1N4733A Zener Diode: miasa, Pinout, ary Datasheet

Ity torolàlana ity dia mandinika ireo lafin-javatra sy fampiasana ny Diode 1N473SA Zener 1n4733a Zende, singa amin'ny elektronika maoderina fantatra amin'ny fitsipiky ny volavolan-tena azo antoka.Izy io dia mandrakotra ny fitsipiky ny diode, ny fomba fampiasana azy amin'ny fizarazarana, ary ny andraikiny amin'ny fitazonana ny volavolan-tena tsy miova amin'ny fananganana isan-karazany.

katalaogy

Famintinana ny Diode Diode 1n4733a Zende

ny 1n4733a Ny Diode dia mijoro ho an'ny fitantanana herinaratra sy ny fahatongavan-tena amin'ny fitsipi-pifehezana volavolan-tanana, miaraka amin'ny mari-pana amin'ny herinaratra 1 watt ary volon-koditra amin'ny 5.1v.Ity diode ity dia tohatra amin'ny injeniera elektrika, miasa be amin'ny fanitarana volavolan-tena sy ny faribolana.Sarobidy amin'ny fialam-boly ambany izy io, manome ambaratonga volavolan-tena.Ireo toetra ireo dia mahatonga azy ho mahasoa ho an'ny mpampivadika sy ny fivorian'ny famatsiana herinaratra, manatsara ny fampisehoana sy ny fahatokisan'izy ireo.Amin'ny elektronika, ny fahaizan'ny Diode dia ny fitondran-tena ao amin'ny lalana mankany na ny lalana mandroso sy mifamadika dia manavaka izany amin'ny dioda mahazatra.Ity fampiasa ity dia manampy amin'ny famerenan'ny volavolan-tena, miantoka ny vokatra azo antoka na dia amin'ny ambaratonga fampidirana mihena aza, mihazona fahombiazana mandritra ny fisarahana.Ny endri-javatra toy izany dia mahasoa amin'ny famolavolana fizaran-tany sarotra izay mitaky fitoniana.Ny fananganana maharitra, izay manaparitaka an-tsokosoko amin'ny fitaratra fiarovana, dia mamela ny diode hiatrehana ny habetsaky ny volavolan-dalàna 3,3 ka hatramin'ny 91 V. Tsy manatsara ny toe-piainana ihany koa izy ireo fa ny fiainana miovaova amin'ny alàlan'ny fanomezana fanondroana maharitraZintin'aratra.Ny fahatokisan'ny diode dia hita amin'ny fananganana azy.Tafiditra ao ny famolavolana slug slug izay manohitra ny fahasimbana ary ny endri-javatra mora vidy mora, hiantoka ny fifandraisana mafy amin'ny faribolana.

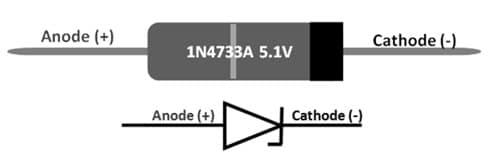

1N4733A Pin Configuration

Pin No.	Anarana PIN	Description
1	Anode	Mikoriana amin'izao fotoana izao ao anatin'ity terminal ity.
2	Cathode	Mandeha avy amin'ity terminal ity ankehitriny.

1N4733A Endri-javatra sy Famaritana

Endri-javatra / famaritana	tsipiriany
Voltage zeneral (vz)	5.1 Volts
Fisarotam-pahefana (PZ)	1.0 Watts
Zeneration Regulator ankehitriny (Izm)	178 Mams
Karazana fonosana	Do-41 (amin'ny lavaka)
Voltage nominal	5.1 Volts
fandeferana	± 5%
Sehatra fitahirizana	-65 ° C ka hatramin'ny 175 ° C
Lanja	0.35 grama
Endri-javatra manokana	Fahatokisan-tena avo, toetra maranitra.

Ahoana no fiasan'ny 1n4733a?

Ny Diode 1N4733a Zener Diode dia natao hanitsiana ny volavolan-dalàna amin'ny alàlan'ny fihetsika tsy mitovy amin'ny dioda mahazatra amin'ny fifanarahana mifamadika.Ao amin'ny Bias Bias, dia mamela ny ankehitriny hikoriana miaraka amin'ny volotola kely (manodidina ny 0.3 ka hatramin'ny 0.7 volts), mitovy amin'ny diodes mahazatra.Na izany aza, eo ambanin'ny fitokonana mivadika, dia mampiseho fihetsika tsy manam-paharoa izany.Raha vao tonga ny teboka fahatapahan-keviny ny volavolan-dalàna mifamadika, manodidina ny 5,5 volts, manomboka ny diode manomboka ny ankehitriny.Ity fahatapahana voafehy ity dia ahafahan'ny diode hihazonana volavolan-dalàna azo antoka, na dia mihena aza ny vata fampidirana na ny voromanidina.

Ity fitsipi-pifehezana volombava ity dia tanterahana amin'ny alàlan'ny dingana roa: ny famongorana ny zeran sy ny vokatry ny avalanche.Ao amin'ny haino aman-jery ambany dia manjakazaka ny zeran-jaza, miaraka amin'ny mari-pana amin'ny mari-pana ratsy, ny dikan'ny fanesorana ny fihenan'ny fanimbana rehefa miakatra ny mari-pana.Amin'ny volonta avo kokoa, ny vokatry ny avalanche dia mitentina amin'ny maha-efamira mari-pana amin'ny mari-pana amin'ny mari-pana sy ny fiakaran'ny fanakanana ny hafanana.Ao amin'ny 1N473SA, ireo fiantraikany roa ireo dia mandanjalanja, miantoka ny fampisehoana tsy tapaka amin'ny mari-pana isan-karazany.Izany dia mahatonga ny Diode azo antoka azo antoka ho an'ny faribolana izay mila lalàna mifehy ny volavolan-tena, indrindra amin'ny tontolo misy fepetra miovaova.

Fivoarana ny AC Voltmeter miaraka amin'i Arduino UNO

Famolavolana AC Voltmeter AC amin'ny fampiasana Arduino UNO dia miditra ao amin'ny tontolon'ny fampiharana Microcontroller amin'ny fandrefesana ny volavolan-dalàna.Ity tetikasa ity dia manan-kery amin'ny singa isan-karazany toy ny mpanohitra 330-ohm, ny potentiemeter 10k-ohm, fisafidianana mpikapoka sy capecitor, dogide toa ny 1n473sa Zener, ary ny satroka azo ampiharina izay manamora ny fivoriambe.Ny faritra fidirana an-tendrony 110v, 220V, 220V, 380v amin'ny fampiasana ny mpizara volotola, izay andevo azy ireo am-pahamendrehana miaraka amin'ny laharana 5V 5V an'i Arduino.Ny Diode 1N4733a Zener Diode dia manolotra fiarovana, miaro ny fizaran-tany avy amin'ny voltages mihoatra ny 5.1 Volts.Ny fanehoana ny soatoavina fandrefesana dia tanterahana amin'ny alàlan'ny efijery LCD, izay mampitombo ny fahitana sy ny fahatakarana ny valiny.Ny fandaharana Arduino miaraka aminy dia mampiditra ny fizarazarana ny volavolan-dalàna AC ao amin'ny √2 mba hikajiana ny soatoavin'ny RMS, ny toe-tsaina maneho ny toe-javatra isan'andro izay ijerena ny toe-javatra isan'andro izay matetika takiana.

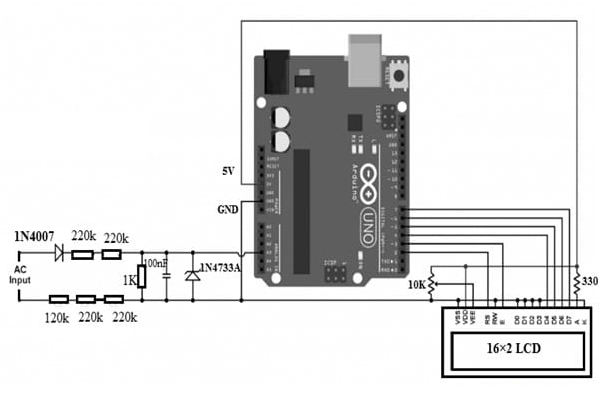

AC Voltmeter miaraka amin'ny birao arduino

Famoronana ny programa Arduino

Ny code arduino dia mandray anjara amin'ny anjara toeran-javatra mavitrika amin'ny rafitra amin'ny fanaraha-maso ny volavolan-dalàna RMS amin'ny alàlan'ny fanombanana ny refy antsasaky ny onja.Ny fanindriana ny volavolan-kevitra anatiny, ny kaody dia manome fandikana bebe kokoa ny volan'ny onjam-peo sine, manamora ny fahitsiana avo kokoa.Ity dingana ity dia mampiseho ny fahatongavan'ireo programa microcontroller amin'ny injeniera tsara sy azo ianteherana ho an'ny sehatry ny fandrefesana azo itokisana ho an'ny sehatry ny injeniera elektrika.

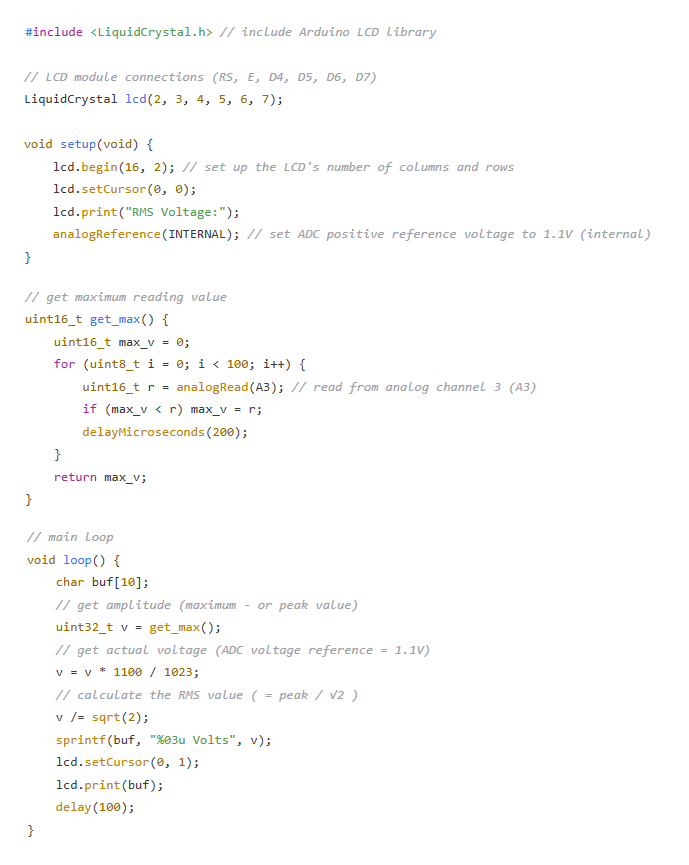

Fehezan-dalàna Arduino

Fampiharana ny Diode Diode 1N4733A

Fomba fiarovana amin'ny fiarovana

Ao amin'ny fampiharana fiarovana Voltage, ny 1N4733A dia manompo amin'ny singa milomano, manehotaka ny habetsaky ny volavolan-dalàna be loatra, miaro ny fiasa amin'ny fizaran-tany.Ity diode ity dia mametra ny volavolan-dalàna tsara indrindra, izay mamaly ny toe-javatra maharitra izay mety hiafara amin'ny tsy fahombiazan'ny tsy fahombiazan'ny fanakorontanana.

Voltage Fitsipika momba ny rafitra mifangaro

Ho an'ny siram-paritra kely hita ao amin'ny gadget portable, ny 1n4733a dia miantoka ny volavolan-kevitra azo antoka.Manohana mangingina ny zava-bita tsy miovaova ilaina eo amin'ny toe-javatra fampidirana isan-karazany, mampiseho ny maha-zava-dehibe azy ao amin'ny Scenarios izay misy ny volavolan-kevitra tsy miova ho an'ny halavan'ny fitaovana sy ny asa maharitra.

Fampiharana fametahana ny Waveform

Rehefa misara-bato miaraka amin'ny dioda hafa, ny 1n4733a dia mitarika ny fiakarana Waveform, lafiny fitantanana famantarana.Ity fampiharana ity dia manome lanja lehibe amin'ny fitaovana fifandraisana izay ahitana fiahiana lehibe ny fahadiovana sambara.

Fiarovana microcontrollers na ics

Ny 1N4733A dia manolotra fiarovana amin'ny alàlan'ny microcontrollers na circuits mitambatra, misoroka ny toe-javatra be loatra izay mety hampidi-doza ireo singa ireo.Manome fomba mahomby amin'ny vidiny izy io mba hanamafisana ny fahatokisan'ny drafitra amin'ny rafitra elektronika saro-pady.

Ny fahamarinan'ny volavolan-dalàna amin'ny fepetra tsy miova

Ny fahamarinan-toerana natoky ny 1N4733A dia nanaporofo ny fizahan-tany ho an'ny fanelingelenana herinaratra na fitsabahana elektromagnetika, mihazona ny habetsaky ny famoahana sy ny filalaovana ny fihenan-javatra mety hampivarahontsana ny mety ho fihenam-bidy.

Famerana ny fahasimban'ny faribolana avy amin'ny fiakaran'ny volonta

Ny paikady fisorohana amin'ny fanalefahana ny volavolan-tena dia ny fitomboan'ny fanjanahana ny mahasoa ny faribolana elektronika.Ny fampidirana ny 1n4733a dia mampihena ny loza ateraky ny fahavoazana avy amin'ny spike be tsy ampoizina tsy ampoizina

Voltage Shifting ho an'ny vokatra miovaova

Ny 1N4733A dia manamora ny volavolan-kevitra momba ny famoaham-bidy amin'ny famoaham-bidy, ny famindrana fanodinana manerana ny dingana famokarana isan-karazany.Ity fiasa ity dia manohana ny fanitsiana fizaran-tany mora vidy izay mahasoa ny fahaiza-manao.

Datasheet PDF

1N4733A Datasheets:

1n4728a - 1n4764a.pdf

Ny diodes SMC dia mahatratra 205.pdf

SMC Diodes Rohs.pdf

Mult Dev EL 17 / Jan / 2019.pdf

Aloharo ireo fitaovana mult amin'ny 01 / Jul / 2019.pdf
