Torolàlana feno amin'ny protocol serasera spi

Ao amin'ity lahatsoratra ity, hitrandraka ny antsipiriany momba ny interface serretheral (SPI) isika, ary mifantoka amin'ny fahaiza-manao famindrana angon-drakitra mahomby sy fampiharana mahomby.Spi dia haingam-pandeha haingam-pandeha haingam-pandeha avo lenta, mifanentana amin'ny alàlan'ny rafitra napetraka mba hampifandraisana microcontrollers amin'ny peripherals isan-karazany.Miaraka amin'ny fanamafisana ny andevo-andevo sy ny tsipika efatra-Miso, Mosi, Sclk, ary CS-SPI dia manitsakitsaka ny fifandraisana amin'ny angon-drakitra mandritra ny fiantohana amin'ny fitaovana.Hihady foto-kevitra fototra amin'ny SPI isika, ao anatin'izany ny dinamika sy ny fanakatonana ny hardware, ny fitrandrahana ara-potoana, ny toro-hevitra momba ny fotoana ary ny torohevitra azo ampiharina.Na vaovao ianao amin'ny SPI na mikatsaka ny hanatsarana ny fahatakaranao, ity lahatsoratra ity dia hanome fahitana sarobidy hanamafisana ny mety ho mety ho mety ho fampiharana azy ireo amin'ny fampiharana tena izy.

katalaogy

Ny fijerena ny spi protocol

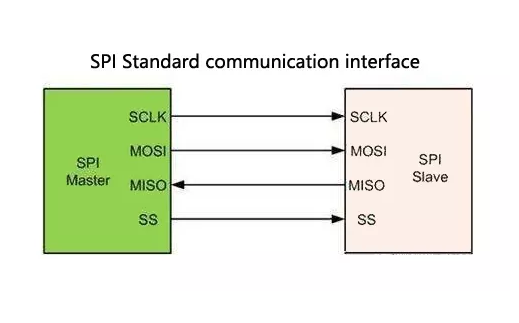

Ny series peripheral interface (SPI) dia mampiasa rafitra misy tariby 4 izay mandeha amin'ny fandidiana CPU amin'ny alàlan'ny fampihenana ny rindrambaiko ambony.Fantatra noho ny hafaingany sy ny fahombiazany, ny SPI dia fototra amin'ny fitaovana toy ny AT91Rm9200.Ao amin'ny rafitry ny andevo master, dia mifehy ny asa amin'ny alàlan'ny tariby mandritra ny efatra ny andian-dry zareo: Miso (Tompon'ny andevo), Scks (Serial Compa), ary CS (Chip Spock).Ny tsipika Miso Channels Miverina any amin'ny Tompony, raha toa ka mitantana ny angon-drakitra mivoaka ny MOSI.Ny sclk dia manome famantarana famantaranandro avy amin'ny tompo, ary ny CS dia manamora ny fanaraha-maso ny fitaovana.Ny fahatsoran'i SPI dia tena ilaina amin'ny fampifandraisana ireo fitaovana marobe amin'ny bus iray tokana, manatanteraka ny famindrana angon-drakitra ary hanitarana ny fampifangaroana amin'ny alàlan'ny famantaranandro.Eto, ny tompo dia afaka miato amin'ny serasera nefa tsy misy fahatokisana data.Raha toa ka tsy misy fifehezana ny SPI sy ny fampahafantarana ny angon-drakitra, ny fahaizany manangana ny fifandraisana peripheral amin'ny alàlan'ny haingon-trano ivelany dia manonitra ireo fetrany ireo.

Ny tranga manokana amin'ny fampiasana SPI

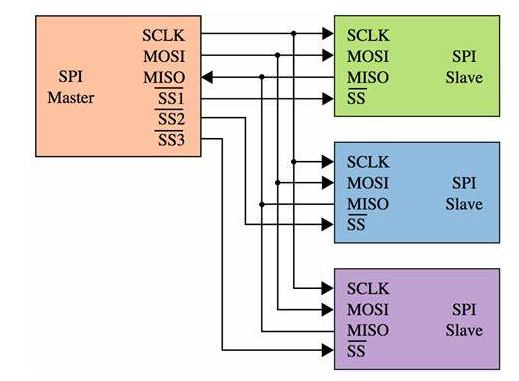

SPI dia namboarina manodidina ny fanamboarana bus iray miavaka amin'ny alàlan'ny ampahany toa ny SS (CS), SCC, SDI ary SDI amin'ny fisoratana anarana ny fifanakalozana data.Ny famindrana fisoratana anarana 8-bit, ohatra, dia mampiasa sisiny famantaranandro mba hitantanana ny hetsika data sy ny fisoratana anarana.Fanombohana ny fanombohana ao amin'ny Setup andling andling dia manomboka amin'ny mpanamboatra transceiver efa manomana azy, mampiseho ny fizotry ny serasera.Ny Spani Spi Spi Spi Spi Spanix dia maneran-tany amin'ny serasera serial, mampiasa mosi, MoSi, ary Sck ho an'ny mpampita lavitraNy fitaovana dia tsy maintsy mampifanaraka ny dingana famantaranandro sy ny fomban-drazana ho an'ny fifampiraharahana fifandraisana.Miaraka amin'ny fahafaha-mifandray amin'ny seranan-tsambo 256, ivon-toerana SPI amin'ny fifandraisana misy point-to-point-famindrana data.

Fitaovana lojika mpampiasa

Ny lojika mpampiasa zatra dia mavitrika ho an'ny fampiharana izay manasongadina ireo rafitry ny seranan-tsambo marobe.Ao anatin'ny fanitsakitsahana seranan-tsambo roa, ny fifampiresahana mahaleo tena mifandraika amin'ny adiresy seranan-tsambo.Ny fifampiraharahana lojika dia manara-maso ny làlam-baovao mankany amin'ny interface Spi4, izay mametraka ny angon-drakitra mifehy ny fifehezana avy hatrany sy ny fifanarahana FIFO.

Dynamics SPI

Spi dia miditra amin'ny fifandraisana azo itokisana, ahitana fantsona tsy manam-paharetana ho an'ny data sy fanaraha-maso mikoriana amin'ny fifindrana.Ny fampifandraisana seranan-tsambo dia mamela ny famindrana angon-drakitra mifindra monina ao anaty fonosana, miantoka ny fanamarinana point-to-point-to-point-to-point-to-point-to-point

Fandinihana ny sary momba ny famindrana angon-drakitra

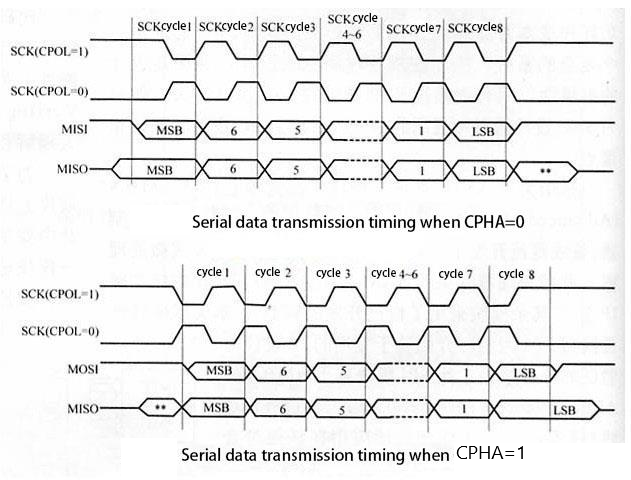

Fifaneraserana SPI dia aseho amin'ny sary efatra ao amin'ny CPOL sy CPH Settings.Ny CPOL dia mamaritra ny fanjakana tsy manam-petra ho an'ny SCK, raha ny cpas dia manondro ny sisin'ny famantaranandro.Ireo fanamafisana ireo dia mavitrika amin'ny fiantohana ny angona data sy ny fampifangaroana.

Synchronous serasera serial

Avy amin'i Motorola, i Spi dia mijoro ho toy ny tariby efatra, bidiram-boninkazo Bidirectional ho an'ny serasera amin'ny synchronous haingana, mampifandray microcontrollers amin'ny peripmals toy ny Eeproms, RTCs, ary A / D Conver.Ny tamba-jotra SPI dia mampifandray ireo peripherals mifangaro, mampiasa protocols izay tsy tapaka amin'ny fomba fiasa ho an'ny fifanakalozana mivantana, feno.Ny tsipika fanampiny toy ny int dia mety hanatsara ny fandraisana andraikitra.

Intricacies amin'ny fanamafisana hardware

Na dia eo aza ny fahaizan'i SPI amin'ny fifampiraharahana amin'ny peripheral isan-karazany, ny sonia tsirairay dia mamela famantarana ho an'ny fitaovana tsirairay dia miteraka fahasarotana raha oharina amin'ny rafitra tsotra toa an'i I2C.Ity fahasarotam-po ity dia lafiny iray ao amin'ny Configuration SPI, mampiditra ny fisoratana anarana ho an'ny famindrana data 8-bit.Mandritra ny fandidiana, ny fitaovana dia mifindra am-pahatokiana amin'ny alàlan'ny fisoratana anarana amin'ny alàlan'ny famantaranandro.

Manombatombana ny fahaiza-manao sy ny fampiharana

Ny fampiasana ireo singa toa an'i Spiclk, Mosi, MoSi, MoSi, ary NSS, Spi Networks dia namorona ny anjara asan'ny Master-andevo miorina amin'ny firenena NSS PIN.Manohana tontolo iainana tokana na motera marobe, ny protocol dia mifehy ny persiferaly 16.Na dia tsy misy fifehezana sy fomba fiasa aza ny fomba fiasa, ny firafitry ny protocol mahomby amin'ny fomba mahomby amin'ny fananganana fifandraisana sy serasera samihafa.

Fanoharana momba ny fananganana sy ny fotoana

Ny fifanakalozana data SPI dia voafehin'ny fitsipika miainga mivantana amin'ny alàlan'ny fitantanana ny SK.Ohatra, ny modely fisoratana anarana toy ny 10101010 dia mandefa ny angon-drakitra amin'ny alàlan'ny fiovan'ny famantaranandro amin'ny famantaranandro, manasongadina ny fahatsorana sy ny dinamika angon-drakitra momba ny bus.

Nanitatra ny fahitana momba ny fampisehoana

Ny fampifanarahana tsara ny dingana famantaranandro SPI sy ny fambolena manerana ny Master sy ny fitaovana andevo dia ampiasaina amin'ny fitaterana angon-drakitra mitohy.Ny tarehimarika toy ny CPOL sy CPHA dia tokony hifanaraka amin'ny fitaovana ao anatin'ny rafitra mifandray amin'ny SPI mba hitazonana hatrany ny firindrana.

Torohevitra fanohanana azo ampiharina

Ny fanitsiana ny fanitsiana ny famantaranandro SPI dia tokony hojerena ny famantaran'ny andevo ny famantaran'ny fitaovana mba hiantohana ny fahamarinan'ny data mandritra ny tsingerin'ny famindrana.Ny fanekena ny sisin-jotra mandritra ny famindrana angon-drakitra dia zava-dehibe ny fisorohana ny tsy fitovian-kevitra.Ny boky torolàlana matetika dia antsipirihany momba ny toe-javatra takiana, manamafy ny fiantraikan'ny fiovan'ny fiovan'ny fiakarana mialoha.

Basics of Spi Communication

Ao amin'ny fotony, ny series peripheral (SPI) dia manompo amin'ny fomba feno, dupleronous communic serial Communic Community Protocol, izay ilaina alohan'ny fifaneraserana.Ity endri-javatra ity dia mametaka ny spi misaraka amin'ny fifanakalozana fifanakalozana mifanentana.Ny lafiny iray lehibe amin'ny SPI dia ny fianteherana amin'ny modely mpanompo master-andevo, izay ny fitaovana master dia manamboatra ny fifehezana amin'ny alàlan'ny famoronana famantarana ny famantaranandro sy ny fanentanana ny fotoam-pifandraisana.Mifanohitra amin'izany, ny fitaovana andevo dia miambina tsara ireo famantarana ireo, ka nasaina handray anjara rehefa niantso azy ireo.

Ny mekanika fiaraha-miasa eo amin'ny fitaovana an-tompo sy andevo ao amin'ny SPI dia nalamina tamim-pitandremana.Ny Master dia mitazona andraikitra manokana amin'ny fitantanana famantaranandro, miantoka ny gadona maharitra ho an'ny fifanakalozana fifanakalozana data.Ity fampifangaroana miovaova ity dia manongotra ny tsy fahaizan'ny tsy ampoizina matetika ao amin'ny rafitra Asynchronous.Amin'ny alàlan'ny fananganana fanondroana fotoana iraisana, ny fitaovana roa ireo dia afaka manatanteraka ny fandidiana amin'ny fahitsiana, fomba fanao namboarina tamin'ny alàlan'ny traikefa momba ny fampiharana.Ny toetran'ny SPI dia manome fahaiza-manao famindrana angon-drakitra mahomby, manolotra safidy mivantana amin'ny protocols be loatra.

Ny rafitry ny SPI dia manambara ny sakana manokana, indrindra amin'ny toe-javatra izay manamafy ny plug-and-Play.Ny toetra mampiavaka ny protocol dia midika fa tsy maintsy arakaraka ny fomba fiasa mialoha.Fitaovana ao anatin'ny fiasan'ny SPI fanamafisana eo ambany fahefan'ny famantarana ny famantaranandro ary ny fifanarahana protocol efa voalahatra mialoha.Na dia nanatsotra ny fampifangaroana aza izany, dia mitaky ezaka amin'ny fananganana voalohany izany.Ny fampiharana fahaiza-manao amin'ireto fitsipika ireto dia naneho ny mety hanoherana ny tsy fitovian-kevitra momba ny fifandraisana.Araka ny voamarina amin'ny fanombanana fivoriana, ny fahatakarana ny fatran'ny rafitry ny SPI dia tsy manatsara ny fampielezana azo ampiharina ihany fa mampihetsika ny fampiharana ny fampiharana.
