Torolàlana feno momba ny Module Xbee S2C: Pinout, voafaritra, modely, mode, arduino fifandraisana ary fampiasana

Ny Modules Xbee, nampidirina voalohany tamin'ny 2005 tamin'ny alàlan'ny Digi International teo ambanin'ny marika MaxStream, dia nanohy ny fifandraisana an-tariby tsy misy dikany amin'ny fankatoavany ny Iee 902.15.4-2003 fenitra.Natao hanohanana ny fanitsiana Versatile toy ny kintana sy ny tarika misy teboka, ny tontolo iainana XBEE dia nivoatra ho mody matotra, fampifangaroana, vavahady ary vahaolana Software.Ireo fandrosoana ireo dia mahatonga azy ireo ho valiny amin'ny fampiharana fifampiresahana amin'ny serasera an-tariby, manomboka amin'ny automatique indostrialy amin'ny rafitra Smart Smart.Ao amin'ity lahatsoratra ity dia misitrika ao amin'ny Module Xbee S2C isika - ny fijery ao amin'ny Lineup Xbee.Handinika ny toetrany sy ny fanitsiana ary ny fampiharana azo ampiharina isika, haneho ny fomba hanamafisana ny fanamboarana fifandraisana mandritra ny fanatanterahana ny fahatokisana, ny fanimbana ary ny fahombiazana.Na manendry tambajotra Mesh ianao na mampifangaro ny rafitra IIOT, ny module Xbee S2C dia mety hanova ny ezaka fifampiresahana an-tariby.Andao hasehontsika ny fahaizany sy ny fampiasana fampiasana azo ampiharina.

katalaogy

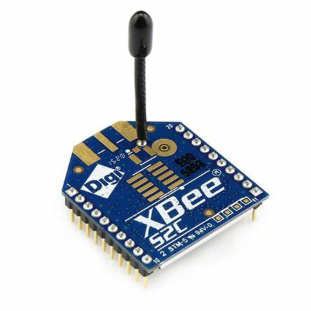

Xbee S2C Module Overview

Ny Module Xbee S2C dia miavaka ho fitaovana be dia be ho an'ny fifandraisana RF.Mampifandray amin'ny microcontroller sy microcontrollers izy ary mandika ny angon-drakitra ao amin'ny tarika 2.4Ghz.Ny Module dia manan-tsaina manokana amin'ny fananganana tambajotra mafy sy azo itokisana ho an'ny fikorianan-drakitra tsy misy fepetra, indrindra fa rehefa ampiasaina amin'ny fitaovana ampiasain'ny zigbee, dia tena sarobidy amin'ny toe-javatra teknolojia sarotra.

Ny Module dia mampiasa teknolojia zigbee mba hametrahana tambajotra mesh mesh.Izany dia ahafahan'ny fitaovana miditra amin'ny fifandraisana amin'ny halavirana lavitra ary mandeha manodidina ny sakana ara-batana.Ny protocol Zigbee dia fantatra noho ny fahaizany, ny fanalam-baraka ary ny fantsona azo antoka, izay mety tsara ho an'ny tontolo indostrialy izay tiana ny fifanakalozana fifanakalozana sy ara-potoana.Ohatra, ny fampidirana ireo maodely ireo ao amin'ny Grids Smart dia afaka manatsara ny rafitra fitantanana angovo amin'ny alàlan'ny fiantohana ny angon-drakitra marina dia alefa manerana ny tambajotra malalaka.

Ny iray amin'ireo lafiny manintona indrindra amin'ny Xbee S2C dia ny fampiasana azy.Ny fampidirana azy amin'ny microcontrollers dia tsy feno, manome ny fampielezana haingana kokoa amin'ny fampiharana isan-karazany.Ny rindrambaiko X-CTU Digi International's X-CTU dia manan-kery amin'ny fanatsarana ny fahaizan'ny module.Amin'ity fitaovana ity, ny mpampiasa dia afaka manitsy, ary manavao ny firmware, miantoka fa ny modules dia misy ny fanatsarana farany sy ny fepetra fiarovana.Ho an'ny teknisianina, ny simulasi mandeha ao anaty rindrambaiko dia mety ho dingana malina mba hanamafisana fa ny fanitsiana dia mifanaraka amin'ny fangatahana fandidiana manokana alohan'ny hampitsaharana azy ireo any an-tsaha.

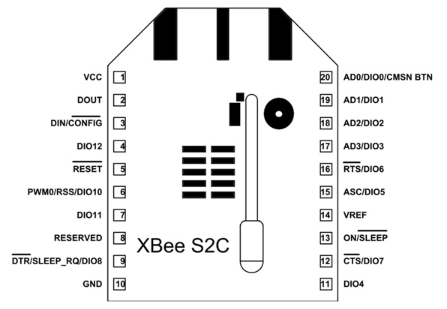

Konfigurasi Pin

Laharana PIN	Anarana PIN	Description
Pin1	VCC	Ity PIN ity dia ampiasaina hanomezana ny fahefana hampiditra ny fitaovana.
PIN2	Dout / dio13	Miasa toy ny famoahana andian-dahatsoratra UART ary miasa toy ny GPIO ihany koa pin.
Pin3	DIN / CONFIG / DIO14	Mihetsika ho toy ny fampidirana angon-drakitra momba ny UART ary ho toy ny PIN GPIO.
Pin4	Dio12 / spi_miso	PIN Output Data ho an'ny serasera SPI, azo ampiasaina ihany koa Gpio fiasa.
Pin5	Avereno	Manampy amin'ny famerenana ny fitaovana amin'ny alàlan'ny famantarana ivelany.
Pin6	RSS / Pwm0 / Dio10	Nampiasaina ho an'ny GPIO & PWM, ary manondro tanjaka famantarana ao Fifandraisana amin'ny serial UART.
Pin7	Pwm1 / Dio11	Miasa toy ny GPIO & PWM.
Pin8	voatokana	Tsy misy fifandraisana na tsy mampifandray PIN.
Pin9	DTR / torimaso_rq / dio8	Mifehy ny tsipika torimaso XBE S2C Module ary miasa ihany koa amin'ny maha-GPIO.
Pin10	Gnd	Pin.
PIN11	DIO4 / SPI_MOSI	Miasa toy ny pin-kase gpio ary manampy amin'ny serasera spi ho an'ny Ny fampidirana ny angon-drakitra Xbee.
Pin12	CTS / DIO7	Mihetsika ho toy ny tondro fifehezana rs232 ary koa Mahasoa ho an'ny fiasa GPIO.
Pin13	On_sleep / dio9	Manampy amin'ny fandinihana ny sata Xbee ary miasa Gpio fiasa.
Pin14	Vref	Adc interface tsara ADC ao anatin'ny fitondroana volavolan-dalàna.
Pin15	ASC / DIO5	Mahazo famantarana ny torimaso sy ny mode diagnostika, ihany koa Miasa ho an'ny Pins Gpio.
Pin16	RTS / DIO6	Manondro ny fikorianan-javatra ankehitriny ao anatin'ny serasera RS232 ary miasa toy ny pin.
Pin17	Ad3 / dio3 / spi_ssel	Andevo Safidio ny PIN amin'ny serasera SPI, miasa ihany koa Input Analog sy Gpio.
PIN18	Ad2 / Dio2 / Spi_Clk	CLK PIN amin'ny serasera SPI, miasa ihany koa amin'ny fampidirana analog & GPIO.
Pin19	Ad1 / dio1 / spi_attn	Spi_attn manampy amin'ny fampahafantarana Master doka amin'ny Data Xbee output;koa ny gpio & analog input.
Pin20	Ad0 / dio0 / cmsn btn	Nampiasaina ho an'ny bokotra vaomiera, GPIO, & ADC INPUTUT.

Toetra fototra sy ny antsipiriany ara-teknika

Endri-javatra / famaritana	tsipiriany
Karazana fitaovana	Mijoroa-irery
Fisainana fandefasana	2.4 GHZ hatramin'ny 2.5 GHZ
fantsona	16 fantsom-pifandraisana mivantana
interface	UART (Max 250 KB / s), SPI (Max 5 MB / s)
Ampitao ny fanitsiana ny fahefana	Azo zahana amin'ny rindrambaiko
Range (usban / indoor)	200 tongotra
Range (rf line-of-of-maso ivelany)	Hatramin'ny 4000 tongotra
Ampitao ny famoahana herinaratra (Boost Mode)	6.3 MW (8 DBM)
Ampitao ny famoahana herinaratra (fomba mahazatra)	2 MW (3 DBM)
RF Data data	250.000 Bps
Fahazoana ny fahatsapan-tena (Boost Mode)	-102 DBM
Fahazoana fahatsapana ho an'ny mpandray (fomba mahazatra)	-100 DBM
Mameno ny range volteage	+2.1 ka +3.6 v
Miasa amin'izao fotoana izao (fomba mahazatra)	33 ma amin'ny 3.3 v
Miasa amin'izao fotoana izao (Boost Mode)	45 Ma amin'ny 3.3 v
Idle misy ankehitriny	9 MA
Foiben'ny famoahana farany	40 MA
Ny herinaratra-midina	<1 µA
Fiarovana ESD	3000 V
Sehatra amin'ny mari-pana	-40 ° C hatramin'ny 85 ° C
Tahan'ny data momba ny serasera	Hatramin'ny 256 kbps
Ny tahan'ny data data SPI	Hatramin'ny 5 Mbps
Tahan'ny data	Hatramin'ny 250.000 Bps

Modes fandidiana

Ny Module Xbee S2C dia mifangaro ny fifangaroana sy ny fampifangaroana ary hanamora ny fandalovany amin'ny fomba roa miavaka: amin'ny fomba maoderina sy mode API.Ny fomba tsirairay tsirairay dia mifindra amin'ny fepetra takian'ny fifandraisana samihafa, manoritra ny toetra mampiavaka ny filàna manokana.

Amin'ny fomba maoderina - Exchange Seavless Data

Ao anatin'ny fomba fiasa, izay fantatra matetika amin'ny fomba mangarahara, ny module dia miantoka ny fifanakalozana mivantana sy tsy misy fotony amin'ny alàlan'ny DIN PIN.Ity scenarios dia mitaky ny fomba fiasa mivantana amin'ny teboka mivantana.Amin'ny alàlan'ny fampidinana ny làlam-pampianarana angon-drakitra mangarahara, ny fitaovana dia afaka mifanakalo vaovao, manafoana ny filàna fanodinana sarotra na protocols be pitsiny.

Modely API - fifandraisana mifototra amin'ny rindrina

Amin'ny lafiny iray, ny Modo API dia manangana paikady voalamina betsaka kokoa amin'ny alàlan'ny angon-drakitra alohan'ny fifindrana.Ity fomba fiasa ity dia manome ny fiarovana ny fiarovana miaraka amin'ny fanamarihan'ny hadisoana sy ny valin-kafatra.Ny endrika framika mahazatra dia misy ny familiana, ny mpanondro karazana, ny halavany, ny angon-drakitra, ary ny taratasim-bola.Ny fivoriambe toy izany dia tsy miankina amin'ny fifandraisana ihany fa manampy koa amin'ny fanitsiana ny fanitsiana ny tarehimarika ary ny fanekena ny fandefasana fonosana fonosana.

MAMPISORONANA NY FOTOTRA NY FOTOTRA XBEE S2C MODULE

Ny fahazoana ny dikan'ilay Xbee S2C Module ao anatin'ny fotodrafitrasa tambajotra dia manatsara ny fampisehoana ankapobeny ary manatsara ny fahaiza-manao fandidiana.Ity fitaovana ity dia manampy ny tamba-jotra tsy mahomby sy mahomby ary mahomby izay mikarakara ny fitakiana fandidiana samihafa.Miasa amin'ny anjara telo manokana izy io:

Fifehezana ny fandrindrana tambajotra

Ny mpandrindra dia manatsara ny fametrahana sy ny fanohanana ny filaminam-bary.Mihoatra ny fitantanana ny protocols sy ny fampifangaroana hampiditra ny tarehimarika tambajotra toy ny fantsona fantsona sy ny karapanondro tambajotra tsy tapaka.Amin'ny fampiharana azo ampiharina, ny mpandrindra matetika dia mihetsika matetika toy ny vody fototra, ny famaritana ny rafitry ny tambajotra sy ny fahasalaman'ny tambajotra.Azonao atao matetika ny feo ny fiantraikan'ny fanoloran-tena an'ity vondrona ity mba hampihenana ny fahalemena ary hampisondrotra ny angon-drakitra.

Fahaiza-manao

Ny routers dia manana anjara mavitrika amin'ny fiantohana ny fikorianan-drakitra mitohy manerana ny fizarana tambajotra.Tsy ny famindrana angon-drakitra anatiny ihany izy ireo fa manamora ny fifandraisana ivelany amin'ny alàlan'ny fanaovana between.Ity andraikitra ity dia manana lanjany lehibe amin'ny toe-javatra misy ny tambajotra sarotra izay tokony handraisan'ny fizarana data manerana ny sangan'asa maro.Azonao atao ny manitsy ny toe-javatra router ho an'ny fifangaroana tsara sy ny fiarovana ny herinaratra sy ny fampiroboroboana ny fitomboan'ny tambajotra sy ny fiaretana maharitra.

Fitantanana ny fitaovana mifarana

Na dia voafetra amin'ny fiasa aza, ny faran'ny famaranana ny famaranana ny famerenam-bola RF data sy fandraisana.Ny famolavolana azy ireo matetika dia mampiditra ny maoderina fitahirizana angovo mba hanitarana ny fiainana bateria, fototra amin'ny raharaha fanaraha-maso lavitra.Ireo fitaovana ireo dia natao hanatanterahana asa manokana ao anatin'ny tambajotra miaraka amin'ny fahasarotana mihena, miantoka ny fahatokisan-tena.Ny fanazaran-tena maro be dia be dia misy ny fitantanana stratejika amin'ny torimaso ary ny tsingerin'ny tsingerin'ny fampitaovana hanitarana ny fandidiana fitaovana nefa tsy manakana ny tsy fivadiham-baovao.

IDs sy fantsona tsara

Ny ID ID an'ny faritra manokana (PAN) dia mavitrika amin'ny fampahafantarana ny tambajotra tsirairay, mitaky fanamafisana am-pitandremana mba hahazoana antoka ny fametrahana fitaovana mety.Ny fisafidianana ny fantsona 16 misy, izay tanterahin'ny mpandrindra, dia ampiasaina amin'ny fampihenana ny fitsabahana sy fanohanana ny fahombiazan'ny tambajotra.Azonao atao ny mifanakalo hevitra momba ny fomba fiasa amin'ny alàlan'ny fantsom-pifandraisana Dynamika sy ny fitantanana ny ID PAN ID mba hanitsiana ny fiovan'ny tontolo iainana na ny hetahetina amin'ny tambajotra, ka hanohizana ny fifandraisana mahomby.

Mifanerasera amin'ny Xbee S2C miaraka amin'i Arduino sy Nodemcu ho an'ny fampiharana Dynamic Iot

Mikaroka ny fampidirana ny Modules Xbee S2C sy ny Arduino sy Nodemcu manokatra ny tontolon'ny fampiharana haingam-pandeha ao amin'ny Internet amin'ny zavatra (iot).Ity ezaka ity matetika dia mihodina manodidina ny fanamboarana ny fampiatoana sy ny singa mpandray ny mpandray anjara mba hanamorana ny fifanakalozana data data tsirina ny gadona ny gadona amin'ny fifandraisanao.

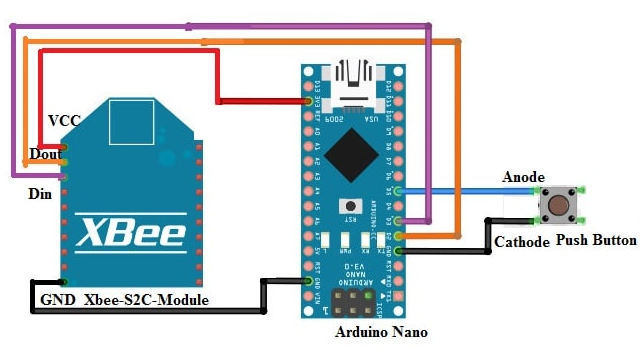

Transmitter Module with arduino nano

Ny famoronana rohy eo amin'ny Xbee Module sy Arduino Nano dia mila mifandray tsara amin'ny VCC, GND, DIN, ary DOUT PIN.Ny fampiasana an-tsitrapo ny bokotra fanerena dia manomboka ny famindrana angon-drakitra rehefa noterena, ny fiasa izay maka tahaka ny fifaneraserana hafahafa hita ao amin'ny sehatry ny fanaraha-maso.Ny fananganana toy izany dia mitebiteby miaraka amin'ny traikefa andavanandro izay ahitanao ny bokotra fanosehana ny firaketanao amin'ny rafitra embeded.

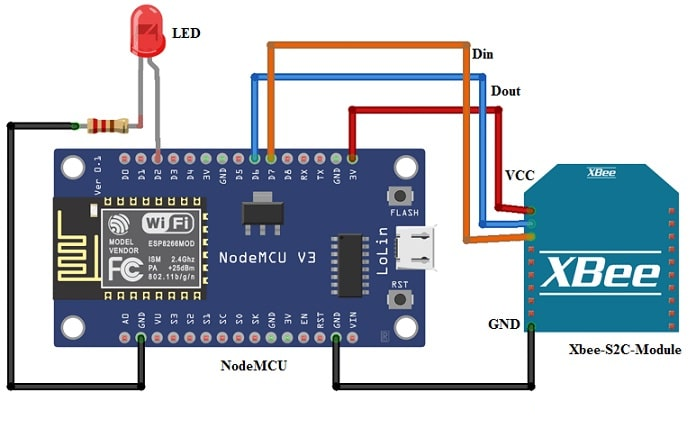

Rafitra fandraisana miaraka amin'ny Nodemcu

Ny fampidirana ny Nodemcu miaraka amin'ny Xbee Module dia manangana schema mifandraika amin'izany, ary notarihin'ny tarihiny izay natao ho toy ny fanondroana sata ho an'ny fahazoan-dàlana.Ity fanitsiana ity dia manatsara ny fahatakarana ireo rafitra fanehoan-kevitra, izay ahitam-bokin'ny sary an-tsary ny fitrandrahana ny debugging amin'ny fifaneraserana amin'ny hardware, mamolavola fahatokisana amin'ny rafitra.

fehezan-dalàna

Ny kaody takiana ho an'ny mpandefa:

#include "softwareserial.h"

Softwareserial Xbee (2,3);

bokotra int = 5;

Boolean Toggle = Diso;// Ity variana ity dia manara-maso ny fanindriana ny bokotra hafa

Voambolana Void ()

{

Serial.begin (9600);

pinmode (bokotra, input_pullup);

Xbee.begin (9600);

}

tsy misy loop ()

{

// rehefa tsindry ny bokotra (GPIO Nisintona ambany) Alefaso 1

Raha (Digitalread (bokotra) == ambany && Toggle)

{

Serial.println ("Mihodina");

Toggle = Diso;

Xbee.write ('1');

fanemorana (1000);

}

// Rehefa tsindry fanindroany ny bokotra (GPIO dia voasintona ambany)

hafa raha (Digitalread (bokotra) == ambany &&! Toggle)

{

Serial.println ("Tapaka ny laharana");

Toggle = Marina;

Xbee.write ('0');

Ny kaody takiana ho an'ny mpandray:

#include

int LED = 2;

int nahazo = 0;

Int i;

// amin'ny fifandraisana amin'ny zigbee

Softwareserial zigbee (13.112);

Voambolana Void ()

{

Serial.begin (9600);

zigbee.begin (9600);

Pinmode (LED, OUTPUT);

}

tsy misy loop ()

{

// Hamarino raha voaray ny angon-drakitra

raha (zigbee.available ()> 0)

{

voaray = zigbee.Read ();

// Raha 0 ny angon-drakitra dia tapaho ny LED

raha (nahazo == '0')

{

Serial.println ("Fivoahana LED");

Digitalwrite (tarihina, ambany);

}

// raha ny angon-drakitra dia 1, mitodiha ny LED

hafa raha (nahazo == '1')

{

Serial.println ("mitodika amin'ny LED");

Digitalwrite (tarihina, avo);

}

}

Ny snippets nomen'ny Code dia mampiseho ny fizotry ny fifindrana sy ny fandraisana fandraisana ny singa fototra toy ny bokotra sy ny leds.Ireo ohatra ireo dia ny vavahady ho anao mikendry ny hamerina ny rafitra fifandraisana mahomby ao anatin'ny frameworks, izay miasa amin'ireo miasa amin'ny modely amin'ny indostria - modely mahazatra.

Ny fandidiana ny Modules Xbee Modules roa dia manohana ny fifandraisana Zigbee tsy misy fepetra eo anelanelan'i Arduino nano sy Nodemcu.Ny gazety bokotra tsirairay dia mamindra data mandritra ny fotoana iray manome valiny avy hatrany amin'ny alàlan'ny rafitra tariby, taratry ny taratry ny angon-drakitra tena izy.

Rindranasa

Trano automation sy tambajotra Mesh

Ny Module XBEE S2C dia manatsara ny fakana an-trano amin'ny alàlan'ny fanamboarana ny tamba-jotra mesh izay mampifandray ireo fitaovana ao an-trano.Ity modely ity dia mahita ny niche ao amin'ny toe-javatra mitaky ny fifandraisana maharitra sy ambany indrindra, ary takatra amin'ny alàlan'ny protocols mahery vaika.Matetika dia mahita toerana iray ao anaty jiro, filaminana ary rafitra fanaraha-maso ny toetrandro, mandroso ny rivo-piainana smart sy mifanerasera.Ny antsany ho an'ny fanasitranana tena ao anatin'ny Mesh Network dia miantoka ny fitohizan'ny fanompoana, na dia ny iray node aza, dia manentana ny fahatokisana amin'ny ankapobeny sy ny fahaizan'ny fananganana.

Fampiharana indostrialy sy serasera antonony

Ao anatin'ny tontolon'ny indostria, ny Module XBEE S2C dia safidy iray tiana ho an'ny serasera antonony, mifototra amin'ny tsy fitovian-kevitra amin'ny fanalahidin'ny lalam-pifandraisana ho an'ny dingana indostria indostrialy.Anisan'izany ny fanaraha-maso sy fifehezana ny fitaovana orinasa, ary mivezivezy amin'ny toe-javatra izay misy ny tontolo henjana dia mahatonga vahaolana tsy azo tanterahina.Ny fanalefahana ity maody ity dia taratry ny fironana miakatra mankany amin'ny Digritization, izay manatsara ny fahombiazan'ny indostria ary manamaivana ny fihenam-bidy.Azonao atao ny misaintsaina ny mety ho vitan'izy ireo hanimba ny fanamboarana nentim-paharazana amin'ny alàlan'ny fampidirana ny famakafakana ny angon-drakitra sy ny fanaraha-maso ny fitaovana fanaraha-maso ny fitaovana, ary ny fahalotoam-pitondran-tena momba ny fiantraikany amin'ny vokatra.

Fitaovana ara-barotra ara-barotra

Ny maodely dia manitatra ny fampiasa amin'ny fanorenana ara-barotra ara-barotra, manambola ny fandidiana ny rafitra HVAC, jiro, ary filana fiarovana.Ny fampidirana toy izany dia manome fanamboarana anao hahatratrarana fahaiza-manao am-pahombiazana tsara, ary mifanaraka amin'ny fiara maoderina mankany amin'ny fahatsiarovan-tena tontolo iainana.Ny prowess serasera dia manamora ny fampifangaroana amin'ny frameworks efa misy, manohana ny firaisana sy ny fitomboana.Ny fanandramana ireo traikefa avy amin'ireo fampiharana ireo dia matetika mampiseho fihenan'ny vidin'ny fandidiana, manasongadina ny anjara asan'ny Xbee S2C Module amin'ny fanesorana ny dian-kafatra ara-tontolo iainana.

Smart Energy Systems

Ao amin'ny sehatry ny rafitra maoderina Smart, ny Module Xbee S2C dia manatsara ny fitantanana angovo sy ny fizarana ao anaty grids manan-tsaina.Izany dia mamela ny fifanakalozana fifanakalozana data eo amin'ny loharanom-angovo sy ny mpanjifa, izay manatsara ny fanodinana ny angovo ary manamaivana ny fanao.Azonao atao ny mandamina ny fampiasana fitaovana isaky ny vidiny tena misy na fitakiana fiantsoana an-tendrony, izay mandika ny tahiry angovo tsy azo tanterahina.Miara-miasa amin'ny protocols fifandraisana azo antoka, manohana ny fitantanana ireo loharano angovo azo averina an-tsokosoko ny maoderina, mandroso amin'ny fiantohana ny fanao maharitra maharitra amin'ny taranaka ho avy.Ny fivoarana toy izany dia manasongadina ny mety ho vitan'izy ireo ny hanoherana ny fahazoan-dàlana amin'ny angovo, ary ny tanjon'ny tanjona maharitra maneran-tany.
