Torolàlana feno amin'ny decoder Tone LM567

Ny LM567 dia decoder misy decoder azo zaraina ho fanta-daza noho ny fahatongavan'izy ireo amin'ny famitana ny fatrany manokana ao anatin'ny tontolo signal signal.Ity lahatsoratra ity dia handinika ireo toetoetrany lehibe, ao anatin'izany ny fanitsiana ny Pin, ny antsipirihany ary ny antsipirihany momba ny vidiny, ary koa ny fomba fijery momba ny fangatahana azo ampiharina ao amin'ny fifandraisan-davitra, ny fanaraha-maso lavitra ary ny rafitra fiarovana.Raha ny fahafantarana ny fomba fiasan'ny LM567 sy ny singa ivelany izay misy fiantraikany amin'ny zava-bitany, dia afaka mankasitraka ny fahaizany sy ny fahatokisan-tanindrazana ianao amin'ny fahitana matetika.Na ho an'ny fampiasana na fividianana ny tsirairay, ny LM567 dia manolotra vahaolana mahomby amin'ny tetikasa elektronika isan-karazany.

katalaogy

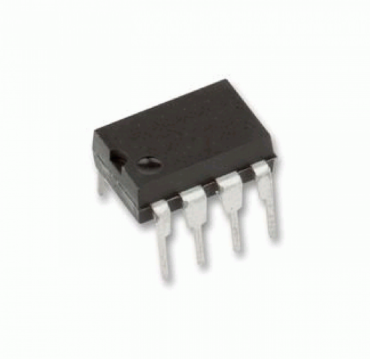

LM567 Famintinana

ny Lm567 dia decoder Tone TEONDRAN-TENY izay manetsika ny mpikomy mifototra amin'ny transistor dia mifamadika amin'ny tany rehefa mamantatra famantarana fampidirana latsaka ao anaty passimnabed.Ny fampidirana an-tsehatra (i) sy ny quadrature-page (q) (q) eo anilan'ny oscillator voafehy (VCO) amin'ny fametrahana ny afovoany, ny lm567 dia manome singa manitsakitsaka ny fatrany sy ny bandwidth ary ny famoahana ny fivoarana.

Ny mpitsikilo I / Q ao amin'ny LM567 dia manompo marika mampiavaka azy ao anatin'ny fonenany matetika avy amin'ireo ivelany.Ny VCO dia manana ny andraikitry ny famaritana ny fatran'ny decoder, ka izany no mametraka ny tarika matetika amin'ny sehatry ny decoder.Ny singa ivelany dia afaka manova ny fatrany afovoany, bandwidth ary fanemorana ny famoahana azy, manolotra mari-pahaizana tsy azo tanterahina.Raha ny marina, ity dia midika hoe sombin-tsofina LM567 tokana dia afaka mampifanaraka amin'ny fampiharana isan-karazany amin'ny fanovana ny singa peripheralany.Io fahaiza-manao io dia tena mahasoa ao amin'ny fifandraisan-davitra, izay misy ny onjam-peo samihafa dia mety hilaina, na amin'ny rafitra fanairana, izay ahafahan'ny foto-kevitra famaliana samihafa dia afaka manatsara ny fampiasana ny toe-javatra maro.

Ny firotsahana tsara ny tarehimarika LM567 dia matetika mifanaraka amin'ny fepetra takiana manokana.Ohatra, amin'ny fampiharana audio, ny fametrahana ny fatrany afovoany hampitoviana ny filàn'ny rafitra dia mety hanatsara ny fahitsiana sambara amin'ny sonia, ka manainga ny fampisehoana ankapobeny.Ny fanitsiana tsara ny fanemorana ny famoahana dia ahafahan'ny fotoana mety amin'ny valin'ny famalian'ny fitaovana, ny fiantohana ny fampahavitrihana sy ny fanentanana tsara eo ambany fepetra azo ampiharina.Ireo fanitsiana ireo dia tsy avy amin'ny filàna ara-teknika fotsiny fa amin'ny faniriana hihaona sy hihoatra ny fanantenanao koa.

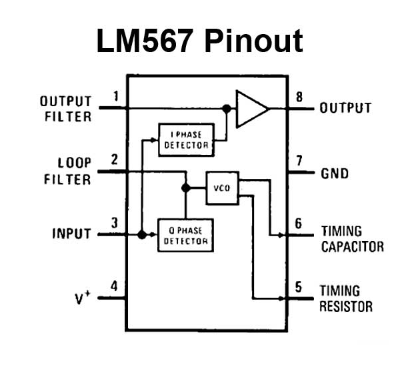

LM567 PIN Configuration

Anarana	Tsia.	Type	Description
Gnd	7	t	Faritra.
Ao amin'ny	3	aho	Fampidirana fitaovana.
Lf_cap	2	aho	Loop sivana capacitor pin (lpf an'ny Pll).
avy	8	O	Famokarana fitaovana.
Of_cap	1	aho	Famokarana sivana pin.
T_cap	5	aho	PIN Capacitor Compacitor PIN.
T_res	6	aho	PIN Convilit Connection Resistor.
VCC	4	t	PIN Voltage PIN.

LM567 CAD

marika famantarana

Phootperint

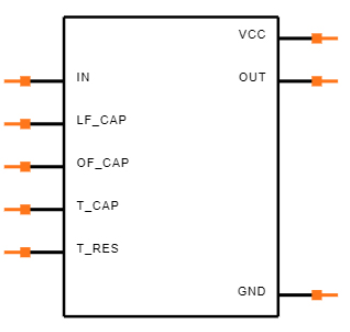

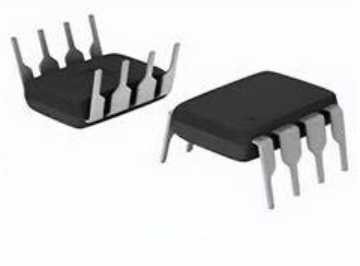

Modely 3D

Endri-javatra LM567

endri-javatra	Description
Sehatra Frequency	20: 1 sombintsombiny matetika miaraka amin'ny mpanohitra ivelany
Fomba famaranana	Famokarana mifanaraka amin'ny lojika miaraka amin'ny 100MA MAMPISORONANA fahaizany
Bandwidth azo zahana	Bandwidth azo zahana amin'ny 0 ka hatramin'ny 14%
Famonoana famantarana tsy misy tarika	Ny famoretana avo dia ny famantarana sy ny tabataba
Ny tsimokaretina diso	Ny tsimok'aretina amin'ny famantarana sandoka
Centre Fregency Stability	Feon'ny Centre Exable Stable
Feon'ny Center Center	Centre Frequency Entina avy amin'ny 0,01 HZ ka hatramin'ny 500 KHZ

Famaritana ara-teknika

Ity misy latabatra ho an'ny Fitaovana Texas Lm567cn Ny fanondroana ara-teknika, ny toetra, ny tarehimarika ary ny ampahany miaraka amin'ny voafaritra mitovy.

Type	fikirana	famaritana
tendrombohitra	Typeing Type	Amin'ny alàlan'ny lavaka
	Fonosana / tranga	8-DIP (0.300 ", 7.62mm)
	Isan'ny pins	8
Toe-javatra miasa	Mari-pana	0 ° C ~ 70 ° C
Packaging	Packaging	Tube
	Kaody Jesd-609	E0
	Kaody PBFree	tsy misy
	Sata part	lany andro
	Moisture haavon'ny haavony	1 (tsy manam-petra)
Toetran'ny herinaratra	Voltage - famatsiana	4.75v ~ 9v
	Voltage famatsiana	5V
	Fanomezana fiasa ankehitriny	12Ma
	Fanomezana anarana ankehitriny	12Ma
	hatetika	10mhz
	Capacitance input	25pf
Toetra mampiavaka azy	Toerana terminal	lafiny roa
	Terminal Pitch	2.54mm
	Isan'ny fiatoana	8
	sakany	7.62mm
fahefana	Fanararaotana herinaratra max	1.1w
fanajana	Tongava svhc	Tsy misy svhc
	Henjana ny taratra	tsy misy
	Sata rohs	Tsy rohs
	Mitarika maimaimpoana	Misy firaka
Fantatra	Laharana fizarana	Lm567
	asa	Tone Decoder
	Fomba lojika	Decoder
Fanaraha-maso ny fanondranana	Kaody ECCN	EAR99
Tapitra ny terminal	farany	Tin / mitarika (sn / pb)

LM567 Fitsapana fizahan-toetra

ξ = 100 KHZ + 5 v

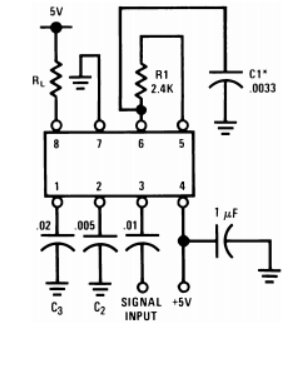

Fanamarihana: Ampifanaraho amin'ny F₀ = 100 KHZ.

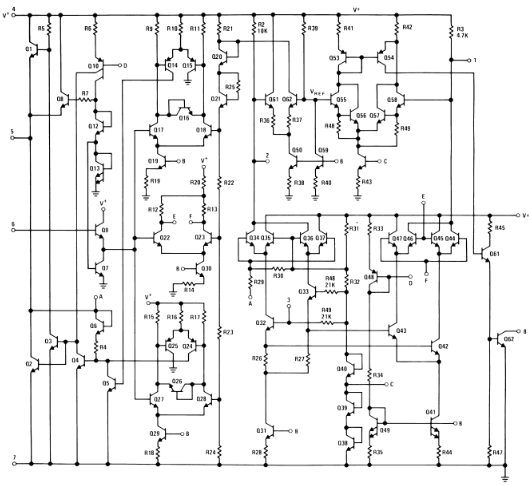

Ny sary fakan-tsary miasa amin'ny lm567

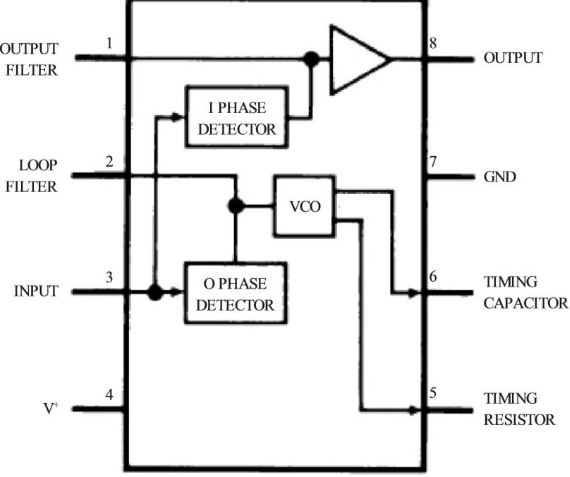

Fanehoana tsotra ny lm567

Fandraisana an'i ICS ho an'ny LM567

Laharana ampahany	Description	mpanamboatra
Lm567cmx / nopb	Tone Decoder 8-Soic 0 ka hatramin'ny 70	Fitaovana Texas
Lm567cm / nopb	IC Telecom, Tone Decoder Circuit, PDSO8, SOP-8, Telecom Famantarana ny fizaran-tany	National Semiconductor Corporation
Lm567cm	Tone Decoder Circuit, PDSO8, SOP-8	Rochester Electronics LLC
Lm567cmx	Tone Decoder 8-Soic	Fitaovana Texas

Fampiasana malalaka amin'ny LM567

Ny LM567, decoder milentika be dia be, dia miasa amin'ny sehatra maro an'isa noho ny fahatakarany sy ny fiasa.

Fenoy ny feo lehibe

Ny fampiasana voalohany ny LM567 dia ny decoding lehibe.Ity dingana ity dia manondro fitrandrahana rakitra manokana mifandraika amin'ny fanalahidy noterena tamin'ny fitaovana toy ny telefaona na fitendry nomerika.Amin'ny alàlan'ny fanalavirana ireo feo ireo am-pahamarinana, ny LM567 dia manatsara ny fandikana ny fampidirana ny mpampiasa amin'ny fifandraisan-davitra sy ny rafitra fiarovana.Izany dia miantoka ny valinteny haingana sy fanitsiana ireo fampidirana ireo.

Precision oscillators

Ny LM567 dia manan-kery amin'ny famoronana oscevallator precision, izay ampiasaina amin'ny famoaham-bokatra elektronika maharitra sy marina.Ireo oscillator ireo dia fototry ny fampiharana toy ny famantaranandro amin'ny faribolana sy fitaovana mifampiresaka amin'ny fifandraisana.Ny fahaizan'ny LM567 mba hiteraka matetika matetika dia mamaritra ny fampisehoana azo itokisana amin'ny fitaovana azo itokisana amin'ny famantarana ara-potoana marina.

Fifehezana ultrasonic

Ao amin'ny fampiharana ny fifehezana ultrasonic, ny LM567 dia manapa-kevitra ny fatra amin'ny ultrasonic manokana.Tena mahasoa indrindra amin'ny rafitra sy fanaraha-maso lavitra ny ankamaroany izany, anisan'izany ny fitaovana fandrefesana lavitra, ny sensors akaiky ary ny fanaraha-maso lavitra.Ohatra, afaka manatsara ny fiantsonana fiara na rafitra sensing robotic robotic robotic.

Fanaraha-maso matetika

Ny LM567 dia mahavita manara-maso matetika amin'ny fomba fiasa isan-karazany toa ny milina indostrialy na rafitra fanaraha-maso ny tontolo iainana.Amin'ny zavamaniry, ohatra, dia manome antoka ny milina ny milina ao anatin'ny fatrany azo antoka, ary avy eo dia tsy mahomby ny tsy fahombiazana mekanika.Ity dia mampiseho ny anjara asan'ny LM567 amin'ny fitazonana ny fahombiazan'ny asa sy ny fenitry ny fiarovana.

Broadband FSK Demodulation

Ny lm567 dia manana marika fanalahidy Freedband Freedband (FSK), izay misy ery amin'ny rafitra serasera mampita ny fampahalalana amin'ny alàlan'ny fiovan'ny fiovana matetika.Ity fomba fombafomba ity dia manasongadina ny fomba fifampiresahana nomerika maoderina, avy amin'ny fitaovana serasera amin'ny Internet mba hananana ny tamba-jotra fampitana data.

Mpitatitra ny fanaraha-maso lavitra

Ny LM567 dia manohana ny mpitatitra lavitra ny mpitatitra ankehitriny, izay mampiditra an-tsokosoko ny fitrandrahana elektrika amin'ny alàlan'ny fifindrana.Ity teknika ity dia mahasoa amin'ny fotodrafitrasa tranainy izay tsy azo atao ny fametrahana tsipika fifandraisana vaovao.Ny fanaraha-maso ny LM567 dia manome antoka ny fandikana ny hevitry ny fifehezana azo itokisana, ka mahatonga azy io ho tsara indrindra amin'ny famerenam-bokatra ankehitriny.

Fifandraisana mifehy ny serasera

Amin'ny rafitra famoretana momba ny serasera, ny lm567 decodes dia manaparitaka ny mari-pahaizana, izay mamela anao handray tsara ny fampandrenesana sy ny hafatra.Tena ilaina tokoa amin'ny rafitra ara-pahasalamana toy ny rafitra fiantsoana mpitsabo, izay mibahan-toerana ny fifandraisana ara-potoana.Manaporofo tombony ihany koa amin'ny toe-javatra indostria, manampy ny fandefasana haingana ny fampandrenesana haingana mba hisorohana ny lozam-pifamoivoizana na hanatsarana ny fandrindrana.

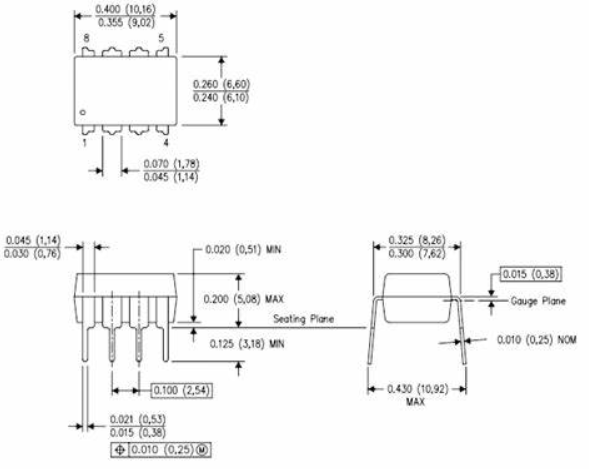

Fampahalalana momba ny fonosana ho an'ny lm567

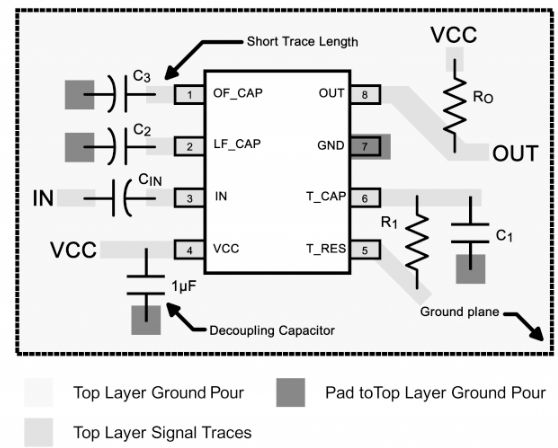

Advanced Advanced Configuration for lm567

Momba ny mpanamboatra

Texas Fitaovana (TI), miorina ao Dallas, Texas, famolavolana ary mamokatra semiconductors sy circuits mitambatra, manompo maneran-tany maneran-tany.Niditra tao amin'ny orinasa ambony semiconductor ambony 10 manerantany, tiIo fifantohana amin'ny teknolojia Analog, izay manova famantarana toy ny feo, fahazavana ary mari-pana ary mari-pana amin'ny angon-drakitra nomerika, dia manamafy ny toeran'ny tsenan'ny TI.

TI dia manolotra mihoatra noho ny sombin-jaza sy ny mpikirakira anatiny fotsiny.Ny fanodinana maoderina nomerika (DLP) teknolojia, ampiasaina amin'ny projectors sy ny rafi-tsaroton'ny teatra, dia mampiseho ny fanoloran-tenan'i Ti ny fanatsarana ny traikefa hita maso.Ny portfolio's Portfolio koa dia ahitana ny kajy sy ny microcontrollers.Ireo vokatra fanabeazana ireo dia ilaina amin'ny fandrosoana sy ny fampandrosoana amin'ny sehatry ny sela.Tamin'ny taona 2016, i TI dia mirehareha patanty 45 000 maneran-tany - testamenta iray amin'ny fikatsahana ny fanavaozana tsy miova sy ny heriny miavaka amin'ny indostrian'ny Semiconductor.Ireo patanty ireo dia mihoatra ny fananana ara-dalàna;Misolo tena ny kanto ara-teknika izy ireo ary ny tombotsoan'ny mpifaninana.

Fanontaniana matetika matetika [FAQ]

1. Inona no mahasamihafa ny LMC567 sy LM567?Mifanakalo ve izy ireo?

Tsia, tsy azo ovaina izy ireo.Na dia mitovy amin'ny fitsipika aza, ny formula ho an'ny kajy ny fatrany afovoany dia tsy mitovy amin'ny fizarana VOC ao amin'ny LMC567.Ankoatr'izay, ny LMC567 dia manome ny habetsaky ny famatsiana herinaratra midadasika kokoa, mamela ny fahafaham-po bebe kokoa amin'ny fampiharana isan-karazany, ka izany dia ny filàna ara-teknika isan-karazany kokoa.

2. Iza ny rindrambaiko simulasika no mampiseho ny sombin-tsofina LM567?

Ny sôkôlà LM567 dia tohanana ao anatin'ity rindrambaiko simulation manaraka ity sy multisim.Na izany aza, tsy hita ao amin'ny ewb.Ho an'ny simulasià marina dia tsara ny mampiasa ireo sehatra fanohanana ireo mba handinihana tsara ny fahaizan'ny Chip.

3. Inona no anjara asan'ny CM8870 sy ny lm567?

Ny Decoder LM567 Tone dia manantona ny loop (pll) hidin-dàlana mba hanompo faritra malalaka.Anisan'izany ny fampiasana azy ao amin'ny mpanompo sampy sy mpanara-maso matetika, eo amin'ireo fampiharana hafa.Ny fampiharana azy ao amin'ny mpanamory dia manamora ny fandraisana ireo mari-pamantarana mazava, miantoka ny rohy mifampiresaka azo antoka.Amin'ny fanaraha-maso matetika, ny mpanampy dia manampy amin'ny fitazonana ny fanaraha-maso sy ny fahamarinan-toerana.Ny andraikitry ny fitaovana amin'ny famitahana famantarana sy ny sivana dia tsy azo ampiharina fotsiny fa manasongadina ny zava-bitan'ny herintaona.Ity fiasa ity dia fototra amin'ny alàlan'ny pinpointing Tones manokana eo afovoan'ny ranomasina.Mametraka amin'ny toe-javatra samihafa, mampiseho fahaiza-manao miavaka amin'ny fanavahana sy ny fanemorana ny mari-pamantarana amin'ny fomba mahomby.

Ny CM8870 dia DTMF (DULUT-TONE MULTI-FEEDENCED DECODER CHIP.Fantatra fa ny fahaizany manorotoro ny famantarana DTMF amin'ny fomba mahomby amin'ny fomba mahomby.Rehefa voaroaka ireo famantarana ireo dia avadika ho fehezan-dalàna efatra-bitika.Ity chip ity dia mahita fampiharana betsaka amin'ny rafi-pifandraisan-davitra ho an'ny famantarana famantarana famantarana.
