Ad8130ar Amplifier Guide: endri-javatra, Pinout, fampiharana ary Datasheet

Ity torolàlana ity dia momba ny ad8130ar, haingam-pandeha haingam-pandeha avo lenta.Natao ny hanao mari-pamantarana avy amin'ny tariby twisted-mpivady (ny tsara indrindra ampiasaina amin'ny tambajotra) ary ampodio azy ireo ho fanadiovana, tsy misy farany izay afaka mampiasa ny faritra hafa amin'ny rafitra hafa.Amin'ity lahatsoratra ity, dia hianaranao ny ataon'ilay ad8130ar, ny fomba fiasa ao anatiny, izay ahafahanao mampiasa azy io, ary inona ny dikan-teny izay ilaina amin'ny filana samihafa.

katalaogy

Ad8130ar Overview

ny Ad8130ar dia mpanam-peo haingam-pandeha haingam-pandeha haingam-pandeha haingam-pandeha natao ho an'ny fifindrana famantarana ny marika eo amin'ny tariby matevina.Amin'ny maha-fianakaviana AD8129 / Ad8130, dia manatsara ny fanodinana ireo famantarana tsy mitovy amin'ny fipoahana tsy misy fotony miaraka amin'ny fahatokiana tsara.Miaraka amin'ny bandwidth wid -3 db sy ny tahan'ny MHZ sy ny tahan'ny sille miavaka amin'ny 1090 V / μS, dia mety amin'ny fandefasana analog na horonan-tsary nomerika sy haingam-pandeha avo lenta.Ny ad8130ar dia manome fandavana ny fomba mahazatra amin'ny alàlan'ny 94 db amin'ny fatra ambany sy 70 db amin'ny 10 MHz, ahafahany miasa am-pahombiazana amin'ny fomba mahomby na amin'ny kibolika tsy misy vidiny na dia amin'ny kibolika tsy misy vidiny aza.Izy io dia manohana ny habetsaky ny famatsiana herinaratra, avy amin'ny iray +4.5 v ka hatramin'ny roa sela ± 12,6Ny AD8130 dia firaisana - tombony azo antoka ary mety tsara indrindra ho an'ny rindranasa avo lenta, ny fampiharana ambany.

Raha mitady fanamafisana azo itokisana ianao, dia safidy tsara ny ad8130ar.Apetraho miaraka aminay anio ny baikonao be dia be mba hitazomana tsara ny rafitra haingam-pandeha avo lenta amin'ny fitantanana famantarana sy ambany.

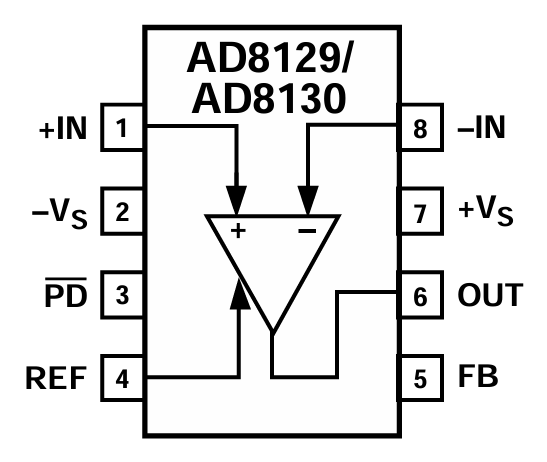

Ad8130ar Pin Configuration

Laharana PIN	Anarana PIN	Description
1	+ Ao	Fampidirana tsy manetsika (fampidirana samy hafa)
2	-Vs	Voltage mpamatsy herinaratra ratsy
3	PD̅	Fanaraha-maso ny herinaratra (ambany ambany)
4	Ref	Reference Voltage Input (Mametraka fomba fiasa mahazatra)
5	Fb	PINEM PIN (ho an'ny fametrahana tombony na fahamarinan-toerana)
6	avy	Famoahana ny amplifier
7	+ Vs	Volta famatsiana herinaratra tsara
8	paminaniana	Invertiving Inputing (Input official ratsy)

Modely ad8130ar

AD8130AR Symbol

Ad8130ar diansprint

Ad8130ar 3D Model

AD8130AR

Bandwidth avo: Ny AD8130AR dia manohana ny bandwidth 270 MHZ ao amin'ny Firaisankina Fasana, mamela azy hiatrehana ny fanoharana haingana sy ny famantarana nomerika miaraka amin'ny fatiantoka na fanemorana kely indrindra.Izany dia mahatonga azy mety amin'ny fampiharana avo lenta toy ny fifindran'ny horonantsary sy rohy data avo lenta.

Ny tahan'ny Slew: Miaraka amin'ny taham-bolam-bolo avo be indrindra isaky ny microsecond, ny amplifier dia afaka mamaly haingana ny fanovana haingana amin'ny famantarana fampidirana, ny fiantohana ny famindrana famantarana sy ny fampihenana ny onjam-pampana-maso.

Ny tahan'ny fandavana ny mode mahazatra (CMRR): Ny AD8130ARAR dia mahatratra 94 db amin'ny dc ka hatramin'ny 100 khz, 80 db amin'ny 2 mhz, ary 70 db amin'ny 10 MHz.Izany dia ahafahany mandà ny tabataba na fanelingelenana tsy ilaina izay toa mitovy amin'ny fidirana roa, na dia amin'ny fatra avo be aza ampiasaina amin'ny tariby kambana tsy misy fotony.

Fanafoanana avo lenta: Ny fanjanahan-tena avo lenta dia miantoka ny fanentanana kely amin'ny loharanon-tsofina, ny fitehirizana ny tsy fivadihana famantarana ary ny fanamboarana azy kokoa ny interface amin'ny faritra hafa.

Ny habetsaky ny volavolan-tena malalaka: Ny faritra maoderina mahazatra dia midika fa ny amplifier dia afaka manaiky ny habetsaky ny fampidirana izay manidina lavitra na ambany tsy misy fanelingelenana, na dia tsy mampiasa fiovana aza.

Tabataba ambany: Ny AD8130AR dia mitazona gorodona feo ambany, ka mety tsara ny fampiharana mifanaraka amin'ny fitaovana toy ny fitaovana sy fitaovana ara-pitsaboana.

Distonortion ambany: Ny amplifier dia manolotra fanalam-baraka tanteraka, refesina amin'ny -79 DBC ho an'ny famantarana 1 v P-P.Izany dia miantoka ny famolavolana famantarana marina amin'ny fampiharana toy ny video na rf baseband.

Sehatra famatsiana herinaratra malalaka : Afaka miasa avy amin'ny famatsiana tokana manomboka amin'ny +4.5 V na avy amin'ny famatsiana roa ka hatramin'ny ±

Fomba herinaratra: Ny PIN-DENTED-Down-Down dia mamela ny tsy hakana ilay fitaovana rehefa tsy ilaina, dia miaro ny fahefana amin'ny fampiharana mandeha amin'ny bateria na angovo.

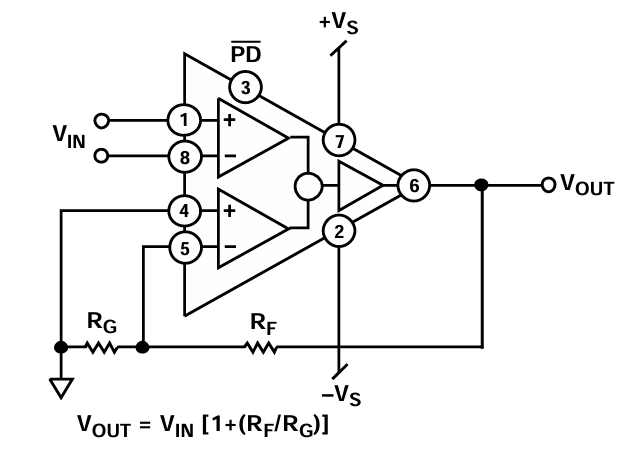

AD8130 block diagram

Ny sary sakana dia mampiseho ny firafitry ny AD8130 sy ny Ad8130ar, na ny adalifier samy hafa.Amin'ny fototry ny fitaovana dia ny amplifiers anatiny roa izay nalamina mba hanodinana ny mari-pahaizana fampidirana tokana (V_IN) ary mamokatra vokatra hafa.Ny famantarana dia miditra ao amin'ny Pin 1 (fidirana tsy misy fidirana) ary mikoriana amin'ny alàlan'ny amplifiers anatiny mifanentana roa izay mitazona ny fandavana ny fomba mahazatra sy ny fahatokiana tena tsara.Ny Pin 5 dia miorina amin'ny resistor rg, raha toa ka mampifandray ny famoahana ny lalana miverina amin'ny lalana mivezivezy ny RF, dia mametraka ny tombotsoany araka ny formula:

Ity fanehoan-kevitra ity dia manome antoka ny fitandremana sy ny fifehezana tsara.Ny herinaratra dia omena amin'ny fitaovana amin'ny alàlan'ny Pins 2 sy 7, izay mifandray amin'ny lalamby ratsy sy tsara sy tsara (-vs sy + vs).Pin 6, ary ny famantarana ny mari-pamantarana farany, ary ny PIN 3 (PD) dia mamela ny fifehezana ny herinaratra mba hamonjy ny fahefana rehefa tsy ampiasaina ilay fitaovana.Ny maritrano fanavahana anatiny dia manamaivana ny fanelingelenana sy ny fanelingelenana ivelany, ny fanaovana ny andian-dahatsoratra AD8130 mety amin'ny fangatahana fangatahana haingam-pandeha avo toy ny fizarana horonantsary precision

Ad8130ar Famaritana voafaritra

Type	fikirana
mpanamboatra	Analog Devices Inc.
Packaging	Tube
Sata part	lany andro
Karazana Amplifier	Diffilala
Isan'ny fizaran-tany	1
Sakafo	1100 v / μs
-3db bandwidth	290 MHz
Ankehitriny - fampidirana bias	500 N
Voltage - Infets Input	400 AVV
Ankehitriny - famatsiana	13 MA
Ankehitriny - famoahana / fantsona	40 MA
Voltage - Mamatsy Span (Min)	4.5 v
Voltage - Manomeza Span (Max)	25.2 v
Mari-pana	-40 ° C ~ 85 ° C
Typeing Type	Tendrombohitra
Fonosana / tranga	8-SOIC (0.154 ", 3.90mm sakany)
Package mpamatsy mpamatsy	8-SOIC
Laharana vokatra fototra	Ad8130

Fampiharana Ad8130ar

Mpandray an-tsokosoko haingam-pandeha haingam-pandeha avo lenta

Ny AD8130AR dia ny tanjona - namboarina mba hahazoana mari-pamantarana avo lenta avo be dia be mifindra amin'ny tariby matevina.Ny fandavana ny fomba mahazatra sy ny bandy be dia be azo antoka fa ny famantarana dia mijanona ho madio sy marina na dia ny feo elektrika ivelany ivelany aza.Izany dia mahatonga azy ho tsara indrindra amin'ny fampiasana an-tsary momba ny indostrialy, ny rohy momba ny serasera, na ny tontolo misy ny emi sy ny crosstalk.

Ny fiovam-po tsy misy tokana

Amin'ny rafitra maro, ny famantarana dia mifindra amin'ny endrika tsy fitoviana ho an'ny tsimokaretina tabataba fa tsy maintsy avadika amin'ny famantarana tokana ho an'ny fanodinana bebe kokoa.Ny AD8130AR dia mitantana ity fiovam-po ity miaraka amin'ny fanodikodinana kely sy ny fanohanana ny volavolan-tena be dia be, izay manome fifampiraharahana madio sy mahomby eo anelanelan'ny outputs sy ny ADC iray, DSP, DSP, na rafitra analog na rafitra.

Amplifiers amin'ny sehatra hafainganam-pandeha

Noho ny fanitarana ny fampidirana avo lenta, ny tabataba ary ny firaisankina miavaka, ny AD8130ARAR dia mety indrindra amin'ny fampiharana fitaovana.Izany dia mamela ny fandrefesana sy ny fanamafisana manokana ary tsy manam-petra ny tabataba, izay manantona azy amin'ny sensific, ara-pitsaboana, na indostrian'ny indostria.

Fampiharana haingam-pandeha

Ny ad8130ar dia mandray an-tsokosoko ny habetsaky ny fombafomba isan-karazany, mamela azy io hanova ny haavon'ny volavolan-kevitra eo amin'ny rafitra izay misy ny mety.Ity dia mahasoa amin'ny rafitra izay manakaiky ny halavirana lavitra na mampifandray ireo toerana misy ny hery samihafa tsy mitaky fandikan-dalàna na fitaovana fanampiny.

Fandefasana famantarana horonantsary analog sy nomerika

Miaraka amin'ny bandwidth midadasika sy ny fanesorana ambany, ny ad8130ar dia mety amin'ny fandefasana ny analog na ny lahatsary lahatsary nomerika noho ny tariby twisted-mpivady.Izy io dia miaro ny mazava sy ny tsy fivadihana amin'ny fotoana, izay mety ho an'ny rafitra fanaraha-maso horonantsary, fitaovana fampielezam-peo, na fanamboarana milina fahitana mitaky fifindrana lavitra.

Systems Transmission Data avo lenta

Ao amin'ny rafitra fifandraisana momba ny angon-drakitra, ny fanimbana famantarana momba ny elanelana dia zava-dehibe lehibe.Ny AD8130AR dia manalefaka izany amin'ny fitazonana ny tsy fivadiham-peo ambony na dia ny halavam-pifidianana avo lenta aza, ny fiantohana fa tonga ny famantarana nomerika haingana.Safidy tsara ho an'ny rafitra toy ny Ethernet noho ny tsimoram-bidy, angon-drakitra fividianana angon-drakitra, na ny fanaraha-maso nomerika.

Ad8130ar ampahany mitovy

• Ad8130arz-reel

Ny ad8130arz-reel dia mitovy amin'ny ad8130ar, ahitana ny bandwidth 270 mhz mitovy ihany, 1090 v / μ.Ny fahasamihafana lehibe dia eo amin'ny endriny fonosana, ity dikan-teny ity dia tonga ao amin'ny Rohs-Compliant Reel mety ho an'ny fivoriambe SMT (Tettern Technology).Mety tsara amin'ny tontolo fanamboarana avo lenta mitady ny fanarahana ny tontolo iainana sy ny fizotran'ny famokarana mahomby.

• Ad8130armz-reel

Ity variant ity, Ad8130armz-reel, mizara ny toetran'ny herinaratra rehetra amin'ny ad8130arNy format MSOP dia manolotra dian-tongotra kely kokoa, ka mahatonga azy io ho tsara amin'ny famolavolana PCB azo fehezina na saro-pantarina tsy misy fampandeferana.Safidy ambony indrindra ho an'ny rafitra portable na matevina.

• Ad8130armz-reel7

Ny ad8130armz-reel7 dia fitaovana mitovy amin'ny dikan-tenda armz-reel fa natokana amin'ny endrika 7-santim-peo-sy-reel izay namboarina ho an'ny rafitra manokana pick-and-toerana manokana.Izy io dia mitazona ny toetra mitovy haingam-pandeha sy ambany indrindra, manolotra fanolorana fahafaham-po ny tsipika fivoriambe izay mila fandatsahana roela na barch kely kokoa.

Ad8130ar Fahasoa

Architecture valin-kafatra mavitrika

Tsy toy ny op-ampa nentim-paharazana, ny ad8130ar dia mampiasa famolavolana valiny mavitrika izay mampisaraka ny fidirana sy ny valiny.Izany dia mampihena ny fifaneraserana eo amin'ny famantarana sy ny valin-teny, fanatsarana ny fahamarinan-toerana sy ny fanamaivanana ny tsy fitovian-kevitra.Manatsara ny fahafahan'ny fitaovana mandà ny tabataba mode mahazatra, ka mahatonga azy io ho tsara kokoa noho ny fanodinana famantarana tsy mitovy amin'ny halavirana lavitra.

Bandwidth avo sy satroka

Ny amplifier dia manolotra bandwidth amin'ny 270 MHZ sy ny tselatra-napetaka amin'ny tselatra amin'ny 1090 v / μ.Ireo toetra ireo dia mamela azy hitantana ny sisiny haingana sy ny votoaty avo lenta miaraka amin'ny fanemorana kely na ny fahaverezan'ny famantarana, izay mahatonga azy ho tsara ho an'ny fampiharana toy ny fifindrana toy ny fampitana horonantsary, RF Baseband, na rafitry ny serasera, na rafitra serasera.

Ny fanentanana sy ny tabataba ambany

Miaraka amin'ny haavon'ny tabataba amin'ny 12,5 NV / √hz sy harmonika ho ambany noho ny -79 DBC amin'ny 5 MHz, ny AD8130ARAR dia miantoka ny fanamafisana ny fanabeazana, avo lenta.Izany dia mahatonga azy io ho tsara indrindra amin'ny fampitaovana saro-pady sy ny angon-drakitra.

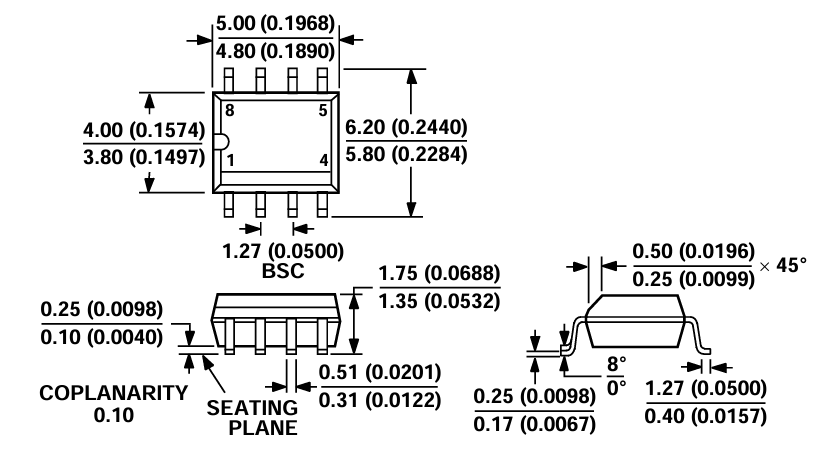

Ad8130ar packaging refy

Feno fonosana fonosana

fikirana	Dimension (MM)
Sakan'ny vatana	3.80 - 4.00
Halavan'ny vatana	4.80 - 5.00
Ambany amin'ny ankapobeny (miaraka amin'ny tart)	5.80 - 6.20
Ny haavon'ny vatana	1.35 - 1.75
Mitarika pitch (spacing pin)	1.27 (BSC)
Mitarika sakany	0.25 - 0.50
Mitarika hateviny	0.17 - 0.25
Lalana mitarika (avy amin'ny fonosana)	0.40 - 1.27
Ny haavony	0.10 - 0.25
Coplanarity	0.10 (max)
Mitarika zoro lehibe	0 ° - 8 °

Famoahana fonosana

Ad8130ar mpanamboatra

Ny ad8130ar dia amboarin'ny dokotera Analog Inc. (ADI), ny orinasam-panjakana semiconductor malaza eran-tany dia nekena ho fitarihana amin'ny fampisehoana an-tsary avo lenta, izay teknolojia fanodinana famantarana sy nomerika.Natsangana tamin'ny 1965 sy ny foibe tao Wilmington, Massachusetts, i Adi, dia nanangana laza henjana amin'ny fanatanterahana ireo singa tsara izay manery ny zava-drehetra avy amin'ny fampandehanana ny indostria sy ny fitaovana momba ny fifandraisana sy ny elektronika mandroso.Ny fitaovana analog fitaovana dia manamafy ny kalitao, ny fanavaozana ary ny fahatokisana maharitra, izay manao ny singa ao aminy, ao anatin'izany ny vahaolana atokisan'ny Ad8130ar amin'ny fitakiana tontolo iainana.Miaraka amin'ny fanohanana be dia be, ny tahirin-kevitra matanjaka, ary ny fanamboarana ny fanamboarana ny fanamboarana, ny Adi dia manome antoka fa ny AD8130AR dia mahafeno ny fenitra hentitra ho an'ny tsy fivadihana sy ny fampisehoana rafitra.

Famaranana

Ny AD8130AR dia safidy tsara rehefa mila amplifier azo itokisana izay mitazona ny mari-pahaizana madio, na dia amin'ny tariby lava na any amin'ny toerana be dia be aza.Manana karazana fampiasana be dia be avy amin'ny rafitra horonantsary sy angon-drakitra haingam-pandeha avo lenta mba hizaha fitaovana sy sensor.Izy io dia miasa tsara amin'ny famatsiana herinaratra samihafa ary avy amin'ny karazana fonosana maromaro mba hifanaraka amin'ny endrika isan-karazany.Ny fampisehoana mafy sy ny tabataba ary ny kalitao azo itokisana amin'ny fitaovana analog dia manatsara azy ireo ho an'ny olona manorina elektronika haingana sy marina.
