Ad9850 DDS Synthesizer: Torolàlana feno amin'ny Pinout, Schematic, ary Datasheet

Ny AD9850 dia ny fitaovana semne synth dirited Directing Synt Directing (DDS) mahery vaika (DDS) izay natao ho an'ny synthensi matetika sy fefin-jaza sy famantaranandro.Ny firafitry ny nomerika mandroso dia mamela ny fifehezana tsara amin'ny fatra sy ny dingana, ny fanaovana azy io fototra amin'ny fampiharana manomboka amin'ny onjam-peo amateur amin'ny serasera ara-barotra amin'ny serasera ara-barotra.Ity lahatsoratra ity dia mandinika ny fanitsiana PIN AD9850, fanondroana ara-teknika, ary fampiharana azo ampiharina, manasongadina ny fiantraikany amin'ny rafitra maoderina mitaky fanazavana sy fandanjalanjana avo lenta.Amin'ny alàlan'ny fanjifana heriny ambany, ny fahaiza-manao ary ny fampisehoana azo itokisana, ny AD9850 dia manohy ny fototry ny famolavolana rafitra fanaraha-maso avo lenta.

katalaogy

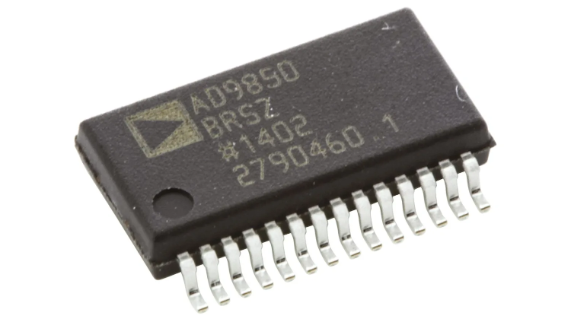

Ny fijerena ny ad9850

ny Ad9850 dia synthistizer nomerika marefo izay mampifangaro synthesis (DDS) miaraka amin'ny haingam-pandeha haingam-pandeha haingam-pandeha sy fampitoviana.Ity fitambatra ity dia mamela ny fananganana onjam-peo sinalika an-tsoratra, manolotra loharano voadika ho an'ny famokarana matetika sy famantaranandro.Miaraka amin'ny famahana ny 0.0291 HZ, dia afaka mahazaka fanavaozana matetika 23 tapitrisa isan-tsegondra isan-tsegondra, ny fivoaran'ny vokatra manohana azy ho 62.5 MHz.Ny fahafahany manome ny fepetra toy izany dia mety hiantso ny fahatsapana ho vitan'ireo izay miasa amin'ny fampiharana matetika.

Fitaovana modely dimy-dimy dingana, ny fitaovana dia mamela ny fanodikodinana famantarana saro-pantarina.Ity fifehezana ity amin'ny fanaraha-maso dingana dia manaporofo fa mahasoa amin'ny asa fifandraisana sy fitaovana izay toerana misy ny famonosana ny fotoana.Ny fikorontanan-tsaha matetika dia manambara ny fiezahana, ny fihazonana fampisehoana tsy tapaka amin'ny toe-javatra miovaova, toetra iray izay afaka mitodika amin'ny fahatokisana.

Ny AD9850 dia mampiasa ny famolavolana CMMo ambany, miasa tsara ao anatin'ny mari-pana amin'ny mari-pana indostrialy.Maharitra 155 mw amin'ny famatsiana 3.3 V ihany koa izy io, ka mahatonga azy io ho tsara amin'ny fampiharana bateria sy portable raha mamelona ny fampisehoana.Amin'ny toe-javatra izay misy ny fikajiana ny angovo miaraka amin'ny tanjona malalaka kokoa, ny famolavolana azy dia manome fahatsapana ny firindrana eo amin'ny fampisehoana sy ny faharetana.Ny synth synthesizer dia manohana ny fomba fitoviana roa sy tariby misy fomba fiasa, ary manitatra ny fampiharana azy manerana ny fanitsiana ny rafitra samihafa.Ity fahaiza-manaon'ny tetika ity dia mamporisika ny paikady fampielezana isan-karazany, izay manome vahaolana namboarina amin'ny rafitra saro-pady.Ny toe-javatra tena izy dia manantitrantitra ny fampidirana malefaka amin'ny lova sy ny teknolojia manapaka ary ny fanamafisana ny toerany eo an-tsaha.

Konfigurasi Pin

Pin No.	Manao izany	asa
4 ka hatramin'ny 1, 28 ka hatramin'ny 25	D0 to d7	Fampidiran-drakitra 8-bit.Ity ny seranan-tsambo 8-bit ho an'ny Mampitondrana ny fatra 32-bit sy ny teny 8-bit 8-bit.E7 = MSB;D0 = LSB.D7 (Pin 25) koa dia miasa ho toy ny PIN Input ho an'ny 40-bit Data data-teny.
5, 24	DGND	Ground Ground.Ireo no lalana fiverenan'ny tany ho an'ny Digital Circuitry.
6, 23	DVDD	Ny famatsiana volonta dia mitarika ho an'ny fizahan-tany digital.
7	W_clk	Word Load Clock.Ity famantaranandro ity dia ampiasaina amin'ny fametrahana ny fitoviana na teny matetika / teny / fanaraha-maso / fanaraha-maso.
8	Fq_ud	Fanavaozana matetika.Eo amin'ny sisiny miakatra amin'ity famantaranandro ity, ny DDS dia manavao ny matetika (na dingana) ao anaty rakitra fampidirana data;izany Avy eo dia avereno ny pointer amin'ny teny 0.
9	Clkin	Fampidirana famantaranandro.Mety ho mitohy izany CMOS-LEVEL PULSE Train na Sinput Input Biced amin'ny 1/5 Vetaveta.Ny sisiny miakatra amin'ity famantaranandro ity dia manomboka ny fandidiana.
10, 19	AGND	Ground Ground.Ireo taratra ireo dia ny fiverenan'ny tany ho an'ny Analog circuitry (dac sy comparaator).
11, 18	Avdd	Ampio ny volavolan-kevitra ho an'ny circuitry analog (dac ary Comparator).
12	Rset	Fifandraisan'i DAC ivelany.Ity andiany sandoka ity Ny famoahana ny DAC feno.Ho an'ny fampiharana ara-dalàna (FS, Iout = 10 MA), ny lanjan'ny rset dia 3.9 kω mifandray amin'ny tany.Ny rset / iout fifandraisana dia Iout = 32 (1.248 v / rset).
13	Qoutb	Famenoana famenoana.Ity no famenon'ny mpampitovy Output.
14	QOUT	Marina Marina.Ity no vokatra marina nataon'i Compator.
15	Vinn	Fidirana an-tsokosoko volonta.Ity no Compator's Fampidirana ratsy.
16	Vinp	Fidirana volonta.Ity no Compator's Fampidirana tsara.
17	Dacbl (NC)	Dac baseline.Ity ny DAC Baseline Voltage Reference; Ity firaka ity dia tsy mivadika anatiny ary tokony hoheverina ho tsy misy mifandray amin'ny fampisehoana optimum.
20	Ioutb	Famokarana analogiom-bolo an'ny DAC.
21	Iout	Analog ankehitriny ny famoahana ny DAC.
22	Avereno	Avereno.Ity no asan'ny MasterRehefa napetraka avo, Manala ny fisoratana anarana rehetra izy (afa-tsy ny fisoratana anarana), ary ny famoahana dac dia mandeha amin'ny cosine 0 aorian'ny fihodinana famantaranandro fanampiny.

CAD Model of ad9850

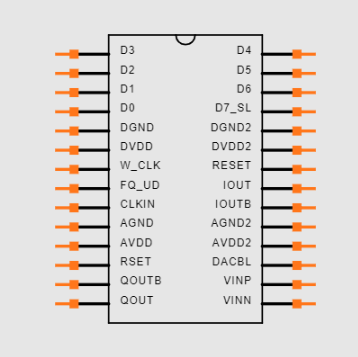

marika famantarana

Phootperint

Toetoetra

endri-javatra	Description
Famantaranandro matetika	25 MHz
On-chip dac sy Comparator	Avo-fampisehoana dac sy haingam-pandeha haingam-pandeha
DAC SFDR	> 50 DB @ 40 MHz AOUT
Fikarohana matetika	32-bit matetika teny fanoratana
Mifehy ny interface tsara	Fanaraha-maso ny fifehezana tsotra: Parallel byte na serial
Loading format	Tohanana
Sokajy dingana	Fahaiza-manao modely
Herin'aratra	Miasa amin'ny famatsiana herinaratra iray 3.3V na 5V
Fisarotam-pahefana (5v)	380 MW @ 125 MHz
Hetsika herinaratra (3.3v)	155 MW @ 110 MHz
Hery ambany	Ny herin'ny herinaratra dia tafiditra
Karazana fonosana	Ultra-Kely 28-Pin SSOP

Teknolojia ara-teknika

Ity misy takelaka misy latabatra miorina amin'ny fepetra ara-teknika, ny toetra, ary ny tarehimarika nomena ho an'ny Device Analog Inc. Ad9850Brs, miaraka amin'ny antsipiriany momba ny ampahany.

fikirana	sarobidy
Type	DSP Peripheral, NumerLet voafehy Oscillator
Sata Lifecycle	Famokarana (Nohavaozina farany: 3 herinandro lasa izay)
Fotoana fitarihana orinasa	8 herinandro
Fifandraisana mifandray	Mitarika, tin
Typeing Type	Tendrombohitra
Fonosana / tranga	28-SSOP (0.209, 5.30mm sakany)
Isan'ny pins	28
Mari-pana	-40 ° C hatramin'ny 85 ° C
Packaging	Tube
Kaody Jesd-609	E0
Kaody PBFree	tsy misy
Sata part	Mavitrika
Moisture Sensitivity Level (MSL)	1 (tsy manam-petra)
Isan'ny fiatoana	28
Kaody ECCN	EAR99
Fanararaotana herinaratra max	480mw
Voltage - famatsiana	3.3v, 5v
Toerana terminal	lafiny roa
Endrika terminal	Gull wing
Ny fiposahan'ny tampon-dranomasina	240 ° C
Manome volonta	5V
Terminal Pitch	0.65mm
Tongava ny fehezan-dalàna fanarahan-dalàna	Tsy mifanaraka
hatetika	125mhz
Ny ora ao amin'ny Peak Reflow ny hafanana	20 segondra
Laharana fizarana	Ad9850
PIN Count	28
Isan'ny fipoahana	1
Toeram-panadinana	Tsy mahafeno fepetra
Voltage famatsiana	3.3v
Fanomezana fiasa ankehitriny	96Ma
Fanomezana anarana ankehitriny	96Ma
Fisarotam-pahefana	480mw
Max Supply amin'izao fotoana izao	96Ma
UPS / UCS / Peripheral ICS	DSP Peripheral, NumerLet voafehy Oscillator
Isan'ny bitika	10
Fomba lojika	Famantaranandro
Fisarotam-pahefana	380mw
Scan sisintany	tsy misy
Modely ambany	ENY
Ny tahan'ny fiovam-po	125 MSPS
Fanapahan-kevitra (bits)	10 B
Ny sakan'ny teny (bits)	32B
NY FAHARETANY	10.2mm
sakany	5.3mm
Sata rohs	Tsy rohs
Mitarika maimaimpoana	Misy firaka

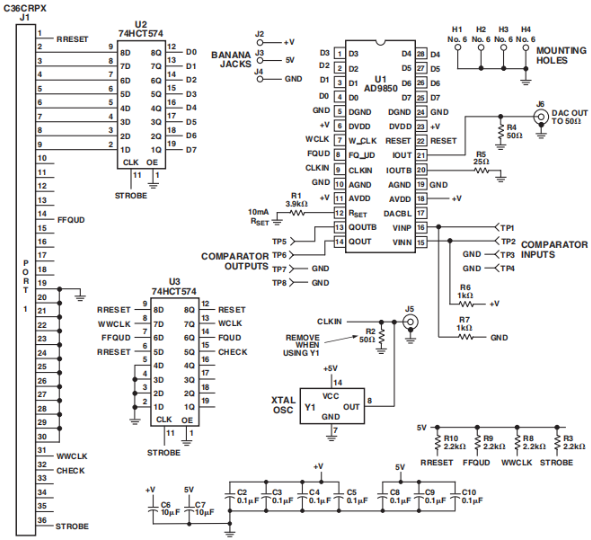

Schemimic elektronika

safidy

toetra	Ad9850Brs (Rochester Elektronika LLC)	Ad9850Brsz (Fitaovana analog Inc)
Kaody Rohs	tsy misy	ENY
Ihs Mpanamboatra	Rochester Electronics Inc	Analog Devices Inc
Tongava ny fehezan-dalàna fanarahan-dalàna	TSY FANTATRA	mifanaraka tsara
Kaody Jesd-609	E0	F3
Ny fiposahan'ny tampon-dranomasina (° C)	240	260
Toeram-panadinana	Commercial	Tsy mahafeno fepetra
Tapitra ny terminal	Tin Lead	Matte tin (sn)
Lalao nomerao fototra	4	2
Loharano atolotra UID	Ad9850Brs	Ad9850Brsz
Kaody fonosana mpanamboatra	Rs-28	Rs-28
Kaody ECCN	EAR99	EAR99
Kaody HTS	8542.39.00.01	8542.39.00.01
Famaritana SAMACSYS	Ad9850Brs	Ad9850Brsz, digital synthesizer digital 13 bit bit 1250000KSPS, 28-PIN SSOP
SAMACSYS Manufacturer	Rochester Electronics LLC	Analog Devices Inc

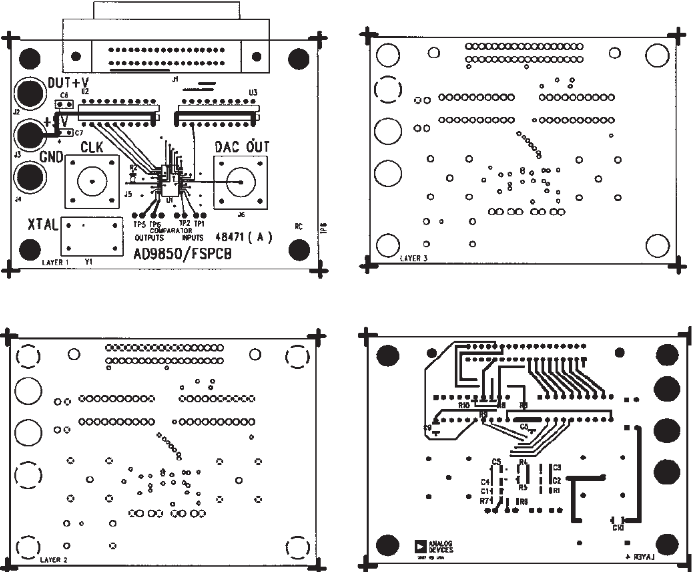

Birao fanombanana Ad9850

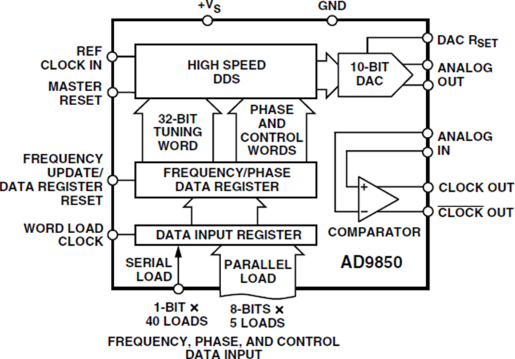

Diagram underal

Fampiharana ny ad9850

Sine synthesis sy flexibility

Ny AD9850 dia mampiseho ny maha-izy azy amin'ny famoronana onjam-peo siniana miaraka amin'ny fatrany sy ny fifehezana ny dingana.Ny fahaizany manitsy ny fanamboarana matetika dia lasa antony mirindra amin'ny fitiliana sy ny fandrefesana ny fandrefesana, ny fikarohana sy ny fampiasana ara-barotra.Ny hatsaran'ny fanovana Swift Swift dia manampy amin'ny fanatsarana ny coherence famantarana sy ny fihenan'ny tabataba dingana, ka avy eo hanamafy ny tsy fivadiham-pamokarana amin'ny rafitra intricate.

Synchronization digital

Miaraka amin'ny fahaiza-manao ara-potoana tsara, ny fanarenana ny famantaranandro nomerika dia mahita mpiara-miasa sarobidy amin'ny ad9850.Manintona ny antsipirihany ny antsipirihany amin'ny alàlan'ny angon-drakitra, ny fiantohana ny fampidinana.Manaporofo izany fa mahasoa indrindra amin'ny fifandraisan-davitra, izay ahitana ny fahatokisana ny angon-drakitra mandritra ny fifindrana.Ny fampiharana ny fampiharana tena izy dia mitaky ny habetsaky ny angon-drakitra isan-karazany, ary ny adaptability AD9850 dia mihamalalaka ny hadisoana amin'ny fotoana fohy.

Fanamafisana amin'ny rafitra fifandraisana

Ao anatin'ny rafitry ny fifandraisana, ny AD9850 dia manao fanomezana miavaka amin'ny alàlan'ny fanatsarana ny fomba fanodinana sy ny fizotran'ny demodulation.Ny taranaka fefitra maharitra dia manohana ny fifanakalozana fifanakalozana data mahomby.Ity fitaovana ity dia matetika ampiasaina mba hampitombo ny hazavan'ny famantarana, ary ny fitsabahana, ary handraisana ny protocols fifandraisana isan-karazany, amin'ny farany ny fanovana tambajotra fifandraisana miaraka amin'ny kalitao sy ny sombin-tsoratra sy ny karazany.

Precision nomerika ao amin'ny Generation Code ADC

Mampiasà ny ad9850 ho an'ny tarika code code dige mifehy an-tsokosoko an-tsehatra amin'ny alàlan'ny fandikana ny famantarana an-tsoratra amin'ny kaody nomerika.Miteraka andraikitra lehibe amin'ny fividianana angon-drakitra ny fangatahana ny rafitra mitaky ny fanehoana famantarana nomerika marina.Ny fahatokisana sy ny fahamarinan'ny AD9850 dia manamora ny vahaolana ambony sy fiovam-po mahatoky amin'ny marika mihena haingana, ary manamafy ny andraikiny amin'ny kianja avo lenta.

Mampiasa oscillator eo an-toerana

Amin'ny maha-oscillator ao an-toerana eo an-toerana, ny AD9850 dia manohana ny ezaka izay mitaky fiovana haingana sy fitoniana haingana, toy ny rade sy ny fitiliana.Ny fampiasana ny AD9850 dia afaka manandratra ny fampisehoana rafitra, ny fampifanarahana haingana amin'ny toe-javatra mivoatra sy ny fitandremana ny rafitry ny rafitra rehefa mandeha ny fotoana, dia manosika ny lalana ho an'ny fanavaozana ara-teknika izay mijoro ara-teknika.

mpanamboatra

Ny device, Inc.Ny singa ao aminy dia manana anjara toerana lehibe amin'ny fampifandraisana ny tontolo ara-batana sy nomerika, hahatratra ny mpanjifa 100 000 maneran-tany.Ireo vokatra ireo dia manova feo, hazavana, hetsi-po ary mari-pana amin'ny famantarana elektrika, manatsara ny fahafahan'ny fitaovana elektronika an'arivony.Ny teknolojia mandroso ao Adi dia miharihary sehatra isan-karazany ao amin'ny fifandraisan-davitra, ny fahasalamana, ny elektronika ary ny mpanjifa.

Datasheet PDF

Ad9850BRS Datasheets:

Ad9850.pdf

Datasheets Ad9850050brsz:

Ad9850.pdf

Fanontaniana matetika matetika [FAQ]

1. Afaka miasa amin'ny fifindran'ny radio ve ny ad9850 / 1?

Ny AD9850 dia manaporofo fa safidy manery ny fananganana mpandefa herinaratra ambany.Manamora ny fomba fiasa tsy misy antonony izy io amin'ny alàlan'ny fanalahidy hediolence (FSK).Amin'ny toe-javatra tena izy, azonao atao ny manamboatra ny fahatongavany ao amin'ny tetikasa amin'ny radio am-peo am-pitandremana am-pitandremana sy fahatokisana am-pitandremana ary azo itokisana ao anaty tarika voafidy voafidy.

2. Iza no ory ny ad9850 afaka miteraka?

Ny AD9850 dia manan-tsaina amin'ny famokarana onjam-peo isan-karazany toy ny sine, square ary triola.Mampiavaka ny fahaizan'ny synthesis digital (DDS) mivantana, azonao atao ny manitsy ireo onja ireo mba hahatratrarana ny filàna fanandramana elektronika samihafa, izay manasongadina ny toetran'ny teknolojia amin'ny famoronana.

3. Ahoana no maha samy hafa ny ad9850brs amin'ny ad9850?

Ny modely Ad9850Brs dia manavaka ny tenany amin'ny endri-javatra tokana momba ny mari-pana sy ny fonosana.Ireo fahasamihafana ireo dia mitaky ny fangatahana izay ilain'ny tontolo iainana ny faharetana manokana, ny fiantohana ny fampisehoana sy ny halavam-po amin'ny toe-javatra mahazatra.

4. Ho an'ny taranaka Waveform, tokony hisafidy ny max038 na ny ad9850 ve ny iray?

Misafidy eo anelanelan'ny Max038 sy ny AD9850 mipetaka amin'ny filàna manokana ny fampiharana.Ny fahitana avy amin'ny marika synthesis nomerika (ad9850) na fomba analog (max038) dia miankina amin'ny antony toy ny fepetra toy ny precision, scalability, ary fanilihana ny fampidirana.Maro no mahita fa ny lalan-droa nomerika matetika dia manome fampifanarahana amin'ny fampiharana ankehitriny.

5. Inona ny fonosana ad9850 amin'ny protel?

Ao amin'ny Protel, ny AD9850 dia atolotra ao anaty fonosana dip28.Ity format ity dia ankasitrahana amin'ny fidirana amin'ny alàlan'ny fanorenana sy ny fanabeazana, ny fivoriambe sy ny fitsapana amin'ny tontolo iainana isan-karazany sy ny rindrambaiko fampandrosoana isan-karazany.
