Torolàlana momba ny mpamily Adm5170ap

Ity torolàlana ity dia momba ny ADM5170AP, sombin-tsofina manokana izay manampy amin'ny fandefasana famantarana amin'ny rafi-pifandraisana nomerika.Izy io dia mifantoka amin'ny fomba itondran'ity sombin-tsofina ity marika lojika fototra (toy ny ttl na cmos) ary manova azy ireo ho marika Rs-232 na Rs-423 ho an'ny fifindrana tsara kokoa.Manazava ihany koa ny fomba ahafahan'ny ADM5170AP ahafahanao misafidy ny fomba famoahana, amboary ny hafainganam-pandeha famantarana ary ampiasao tsara.Manasongadina ny fomba hanamorana ny sombin-doha azy ireo ny mampifandray sy handefa angon-drakitra mazava sy azo itokisana lavitra.

katalaogy

ADM517SAP Overview

ny Adm5170ap dia mpamily octal iray versatile izay namboarina ho an'ny rafitra mifampiresaka nomerika, ny fitantanana angon-drakitra hatramin'ny 116 kb / s.Nentan-tsambo tsy niova fo ny hanaiky ny ttl na cmos inputs, izay mivadika ary nadika amin'ny ambaratonga rs-232e na rs-423a.Ity haingam-pandeha ity dia fehezin'ny MODE SELECT INPUTS INPUTS MS + sy MS-;Ny fametrahana an'i Gnd dia nanangana fandidiana Rs-423, fa ny fifandraisana MS + mankany VDD sy MS- to VSS dia mamela ny fandidiana RS-232.Ny tahan'ny famonoan-tsofina dia azo amboarina tsara amin'ny 10 v / μs ka hatramin'ny 2.2 v / μs amin'ny fampifandraisana ireo mpanohitra ivelany eo anelanelan'ny ankavanana ny volom-borona (SRA) PIN sy GND.Ny fitaovana ihany koa dia ahitana ny fiompiana izay azo atao ny tsy manan-kilema amin'ny fampiasana ny en (ampidiro ny fidirana)Ny ADM5170AP dia mampiditra ny teknolojia CMMoNy CMMONy, fiarovana ny Circuit fohy, ary ny TTL / CMOS mifanentana amin'ny fampidirana azy, ka safidy tsara ho an'ny maoderina haingam-pandeha ambony, solosaina I / O Sorjika.

Raha mieritreritra ny hanavao ny rafitrao ianao na hanitatra ny tsipika vokatrao, ny ADM5170AP dia safidy tsara.Mifandraisa aminay anio hametraka ny baikon'ny bulk anao ary hiantoka ny fitakiana ny fitakiana amin'ity singa ity.

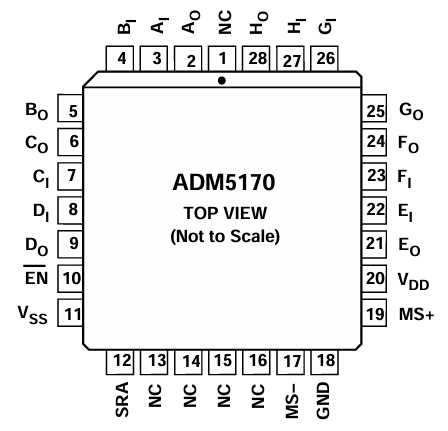

Adm517NAP PIN Adm

Manao izany	asa
VDD	Fampidirana herinaratra, +10 v ± 10%.
VSS	Fampidirana herinaratra, -10 v ± 10%.
Gnd	Pin.Tsy maintsy mifandray amin'ny 0 V.
nyaho ...Haho	Fampidirana nomerika amin'ny mpamily A mankany H.
nyO ...HO	Rs-232 / Rs-423 Output avy amin'ny mpamily A mankany H.
Mg	Ampidiro ny PIN.Rehefa avo dia voalaza fa 3-voalaza ny vokatra rehetra.
Ms +, MS-	MODE SELECT INPUTS.Zatra mifehy ny haavon'ny vokatra swing.Miaraka amin'ny MS + & MS- mifandray amin'ny GNG, ny haavon'ny famoahana Rs-423a dia voafantina.amin'ny Ms + mifandray amin'ny vDD SY MS- Mifandray amin'ny VSS, RS-232 Ny haavon'ny vokatra dia novolavolaina.
SRA	Slew rate input.Mpanohitra ivelany (2 kω ka hatramin'ny 10 kω) Mifandray eo amin'ity pin sy gnd ity dia ampiasaina mba hifehezana ny vokatra novonoina Ny tahan'ny (10 v / μs ka hatramin'ny 2.2 v / μs).

Modely CAD ADM5170AP

Symbol Symbol ADM517NAP

ADM517SAP an-tongotra

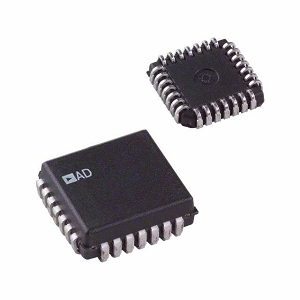

ADM5170AP 3D Model

ADM5170AP

• Mpandeha an-tsokosoko valo: Ny ADM5170AP dia misy mpamily tsipika mahaleo tena valo ao anaty fonosana iray, mamela ny fantsom-pifandraisana maro samihafa miaraka.Ity fampiasa ity dia ilaina amin'ny rafitra serasera iraisana digital izay mitaky fipoahana famantarana marobe

• Fitsipika momba ny fenitra: Ity fitaovana ity dia mifanaraka amin'ny EIA Rs-232e, Rs-423a, ary CCitt v.10 / X.26, ny fenitra, dia afaka miasa tsara ao anaty frameworks iraisam-pirenena digital izy ary mifanaraka amin'ny protocols iraisam-pirenena mifehy ny fifandraisana iraisam-pirenena.

• Tahan'ny setroka: Azonao atao ny manitsy ny taham-pamokarana amin'ny 10 V / μS hatramin'ny 2.2 V / μS amin'ny alàlan'ny fampifandraisana ireo mpanohitra ivelany eo anelanelan'ny volon-koditra (SRA) PIN sy tany.Ity fanitsiana ity dia mamela ny fanatsarana tsara ny tsy fivadiham-bokatra araka ny toetoetran'ny tariby mampifandray, ny fampihenana ny fisaintsainana sy ny fampitana ny fampitana sy ny fampitana ny fandefasana.

• Sehatra amin'ny famatsiana volavolan-dalàna : Ny ADM51DAPAP dia miasa miaraka amina volavolan-kevitra momba ny famatsiana 9 v ka hatramin'ny 15 v ho an'ny vdd ary avy amin'ny -9 v to -15 v ho an'ny vss.Ity habaka malalaka ity dia mametraka ny famatsiana herinaratra isan-karazany, mampitombo ny fahafaha-manao ny fitaovana amin'ny fanamafisana rafitra samihafa.

• Teknolojia CMO malina ambany: Namboarina tamin'ny teknolojia CMOS ambany, ny ADM5170AP dia mampihena ny fanjifana hery hatramin'ny 40 MW rehefa sembana.Ity endri-javatra ity dia zava-dehibe amin'ny famonjen'ny angovo ao amin'ny rafitra izay mitaky ora sy faharetana be dia be.

• 3-State outputs: Ny baomba mivoaka avy amin'ny ADM5170AP dia mety tsy manan-kery amin'ny fampiasana ny en (Ampifamadiho) PIN.Io fiasa io dia mamela ny fizarana tsipika fifandraisana iraisana ary manakana ny fitsabahan'ny famantarana, ny fanaovana azy ho tsara ho an'ny rafitra izay misy mpamily marobe.

• TTL / CMOS mifanentana amin'ny fidirana: Ny mpamily tsipika dia manaiky ny haavon'ny fidirana TTL sy ny CMMOs, manolotra samirery amin'ny fifampiraharahana amin'ny fianakaviana lojika isan-karazany.Ity endri-javatra ity dia manatsotra ny fizotran'ny famolavolana amin'ny fanesorana ny filàna fitaovana fanampiny hamindrana.

• Fiarovana fohy amin'ny fizaran-tany fohy: Ao anatin'izany ny fiarovana-ny fananganana amin'ny sombin-javatra famoaham-bokatra, izay manatsara ny fahatokisana sy ny faharetana amin'ny fitaovana amin'ny fisorohana ny fahasimbana noho ny fizotry ny fandehanana tsy nahy.

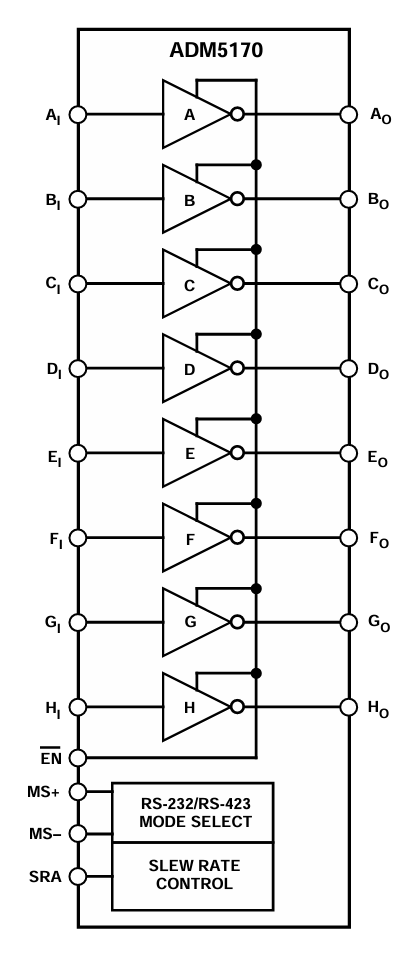

Diagram ADM5170AP

ny Diagram block an'ny Adm5170ap Maneho ny asany amin'ny maha-mpamily ny tsipika iray amin'ny andiam-peo amin'ny andalana valo, ny fantsom-pifandraisana valo misy marika A amin'ny alàlan'ny H. Ny fampidirana famantarana tsirairay (AI mankany) TTL / CMOS Famantarana fampidirana ao anaty ambaratonga famoizam-bokatra amin'ny alàlan'ny mpamily (AO mankany Ho).Ireo vokatra ireo dia afaka miasa eo ambany fenitra Rs-232 na Rs-423, arakaraka ny fomba voafidy amin'ny alàlan'ny MS + sy MS-.ny Mode Select Sakana eo am-pototry ny diagram switches eo anelanelan'ny rs-232 sy rs-423 ambaratonga faharoa.

Ankoatr'izay, ny sary dia mampiseho a Ny fifehezana ny tahan'ny PIN (SRA), izay mamela ny hanitsiana ny tahan'ny tetezamita amin'ny famantarana ny famoahana.Izany dia manampy amin'ny fitantanana ny tsy fivadihana famantarana sy ny fitsabahana elektromagnetika (EMI), indrindra fa mihoatra ny fandikan-teny lava kokoa.ny Mg Ny pin dia fifehezana ahafahana manetsika na manafoana ireo mpamily rehetra miaraka.Amin'ny ankapobeny, ny ADM5170AP dia mpamily klan-dronono ampiasaina amin'ny rafitra mifampiresaka nomerika, natao hanohanana fenitra marobe ary hiantoka ny fifindrana famantarana azo antoka momba ny rohy data.

ADM5170AP voafaritra

Type	fikirana
mpanamboatra	Analog Devices Inc.
Packaging	Tube
Sata part	lany andro
Type	Driver
fifanarahana	Rs232, rs423
Isan'ny mpamily / mpandray	8/0
Data tahan'ny	116kbps
Voltage - famatsiana	9v ~ 15V
Mari-pana	-40 ° C ~ 85 ° C
Typeing Type	Tendrombohitra
Fonosana / tranga	28-Lcc (J-Lead)
Package mpamatsy mpamatsy	28-plcc (11.51x11.51)
Laharana vokatra fototra	ADM5170

Adm5170Ap Output Programming Programming

Ny Chip ADM5170AP dia manana maoderina famoahana roa izay mamela azy hiasa miaraka amin'ny fenitra volavolan-dalàna samihafa amin'ny fandefasana famantarana.Ireo maody ireo dia:

1. Fomba famoahana ambany: Ity fomba fiasa ity dia manaraka ny fenitra RS-423A, izay ampiasaina amin'ny serasera mivantana sy teboka.Mba hampiasana ity fomba ity, ampifandraiso ny maody Mode Pins, misy marika MS + sy MS-, mivantana amin'ny tany (GNND).Ity fanamboarana ity dia mitazona ny haavon'ny volavolan-tena ambany sy voafehy kokoa, izay tsara ho fisorohana ny fitsabahana rehefa akaiky ny tsipika.

2. fomba famoahana avo: Ity fomba ity dia mifanandrify amin'ny fenitra RS-232 ary mety amin'ny toe-javatra izay misy ny tariby lava na ny famantarana dia tsy maintsy mandeha lavitra, satria mamela ny famantarana ambony sy avo kokoa.Mba hampahatafetana ity fomba ity, mampifandray ny MS + amin'ny famatsiana herinaratra tsara (VDD) sy ny MS- ho an'ny famatsiana herinaratra ratsy (VSS).Mahatanjaka kokoa ny famoahana izany, ny fiantohana ny famantarana mijanona ho mazava be lavitra.

Inputs				Outputs
Ms +	Ms-	Mg	NY FANAZAVANA
Gnd	Gnd	0	0	5 v to 6 v (Rs-423)
Gnd	Gnd	0	1	-5 v to -6 v (Rs-423)
VDD	VSS	0	0	(Vdd - 3 v) (Rs-232) ¹
VDD	VSS	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	Avo z

Fampiharana ADM5177AP

Rafitra mifampiresaka haingam-pandeha haingam-pandeha

Ny ADM5170AP dia mety indrindra amin'ny rafitra serasera haingam-pandeha haingam-pandeha noho ny fahafahany mitantana ny taham-pahalalana hatramin'ny 116 kb / s.Izany dia mahatonga azy ho tonga lafatra amin'ny fampiharana mitaky fifindrana angon-drakitra haingana sy azo itokisana amin'ny tambajotra.

Solosaina I / O Ports and Peripherals

Ity mpamily ity dia ampiasaina be dia be amin'ny fanelanelanana ny seranan-tsambo / famoahana seranan-tsambo sy peripherals.Ny fifandraisany amin'ny fenitra TTL / CMMS sy ny fenitry ny Rs-232E / RS-423a dia afaka mampiditra am-peo amin'ny seamlessly miaraka amin'ny hardware amin'ny solosaina isan-karazany, izay mampitombo ny fampifandraisana sy ny fidiram-bolan'ny data.

Modems haingam-pandeha avo lenta

Raha jerena ny taham-pitondran-tena avo lenta sy ny taham-pahafatiny, ny ADM5170AP dia safidy tsara indrindra ho an'ny fangatahana modem haingam-pandeha haingam-pandeha.Manampy amin'ny fanitarana sy manadihady ny mari-pamantarana ny angon-dramatoa izany, ny fiantohana ny fifandraisana an-tserasera mazava sy tsy miovaova.

Mpanonta

Ao amin'ny mpanonta, ny ADM5170AP dia manampy amin'ny fampitana angona azo itokisana ny angon-drakitra eo anelanelan'ny solosaina sy ny mpanonta.Ny fahaizany mamindra ny angona amin'ny fomba mahomby amin'ny halavirana lavitra dia tsy misy fatiantoka dia miantoka ny asa fanontana haingana sy haingana.

Fandikan-tenin'ny Logic Level

Ny fitaovana ihany koa dia manana anjara toerana amin'ny fandikan-teny lojika, manova ny haavon'ny TTL na ny CMOS amin'ny ambaratonga RS-232E na Rs-423A.Ity fiasa ity dia tsara amin'ny rafitra izay miasa ny fitaovana amin'ny ambaratonga lojika samihafa, ny fiantohana ny fifandraisana sy ny fifandraisana mahomby manerana ny singa elektronika samihafa.

ADM5170AP mitovy

• Adm560jrsz

• Adm5170jp-reel

• Adm560jrs

Tombontsoa ADM5170AP

Support protocol dual miaraka amin'ny MODE SELECT

Ny ADM5170AP dia mamela ny hisafidy eo anelanelan'ny Rs-232E sy ny fenitra famoaram-peo Rs-423a amin'ny alàlan'ny MODE SELECT INPUTS (MS + sy MS-).Ity fifanarahana roa ity dia manome fahafaham-po amin'ny famolavolana Application, izay mandray fepetra takiana amin'ny fifandraisana samihafa nefa tsy ilaina ny singa fanampiny.

Mpamily mahaleo tena valo

Mampifandray ireo mpamily tsipika iray voafaritry ny fonosana iray ao anaty fonosana iray, ny ADM5170AP dia manamaivana ny filàna sôkôla marobe, ny fitahirizana toerana ary ny fampihenana ny fahasarotany amin'ny famolavolana rafitra.Ity fampidirana ity dia mahasoa amin'ny tontolo iainana miaraka amin'ny trano PCB voafetra.

Sehatra amin'ny famatsiana volavolan-dalàna

Ny fahafahan'ny fitaovana miasa amin'ny sehatry ny volavolan-dalàna be dia be (9 V ka hatramin'ny 15 v ho an'ny VDD, ary -9 v to -15 v ho an'ny vss) dia mampifanaraka azy amin'ny tontolo iainana isan-karazany, mampitombo ny fampiasany amin'ny toerana fiasa isan-karazany.

Ny fanjifana herinaratra ambany

Ahitana ny teknolojia CMO Technology, ny ADM5170ap dia tsy dia mahery vaika, indrindra rehefa sembana (40 MW).Ity fahombiazan'ny angovo ity dia mety tsara amin'ny fampiharana izay ilaina ny fikajiana ny herinaratra, toy ny fitaovana miasa amin'ny bateria.

TTL / CMOS mifanentana amin'ny fidirana

Ny fifandraisany amin'ny TTL sy ny lojika mahazatra CMOS dia miantoka ny ADM5170AP dia afaka miditra ao anaty rafitra misy rafitra maro be, ary manafoana ny filàna henjana sy ny famolavolana rafitra.

Fiarovana fohy amin'ny fizaran-tany fohy

Miaraka amin'ny fiarovana ny fanamboarana ny famoaham-bato, ny ADM5170AP dia manome faharetana sy fahatokisana sy fahatokisana ary fiarovana ny fitaovana ary ny rafitra avy amin'ny fahasimbana nateraky ny fizaran-tany fohy.

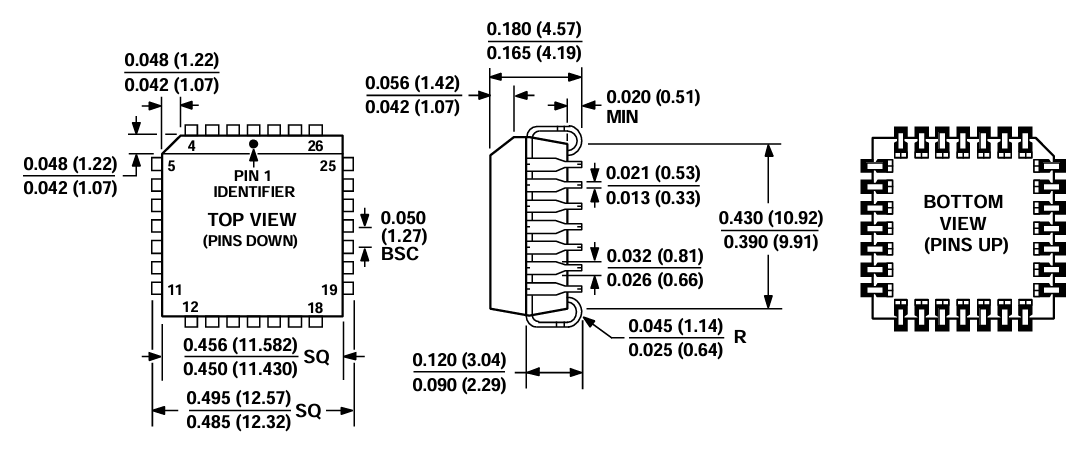

Dimysions Adm5170ap

Feno fonosana fonosana

fikirana	Dimension (MM)
Sakan'ny vatana (Min - Max)	12.32 - 12.57
Ny halavan'ny vatana (Min - Max)	11.43 - 11.58
Ny haavon'ny vatana (Min - Max)	9.91 - 10.92
Làlana mitarika (Min - Max)	4.19 - 4.57
Mitarika pitch (mahazatra)	1.27
Làlana mitarika (Min - Max)	0.33 - 0.53
Mitarika sakany (Min - Max)	0.64 - 1.14
Ny haavony (min)	0.51
Ny sakan'ny soroka mitarika (Min - Max)	1.07 - 1.42
Corner radius (R) (Min - Max)	0.64 - 1.14

Famoahana fonosana

Mpanamboatra ADM5170AP

Ny ADM5170AP dia amboarina Analog Devices Inc. .Natsangana tamin'ny 1965 sy ny foibe tao Wilmington, Massachusetts, AdiNy lazan'i Adi ho an'ny fahatokisana sy ny fanavaozana dia hita taratra amin'ny singa toy ny ADM5170AP, izay mampiseho ny fifantohan'ny orinasa amin'ny tsy fivadiham-pahefana, ny fanjifana herinaratra ary ny fandanjalanjana ny rafitra.Ny fitaovana analalika dia miantoka fa ny vokatra rehetra, ao anatin'izany ny ADM5170AP, dia mahafeno ny fenitry ny kalitao sy ny fenitra fampisehoana ho an'ny rafitra elektronika maoderina.

Famaranana

Ny ADM5170AP dia manolotra vahaolana feno boribory ho an'ny fampiharana fifampiresahana nomerika mitaky ny fiovam-po ara-dalàna sy ny haino aman-jery protocol.Miaraka amin'ny fanohanana ny fenitra Rs-232E sy Rs-423a, fantsom-pifamoivoizana valo tsy miankina, ary endri-javatra toy ny taham-bokatra sy ny famoaham-bolo dia mamela ny fifehezana ny famolavolana, manamboatra ny fampidirana ny endrika manerana ny rafitra isan-karazany.Ny fifandraisany amin'ny fidirana TTL / CMOS, ny asa herinaratra ambany, ary ny fiarovana ny fizaran-tany fohy dia manatsara kokoa ny fampiasana azy amin'ny tontolo misy herinaratra sy habakabaka.Ny fanambaran'ny lazan'ny fitaovana analog sy ny fanavaozana, ny ADM5170PAP dia safidy mafy ho an'ireo mitady fampisehoana azo itokisana amin'ny fampiharana serasera.
