Torolàlana ho an'ny Decoder Adv7401KStz-140 Video Decoder: endri-javatra, fampiharana, voafaritra ary datasheet

Ity torolàlana ity dia manazava izay rehetra ilainao ho fantatrao momba ny Adv7401KSTZ-140.Miasa amin'ny fenitra horonantsary maro toy ny ntsc, pal, ary endrika HD toy ny 720p sy 1080i.Izy io dia manakana ny sary an-tsokosoko avo lenta hatramin'ny 1280 × 1024.Ity torolàlana ity dia mandeha aminao amin'ny alàlan'ny endri-javatra, ny fomba fiasan'izy ireo, ny fomba hananganana azy, ary izay hampiasana azy io.

katalaogy

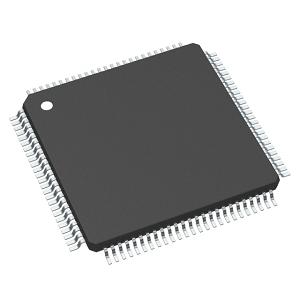

ADV7401KSTZ-140 Overview

ny ADV7401KSTZ-140 dia decoder sope decoder sy rgb rgb avy amin'ny fitaovana analog, natao hikarakarana ny endrika horonantsary isan-karazany anisan'izany ny pal, ntsc, ary secam, ary ampitao ho endrika digital itu-r bt.656.Ity sombin-javatra ity dia mijoro ho an'ny fahaizany manamboatra ny famantarana ny horonantsary RGB / YPRPB sy ny isa nomerika ny sary RGB misy fanapahan-kevitra hatramin'ny 1280 × 1024 amin'ny 75 hz (SXGA).Entana omena adc 10-bit efatra izay miasa amin'ny salanisa santionany hatramin'ny 140 MHz, miantoka ny famoahana horonantsary avo lenta amin'ny fangatahana fangatahana.Ny fianakaviana Adv2401 dia misy modely maro toa ny ADV7401BSTZ-110 sy Adv7401BSTZ-80, izay manohana ny salan'isa ambany indrindra amin'ny 110 MHz ary 80 MHZIty fandanjalanjana ity dia mahatonga ny andian-dahatsoratra Adv7401 amin'ny safidy voalohany mitaky ny fahaiza-manao fanodinana horonan-tsary.

Raha mitady hampisondrotra ny laharan'ny vokatrao ianao miaraka amin'ny decoding an-tsarimihetsika avo lenta, dia manoro hevitra izahay mametraka baiko be dia be miaraka aminay ho an'ny ADV7401KSTZ-140.

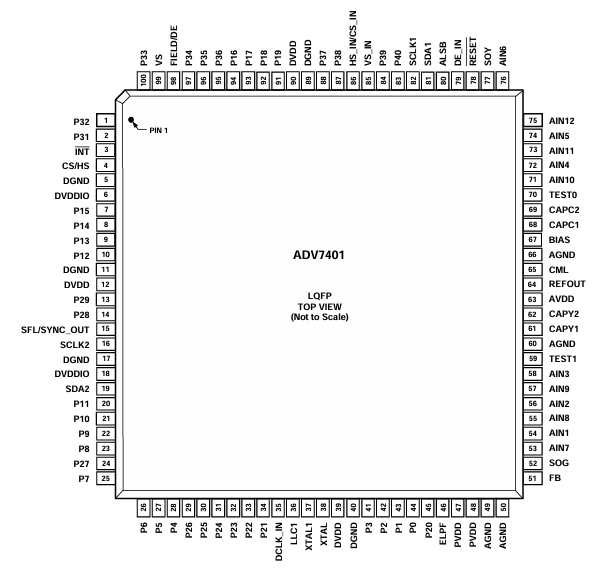

Adv7401KSTZ-140 PIN Configuration

Pin No.	Manao izany	Type	asa
5, 11, 17, 40, 89	DGND	h	Ground Ground.
49, 50, 66	AGND	h	Ground Ground.
6, 18	Dvddio	t	Digital I / O Famatsiana Voltage (3.3 v).
12, 39, 90	DVDD	t	Voltage nomerika digital (1.8 v).
63	Avdd	t	Voltage Analog (3.3 v).
47, 48	PVDD	t	Voltage Pll (1.8 v).
51	Fb	aho	Fampidirana haingana ny fidiovana haingana.Ity pin switches eo anelanelan'ny cvbs sy ny famantarana rgb Analog.
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	AIN1 to AIN12	aho	Fantsona fampidirana horonantsary.
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 to p9, p12 to p19	O	Lahatsary Pixel Output Port.
33, 32, 31, 30, 29, 24, 14, 13	P22 to P29	I / o	Horonan-tsary Input / Output Port.
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	P0 to p1, p10 to p11, p20 to p21, p31 to p40	aho	Lahatsary fampidirana horonan-tsary Pixel.
3	Int	O	Manelingelina.Ity pin ity dia mety ho ambany na mavitrika avo lenta. Rehefa miova ny sata SDP / CP dia manova ity mpikatroka PIN ity.Ny zava-nitranga izay Ny fanelingelenana dia eo ambany fifehezana ny mpampiasa.
4	HS / CS	O	Hs dia marika fampivoarana fampivoarana simponisation (SDP sy Mode CP).CS dia marika fampidinana simika digital composite (ary mety voafantina nandritra ny fomba CP).
99	Vs	O	Signal Output sy simponisation sy sdp sy CP mode).
98	Field / de	O	Signal Output sy horonan-tsarimihetsika an-tsaha (horonan-tsarimihetsika rehetra mifangaro mode).Ity PIN ity dia azo atao ihany koa raha azo atao ny manome famantarana (de) amin'ny fomba CP Mamela ny fifandraisana mivantana amin'ny hdmi / dvi tx ic.
81, 19	Sda1, sda2	I / o	I²c Port Serial Data Input / Fototra Pins.SDA1 no angon-drakitra tsipika ho an'ny seranan-tsambo sy SDA2 dia ny tsipika data ho an'ny VBI ReadBack Port.
82, 16	Sclk1, Schk2	aho	I²c Port Serial INPUT INPUT (Max Clock Rate of 400 KHZ). SCLK1 no tsipika famantaranandro ho an'ny seranan-tsambo sy sclk2 no tsipika famantaranandro ho an'ny Ny seranan-tsambo VBI Data ReadBack.
80	Alsb	aho	Ity pin ity dia misafidy ny adiresy I²C ho an'ny fanaraha-maso ny Adv2401 sy ny seranan-tsambo VBI.ALSB napetraka amin'ny lojika 0 mametraka ny adiresy ho an'ny fanoratana iray Ny fanaraha-maso ny seranan-tsambo 0x40 sy ny adiresy famakiana ho an'ny Port VBI amin'ny 0x21.Alsb napetraka ao amin'ny lojika lojika ny adiresy ho an'ny fanoratana iray mba hifehezana ny seranan-tsambo 0x42 sy Ny adiresy vakiteny ho an'ny Port VBI amin'ny 0x23.
78	Avereno	aho	Fampidiran-tsolika Reset, mavitrika.Rakitra ambany ambany ambany Ny sakan'ny 5 MS dia takiana ny hamerina ny Adv7401 Circuitry.
36	LLC1	O	LLC1 dia famantaranandro famoaham-bidy ho an'ny angon-drakitra piksel (Range dia 12,825 MHZ hatramin'ny 140 MHz ho an'ny ADV7401KSTZ-140; 12,825 MHZ hatramin'ny 110 MHz Ho an'ny adv7401bstz-110;12,825 MHZ hatramin'ny 80 MHz ho an'ny ADV7401BSTZ-80).
38	XTAL	aho	Fampidirana PIN hatramin'ny 28.63636 MHZ Crystal, na mety ho Mihoatra ny 3.3 V 28.63636 MHZ Clock Oscillator Loharano amin'ny famantaranandro ny adv7401.
37	Xtal1	O	Ity pin ity dia mifandray amin'ny Crystal Crystal 28.63636 MHZ Fampiasana fifandraisana amin'ny A 3.3 V 28.63636 MHZ Clock oscillator mba hampiasaina ho famantaranandro ho an'ny adv7401.Amin'ny fomba kristaly, ny kristaly dia tsy maintsy ho fototra.
46	Elpf	O	Ny sivana ivelany natokana ho an'ny trano ivelany dia tsy maintsy mifandray Ity PIN ELPF ity.
70	Test0	NC	Ity pin ity dia tokony avela tsy voafehy na mifatotra amin'ny alika.
59	Test1	O	Ity pin ity dia tokony avela tsy voafehy.
15	SFL / Sync_out	O	Subcarrier Funency Lock (SFL).Ity pin ity dia misy a Famoahana serial izay azo ampiasaina hanakanana ny Subcarrier Erewened rehefa Ity decoder ity dia mifandray amin'ny encoder horonantsary Analic Device Device. Ny sync_out dia ny signal output sy ny silamo fampandrenesana tsy misy afa-tsy amin'ny mode CP.
64	Refout	O	Famokarana volonta volonta anatiny.
65	Cml	O	Pin-mode mahazatra (cml) ho an'ny ADC anatiny.
61, 62	Capy1, capy2	aho	Network Adc Capacitor.
68, 69	CAPC1, CAPC2	aho	Network Adc Capacitor.
67	fitongilanana	O	Pinaling ivelany pin.Mampifandray ny soso-kevitra mpanohitra (1.35 kω) eo anelanelan'ny pin sy ny tany.
86	Hs_in / cs_in	aho	Azo amboarina ao amin'ny mode CP mba ho Digital HS Famantarana fampidirana na mari-pamantarana nomerika CS fampidirana ampiasaina amin'ny fitrandrahana ny fotoana ao anaty tariby 5 na fomba 3-wire rgb.
85	Vs_in	aho	Vs famantarana famantarana.Ampiasaina amin'ny fomba CP ho an'ny fomba fanontana tariby 5-Wire.
79	De_in	aho	Mampifanaraka ny mari-pahaizana fampidirana.Nampiasaina tamin'ny fidirana nomerika 24-bit Modille Port (ohatra, fanodinana angon-drakitra 24-bit RGB avy amin'ny DVI RX IC).
35	Dclk_in	aho	Famantarana famantaranandro famantaranandro.Ampiasaina amin'ny fomba fampidirana digital 24-bit (ohatra, ny fanodinana angon-drakitra 24-bit RGB avy amin'ny DVI RX IC) ary koa ao Fomba fampidirana CVBS Digital.
52	Søg	aho	Sync amin'ny fidirana maitso.Nampiasaina tamin'ny fomba sync sy ny lamosina.
77	soja	aho	Sync amin'ny fidirana Luma.Nampiasaina tamin'ny fomba sync sy ny lamosina.

ADV7401KSTZ-140 endri-javatra

• Ny fiovam-po analog-to-digital avo lenta: The ADV7401KSTZ-140 is equipped with four 10-bit Analog-to-Digital Converters (ADCs) that can operate at sampling rates up to 140 MHz.Ity fahaiza-manao ity dia mamela azy hanamafisana ny mari-pahaizana momba ny vahaolana avo lenta amin'ny fomba mahomby, izay mety ho an'ny fampiharana fanodinana horonantsary mandroso.

• Versatile input input Multiplexer: Ity fitaovana ity dia ahitana ny fampidirana an-jaza 12-channel iray izay ahitana ny fanohanana haingana tsy misy banga.Ity fampiasa ity dia ahafahana mifamadika eo anelanelan'ny loharanom-baovao analogo an-tsary isan-karazany tsy misy fotony, izay mitaky fitakiana fampidirana isan-karazany ho an'ny rafitra video.

• Fanohanana fenitra momba ny horonantsary feno: Ny Adv7401KSTZ-140 dia manohana ny fenitra loko maro be, anisan'izany ny NTSC, PAL, ary SECAM.Izy io koa dia afaka manodina ny fombafomba lahatsary toy ny 525p, 625p, 725p, ary 1080i, miantoka ny fifandraisana amin'ny endrika sy ny vahaolana isan-karazany manerantany.

• Graphics Digitization: Mahay manavaka ny sary an-tsary momba ny 1280 × 1024 amin'ny 75 HZ (SXGA), ny ADV7401KSTZ-140 dia mety amin'ny fampiharana mitaky ny fanodinana sary avo lenta, toy ny rafitra fanaraha-maso sy ny mari-panaovana digital.

• Fiovam-po amin'ny habakabaka mandroso: Ny fitaovana dia mampiditra ny Matrix fiovam-po 3 × 3 izay manamora ny fiovam-po mifanolo-bolo eo anelanelan'ny habaka loko samy hafa, toy ny YCRCB mankany RGB sy ny mifamadika amin'izany.Tsara ity fampiasa ity amin'ny fitazonana ny fahamarinan'ny loko sy ny kalitao amin'ny fampiharana multimedia.

• Digital Input Port: Ny Adv7401KSTZ-140 dia ahitana ny seranan-tsambo digital 24-bit izay manohana data avy amin'ny DVI / HDMI mpandray ICS.Ity endri-javatra ity dia manatsara ny fifandraisan'ny Chip miaraka amin'ireo loharanom-baovao nomerika maoderina, ahafahana mitambatra amin'ny rafitra maro isan-karazany.

• Fifanarahana fivoahana programa : Manolotra interface tsara programmble izay azo apetraka amin'ny 12-bit 4-bit 4: 4: 4 na 8-bit 4: 2: 2 Double data data (DDR) (DDR) PIXEL OUTPUT FINOANA.Ity fandanjalanjana ity dia manome antoka fa ny vokatra dia azo averina mba hanatratrarana ny filàna fampiharana manokana, na ho an'ny fitaovana fampitana na elektronika.

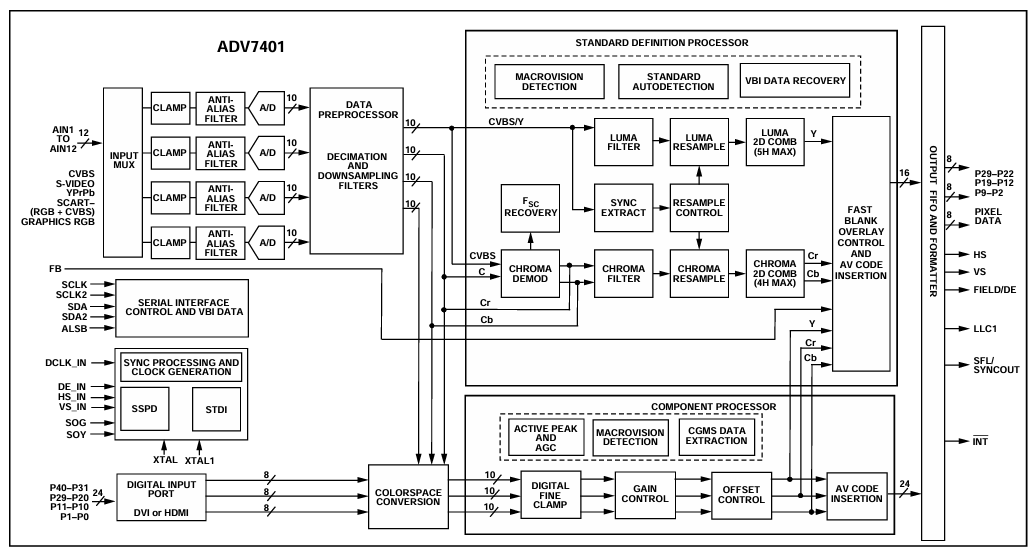

ADV7401KSTZ-140 diagram

Ny sary ao amin'ny ADV7401KSTZ-140 Manazava ny fanakorontanana anatiny ao anatin'ity decoder sy digitizer Advanced ityNy Chip dia manohana ireo endrika fampidirana marobe toy ny CVBS, S-Video, Ypbpr, ary RGB, ny rehetra noresahina tamin'ny alàlan'ny MUX INPUP izay mifidy ny Inputs 12 Analika (AIN1 mankany AIN12).Ny famantarana tsirairay voafantina dia mandalo a Clamp SY Filter anti-Alias Mba hanomanana ny famantarana ho an'ny Digitization amin'ny iray amin'ireo iray amin'ireo mpampivadika analog-to-digital an-doko 10-digital (A / D).

Vantany vao nomanina, ny famantarana dia zahana ao amin'ny Data preprocessor, izay ahitana Decimation SY Sivana downsampling Mba hampihenana ny tahiry data ary manomana famantarana ho an'ny fanodinana nomerika bebe kokoa.Miankina amin'ny karazana fidirana, ny horonan-tsary dia mety amboarina amin'ny alàlan'ny Mpanamboatra famaritana fenitra na ny Processor singa.ny SD processeur Fambara famantarana sy s-Video sy S-Video, manatanteraka asa toy ny Chroma Demodulation, Luma sy Chroma fanivanana, Asio fanivanana, ary Resampling, Fiantohana mazava ny fisarahana ny luminance sy ny kromanika.Dia ahitana ny fiasa toy ny Fikarohana MacRovion SY VBI Data Famerenana.

Ho an'ny horonantsary singa, ny Processor singa tompon'andraikitra amin'ny asa toy ny Mifehy, Fanitsiana an-tànana, ary Peak mavitrika SY AGC fanitsiana.Ao anatin'izany CGMS SY Macrovision Fikarohana angon-drakitra ho an'ny fanarahan-dalàna fiarovana.Ho fanampin'izany, misy College Convession hampifanaraka Ycbcr na RGB famantarana amin'ny endrika famolavolana takiana.Ireo marika rehetra vita dia miova ao amin'ny Output FIFO SY Formatter, izay ifantohan'izy ireo, namboarina, ary namboarina alohan'ny famoahana ny angon-drakitra piksel nomerika miaraka amin'ny famantarana famantarana toy ny HS, Vs, Field / deary ny hafa.Ny sary dia mampiseho koa ny fanohanana DVI na HDMI Input amin'ny alàlan'ny seranan-tsambo nomerika 8-bit Serial Fifehezana interface ho an'ny serasera sy ny fanitsiana.

ADV7401KSTZ-140 Famaritana manokana

Type	fikirana
mpanamboatra	Analog Devices Inc.
Packaging	lovia
Sata part	Mavitrika
asa	Decoder, Digitizer
Rindranasa	Horonan-tsary mpanjifa
Fenitra	Itu-r bt.656, ntsc, pal, secam
Mifehy ny interface tsara	Serial
Voltage - famatsiana	1.65v ~ 3.6v
Typeing Type	Tendrombohitra
Fonosana / tranga	100-LQFP
Package mpamatsy mpamatsy	100-LQFP (14x14)
Laharana vokatra fototra	ADV7401

ADV7401KSTZ-140 fampiharana

Televes avo lenta (HDTVS)

Ny Adv7401KSTZ-140 dia ampiasaina amin'ny karazana hdtvs isan-karazany, ao anatin'izany ny LCD, DLP ™, Plasma, Models ary CRT CRT, mba hamongorana sy hanodinana ireo marika horonantsary marobe.Ny fahaizany mitantana ny fenitra fampielezam-peo maro sy ny endriny maro dia singa manan-danja amin'ny fiantohana ny fifanarahana malalaka sy ny famoahana horonantsary avo lenta amin'ny teknolojia fahitalavitra.

Projectors

Ity decoder video ity dia manan-danja ao amin'ny preejectors roa sy DLP, izay mampitombo ny fahaiza-manao fanodinana horonantsary.Izy io dia mamela ny mpiadidy hanombohana ny votoatin'ny vahaolana avo lenta, izay mahatonga azy ho tsara indrindra ho an'ny trano fanolorana teatra sy tontolo iainana matihanina.

Boaty napetraka (STBS) miaraka amin'ny rakitsary manokana (PVR)

Ao amin'ny boaty napetraka, ny Adv7401KSTZ-140 dia manamora ny decoding amin'ny endrika horonantsary isan-karazany, raha hijery sy firaketana ny votoaty avy amin'ny loharano samihafa.Ity endri-javatra ity dia manohana ny fiasa amin'ny firaketana an-tsary momba ny lahatsary manokana, ny fomba fijerena sy ny fisoratana anarana.

Mpandray an-tsary ny horonantsary-horonan-tsary (AVRS)

Ny Chip manatsara ny horonantsary Audio-Video dia mandray amin'ny alàlan'ny fampidirana ny fahaiza-manao horonan-tsary Bobrust miaraka amin'ny fitantanana audio.Ity fampifangaroana ity dia tsara ho an'ny Avrs ampiasaina ao amin'ny rafitra fialamboly an-trano, manome traikefa am-peo sy horonan-tsary ao anaty fitaovana iray.

Mpanolotsaina Scan Multiformat

Ny Adv7401KSTZ-140 dia ampiasaina amin'ny mpampivadika Scan Multiformat mba hanampy amin'ny fanodinana ireo marika horonantsary eo anelanelan'ny endrika sy ny vahaolana isan-karazany.Ity fampiharana ity dia lehibe amin'ny fiantohana ny fifanarahana sy ny fitazonana ny kalitaon'ny horonantsary manerana ny teknolojia sy ny fenitra samihafa.

DVD recorders miaraka amin'ny fanohanana ny fampidirana Scan Proclutive

Ao amin'ny Fakandriana DVD, ny Adv7401KSTZ-140 dia mitendry anjara amin'ny alàlan'ny decoding sy ny dikany ny marika horonantsary ho avy, hanohanana ireo fampidirana scancing.Ity fahaiza-manao ity dia mamela ny fandraisam-peo DVD hisambotra sy hitahiry ny votoatin'ny horonantsary kalitao avo lenta, izay mampitombo ny kalitao firaketana ankapobeny.

ADV7401KSTZ-140 ampahany mitovy

• ADV7401BSTZ-110

• ADV7401WBSTZ-110

• ADV7441ABSTZ-110

ADV7401KSTZ-140 dingana dingana

1. Safidio ny fomba fiasa fototra (Prim_Mode) sy ny fenitra horonantsary (vid_std): Ny fomba voalohany sy ny fisafidianana horonantsary dia zava-dehibe satria izy io no mamaritra ny fomba nanoratan'ny ADV7401KSTZ-140 ny mari-pamantarana lahatsary ho avy.Ny fisoratana anarana Prim_Mode dia mamantatra ny endrika voalohany amin'ny fampidirana horonantsary (e.g., ny NTSC, Pal), raha ny vidélNy fametrahana ireo registra ireo dia miantoka tsara fa ny decoder video dia afaka mitantana ireo toetra manokana ao amin'ny famantarana fampidirana, toy ny tahan'ny sy ny vahaolana.

2. Ampifamadiho ny famantaran'ny famantaranandro (latch_clk): Ny fametrahana famantaranandro latch dia zava-dehibe amin'ny fampifanarahana ny fanodinana ny angon-drakitra horonantsary.Amin'ny alàlan'ny fandaharana ny lisitry ny Latch_Clk, dia amboary ny fotoana hahatongavan'ilay angon-drakitra mba hampifanaraka ny fatra ny famantaranandro piksel.Zava-dehibe ity dingana ity mba hahazoana antoka fa ny decoder video dia misintona sy manamboatra ny piksel tsirairay amin'ny fotoana mety, hisorohana ny olana ara-potoana na ny kolikoly.

3. Apetraho ny tahan'ny pll Divider: Ity dingana ity dia ahitana ny fametrahana ny pll (loop loop) Divider Divider amin'ny alàlan'ny famokarana ny famoaham-bokatra Piksel mety amin'ny famoaham-bokatra Pixel.Amin'ny alàlan'ny fanaraha-maso ny fanaraha-maso (Pll_DIV_Man_en) sy ny fandaharana ny Pll_DIV_ratio, azonao atao tsara ny mameno ny famantaranandro amin'ny famoaham-bola mba hampitoviana ny filàna manokana na ny rafitra fanodinana manokana anao.Ity fifehezana marina ity dia tsara amin'ny fitazonana ny tsy fivadihana sy ny fampifangaroana manerana ny rojo fanodinana horonantsary.

4. Ampifamadiho ny VCo Range sy Pll Count Settings: Fametrahana ny VCo (Oscillator voafehy volavolan-tena) ary manitsy ny pump pums dia zava-dehibe amin'ny fanamafisana ny fatran'ny famantaran'ny pikantsary.Ny fisoratana anarana VCCo_range sy Pll_Qpump dia mamela anao hanatsara ny zava-bitan'ny Pll amin'ny toe-javatra isan-karazany, hiantohana ny hiarovana sy ao anatin'ny voafaritra tsara ny famantaranandro.

5. Apetraho ny halavan'ny tsipika maimaim-poana (fr_ll): Amin'ny toe-javatra izay very na tapaka ny fampidirana horonantsary, ny fametrahana ny tsipika maimaim-poana dia manampy amin'ny fitazonana ny famoahana tsy miovaova amin'ny alàlan'ny famaritana ny halavan'ny tsipika maimaim-poana.Amin'ny alàlan'ny kajy sy mametraka ny fisoratana anarana Fr_ll mifototra amin'ny vanim-potoana antenaina, ny ADV7401KSTZ-140 dia afaka manohy mamoaka rindran-tsary miaraka amin'ny fotoana mety, izay tsara ho an'ny fangatahana an-tsary tsy tapaka.

ADV7401KSTZ-140 Tombontsoa

Fampitoviana amin'ny Format Compatibility

Ny ADV7401KSTZ-140 dia mijoro ho an'ny fahafahany manohana ny fenitra horonantsary isan-karazany ao anatin'izany ny NTSC, PAL, SECAM, ary endrika avo lenta toy ny 720p sy 1080i.Izy io dia afaka mahazaka ny sary rgb amin'ny vahaolana SXGA.Ity fifamatorana lehibe ity dia mamela ny hampiasana ny sombin-tsofina amin'ny fampiharana isan-karazany nefa tsy manahy momba ny sakana amin'ny format.

Fanodinana horonantsary avo lenta

Fitaovana adc 10-bit efatra izay afaka santionany hatramin'ny 140 MHz, ny ADV7401KSTZ-140 dia miantoka ny fanodinana horonantsary avo lenta.Ity fahaiza-manao ity dia mamela azy hisambotra sy hanova ny famantarana horonantsary miaraka amin'ny mazava sy ny marim-pototra loko, izay manome ny fiterahana horonantsary ambony.Mahasoa izany amin'ny fampiharana izay zava-dehibe ny kalitaon'ny horonan-tsary, toy ny fijery ara-pitsaboana, ny famaritana avo lenta, ary ny rafitra fanaraha-maso fiarovana.

Famolavolana rafitra

Amin'ny fampidirana ny fampidirana horonantsary sy ny sary an-tsary momba ny haingam-pandeha sy ny rGB ny fampifangaroana ny sombin-tsary iray, ny ADV7401KSTZ-140 dia manatsotra ny famolavolana rafitra ankapobeny.Io fampidirana io dia mampihena ny isan'ny singa takiana amin'ny dingana famolavolana, ka hitarika tahiry vidiny amin'ny lafiny roa sy ny fivoriambe.Manatsara ny fitokisan'ny rafitra koa izy io noho ny fifandraisan'ny tsy fahombiazana sy ny hevi-dehibe tsy fahombiazana, ka mahatonga azy ho vahaolana mahomby amin'ny rafitra multimedia multimedia.

Safidy famoarana mora

Ny fitaovana dia manolotra fifampiraharahana azo avy amin'ny famokarana mora, afaka manohana ny 12-bit 4: 4: 4 sy 8-bit 4: 2: 2 Double Dange Dange (DDR) (DDR) Pixel Formats.Ity fandanjalanjana ity dia ahafahana manamboatra ny format Output mifototra amin'ny fepetra takiny manokana, na mila fahatokisana loko avo lenta ho an'ny sigara nomerika na endrika pikantsary miorim-paka izy ireo.Ity fahaiza-miaina ity dia miantoka fa ny ADV7401KSTZ-140 dia afaka ampiasaina amin'ny fomba mahomby amin'ny fampiasana samihafa.

Fampisehoana azo itokisana amin'ny toe-javatra isan-karazany

Natao hampiasaina ao anaty mari-pana amin'ny mari-pana amin'ny mari-pana-40 ° C, 85 ° C, ny ADV7401KSTZ-140 dia namboarina mba hanatanterahana ny toe-piainana maro be.Io herim-po io dia mahatonga azy io ho ampiasaina amin'ny fampiharana ivelany, ny toe-javatra indostrialy, ary ny toe-javatra hafa izay ahiahy ny fihenan'ny mari-pana.Azonao atao ny miantehitra amin'ny fitaovana mba hihazonana fampisehoana tsy tapaka, na inona na inona zava-tsarotra thermal izay mety hitranga amin'ny tontolo iainana.

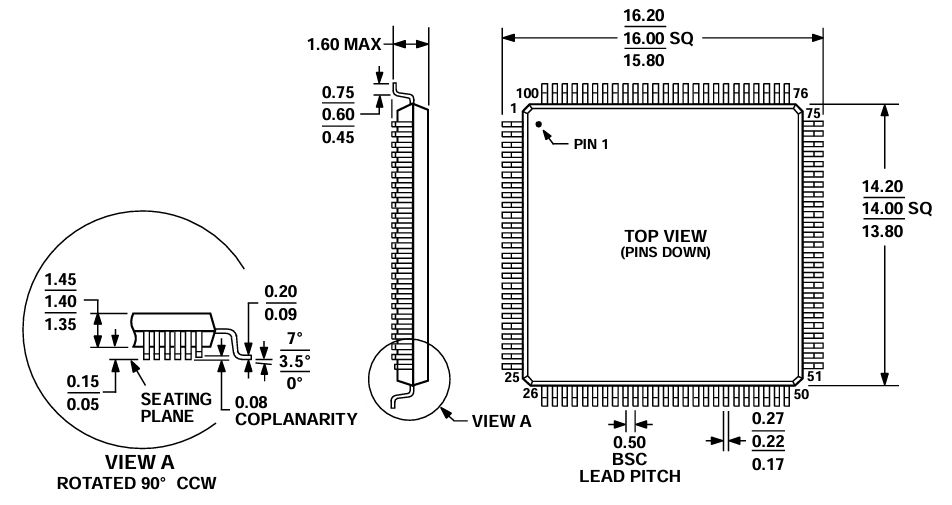

ADV7401KKSTZ-140 Feno fonosana

Feno fonosana fonosana

fikirana	Dimension (MM)
Haben'ny vatana (mahazatra)	14.00 × 14.00
Haben'ny vatana (Min - Max)	13.80 - 14.20
Total Lead Dan (Min - Max)	15.80 - 16.20
Ny haavon'ny fonosana (Maximum)	1.6
Ny haavon'ny vatana (Min - Max)	1.35 - 1.45
Mitarika sakany (Min - Max)	0.17 - 0.27
Mitarika pitch (elanelana fototra)	0.5
Ny haavon'ny fiantsoana	0,05 - 0.15
Zoro tariby taratra	0 ° - 7 °
Ny Coplanarity mitarika (ambony indrindra)	0.08

Famoahana fonosana

ADV7401KSTZ-140 Mpanamboatra

Ny Adv7401KSTZ-140 dia ny hetsi-panoherana multifmat sy ny decoder sy ny kisary sokay izay namboarina Analog Devices Inc., Mpitarika malaza ao amin'ny indostrian'ny Semiconductor.Fantatra noho ny fanavaozana azy ireo sy ny fahatokisany, ny fitaovana analog fitaovana dia manam-pahaizana manokana amin'ny fampandrosoana sy ny famokarana fizarazarana maro isan-karazany ho an'ny fampiharana fanodinana famantarana.Ny fahaizan'ny orinasa dia miantoka fa ny ADV7401KSTZ-140 dia mahavita mandefa horonantsary horonantsary avo lenta, manohana ny endrika sy fenitra horonantsary isan-karazany ho an'ny fampiharana multimedia.

Famaranana

Ny Adv7401Kstz-140 dia mijoro ho vahaolana matavy sy mora vidy amin'ny fangatahana horonantsary fanodinana horonantsary.Miaraka amin'ny fanohanana ny fenitra horonantsary manerantany maneran-tany, ny digitisation RGB avo lenta, ny endrika famoahana fandaharana, ary ny fandidiana manerana ny mari-pana eo amin'ny mari-pana eo amin'ny mari-pana eo amin'ny mari-pankasitrahana, dia manome ny fahatokisana sy fampisehoana amin'ny tontolo mpanjifa sy matihanina.Na manatsara ny rafitra multimedia, ny fanamorana ny maritrano famolavolana, na ny fiantohana ny fifandraisany manerana ny endrika isan-karazany, ity decoder / digitizer ity dia manome tombony.Ny Adv7401KSTZ-140 dia mijanona ho singa maro sy vonona ho an'ny fampidirana ny rindranasa horonantsary mitambatra.
