ARID9C2051-24PU Microcontroller Guide: Curcuit Diagram, antsipirihany Pinout, ary ny Datasheet Ingights

Ny AT89C2051-24PU Microcontroller amin'ny teknolojia microchip, fitaovana CMOs 8-bit iray ao anaty fonosana DIP 20-PIN 20-pin dia mitondra fahombiazana sy fandidiana ambany amin'ny rafitra ambany.Fantatra noho ny famolavolana sy ny famonjeny feno heriny, ity microcontroller ity dia mety tsara amin'ny fampiharana mahery vaika izay mitaky ny fahatokisana sy ny fiainana fitaovana.Ao amin'ity lahatsoratra ity, dia mandinika ny endriny isika, ao anatin'izany ny torolàlana momba ny torolàlana feno, ny fomba fitehirizana herinaratra, ary ny fahaiza-manao analogika mitahiry, manasongadina ny fiantraikany azo ampiharina manerana ny fampiharana teknolojia isan-karazany.Avy amin'ny fakana an-trano an-trano mankany amin'ny rafitra sy ny haingam-pandeha ambany indrindra, ny AT89C2051-24pu dia maneho ny fifandanjana eo amin'ny fampitana sy ny fampiasana.

katalaogy

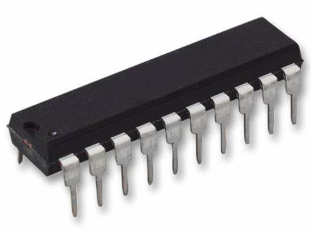

Ny fijerena ny AT89C2051-24PU

ny At89c2051-24pu dia natao ho an'ny fitakian'ny fampiharana ambany-volotena.Ity microcontroller 8-bit ity dia mirehareha amin'ny rafi-pitantarana tsy misy haingam-pandeha ary manintona ny tanjany avy amin'ny torolalana MCS-51.Ity fitambatra ity dia manome fampisehoana azo itokisana sy mahomby.Amin'ny alàlan'ny fanenona miaraka amin'ny fahatsiarovana CPU sy tselatra mahery vaika, dia misy vahaolana ara-toekarena sy mifanaraka amin'ny fampiharana isan-karazany.

Ny singa fototra amin'ny at89c2051-24pu dia ahitana fampitomboana analog mampitaha, oscillator, ary circuit.Ireo dia tohanan'ny endri-javatra mahomby amin'ny angovo toa ny maoderina ambany ambany.Ity fivoriambe ity dia mamela ny fandidiana mikorontana miaraka amin'ny fanjifana angovo kely indrindra

• Fomba fanao: Tsy manafoana ny CPU ity fomba ity fa mitazona ny singa lehibe hafa mavitrika.Manaporofo izany fa mahasoa amin'ny toe-javatra mitaky ny fiomanana maharitra tsy misy fatiantoka data.

• Fomba maoderina: manakana ny oscillator raha arakaraka ny fitandremana ny angon-drakitra RAM mandra-pahatongan'ny famerenan'ny hardware.Ity paikady ity dia takiana amin'ny fiarovana ny hery, indrindra amin'ny fitaovana miasa amin'ny bateria.

Ny microcontroller dia mandray ny baomba 2k amin'ny fahatsiarovana tselatra sy 128 baoty RAM.Manohana ireo fangatahana mila fahazoana fahatsiarovana maotina.Ankoatr'izay, miaraka amin'ny andalana 15 i / o / 15 dia ahafahany mifandray be dia be ny peripheral, ka manatsara ny fampitaovana azy amin'ny toe-javatra samihafa.Ny fahaizan'ny AT89C2051-24PU dia miitatra bebe kokoa miaraka amin'ny time / mpanisa tsy misy 16-bit ho an'ny asa Time voafaritra tsara.Fampitomboana analogika namboarina ho an'ny fanatanterahana ny fiasa sarotra sy ny fitantanana ny fanodinana famantarana an-tsoratra ao amin'ny Chip.Ireo endri-javatra ireo dia mahatonga azy ho safidy tsara indrindra ho an'ny fampiharana mifangaro mitaky ny fepetra sy ny fahombiazan'ny fahombiazana.

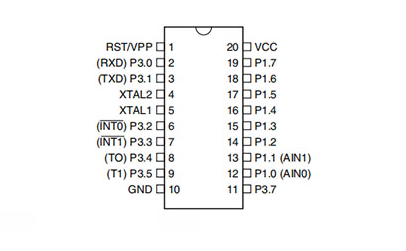

Konfigurasi Pin

Laharana PIN	Anarana PIN	Description
20	VCC	Mamokatra voltage.
10	Gnd	Tany.
19-dec	Port 1	Ny seranan-tsambo 1 dia 8-bit directional I / O Port.Port Pins P1.2 to p1.7 Manomeza fisintonana anatiny.P1.0 ary p1.1 dia mitaky ivelany pull-up.P1.0 sy P1.1 koa dia manompo toy ny fampidirana tsara (AIN0) sy ny Fampidirana ratsy (AIN1), tsirairay avy amin'ny an-jaza an-tsary an-tsary comparator.Ny mpitaingin-tsambo 1 mpamatsy vola dia afaka milentika 20 ma ary afaka mitondra fiara mampiseho mivantana.Rehefa 1s dia voasoratra ao amin'ny Port 1 PIN, dia azo ampiasaina toy ny inputs.Rehefa pins p1.2 to p1.7 dia ampiasaina ho toy ny fidirana ary voasarika ivelany ambany, izy ireo dia hanome loharano (IIL) noho ny fisintonana anatiny.Port 1 mandray data data ihany koa mandritra ny fandaharana sy ny fanamarinana.
2, 3, 6-9, 11	Port 3	Port 3 Pins P3.0 to P3.5, P3.7 dia fitoeram-pitantanana fito I / O Pins miaraka amin'ny fisintonana anatiny.P3.6 dia henjana amin'ny alàlan'ny fampidirana amin'ny vokatra ny compara-compara an-tsokosoko ary tsy azo idirana amin'ny maha-tanjona i / o pin. Ny mpitaingin-tsambo ao amin'ny seranan-tsambo 3 dia afaka milentika 20 ma.Rehefa 1s dia voasoratra ao amin'ny Port 3 Pins dia voasarika avo amin'ny fisintonana anatiny ary azo ampiasaina ho fampidirana.Araka ny Inputs, Port 3 Pins izay azo esorina ivelany ny loharano ambany (IIL) noho ny fisintonana.Seranan-tsambo 3 koa dia miasa ny fiasan'ny manokana manokana Endri-javatra amin'ny AT89C2051 Araka ny voasoratra etsy ambany:
		Port Pin - Alternate asa
		P3.0 - RXD (seranan-tsambo serial)
		P3.1 - TXD (Serial Output Port)
		P3.2 - int0 (interrup ivelany 0)
		P3.3 - int1 (int1 (ivelany ivelany)
		P3.4 - T0 (TIMER 0 INPUTE)
		P3.5 - T1 (TIMER 1 INPUTE)
		Ny seranan-tsambo 3 dia mahazo famantarana fifehezana vitsivitsy ho an'ny tselatra fandaharana sy fanamarinana.
1	voalohany	Rester Input.Ny Pins I / O rehetra dia averina amin'ny 1S raha vao rst Mandeha avo.Mitazona ny laharam-pahamehana voalohany ho an'ny tsingerin'ny milina roa, raha ny Oscillator dia mihazakazaka, avereno ny fitaovana.Ny tsingerin'ny milina tsirairay dia manao 12 oscillator na tsingerin'ny famantaranandro.
5	Xtal1	Fampidirana amin'ny oscillator oscillator sy fampidirana ny famantaranandro anatiny.
4	Xtal2	Output avy amin'ny oscillator oscillator.

At89c2051-24pu cad voafaritra

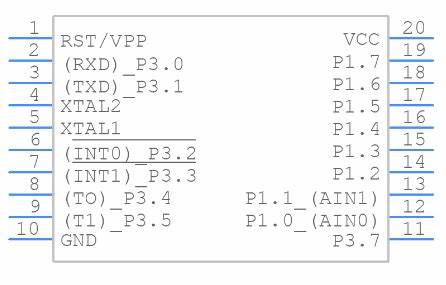

Famolavolana sary diagram

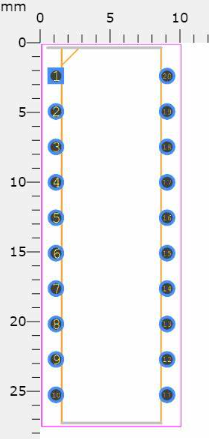

PCB Layout antsipirihany

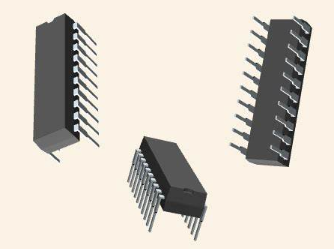

Fahitana 3D

Toetoetra

endri-javatra	Description
MCS®-51 Compatibility	Mifanaraka amin'ny vokatra MCS®-51
Fahatsiarovana Flash	2k bytes amin'ny fitadidiana tselatra
Fahatsiarovana fahatsiarovana	10 000 ny fanoratana / fanesorana
Solosaina voltage	2.7v to 6v
Frequency fiasa	Fitaovana static tanteraka: 0 HZ ka hatramin'ny 24 MHz
LOKO FAMPISORANA FAMPISORANA	LOHATENY SORATRA FIVORIANA FIVORIANA
RAM anatiny	128 x 8-bit ondrilahy anatiny
I / o andalana	15 andalana I / O andalana
Timer / Counter	Roa-bit 16-bit
Fanapahana loharano	Loharano enina fanelingelenana
Serial serasera	Channation Serial UART UART
Fitoerana mivantana mivantana	Available
Analog comparator	On-chip analog compara
Modely ambany	Modely sy haino aman-jery
Fanatanjahan-tena	Maitso (PB / halide-maimaim-poana) safidy fonosana

Famaritana ara-teknika

Type	fikirana
Fotoana fitarihana orinasa	10 herinandro
tendrombohitra	Amin'ny alàlan'ny lavaka
Typeing Type	Amin'ny alàlan'ny lavaka
Fonosana / tranga	20-DIP (0.300, 7.62mm)
Isan'ny pins	20
Isan'ny I / OS	15
Mari-pana	-40 ° C ~ 85 ° C TA
Packaging	Tube
ANDIAN-DAHATSORATRA	89c
MIVOAKA	1995
Kaody Jesd-609	F3
Kaody PBFree	ENY
Sata part	Mavitrika
Moisture Sensitivity Level (MSL)	1 (tsy manam-petra)
Isan'ny fiatoana	20
Toerana terminal	lafiny roa
Manome volonta	5V
hatetika	24Mhz
Laharana fizarana	At89c2051
Voltage famatsiana	5V
Solosaina volta-max (vsup)	6v
Herin'ny herinaratra	5V
interface tsara	Uart, usart
Haben'ny fahatsiarovana	2kb
Karazana oscillator	anaty
Haben'ny ram	128 x 8
Voltage - Famatsiana (VCC / VDD)	4v ~ 6v
UPS / UCS / Peripheral ICS	Microcontroller
Core processor	8051
peripherals	LED
Karazana fahatsiarovana fandaharana	Flash
Ny haben'ny Core	8-bit
Haben'ny fahatsiarovana	2kb (2k x 8)
fifandraisana	Uart / usart
Bit habe	8
Fotoana fidirana	24 μs
Manana ADC	tsy misy
Channels DMA	tsy misy
Sakan'ny bus bus	8B
PWM fantsona	tsy misy
DAC Fantsona	tsy misy
Isan'ny timers / counter	2
Adiresy ny sakan'ny bus	8B
Isan'ny fantsona UArt	1
hahavony	4.963mm
NY FAHARETANY	26.92mm
sakany	7.112mm
Tongava svhc	Tsy misy svhc
Henjana ny taratra	tsy misy
Sata rohs	Rohs3 mifanaraka
Mitarika maimaimpoana	Mitarika maimaimpoana

Ampahany amin'ny specs mitovy

Laharana ampahany	mpanamboatra	Fonosana / tranga	Isan'ny pins	Sakan'ny bus bus	Isan'ny I / O	interface tsara	Haben'ny fahatsiarovana	Manome volonta	peripherals	Hijery fampitahana
At89c2051-24pu	Technology Microchip	20-DIP (0.300, 7.62mm)	20	8 B	15	Uart, usart	2 kb	5 v	LED	At89c2051-24pu vs at89lp2052-20pu
At89lp2052-20pu	Technology Microchip	20-DIP (0.300, 7.62mm)	-	-	18	-	-	3 v	LVD, por, Pwm, WDT	At89c2051-24pu vs at89lp2052-20pu
At89lp213-20pu	Technology Microchip	14-DIP (0.300, 7.62mm)	14	8 B	12	Spi, uart	2 kb	-	Brown-Out Detect / Reset, POR, PWM, WDT	At89c2051-24pu vs at89lp213-20pu
At89lp214-20pu	Technology Microchip	20-DIP (0.300, 7.62mm)	20	8 B	15	Spi, uart, usart	2 kb	3 v	Brown-Out Detect / Reset, POR, PWM, WDT	At89c2051-24pu vs at89lp214-20pu
Mc9rs08ka8cpj	NXP USA Inc.	14-DIP (0.300, 7.62mm)	14	8 B	12	Spi, uart, usart	2 kb	2.7 V	Brown-Out Detect / Reset, POR, PWM, WDT	At89c2051-24pu vs Mc9rs08ka8CP

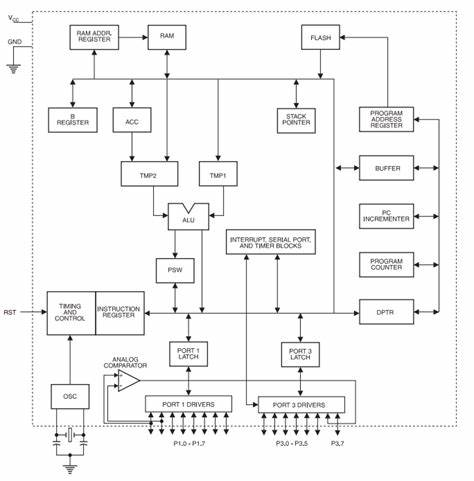

Diagram underal

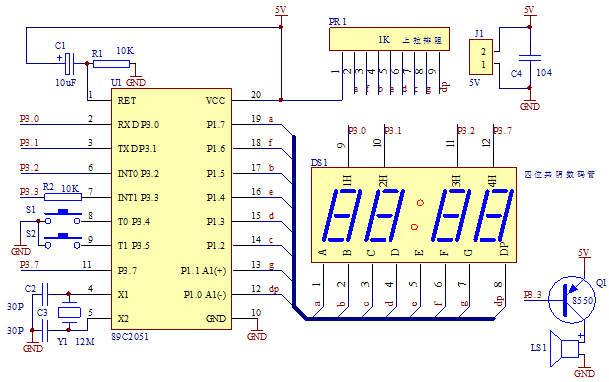

Famantaranandro elektronika mampiasa at89c2051

Ny famantaranandro nomerika dia maneho ny fotoana amin'ny alàlan'ny fampisehoana numeric, izay miteraka tsy fitoviana amin'ireo endrika analog nentim-paharazana.Ny fanatrehan'izy ireo dia tsy azo tanterahina ao an-trano, birao, ary faritra ho an'ny besinimaro noho ny fotoana ahafatesany sy ny famakiana azy ireo.Ity ampahany ity dia manambara ny fizotran'ny fananganana famantaranandro 4-bit amin'ny alàlan'ny AT89C2051.

Ny AT89C2051, ampahany amin'ny fianakaviana 8051-microcontroller, dia malaza amin'ny fahaizany sy ny fahaiza-miaina.Miaraka amin'ny 24mhz matetika, isan-karazany i / o andalana, timer, ary fanakanana ny fiasa, dia miodina amin'ny fampiharana samihafa napetraka.Ny fampiharana azy matetika dia manasongadina ny fahatokisany amin'ny tetikasa mivantana sy mahatsikaiky.

AT89C2051-24PU Flash fitahirizana

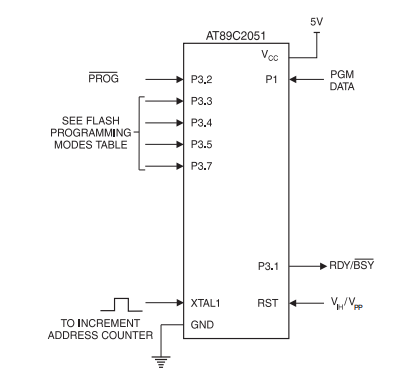

Fandaharana fitadidiana Flash

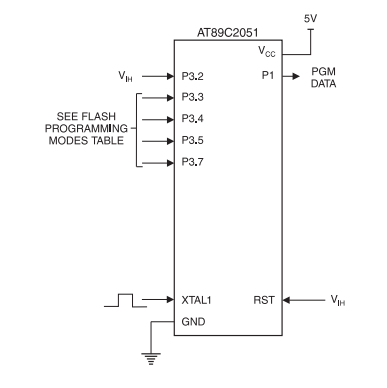

Fanamarinana fahatsiarovana Flash

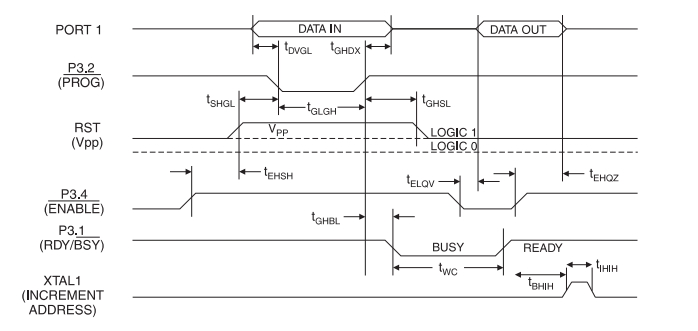

Ny fandaharam-pampandrindrana Flash sy ny fanamarinana

Mikaroka safidy hafa amin'ny at89c2051-24pu

Laharana ampahany	Category	Description	mpanamboatra
At89c2051-24pc	Microcontrollers sy processors	Microcontroller, 8-bit, flash, 8051 cpu, 24mhz, cmos, PDIP20, 0.300 santimetatra, plastika, MS-001AD, DIP-20	Atmel Corporation
At89c2051-24pi	Microcontrollers sy processors	Microcontroller, 8-bit, flash, 8051 cpu, 24mhz, cmos, PDIP20, 0.300 santimetatra, plastika, MS-001AD, DIP-20	Atmel Corporation
At89c2051-24pu	Microcontrollers sy processors	Microcontroller, 8-bit, flash, 8051 cpu, 24mhz, cmos, PDIP20, 0.300 santimetatra, maitso, plastika, MS-001AD, DIP-20	Atmel Corporation

Ny fampiharana ny at89c2051-24pu

Modely idle

Ny AT89C2051-24PU Microcontroller dia mampiditra ny fomba fiasa tsy misy dikany.Eto, raha ny CPU dia miato ny asany, singa fototra toa an'i Ram, Timers, seranan-tsambo, ary ny fanelingelenana dia manohy miasa.Ity fifandanjana ity dia manome vahaolana mahaliana ho an'ny fampiharana izay mitaky fiainana bateria maharitra mandritra ny fitazonana ny asa fototra.

Ny fahafahan'ny mode mody hampihenana ny fampiasana ny herinaratra dia manatsara ny halavan'ny fitaovana portable.Miaraka amin'ny fiheverana ny fiantraikany sy ny fiantraikany amin'ny tontolo iainana sy ny fampihenana ny fanjifana angovo dia lasa endrika manery ny famolavolana.Ny fampidirana an'io fomba io dia ahafahan'ny rafitra manatsara ny fahombiazan'ny fahombiazana, ny ankamaroany mandritra ny fotoana tsy misy.Ny fomba fiasa dia mahita fampiasana azo ampiharina manerana ny sehatra samihafa.

Amin'ny rafitra automatique, izay manangona data tsy tapaka, ny sensor, dia navitrika raha tsy takiana ihany.Ny fitaovana an-trano Smart dia mandray soa amin'ny alàlan'ny fiarovana ny angovo mandritra ny standby, kanefa hiantoka ny asa milamina.Fametrahana na fanatrarana sarotra na sarotra, izay tsy azo ampiharina ny fikojakojana matetika ary mahasoa indrindra avy amin'ny fananana famonjena.

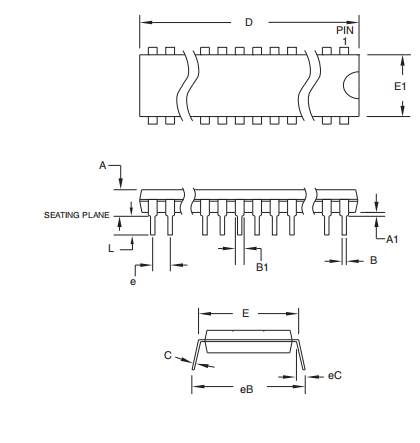

Fonosana

marika famantarana	Min (MM)	Nom (MM)	Max (MM)	Fanamarihana
ny	-	-	5.334
A1	0.381	-	-
D	24.892	-	26.924	Fanamarihana 2
f	7.62	-	8.255
E1	6.096	-	7.112	Fanamarihana 2
amin '	0.356	-	0.559
B1	1.27	-	1.651
L	2.921	-	3.81
C	0.203	-	0.356
EB	-	-	10.922
EC	0	-	1.524
f	2.540 tydy

Fanamarihana:

Ity fonosana ity dia mifanaraka amin'ny Jedec Reference MS-001, Doka miovaova.

Ny refy D sy E1 dia tsy asiana flash na poketra.Ny tselatra mavo na ny protrusion dia tsy mihoatra ny 0.25 mm (0.010 ").

Fanamboarana Insights

Ny teknolojia microchip dia miantso an'i Chandler, Arizona any an-trano, ary miroborobo eo amin'ny tontolon'ny microcontrollers sy ny semiconductors.Ity fikambanana ity dia ekena noho ny namoronana vahaolana holistic izay ambany kokoa ny risika amin'ny mpanjifa ambany tsy misy teti-bola mamelana raha mametraka bara avo ho an'ny vokatra.

Ny fanohanana ara-teknika dia mamorona ny lamosin'ny fanatitra microchip.Ny serivisy mpanjifa feno azy ireo dia manome hery anao mandritra ny fizotran'ny fampidirana.Tsy vitan'ny hoe manatanjaka ny fifandraisan'ny mpanjifa ihany fa miteraka kolontsaina azo itokisana sy fisainana mialoha.Ny fikatsahana tsy tapaka ny vokatra microchip dia mamirapiratra amin'ny fitiliana sy ny protocole hentitra sy tsara.Ny fepetra fanaraha-maso kalitao dia azo antoka fa ny vokatra dia miantoka ny vokatra manerana ny fampiharana isan-karazany, ary manatsara ny halavany sy ny fahatokisany.

Datasheet PDF

At89c2051-24pu Datasheets:

At89c2051.pdf

At89Lp2052-20pu Datasheets:

Bateria bateria cylindrical.pdf

At89lp214-20pu Datasheets:

Bateria bateria cylindrical.pdf

Fanontaniana matetika matetika [FAQ]

1. Inona no tsy fitovian-kevitra eo amin'ny AT89C51 sy AT89C2051?

Ny AT89C2051, miaraka amin'ny endrika misy azy sy ny famolavolana mahitsy, dia manolotra 2KB Rom sy 2 I / O / O / O / o Ports.Mifanohitra amin'izany, ny AT89C51 dia manome seranan-tsambo 4kb sy 4.Izany dia mahatonga ny AT89C2051 mety ho an'ny rafitra izay misy ny rantsan-kanina any ivelany, izay manome vahaolana mahomby amin'ny vidiny ho an'ny tetikasa ho laharam-pahamehana.

2. Ahoana no fomba fampitahana ny fomba fandaharana amin'ny at89c2051 amin'ny at89s2051?

Fifaneraserana programming: Ny AT-Series dia mampiasa fomba Parallel Parlel, raha ny ARID9S2051 avy amin'ny andiany STC dia mampiasa seranan-tserasera amin'ny seranan-tsambo miaraka amin'ny interface tsara max232.Izany dia misy fiantraikany amin'ny fifandraisanao amin'ny hardware, ny fandraisana fanapahan-kevitra mifototra amin'ny fahazoana fitaovana sy ny filàna.

3. Ahoana no maha samy hafa ny at89c2051 sy 89c51 mcus?

Ny AT89C2051, manolotra ny antsasaky ny fahatsiarovana ny 89c51 ary tsy hita ny P3.7 PIN, dia manome toerana voafetra.Ny fanerena matetika dia mitarika amin'ny filazana ny tenin'ny fivoriambe, ilaina ny mandinika tsara ny filàna fampiharana rehefa mifantina ny lampihazo mety.

4. Inona ny karazana fonosana ho an'ny at89c2051-24pu?

Azo alaina ao anaty fonosana roa-dual 20-pin (DIP), izay manatsotra ny ezaka ataon'ny pototy sy ny famokarana kely.

5. Iza ny torolàlana napetraka ny fanohanana AT89C2051-24pu?

Ny AT89C2051-24PU dia manohana ny torolalana MCS-51.Ity fenitra voalamina tsara ity dia manohana ny fampiharana isan-karazany na dia eo aza ny haben'ny voafetra.

6. Karazan-kafe inona no ao amin'ny AT89C2051-24pu?

Fitaovana CPU 8-bit, mandanjalanja ny fampisehoana sy ny fahatsorana, ka mahatonga azy io ho tsara amin'ny asa rafitra misy azy.

7. Ahoana no fomba anohanan'ny AT89C2051-24pu ny fandidiana ambany indrindra?

Ny lojika static ao amin'ny at89c2051-24pu dia ahafahana mahomby amin'ny fomba mahomby ambany.Ity dia mahasoa amin'ny fampiharana mifantoka amin'ny fanalefahana ny fanjifana herinaratra, toy ny fitaovana miasa amin'ny bateria.

8. Ahoana no niarovan'i Ram rehefa tsy mihetsika ny oscillator?

Ny votoatin'ny RAM dia tazomina amin'ny alàlan'ny maoderina herinaratra rehefa esorina ny Oscillator, miantoka ny fitehirizana angon-drakitra amin'ny fanjakana ambany.Ity endri-javatra ity dia ampiasaina izay misy ny tsy fivadihan'ny data dia mijanona ho laharam-pahamehana na dia eo aza ny fetran'ny angovo.

9. Inona no endri-javatra atolotry ny at89c2051 ho an'ny asa ambany indrindra?

Miaraka amin'ny lojikany static, ny AT89C2051 dia manohana ny fampiasa amin'ny fomba ambany ambany, ka izany no manatsara ny fahombiazan'ny herinaratra nefa tsy mampandefitra ny fampisehoana.

10. Rahoviana ny CPU no mijanona?

Amin'ny fomba fiasa, ny fijanonan'ny CPU raha toa ny peripherals dia mijanona ho mavitrika, mamela ny fiasa peripheral hanohizana hatrany raha tazomina.

11. Inona no nanjo an'i Ram raha nijanona ny Oscillator?

Ny Ram dia mijanona ho tsy mihetsika na dia tsy mitsahatra aza ny Oscillator, ka miaro ny angon-drakitra mandritra ny tetezamita ambany, izay mavitrika amin'ny fangatahana fangatahana angon-drakitra azo itokisana.
