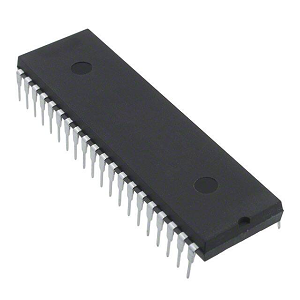

AT89S52-24PU Microcontroller: Alternatives, Pinout ary Datasheet

Ity lahatsoratra ity dia mandinika ireo microcontroller at89s52-24pu, manasongadina ny toetrany, ny fampiasana azo ampiharina ary ny fomba mahomby amin'ny fomba mahomby sy ny fanatanterahana ny hery sy ny fanatanterahana ny fangatahana fampiharana.Nalaza ho an'ny fitadidiana ny tselatra 8k sy ny fanjifana herinaratra ambany, ity fitaovana ity dia tsara ny mijery ny fahombiazan'ny angovo miaraka amin'ny fampiasa amin'ny herin'ny bateria.

katalaogy

Inona ny at89s52-24pu?

ny At89s52-24pu Ny microcontroller dia fitaovana tena mahay mandanjalanja izay mampiditra CPU 8-bit miaraka amin'ny fitadidiana tselatra amin'ny alàlan'ny sombin-tsofina iray.Amin'ny alàlan'ny fanararaotana ny teknolojia fitadidiana tsy ampivoarana Atmel, ity microcontroller ity dia mihazona mifanaraka amin'ny torolalana fampianarana 80c51.Ny tselatra an-tsokosoko an-tsokosoko dia miverimberina amin'ny filàna isan-karazany amin'ny rafitra fanaraha-maso isan-karazany amin'ny fomba izay mahomby sy mahomby.Ny microcontroller dia misy 8k amin'ny tselatra ary 256 baoty RAM, manome fahafaha-manao be dia be amin'ny fandaharam-potoam-pandrosoana sy ny fikarakarana ny fampiharana mitaky ny fangatahana data saro-takarina.Ny fampidirana ny 32 jeneraliko amin'ny ankapobeny dia manome ny versatility hampifandray peripherals isan-karazany.

Miaraka amin'ny timer / bit 16-bit telo, ny AT89S52-24pu dia manohana ny fiasa miorina amin'ny fotoana, izay sarobidy amin'ny fanodinana data sy ny fifehezana ny data.Ny mpanondro Dual Data dia manatsara ny fitantanana ny angon-drakitra, manohana ny toe-javatra famindrana angon-drakitra haingana.Ny timer Watchdog dia manampy ny fahatokisana amin'ny alàlan'ny famerenana ny rafitra mandritra ny tsy fanarahan-dalàna rindrambaiko, endri-javatra iray ankasitrahana ny sehatra izay laharam-pahamehana mandritra ny fotoana maharitra.Ny fahaizan'ny microcontroller ho an'ny fandidiana static amin'ny fanampiana isan-karazany manampy amin'ny fandanjalanjana ny fampisehoana amin'ny herinaratra.Ny fisian'ny fomba fitehirizana herinaratra, ao anatin'izany ny helony sy ny herinaratra, dia manasongadina ny fomba fiasa miasa amin'ny bateria, miantoka ny fihazonana ny votoatiny mandritra ny dingana-didy.Ireo endri-javatra ireo dia miresaka momba ny olana momba ny fahombiazan'ny angovo, araka ny porofon'ny fananganan-jaza amin'ny fitaovana portable sy miasa.

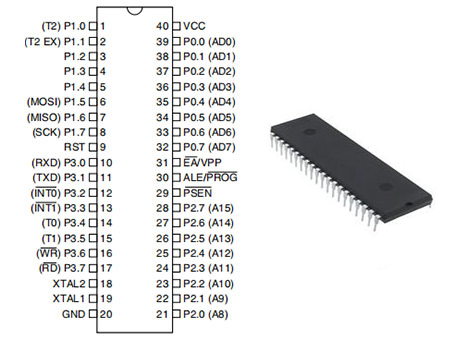

At89S52-24PU PIN Configuration

Pin no	Anarana PIN	Description
1-8	Port 1	Interface 1 dia manana fisintonana anatiny ary misy 8-bit bidirectional i / o seranan-tsambo.Ny fidirana TTL efatra dia afaka milentika / loharano ao amin'ny seranan-tsambo 1 mpamoaka buffers.Rehefa 1s dia voasoratra ao amin'ny Port 1 Pins, ny fisintonana anatiny Esory ho avo izy ireo, avelao izy ireo hampiasaina ho fampidirana.Noho ny anatiny pull-up, seranan-tsambo 1 pins (IIL) toy ny fampidirana.Ankoatr'izay, araka ny aseho ao amin'ny latabatra, ny P1.0 ary P1.1 dia azo apetraka mba ho ilay famandrihana / counter 2 external input input (p1.0 / t2) sy ny Famandrihana / counter 2 Trigger Input (P1.1 / t2ex), tsirairay avy.Mandritra ny tselatra Ny fandaharana sy ny fanamarinana, ny seranan-tsambo 1 dia mandray ny adiresy ambany ihany koa bytes.
9	voalohany	Tokony haverina ny fidirana.Raha ny oscillator Miasa, avo lenta amin'ity PIN ity ho an'ny tsingerin'ny milina roa milina. Rehefa vita ny fiambenana dia lasa, ity pin ity dia miakatra avo ho an'ny 98 oscillator fe-potoana.Ity endri-javatra ity dia azo esorina amin'ny fampiasana ny bitika disrto amin'ny sfr auxr (adiresy 8eh).Ny fametahana avo dia azo atao amin'ny alàlan'ny default Disto.
10-17	Port 3	Ny seranan-tsambo 3 dia bidirectional 8-bit 8-bit I / O Port.Ny fidirana TTL efatra dia mety hilentika na ampidirina amin'ny alàlan'ny mpamoaka entana ao amin'ny seranan-tsambo. Rehefa soratana 1 ny 1s dia soratana ao amin'ny Pins 3, ny fisintonana anatiny dia misintona azy ireo, mamela azy ireo hampiasaina ho fampidirana.Noho ny fisintonana, seranan-tsambo 3 no dia misintona ivelany ny loharano ambany (IIL) ho fampidirana.Ho an'ny tselatra Ny fandaharana sy ny fanamarinana dia ny seranan-tsambo 3 dia mandray famantarana vitsivitsy mifehy.Araka ny voalaza Ao amin'ny tabilao etsy ambany, ny seranan-tsambo 3 dia manohana ny fiasa amin'ny ARIDA AT89S52 Endri-javatra manokana.
18	Xtal2	Output avy amin'ny oscillator oscillator.
19	Xtal1	Fampidirana amin'ny oscillator oscillator sy fampidirana ny famantaranandro anatiny.
20	Gnd	Tany.
21-28	Port 2	Port 2 dia bidirectional 8-bit 8-bit Port.Ny fidirana TTL efatra dia mety hilentika / loharano ao amin'ny seranan-tsambo 2.Rahoviana Ny 1s dia nosoratana mba hanoratana port 2, ny fisintonana anatiny dia misintona azy ireo, avelao izy ireo dia ampiasaina ho fampidirana.Noho ny fisintonana anatiny, seranan-tsambo 2 no no manosika ny ambany ambany (IIL) ho fampidirana.Mandritra ny fetches avy amin'ny fahatsiarovana ny fandaharana ivelany sy ny fidirana amin'ny fitadidiana data ivelany izay ampiasaina Ny adiresy 16-bit (MOVX @ DPTR), ny seranan-tsambo 2 dia mamoaka ny adiresy avo lenta. Rehefa mamindra ny 1S, Port 2 dia mampiasa fisintonana mahery vaika ao anatin'izany Fampiharana.Ny seranan-tsambo 2 dia mamoaka ny votoatin'ny fisoratana anarana P2 manokana Mandritra ny fidirana amin'ny adiresy 8-bit amin'ny fitadidiana data ivelany (MOX @ ri).nandritra Ny fandaharana Flash sy ny fanamarinana, ny seranan-tsambo 2 Ankoatra izany dia mahazo ny baiko avo adiresy bits sy famantarana fifehezana isan-karazany.
29	Psen	Ny famakiana ny strebe amin'ny alàlan'ny fahatsiarovana ny fandaharana ivelany dia antsoina Ny fivarotana fandaharana dia mamela (PSEN).PSEN dia navitrika indroa ny tsingerin'ny milina tsirairay rehefa Ny AT89S52 dia ny kaody mandeha amin'ny fahatsiarovana ny fandaharana ivelany, miaraka amin'ny PSEN roa Ny fampahavitrihana dia tsy niraharaha nandritra ny fidirana isaky ny fitadidiana data ivelany.
30	Ale / prog	Ny adiresy adiresy dia mamela (ALE) OUTCUTUT PULSE INDRINDRA Taratasy ambany ny adiresy mandritra ny fidirana amin'ny fahatsiarovana ivelany.nandritra Fandaharana Flash, ity PIN ity dia manompo ihany koa amin'ny fidirana programa (prog). Ale dia avoaka amin'ny tahan'ny tsy miova amin'ny 1/6 ny fatran'ny oscillator amin'ny mahazatra fandidiana ary azo ampiasaina amin'ny fotoana na famantaranandro ivelany.Na izany aza, mandritra Ny fidirana isaky ny fahatsiarovana angon-drakitra ivelany, ny pulse iray alefa.Fametrahana bit 0 amin'ny toerana sfr 8eh hatramin'ny 0 dia manafoana ny ALe miasa raha tiana.Ale dia mavitrika ihany Rehefa napetraka ny bitika amin'ny alàlan'ny movx na torolalana movc.Raha tsy izany, ny PIN dia misandratra avo nefa malemy.Raha ny microcontroller dia amin'ny fomba famonoana ivelany, Ny fametrahana ny ALE-SECT BIT dia tsy misy fiantraikany.
31	EA / VPP	Mihodina ny fidirana ivelany.Mba hahafahan'ny fitaovana mankany Fehezo avy amin'ny faritra misy ny fandaharana any ivelany manomboka amin'ny taona 0000h ary miafara ao amin'ny ffffh, tsy maintsy mifandray amin'ny GNG i EA.Raha ny hidim-baravarana 1 dia fehezina, na izany aza, EA dia ho voafatotra anatiny.Ho an'ny famonoana programa anatiny, EA tokony hifamatotra amin'ny VCC.Mandritra ny fandaharana tselatra, ity PIN ity mandray ny fandaharam-potoana 12-volt dia mamela ny volavolan-kevitra (VPP).
32-39	Port 0	Interface dia 0 dia bidirectional 8-bit malalaka pataloha i / o seranan-tsambo. Ny PIN tsirairay dia afaka milentika ny fidirana TTL valo ho toy ny seranan-tsambo.Ny Pins ao amin'ny seranan-tsambo 0 dia afaka Ampiasaina ho toy ny inputs avo lenta raha ny 1s no voasoratra ho azy ireo.Mandritra ny fidirana amin'ny fandaharam-pandrosoana sy ny fitadidiana data, ny seranan-tsambo 0 dia azo apetraka ihany koa ho toy ny Ady na fiara fitateram-bahoaka marobe.P0 dia ahitana ny fisintonana anatiny ao anatin'izany mode.Mandritra ny fandaharana tselatra, ny seranan-tsambo 0 dia mahazo ny kaody sy ny fiparitahana ihany koa izy ireo mandritra ny fanamarinana ny programa.Mandritra ny fanamarinana ny programa, fisintonana ivelany takiana.
40	VCC	Mamokatra voltage.

At89S52-24PU Symbol, dian-tongotra ary modely CAD

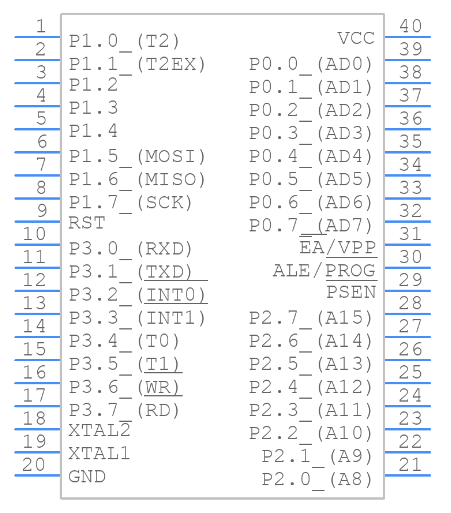

Symbolol at89s52-24pu

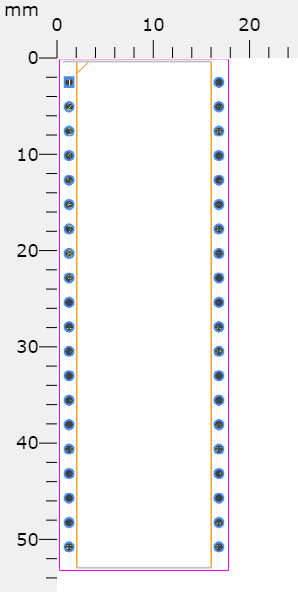

At89S52-24PU Fippankinana

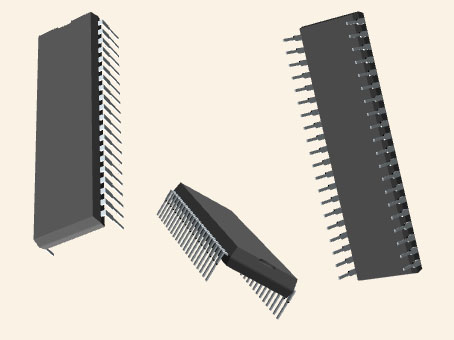

Modely AT89S52-24PU CAD

Endri-javatra amin'ny AT89S52-24pu

• fanarahana fenitra MCS®-51: mifanaraka tsara amin'ny fenitra MCS®-51, miantoka ny fahapotehana sy ny fampisehoana azo itokisana.

• 8K ISP Fahatsiarovana Flash: Mividy programa lehibe.Manohana hatramin'ny 10 000 ny tsingerin'ny fanoratana / famafana, mety amin'ny fampiharana maharitra.

• Vola betsaka (4v-5.5v): Adapt amin'ny tontolo famatsiana herinaratra isan-karazany.

• Fitaovana haingam-pandeha avo lenta: Mitantana ny fepetra static hatramin'ny 33 MHz, mandanjalanja ny fahombiazan'ny angovo miaraka amin'ny filàna fampisehoana.

• Fiarovana mampivarahontsana: Ny endri-javatra hidin-tsarimihetsika dia miaro ny fananana ara-tsaina.Manakana ny fidirana na fanovana tsy nahazoana alàlana.

• Ny fiasa I / O sy Timer dia miasa: Fampidirana mora amin'ny sensor sy fitaovana.Fanaraha-maso tsara mandritra ny fangatahana mitaky fotoana mitaky fotoana marina.

• Mpanoratra Dual Data: Mampiroborobo ny fahombiazan'ny angon-drakitra-mavesatra toy ny fanodinana famantarana sy ny fifandraisana.Manatsotra ny fitaterana angon-drakitra.

• Modely fitahirizana angovo: Ny fomba fanao sy ny haino aman-jery-ambany dia mampihena ny fanjifana angovo.Optimized ho an'ny fitaovana portable sy ny famolavolana maharitra.

AT89S52-24PU FANAMPINY MAMPIKA

Type	fikirana
Fotoana fitarihana orinasa	7 herinandro
tendrombohitra	Amin'ny alàlan'ny lavaka
Fonosana / tranga	40-DIP (0.600, 15.24mm)
Isan'ny I / OS	32
Mari-pana	-40 ° C ~ 85 ° C TA
ANDIAN-DAHATSORATRA	89s
Kaody Jesd-609	F3
Sata part	Mavitrika
Isan'ny fiatoana	40
Manome volonta	5V
hatetika	33mhz
Voltage famatsiana	5V
interface tsara	Uart
Fifandraisana mifandray	firapotsy
Typeing Type	Amin'ny alàlan'ny lavaka
Isan'ny pins	40
Watchdog Timers	ENY
Packaging	Tube
MIVOAKA	1997
Kaody PBFree	ENY
Moisture Sensitivity Level (MSL)	1 (tsy manam-petra)
Toerana terminal	lafiny roa
Terminal Pitch	2.54mm
Laharana fizarana	At89s52
Herin'ny herinaratra	5V
Haben'ny fahatsiarovana	8kb
Hafainganam-pandeha	24 MHz
Voltage - Famatsiana (VCC / VDD)	4V ~ 5.5v
Isan'ny bitika	8
peripherals	WDT
Ny haben'ny Core	8-bit
fifandraisana	Uart / usart
Fotoana fidirana	24 μs
Channels DMA	tsy misy
PWM fantsona	tsy misy
Isan'ny timers / counter	3
Isan'ny fantsona UArt	1
NY FAHARETANY	52.58mm
Tongava svhc	Tsy misy svhc
Sata rohs	Rohs3 mifanaraka
Karazana oscillator	anaty
Haben'ny ram	256 x 8
UPS / UCS / Peripheral ICS	Microcontroller
Core processor	8051
Karazana fahatsiarovana fandaharana	Flash
Haben'ny fahatsiarovana	8kb 8k x 8
Bit habe	8
Manana ADC	tsy misy
Sakan'ny bus bus	8B
DAC Fantsona	tsy misy
Adiresy ny sakan'ny bus	8B
hahavony	4.826mm
sakany	13.97mm
Henjana ny taratra	tsy misy
Mitarika maimaimpoana	Mitarika maimaimpoana

At89s52-24pu anjara mitovy

Ireo singa telo voatanisa amin'ny zo dia mitovy amin'ny voafaritra amin'ireo teknolojia microchip at89s52-24pu.

Laharana ampahany	mpanamboatra	Fonosana / tranga	Isan'ny pins	Sakan'ny bus bus	Isan'ny I / O	interface tsara	Haben'ny fahatsiarovana	Manome volonta	peripherals
At89s52-24pu	Technology Microchip	40-DIP (0.600, 15.24mm)	40	8 B	32	Uart	8 KB	5 v	WDT
At89c55wd-24pu	Technology Microchip	40-DIP (0.600, 15.24mm)	40	8 B	32	Spi, uart, usart	32 kb	5 v	WDT
At89s51-24pu	Technology Microchip	40-DIP (0.600, 15.24mm)	40	8 B	32	Uart, usart	4 kb	5 v	WDT
At89c51rc-24pu	Technology Microchip	40-DIP (0.600, 15.24mm)	40	8 B	32	Uart, usart	20 kb	-	WDT

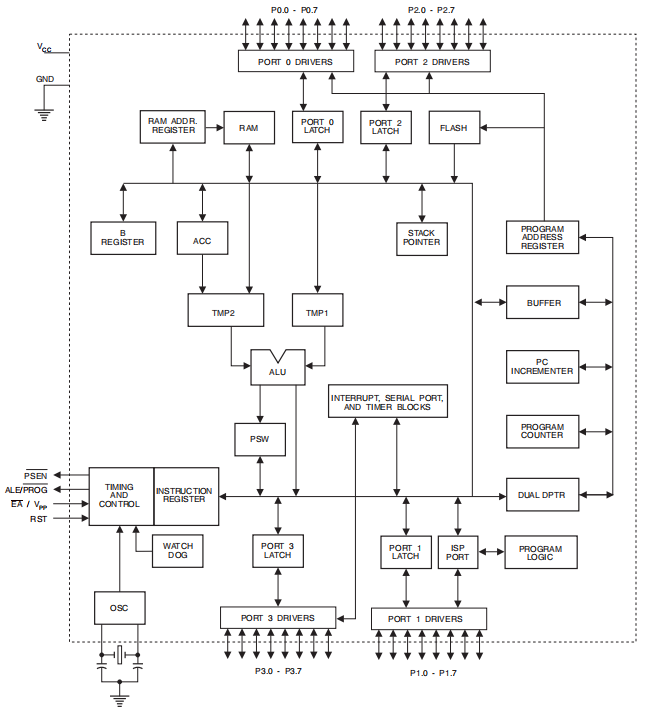

Kisary sakana miasa amin'ny at89s52-24pu

Ny sary eto ambany dia mampiseho ny firafitry ny sakana miasa amin'ny at89s52-24pu.

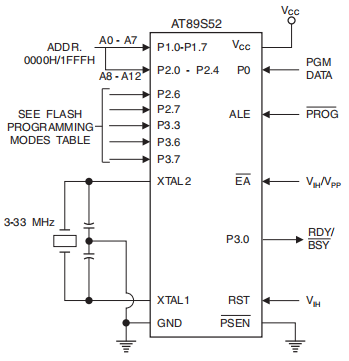

Fandaharana ny fitadidiana tselatra (mode Parallel)

Ny tarehimarika eto ambany dia mampiseho ny fizotran'ny fandaharana ny fahatsiarovan'ny tselatra amin'ny AT89S52-24pu amin'ny fomba Parallel.

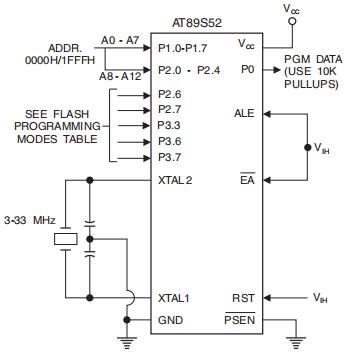

Manamarina ny fitadidiana tselatra (mode parallel)

Ny tarehimarika eto ambany dia mampiseho ny fizotran'ny fanamarinana ny fitadidiana tselatra amin'ny fomba Parallel ho an'ny At89S52-24pu.

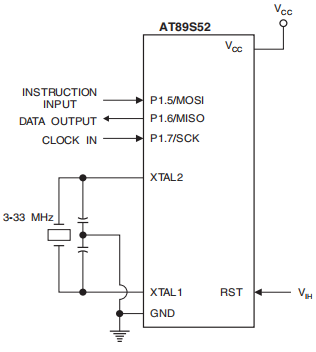

Serial Serial Serial Downloading

Ny tarehimarika eto ambany dia mampiseho ny fizotran'ny serial downloadinging ho an'ny fahatsiarovana tselatra at89S52-24pu.

Fomba fanoloana ny at89s52-24pu

Laharana ampahany	Description	mpanamboatra
At87f52-24pc	Microcontroller, 8-bit, flash, 8051 cpu, 24mhz, cmos, Pdip40, 0.600 santimetatra, plastika, dip-40	Atmel Corporation
At87f52-24pi	Microcontroller, 8-bit, flash, 8051 cpu, 24mhz, cmos, Pdip40, 0.600 santimetatra, plastika, dip-40	Atmel Corporation
At87f52-24pl	Microcontroller, 8-bit, flash, 24mhz, cmos, pdip40, 0.600 Santimetatra, plastika, dip-40	Atmel Corporation

Ny fampiharana ny AT89S52-24pu

• Fanaraha-maso ara-pahasalamana: hatsarana tsara amin'ny fitaovana fanaraha-maso ara-pitsaboana.

• Fiarovana an-keriny: Ny fampidirana dia mampiavaka ny fifehezana cruise tsy ampifanitsy sy ny fanampiana.

• Electronika DIY: Manome ny hobbyists hanangana fitaovana mahazatra.

• Elektronika elektronika: mamokatra vokatra multifunctional sy intuitive.

• Trano sy tanàna hendry sy tanàna: Manatsara ny fifandraisana amin'ny fitaovana ho an'ny fitantanana angovo tsara kokoa sy ny fahafaham-po.

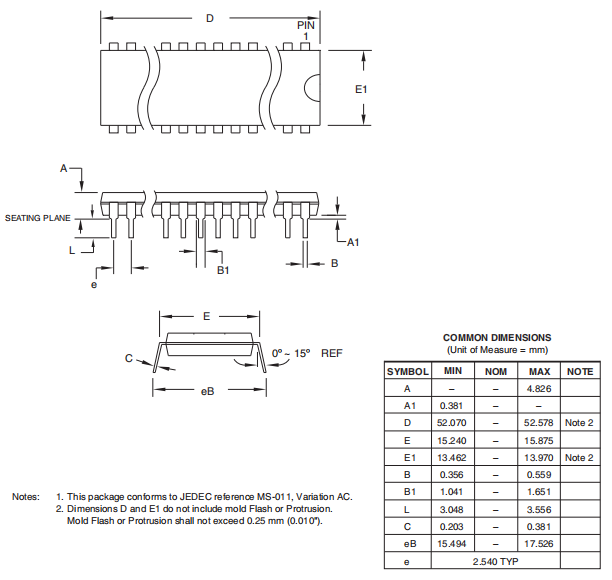

Fonosana ho an'ny at89s52-24pu

At89s52-24pu Fampahalalana momba ny mpanamboatra

Microchip Terical Inc.Ny orinasa dia manavaka amin'ny fanoloran-tena tsy mivadika amin'ny fandraisana andraikitra sy ny fenitra avo amin'ny alàlan'ny andalana vokatra ekena ho azo itokisana, izay fahombiazan'ny fampandrosoana sy ny fahamalinana ara-toekarena.Amin'ny fanatsarana am-pitandremana ny famolavolana sy ny famolavolana ny famokarana, ny microchip dia tsy misy afa-tsy ny benchmarks indostria fotsiny, ny fikolokoloana toerana izay mamporisika ny fanatsarana sy ny fanatsarana ny rafitra.Ny teknolojia Microchip Inc. dia lavitra noho ny mpamatsy microcontrollers sy semiconductors;Izy io dia namolavola ny tontolo iainana izay novolavolain'ireo teknolojia ireo sy nampiasaina.Ny fanamafisana ny stratejika momba ny fahombiazana, ny fitantanana ny vidiny ary ny fifehezana kalitao dia mametraka izany ao amin'ny Vanguard of the Industry.
