AT89S52-24PU Microcontroller: endri-javatra sy ny fomba fiasan'izy ireo?

Ao amin'ity lahatsoratra ity, izahay dia namakivaky ny maritrano amin'ny AT89S52-24pu, ny fanitsiana Pin ary ny fampiasa manokana, ny fandinihana ny fomba itambatra ireo singa ireo mba hamoronana microcontroller izay mampiavaka ny fampiharana isan-karazany.Hodinihintsika ny safidy fanoloana sy ny safidy hafa, hiantohana ny hahazoanao fahalalana feno momba ny toerana at89S52-24PU ao amin'ny tontolo malalaka kokoa amin'ny vahaolana Microcontroller.

katalaogy

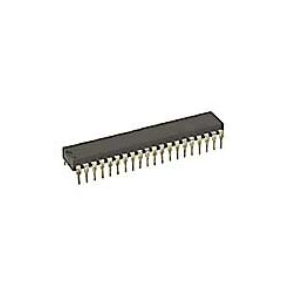

Inona ny at89s52-24pu?

ny At89s52-24pu dia microcontroller 8-bit maro izay ankalazaina amin'ny fahaizany sy ny fahaizany miasa amin'ny volavolan-dalàna ambany.Tonga amin'ny fahatsiarovana tselatra misy rafitra 8k misy rafitra.Amin'ny maha-andian-dahatsoratra 80c51, dia manitsakitsaka ny famerenam-bokatra amin'ny alàlan'ny tselatra an-tsokosoko, fandaharana amin'ny rafitra (ISP), ary ny programam-pirenena nentim-paharazana.Ny famolavolana lojika statistika dia manome fanitsiana ny famantaranandro amin'ny famantaranandro amin'ny 0 hz, izay mampitombo ny haino aman-java-mandanjalanja miaraka amin'ny maodely famonjeny roa.

Amin'ny fomba fanao, raha ny fiatoana ny CPU, ny fiasa peripheral dia mitohy am-peo.Ao amin'ny maody herinaratra, ny angon-drakitra RAM dia voatahiry, ary ny fijanonana rehetra dia mijanona mandra-pahatongan'ny fametahana na ny fametahana hardware.

Fanoloana sy safidy

• At89s52-24pc

• Stc89c52

• At89s51

• At89c52

• At89s52-24pi

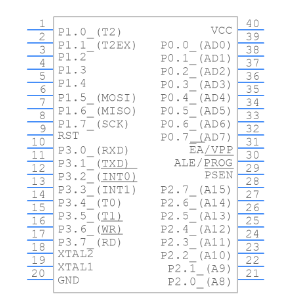

At89S52-24PU PIN Configuration

Ny AT89S52-24PU microcontroller dia mirehareha amin'ny fomba maro miaraka amin'ny pins 40, izay natao ho an'ny asa manokana.Ity fanamboarana ity dia manampy amin'ny fandinihana ny fampiharana fanavaozana ao anaty rafitra voampanga.

Ho an'ny fandidiana ny microcontroller, ny loharanom-pahefana azo itokisana dia zava-dehibe.Pins 40 (VCC) sy 20 (GND) Mikarakara ny herinaratra sy ny toerana misy ny tany, izay mamorona ny lamban'ny zava-bitany.Raha ny fanao, ny fampidirana ny decoupling decoupling dia afaka manampy amin'ny fampihenana ny feo famatsiana herinaratra.

Port 0 (Pins 32-39): ho toy ny angon-drakitra sy ny adiresy adiresy ambany mandritra ny fitadidiana sy i / O, ity seranan-tsambo ity dia mitaky mpanohitra misintona rehefa ampidirina.

Port 1 (Pins 1-8)

Port 2 (Pins 21-28): Manompo amin'ny maha-adiresy filokana ambony sy ny seranan-tsambo ambony sy ny seranan-tsambo I / O, seranan-tsambo 2 dia mila fanitarana ny fitadidiana mihoatra ny fetra anatiny.

Port 3 (Pins 10-17): Fantatra amin'ny Multifunctionality, seranan-tsambo 3 momba ny serial (RXD, TXD), interrupts (int0, int1), ary ny fifehezana ny Timer (T0, T1), manatsara ny fahaiza-manamboatra mandroso.

RESET (PIN 9): Ity pin-kira ity dia manodikodina ny microcontroller miaraka amin'ny pulse avo, famerenana ny fisoratana anarana rehetra ary mametraka ny mpifaninana amin'ny programa mankany amin'ny zero.Ny fatran'ny pulse sy ny faharetana dia mila fifehezana tsara mba hahazoana antoka fa azo ianteherana.

Oscillator Pins (Xtal1, Xtal2 - Pins 18, 19): Integral amin'ny taranaka famantaranandro, ireo pons ireo dia misy fiantraikany amin'ny hafainganam-pandeha sy ny hafainganam-pandeha.Ny fisafidianana matetika ny frewency Crystal Oscillator dia mamorona lafin-javatra toy ny fampiasana herinaratra sy fanodinana haingam-pandeha.

Famaritana AT89S52-24PU

Toetran'ny vokatra	Ny sandan'ny toetra
mpanamboatra	Microchip
Fonosana / tranga	PDIP-40
Packaging	Tube
NY FAHARETANY	52.58 MM
sakany	13.97 mm
hahavony	4.83 mm
Manome volonta	4 V ~ 5.5 v
Mari-pana	-40 ° C ~ 85 ° C
Haben'ny fahatsiarovana	8 KB
Haben'ny data	256 B
Isan'ny I / OS	32 I / O
Karazana interface tsara	Uart
Fomba farany farany	24 MHz
Fomba fametrahana	Amin'ny alàlan'ny lavaka
Karazana vokatra	Microcontrollers 8-bit - MCU

AT89S52-24PU endri-javatra

8-bit cpu sy dinamika fandaharana

Ny AT89S52-24PU microcontroller dia mirehareha amin'ny CPU 8-bit.Ny fahaiza-manao fandaharana haingana dia manatsara ny fahombiazan'ny fampandehanana amin'ny fampiharana isan-karazany, taratry ny fanirian'ny olombelona ho an'ny hafainganam-pandehan'ny hafainganam-pandehan-tena sy ny fanentanana.

I / o Flexibility sy ny fitadidiana tselatra

Vita miaraka amin'ny andalana 32 programmable I / O, manome fahafaham-baraka be dia be ho an'ny fanelanelanana tsy misy fepetra amin'ny fitaovana isan-karazany.Ny fitadidiana tselatra dia manohana ny fandaharana an-tserasera, manome fanavaozana mora kokoa sy fanovana mora kokoa, mifanaraka amin'ny fanovana ny fanovana tsy miova raha tsy manolo ny hardware.

Voltage sy torolalana

Ny volavolan-dàlana eo anelanelan'ny 4.0V sy 5.5v dia mifanentana amin'ny tontolo elektronika malalaka.Ny microcontroller dia mifanaraka amin'ny torolàlana torolalana MCS-51 tsara indrindra, nankalazaina noho ny fahombiazany sy ny fahatokisan-tena amin'ny rafitra voampanga.

Frequency, hery ary fahombiazana

Ny fanohanana ny asa statistika feno amin'ny 0 ka hatramin'ny 33 MHz dia mamela ny fanjifana herinaratra sy ny fampisehoana amin'ny filàna manokana, indrindra amin'ny toe-javatra mampihetsi-po, indrindra amin'ny fizotry ny herinaratra, ary miresaka momba ny fitantanana ny loharanon-kery.

Fanelingelenana, fahatsiarovana ary timers

Miaraka amin'ny loharano 8 manelingelina, ny microcontroller dia manakana ny fampiharana saro-pantarina.Ahitana ny 256 baoty an-tsokosokely 256 ary ny timer / mpanisa tsy misy 16 taona, izay miantoka ny fotoana sy ny fifehezana tsara, tsara ho an'ny fangatahana mila ny fampiharana sy ny fahatokisana.

Ny optimization angovo sy ny famolavolana azo ampiharina

Ny fampidirana ny maodely matory dia manatsara ny fampiasana angovo ho an'ny fitaovana mahery vaika bateria, izay manome anjara amin'ny fiainana bateria, izay nodinihina amin'ny fiterahana amin'ny faharetana.

javatra iray

Ny famolavolana fandanjalanjana sy ny famolavolana rafitra sy ny rafitry ny rafitra, ny adaptability at89s52-24pu dia manitatra ny fiangaviany amin'ny elektronika, indostrialy ary mpanjifa.Ny microcontroller dia maneho hevitra tsara fa mahomby amin'ny fepetra samihafa.

Mampiasa sy ny fiantraikan'ny at89s52-24pu

Ny AT89S52-24pu microcontroller dia ampiasaina be dia be manerana ny saha maro, ao anatin'izany ny rafitra fanaraha-maso sy ny fitaovana smart, ary teknolojia automation.Izy io dia ahitana ny famantaranandro mora sy ny fandaharana an-tserasera izay manatsotra ny fanavaozana sy ny fikojakojana.Izy io dia manana anjara toerana amin'ny timers elektronika, elektronika fiara, ary rafitra fanangonana angon-drakitra.Ny mpanara-maso rafitra, ny fifehezana ny lafiny fampisehoana elektronika, sy ny fifandraisana fifandraisana fifandraisana dia mahasoa amin'ny asany.Ampiasaina amin'ny fitaovana automation isan-karazany io.

Miaraka amin'ny timers mitambatra, ny AT89S52-24pu dia manome ny fotoana mety amin'ny fampiharana toy ny Timer elektronika sy ny Ecus Automotive.Ity precision ity dia mitovy amin'ny fomba fiasa am-pitandremana fa manamboatra ny rafitra hahatratrarana ny zava-bitan'ny haingam-pandeha, manaiky ny hasarobidin'ny fotoana hahombiazana sy fahatokisana.Ao an-trano na any an-tokantrano sy indostrialy, ny microcontroller dia ampiasaina amin'ny fanangonana sy ny famakafakana ny angon-drakitra sensor mba hitantanana ireo rafitra voampanga.Ity fitaratra ity dia mampiasa valin-kafatra amin'ny rafitra tsara-tune-tune, izay mampitombo ny fiarovana sy ny fampiasana ny fampiasana angovo.Ny fahaizan'ny microcontroller hitantana ny fampisehoana ary ahafahana mifampiresaka am-bava dia manamora ny fifampiraharahana malefaka.Mikarakara tsara ny fandidiana robotika sy fivoriambe, izay mitovy amin'ny milina orinasa orinasa ho an'ny vokatra sy ny fahitsiana.

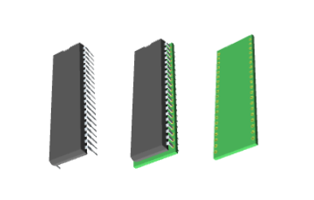

Modely 3D amin'ny AT89S52-24pu

Ny AT89S52-24PU microcontroller dia misarika ny saina amin'ny rafitra napetraka ho an'ny fahaizany CPU 8-bit.Izy io dia tsangambato amin'ny tetikasa elektronika marobe, noho ny fahatokisany sy ny fandaharam-potoana mahitsy.

Mampiasa modely 3D ho an'ny singa toa ny AT89S52-24pu dia mamela ny fahitana mialoha ny prototyping.Ity dingana ity dia manampy amin'ny fanalefahana ny fandaniana ary ny fisorohana ny mety ho diso fivoriana.Miaraka amin'ny fahitana mazava tsara dia azonao atao ny mandinika lalina ny antsipiriany momba ny famolavolana azy ireo, ary manatsara ny fahitsiana sy ny fanatsarana.Ny modely 3D dia miondrika amin'ny famolavolana PCB, ny fampiasana toerana sy ny fampiasana ny fitaovana.Ny fandinihana ireo modely ireo dia mety hiteraka fanatsarana amin'ny famokarana.Raha vao tafiditra ao amin'ny toeram-piasana, ireo fahitana ireo dia tsara indrindra amin'ny fandrosoana atodika.

Fitaovana faha-8 kb ny fahatsiarovana tselatra ary 256 baita an'ny RAM, ny AT89S52-24pu dia manome fanampiana mafy manerana ny fampiharana isan-karazany.Ny fahaizany dia mampiasa fampiasa be dia be, indrindra amin'ny rafi-pitondran-tena sy ny fanaraha-maso izay tena tsara ny fahombiazana.Ny elektronika maoderina dia mahazo tombony amin'ny fitantanana angovo.Ity fanjifana ny herinaratra microcontroller ity dia mahatonga azy ho ankafizin'ny fampiharana miasa amin'ny bateria.

Ny fizotran'ny fandidiana ny microcontroller AT89S52

Initialization sy famerenana ny mekanika

Rehefa mahazo hery ny AT89S52 dia mandalo andian-dahatsoratra momba ny fanombohana hanomanana ny famonoana programa.Manomboka amin'ny fametrahana ny PNT PIN avo lenta mba hamerenana ny microcontroller.Ny dingana famerenana maharitra dia ilaina amin'ny fanombohana avy amin'ny fanjakana fantatra ary hialana amin'ny fihetsika tsy ampoizina mety hanelingelina ny asa.

Fanamafisana ny famantaranandro rafitra

Ny famantaranandro rafitra dia namboarina tamin'ny alàlan'ny oscillator anatiny mifandray amin'ny kristaly, izay manery ny fatran'ny famantaranandro ary miantoka ny fotoana voafaritra.Tandremo tsara ny fanamboarana ny mombamomba ny oscillator miaraka amin'ny filàn'izy ireo amin'ny fampiharana azy, ny fiezahana ho an'ny fampisehoana tsara indrindra.

Fitantanana ny programa sy fitantanana ny fitadidiana

Nanomboka tamin'ny famoaham-barotra ny fandaharan'asa ary nampiasa ny mpifaninana programa hanombohana ny fanodinana torolalana avy amin'ny fahatsiarovana.On-Chip Ram sy ny serasera ivelany ivelany dia manana anjara toerana amin'ny fitantanana data fitahirizana data.Mifantoha amin'ny fandanjalanjana ny sombin-tsofina sy ny fampiasana an-tsokosoko ivelany mba hahatratrarana fahombiazana sy hafainganam-pandeha bebe kokoa.

Fampidiran-dresaka sy famokarana vokatra

Ny microcontroller dia manatsara ny fampidirana data sy ny fipoahana manerana ny fifandraisana isan-karazany, hanamora ny fifandraisana amin'ny tontolo ivelany.Ny seranan-tsambo dia natao hanohanana ny fiasa marobe / famoaham-bokatra.Ny fampidirana am-pahombiazana ny fangatahana dia mitaky famolavolana interface tsara, miantoka ny fitantanana data azo itokisana sy fandraisana andraikitra.

Fifaneraserana ivelany ivelany

Ny AT89S52 dia ahafahana mifampiresaka tsara amin'ny peripherals ivelany, mampifanaraka ny fiovana eo amin'ny tontolo iainana.Ity fandanjalanjana ity dia mitaky fangatahana avy amin'ny Automation indostrialy amin'ny elektronika mpanjifa.Matetika dia mijery mialoha, mandinika ny mety ho fampidirana sy fanalam-baraka amin'ny ho avy amin'ny drafitra.Ny microcontrolls at89s52 dia mampiseho fahaiza-miaina sy voafaritra ao amin'ny tontolon'ny fiasa isan-karazany, mifanipaka amin'ny fanamboarana ny fananganana fototry ny hardware sy ny fepetra takiana.

Datasheet PDF

At89s52-24pu datasheets:

At89S52.pdf

Fanontaniana matetika matetika [FAQ]

1. Inona no tombony azon'ny At89S52?

Ny AT89S52, ny fitadidiana ny fahatsiarovana tsy mavitrika microchip, ny fampidirana tsara amin'ny torolàlana 80c51 marefo.Ny fitadidiana Flash naorina dia mamela ny fanavaozana ara-tsosialy tsy misy dikany, ary ny fikarakarana ny filàna fivoarana ny fampivoarana orona sy ny fanitsiana ny vokatra mavitrika.Izany dia mahatonga azy ho fitaovana lehibe handanjalanja ny fomban-drazana sy ny fiasa maoderina.

2. Ahoana no mampiavaka ny microcontroller at89S52?

Ity microcontroller ity dia mampifanaraka ny fampiasana ny herinaratra ambany miaraka amin'ny fahombiazana avo lenta, mirehareha ny 8k bytes of the Flash memo mifototra amin'ny teknolojia manapotika atmel.Ity mifangaro mirindra ity dia manome azy io ho an'ny fampiharana marobe izay misy ny fahombiazan'ny sy ny fahatokiana dia mitoetra lalina amin'ny fanantenan'ny mpampiasa.

3. Inona no isan'ny pinisa amin'ny microcontroller at89S52?

Ahitana ny takelaka 40 taonina 40, ny microcontroller dia ahitana pins 32 gpio, timers maromaro, sterlika marobe, seranan-tsambo ary oscillator an-tserasera miaraka amin'ny super circuitry.Ny maritrano pinika pinika toy izany dia mandray ny làlan-kaleha isan-karazany, manintona ireo tetikasa mitaky vahaolana mifampitohy.

4. Inona no anjara asan'ny AT89S52 microcontroller?

Ity microcontroller ity dia zatra, izay manara-maso ny rindran-kevitra mifehy nomerika.Ny fomba fiasa miasa, ny fandidiana, ny hadalany ary ny herinaratra, dia manompo tsara amin'ny fampiasana angovo angovo.Mahasoa izany amin'ny fitaovana tsy miankina amin'ny bateria izay misy ny faharetan'ny bateria miavaka amin'ny tanjon'ny fitantanana herinaratra.

5. Inona no mampiavaka ny microcontroller at89c52?

An'ny lineup 8051, ny AT89C52 dia manolotra 8kb amin'ny fahatsiarovana tselatra sy baomba 256 ondrilahy 256.Izy io dia mampiseho faharatsiana malaza, maharitra hatramin'ny 1000 fanoratana / famafana, izay mampitombo ny fahazarana amin'ny fampiharana hentitra.Ny fahefany dia manintona amin'ny toe-javatra maharitra ela izay misy lanjany mahery vaika.
