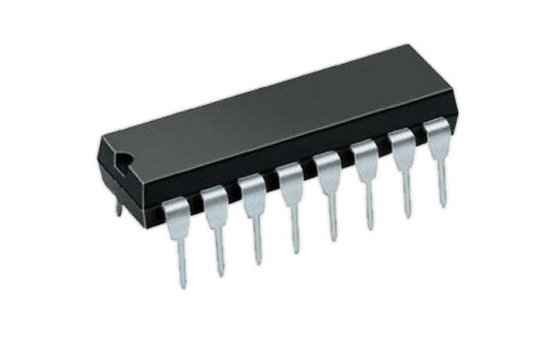

Ny rehetra momba ny SG3524 mifehy ny Controller PWM

Ny Circuit SG3524 dia vato vita amin'ny herinaratra sy mahery vaika amin'ny herinaratra herinaratra, izay ampiasaina amin'ny famatsiana herinaratra, mpiondana, ary mifamadika ny fampiharana sy ny mpanjifa.Ny fampidirana ny fiasa lehibe toy ny fitsipi-pifehezana volavolan-tena, ny fifehezana matetika, ary ny taranaka PWM ao anaty fonosana tokana, dia manatsotra ny famolavolana sarotra raha toa ka misy rafitra mahery vaika sy hery.Ny adaptability dia manakana ny fampiasana isan-karazany, avy amin'ny angovo azo havaozina amin'ny fitaovana andavanandro, izay manao azy ho singa fototra amin'ny elektronika maoderina.Ity lahatsoratra ity dia mandinika ny mombamomba azy, ny endri-javatra ary ny fampiharana azy, manome fahitana azo ampiharina mba hampitombo ny tanjony amin'ny toe-javatra.

katalaogy

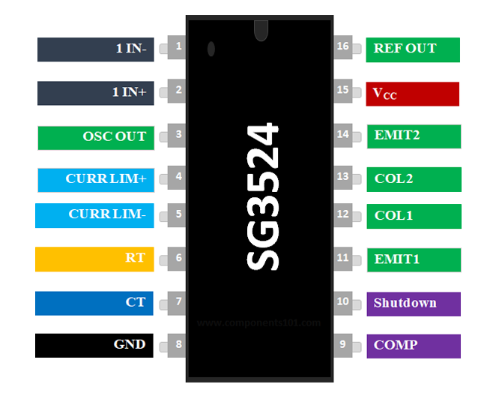

Konfigurasi Pin

Laharana PIN	Anarana PIN	Description
1	1in-	Ny fidirana an-tsokosoko amin'ny fahadisoana Amplifier 1
2	1in	Ny fidirana tsy fanakorontanana tsy misy hadisoana amin'ny horalifotra 1
3	OSC Out	Oscillator Output
4	Curr lim +	Ny fetrany mahomby amin'ny fampidirana amplifier
5	Curr lim-	Ny fetrany tsy misy dikany ny fampidirana amplifier
6	RT	Mpanohitra terminal ampiasaina hametrahana ny fatrany oscillator
7	CT	Ny terminal capacitit dia nampiasaina hametrahana ny oscillator
8	Gnd	Pin-tany
9	Comp	Hadisoana ny fanonerana amplifier
10	HIDIO	Fanakatonana fitaovana
11	Mamoaka 1	Emitter Terminal an'ny BJT Output 1
12	Kol 1	Terminal Collector of BJT Output 1
13	Kol 2	Mpanangona terminal an'ny BJT Output 2
14	Emit 2	Emitter Terminal an'ny BJT Output 2
15	VCC	Famatsiana tsara
16	Ref	Reference Regulator Output

Endri-javatra sy specs

fikirana	Sokajy / endri-javatra
Manome volonta	8V hatramin'ny 40v
Output voltage	4.6v to 5.4v
Output ankehitriny	50 MA
Isan'ny fipoahana	2 outputs
Topology	Mampisondrotra, buck, manidina, mandroso, mandroso, misintona
Mifamadika matetika	722 KHZ
Adidy Sycle - Max	45%
Fotoana fianjerana	100 NS
Fotoam-pitsarana	200 ns
Karazana fonosana	16-P-PDIP, PDSO, ary fonosana Soic
Mitovitovy / manolo an'i ICS	Uc3843, Tl3842, Tl494
Mpanaraha-maso PWM hafa	Uc2842, SG2524

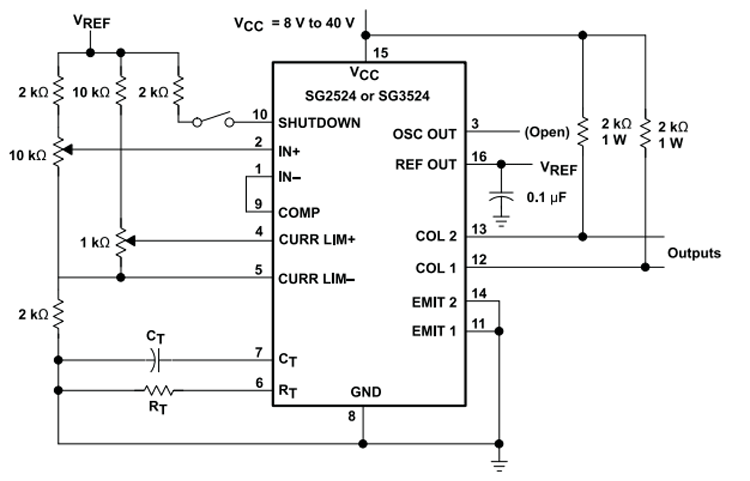

Fanatanterahana ny SG3524

ny SG3524 Mahomby amin'ny fomba mahomby ny fiovam-po herinaratra, izay ilaina afa-tsy singa ivelany vitsivitsy.Ity fizaran-tany mitambatra ity dia mety tsara ho an'ny fampiharana isan-karazany toy ny famatsiana herinaratra sy manambany, mamela anao hanamafisana ny fiheverany azy.Ny tena mety hitranga amin'ny alàlan'ny fitrandrahana tanana, izay ahitàna ny fanitsiana mahomby dia manamafy ny fahaizany.

Ny IC dia miasa am-peo ao anaty saro-pantarina 8V ka hatramin'ny 40v.Ny fampidirana ireo mpanohitra ny Timing (RT) sy ny Capacitor (CT) dia manana anjara toerana mavitrika amin'ny fanamafisana matetika.Ny famolavolana mahitsy dia manatsara ny fahatokisana.Ny fahitana avy amin'ny zavatra niainanao manokana dia manoro hevitra fa ny safidin'ny RT sy ny CT dia manome fiantraikany lehibe ny fahamarinan'ny rafitra sy ny fahombiazan'ny rafitra.Manova ny PIN tsy miovaova miaraka amin'ny PIN fanondroana raha ny fampifandraisana ny fantsom-baravarana amin'ny PIN Comp Pin dia teknika izay manome valiny sy fifehezana tsara indrindra.

Ny fifandraisana ivelany amin'ny RT sy ny CT dia mamaritra ny fatran'ny oscillator.Ny fanitsiana tsara ireo fifandraisana ireo dia tsy maintsy misy fiantraikany lehibe amin'ny fiasa ankapobeny amin'ny fitaovana.Ao amin'ny toe-javatra tena izy, ny fisafidianana ny singa mifantina tsara dia matetika ny antony iray hentitra amin'ny fanatanterahana ny fitoniana matetika.Ny lesoka Amplifier dia fitaovana, satria manohitra ny fihenam-bidy amin'ny alàlan'ny fampitahana ny fampitahana eo amin'ny vokatra santionany sy ny habetsaky ny fanondroana, ka ny fanitsiana famantarana PWM.Ny fandinihana mandritra ny fitiliana fizahan-tany dia mampiseho fa ity mekanika ity dia ampiasaina amin'ny fitehirizana ny tsy fivadihana.

Ny fampiharana ny SG3524

Solosaina desktop

Ny SG3524 dia manana anjara toerana lehibe amin'ny fitantanana ny fahefana ao amin'ny solosaina desktop, hiaro ny singa manaitra amin'ny alàlan'ny fitsipiky ny volavolan-tena.Manatsara ny fikorianan-tsarimihetsika anatiny ao amin'ny Hardware anatiny ity, ny fanamafisana ny fitaovana anatiny, hampitomboana ny fampiasana angovo raha mampihena ny fako.Raha mbola mitohy ny fanoratana, ny fampifanarahana sy ny fitsapana maharitra sy ny fitsapana dia mavitrika amin'ny fanitsiana ny famatsiana herinaratra famatsiana herinaratra ho an'ny fiasa lehibe kokoa.

Ovens sy fiarovana ny angovo

Ao amin'ny tontolon'ny lafaoro microwave, ny SG352424 dia miantoka ny fanaraha-maso ny haavon'ny herinaratra, mampitombo ny fahombiazan'ny fahandroana amin'ny fiarovana ny angovo.Ny fahaizany amin'ny fampifanarahana amin'ny sivana ny teknolojia microwave samihafa dia manamafy ny toerany ao amin'ny fitaovana culinary maoderina.Miaraka amin'ny fanatsarana ny algorithms mifehy, misy ny mety hiseho amin'ny fandrosoana bebe kokoa amin'ny fandrahoan-tsakafo sy ny fampiasana angovo.

Fotodrafitrasa sy ny herinaratra

Mpizara, farany amin'ny rafitra fanohanana nomerika, miankina amin'ny fikorianan'ny herinaratra maharitra.Ny SH3524 SIDA amin'ny fitazonana ny fahatokisan-tena fiovam-po sy ny tsy fitovian-kevitra eo ambany fepetra miovaova, manamora ny asa tsy misy tomika.Ny fandinihana ny paikady hay mangatsiaka dia afaka manatsara ny fandraisana anjara SG3524 mba hitazonana ny fenitra be dia be amin'ny ivon-toerana.

Angovo azo havaozina sy micro-inverters

Ny fampidirana ny SG3524 ao amin'ny Micro-Micro-in Micro-solol dia manamafy ny anjara toerany amin'ny fampifangaroana ny herin'ny masoandro amin'ny fampiasana isan'andro.Ny fiakarana fahalianana amin'ny angovo azo havaozina dia mitaky fiovam-po tsara;Manohana ny fanavaozana ara-teknolojia ny sôkôlà ao amin'ny Chip.Ny fandrosoan'ny siansa amin'ny ho avy dia mety hanamora ny fahombiazan'ny fiovam-po.

Fampiasana angovo amin'ny milina fanasana

Hita amin'ny modely milina isan-karazany, ny SG3524 dia manova ny fizarana herinaratra, mamela ny tsingerin'ny fanasana herinaratra mahomby.Ny milina maoderina dia mampiasa izany mba hanolotra toe-javatra saro-pady angovo.Ny fanalam-baraka amin'ny teknolojia maotera vaovao dia mety hampihena ny dian-tongotry ny milina ireo milina ireo.

Fanamafisana amin'ny bisikileta herinaratra

Ny bisikileta herinaratra dia mampiasa ny SG3524 ho an'ny fifehezana motera herinaratra mahomby, manome traikefa an-tsoavaly malefaka kokoa.Ny balafom-bendram-bidy ao amin'ny chip dia mampiasa ny filàna fampisehoana, hampiroborobo ireo bisikileta ireo ho vahaolana maharitra.Ny fampidirana AI amin'ny rafitra fitantanana ny bateria dia afaka manome ny lalana ho an'ny fanavaozana angovo manan-tsaina.

Fifandraisan-davitra sy ny fahombiazan'ny herinaratra AC / DC

Ao amin'ny fifandraisan-davitra, ny SG3524 dia ampiasaina ho an'ny fanovana herinaratra AC / DC tsy miova, mavitrika amin'ny serivisy tsy tapaka.Manohana ny fahombiazan'ny angovo ao anaty tambajotra.Ny fandrosoana Semiconductor dia mety hanolotra tahiry angovo azo avy amin'ny angovo, sarobidy noho ny fitazonana ireo rafitra matotra ireo.

Ny fahatokisan'ny setroka

Ao amin'ny setroka setroka, ny sôkôlà dia manakana ny asany amin'ny fitaovana fiarovana amin'ny fiarovana ilaina, hiantohana ny fitantanana herinaratra azo itokisana amin'ny toe-javatra mihena ho an'ny fisavana setroka marina.Ny fanaraha-maso ny fanatontosana ny tena azo atao dia afaka manadio sy mampatanjaka ny fitokisan-tena.

Fivoarana ara-pahefana angovo sy ny fivoaran'ny angovo

Ny SG3524 dia manamora ny fiovam-po amin'ny angovo mahomby amin'ny inverters solar, izay manohana ny hetsika fanalefahana be loatra.Ity fiasa ity dia manasongadina ny anjara asan'ny teknolojia azo itokisana amin'ny fametahana ny hery solar.

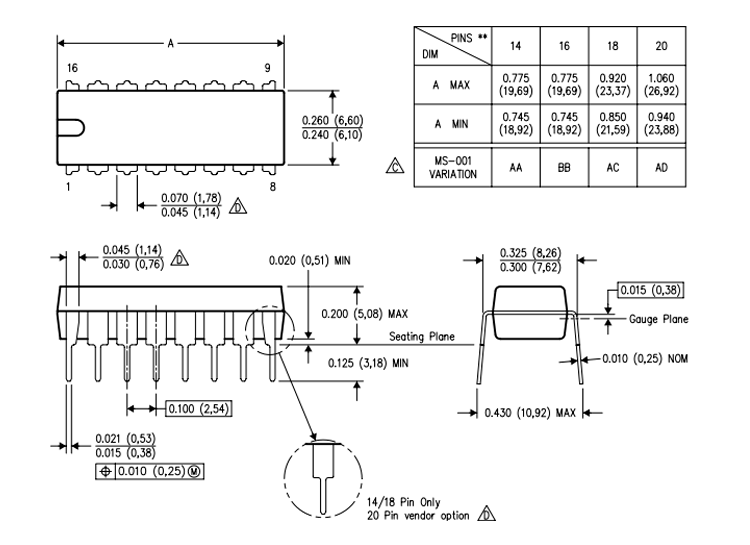

Model 2D
