CD4014 IC: fisoratana anarana 8-bit misy fisoratana anarana miaraka amin'ny inputs parallel

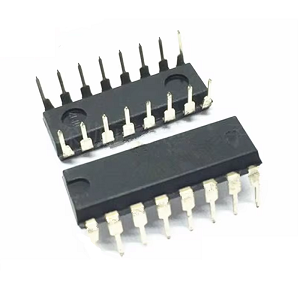

Ity torolàlana ity dia mandinika ny CD4014, ny CMM azo zaraina iray azo ampifanarahana amin'ny fampidirana ny zotram-pisaretan'ny fisoratana anarana 8-bit, manohana ny fidirana data sy mitovy aminy.Nalaza noho ny vanonam-barotra isan-karazany ny lojika lojika isan-karazany, ny CD4014 dia mahomby amin'ny toe-javatra mitaky ny fitantanana ny angon-drakitra mahomby sy ny famindrana azy, indrindra amin'ny fampiharana ny fampiasana PIN.Avy amin'ny fomba fijery momba ny fanitsiana ny PIN amin'ny fampiharana sy safidy hafa, ity lahatsoratra ity dia manome fandinihana lalina ny fanalavirana ny CD4014 ho an'ny famolavolana elektronika vaovao sy ny fitantanana angon-drakitra mahomby.

katalaogy

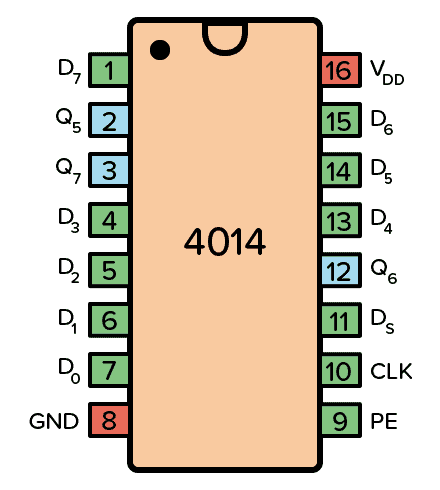

Fanamafisana pin ny 4014 ic

Anarana PIN	Pin No.	Type	Description
VDD	16	fahefana	Famatsiana volla (+3 ka + 15v)
Gnd	8	fahefana	Tany (0v)
D0-D7	1, 4, 5, 6, 7, 13, 14, 15	fahan'ny	Parallel Data Input Pins
Q5, Q6, Q7	2, 3, 12	Output	Voatanisa avy amin'ny bitika telo farany
Pe	9	fahan'ny	Parallel azo atao
CP	10	fahan'ny	Famantaranandro pin mba hanokafana ny fampidirana
DS	11	fahan'ny	PIN INPUT PIN

Fampiasana ny 4014 ic

Raha te hampiasa ny fampiasana ny 4014 iC, dia atombohy amin'ny alàlan'ny fampifandraisana tsara VDD amin'ny terminal marim-pototra sy gnd amin'ny terminal ratsy.Ity IC IC dia miasa ao anatin'ny 3V amin'ny 3V ka hatramin'ny 15V, na izany aza, ny modely manokana dia mety hahatratra ny 20v.Tsara ny mandinika ny Datasheet ho an'ny antsipirihany elektrika tsara, ary mifanaraka amin'ny fananganana anao manokana.Ny volavolan-kevitra voafidy voafantina dia misy fiantraikany mivantana amin'ny tsy fivadihan'ny fitaovana sy ny fiasa maharitra.

Atombohy ny angon-drakitra Parallel amin'ny alàlan'ny fanodinana ny Parallel Enable (PE) PIN amin'ny fanjakana avo.Ampifandraiso ny fampidirana angon-drakitra voafantina manerana ny angon-drakitra mitovy amin'ny D0 mankany D7.Ny mari-pamantarana sisiny miakatra amin'ny CLK PIN dia misarika ny angon-drakitra natao tao anaty lisitra.Ity fitaratra dingana fanomanana ity dia mametraka ekipa amin'ny fanao voalamina tsara, izay misy ny andraikitra sy ny fampifangaroana.

Hanomboka ny angon-drakitra mifindra amin'ny alàlan'ny fanoratana ny PIN PIN amin'ny fanjakana ambany.Ny fiakaran'ny pulo tsirairay isaky ny pulo dia mampiakatra ny angon-drakitra.Amin'ity fomba ity, ny DS Pin dia manompo amin'ny fampidirana data ao amin'ny serial, manamora ny fanodinana data mora ampiasaina.Ity fiasa ity dia mety hahasoa indrindra rehefa ilaina ny tetezamita data tsiranoka, miantoka ny fikambanana mahomby sy ny fanasokajiana ireo famantarana nomerika.

Fampiharana ny fizarana ny CD4014

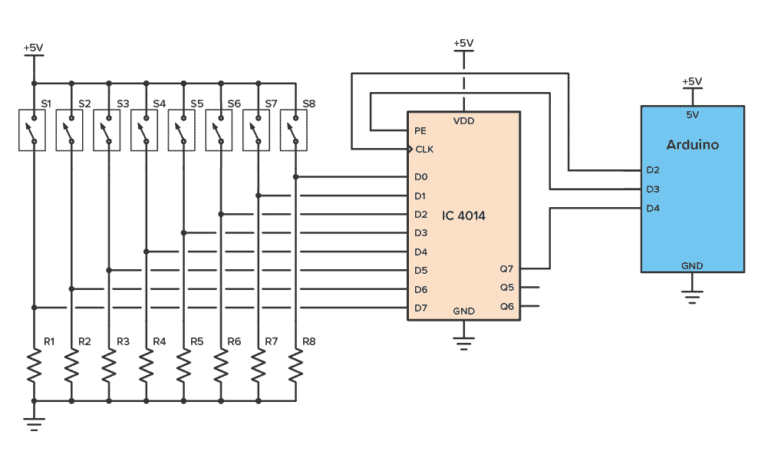

ny Cd4014 Ny fisoratana anarana dia fitaovana azo ampiharina amin'ny famakiana ny fanjakana hatramin'ny valo hatramin'ny fehim-bolo valo, mampiasa pins microcontroller telo fotsiny, toy ny amin'ny arduino.Izany dia mahatonga azy ho tsara ho an'ny tetikasa izay voafetra ny fahazoana PINNy fizaran-tany dia miasa amin'ny alàlan'ny fisamborana ny fanjakana amin'ny switch mifandray rehetra ary mandefa ity data ity amin'ny microcontroller iray amin'ny fotoana iray.Ny CD4014 dia mampiasa fiovam-po mifanitsy, ahafahanao manara-maso ny switch marobe raha mitazona ny tariby tsotra sy ny catik.

Mba hametrahana azy, ampifandraiso amin'ny pinalin'i Arduino ny D3 Parallel D3 (PE) Parallel CD4014, D2 amin'ny famantaranandro (CLK) PIN, ary D4 mankany amin'ny PIND3 dia manetsika ny latch mba hisamborana ireo fanjakana Switch, ny D2 dia mandefa ny famantaranandro hametahana ny fanjakana ho ao amin'ny famoahana azy, ary ny D4 dia mamaky ny angon-drakitra.Ny famantaranandro tsirairay dia mamadika ny fanjakana manaraka manaraka ny pinitra famokarana, ahafahana mamaky ny arduino hamaky ny switch valo isaky ny mandeha.Ity fomba fiasa ity dia mahomby ary mamonjy ny toerana sy ny loharanon-karena.Amin'ny fampiasana ny CD4014, afaka mitantana ny fidirana marobe miaraka amin'ny fampiasana kely I / O ianao, hanatsorana ny famolavolanao, ary mampihena ny fahasarotanao.Vahaolana sy vahaolana azo itokisana ho an'ny tetikasa izay mitaky fanaraha-maso mialoha ny fanjakana switch.

CD4014 Mitovitovy sy hafa

Fitoviana

• NTE4014

• MC14014

• Hcf4014

• HEF4014

• Cd4014be

safidy

• 74hc165

• 74hc166

• 74hc198
