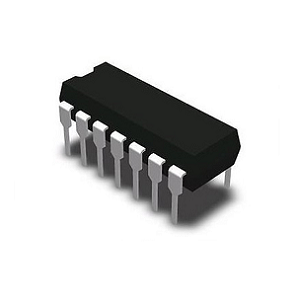

CD4073: nanazava ny 3-input sy ny vavahady

Ity torolàlana ity dia mandinika ny CD4073, ny input 3 sy ny fidirana amin'ny vavahady sy ny vavahady fidirana, izay malaza amin'ny fahaizany sy ny fahombiazany amin'ny elektronika maoderina.Mandinika ny anjara asan'ny CD4073 amin'ny faribolana lojika nomerika amin'ny alàlan'ny fanakorontanana ny fanitsiana PIN, ny asan'ny vavahady sy ny fampiharana.

katalaogy

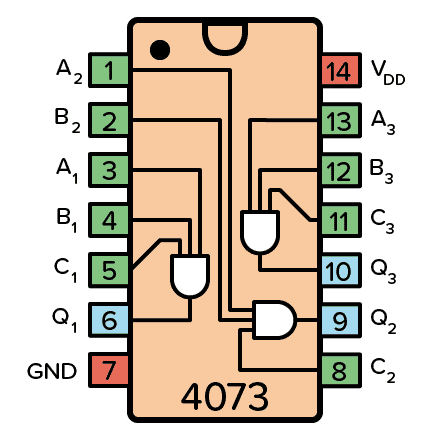

Fanamafisana pin ny 4073 ic

Anarana PIN	Pin No.	Type	Description
VDD	14	fahefana	Famatsiana volla (+3 ka + 15v)
Gnd	7	fahefana	Tany (0v)
A1 to a3	1, 3, 13	fahan'ny	Inputs iray amin'ireo telo sy vavahady
B1 to b3	2, 4, 12	fahan'ny	Inputs b amin'ny telo sy vavahady
C1 to c3	5, 8, 11	fahan'ny	Inputs c amin'ny telo sy vavahady
Q1 mankany Q3	6, 9, 10	Output	Mihoatra avy amin'ny telo sy vavahady

Ny fijerena ny 3-input sy ny vavahady

Ny fidirana 3 sy ny vavahady dia manome vokatra avo lenta raha tsy izany rehetra izany, ny fidirana telo, antsoina hoe as, b, ary c dia napetraka ho avo.Ny fahatakarana izany dia mitaky fandinihana ny latabatra fahamarinana, izay manolotra fampisehoana amin'ny antsipirihany momba ny fampidirana fampidirana mampiseho ny fikorianan-javatra lojika mba hamoahana vokatra ambany.Ny fidirana rehetra amin'ny avo indrindra dia miteraka famoahana avo, ary ny fanandramana ny fisavana ilaina amin'ny toe-javatra ilaina amin'ny toe-javatra mitaky ny fahatanterahany heartent ho an'ny vokatra tadiavina.

Input A	Input B	Input C	Output Q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

Fomba sy fampiasana ny CD4073

Ny fananganana sy fifandraisana voalohany

Hanombohana ny fampielezana ny CD4073, atombohy amin'ny fampifandraisana ny VDD amin'ny famatsiana haingam-pandeha sy tsara sy tsara, raha miantoka fa azo antoka tsara amin'ny tany i Gnd.Ity dingana ity dia toy ny lamosina ho an'ny fiasan'ny fizaran-tany.Tsara homarihina fa hizaha roa ireo fifandraisana ireo mba hanodinana ireo tsy fitovian-kevitra mety hitranga amin'ny olana ara-pahefana.

Fitantanana ny fidirana sy ny mari-pamantarana

Ny fidirana, misy marika A, B, ary C, dia tokony hifandray amin'ny famantarana nomerika izay taratry ny toe-javatra eo am-panadinana.Ny safidin'ny famantarana nomerika dia misy fiantraikany satria izy io dia manambara ny lojika sy ny fitondran-tena nataon'ny CD4073.Ny fanaovana tsinontsinona na ny fiandraiketana, toy ny fifandraisana na tabataba, dia mety hampiditra hadisoana, mampifanaraka ny fandidiana lojika.

Fampiasana ny fampiasa sy ny fampidirana ny fizaran-tany

Ny vavahady dia mipoitra, mazàna no misolo tena ny q, toy ny hoe ny fidiram-bolan'ny inputs ny fidirana amin'ny A, B, ary C. ny fampidirana ireo vokatra ireo amin'ny asa fizahana fizahan-tany dia afaka manome sanda lehibe.Ny fampidirana stratejika dia matetika tarihin'ny scenarios taloha izay nitarika ny fahombiazan'ny fizotran'ny fizaran-tany izay nitarika ny fanatsarana fampisehoana malaza.

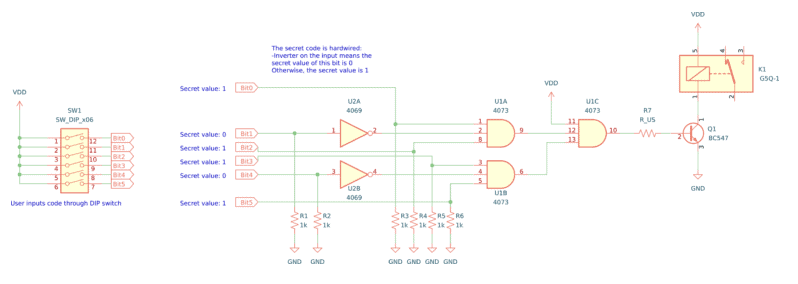

CD4073 Fampiharana Circuit

Ny CD4073 Cirgart dia singa manan-danja amin'ny fananganana rafitra fanakanana azo antoka izay manamarina fehezan-dalàna 6-bit, toy ny 101101. Ity rafitra ity dia mampiasa ny sy ny vavahady ao anaty CD4073 mba hanamafisana ny fahamarinan'ny kaody fampidirana.Tsy vavahadin'ny IC toa ny CD4069BE dia ampiasaina hanitsiana ny haavon'ny lojika, ny fiantohana ny fampidirana dia ny adika amin'ny faritra.Ny fandefasana sy ny fanitsiana ny lojika fampidirana dia ilaina amin'ny rafitra hiasa azo itokisana.

Ny singa maromaro dia fanalahidy hanangonana ny faritra.Ny relay dia ampiasaina amin'ny fifehezana ireo fitaovana ivelany, raha ny CD4073BE dia mitantana ny sy ny fandehanana ny CD403BE, ary ny CD4069BE dia tsy manome asa vavahady.Ny switch dip 6-toerany dia ampiasaina amin'ny fampidirana ny kaody Binary, ary ny mpirehareha dia tafiditra ao mba hifehezana ny fikorianan-javatra ankehitriny.Ny transistor NPN, toy ny BC547, dia miasa mba hanomezana hery sy hiantohana ny fandidiana mety.

Ny relay dia naverin'ny Transistor, izay manamafy ny kely ankehitriny avy amin'ny switch dip mba handroahana ny relay.Izany dia mamela ny fizaran-tany hanitsiana ireo fitaovana ivelany toa ny fanairana fiarovana na ny hidin-trano, ny fampitomboana ny filaminana ankapobeny.Ny fisafidianana sy ny fisafidianana tsara ny transistor dia takiana mba hisorohana ny hadisoana amin'ny fizaran-tany.Izany dia mampiseho ny maha-zava-dehibe ny fandanjalanjana lojika nomerika miaraka amin'ny fifehezana analogika, satria ny fifandraisan'izy ireo amim-pitandremana dia mamaritra ny fahombiazana na ny tsy fahombiazan'ny fampiharana ny hardware.

CD4073 Alternatives sy fitoviana

• Voamarika ihany koa amin'ny nte4073, Mc14073, Hcf4073, Tc4073, Hef4073.

• miovaova toy ny "CD4073BE"Lazao ny mpanamboatra na ny tsy fitovian'ny teknolojia.

• 74hc11: Triple 3-input 3 sy vavahady IC.
