CD40757 - Torolàlana ho an'ny 3-Input 3 na vavahady

Ny CD4075 Triple 3-Input 3 na vavahady dia CMOs CMOS MAMPIKO MISAOTRA INDRINDRA NA VAVAKA, NANOTANA NY FANAVOTANA TSARA telo.Izy io dia tsara indrindra amin'ny tetik'asa, Microcontroller Projects, ary ny rafitra fandraisana fanapahan-kevitra, ny fanamorana ny endrika fizarazarana mandritra ny fiantohana ny fampisehoana azo itokisana.Ity lahatsoratra ity dia mandinika ny mombamomba azy ara-teknika, ny fanitsiana PIN, ny fampiharana sy ny fizarana azo atao, manolotra fomba fijery sarobidy ho anao hanatsara ny fampisehoana fizaran-tany.

katalaogy

Pin layout

Anarana PIN	Pin #	Type	Description
VDD	14	fahefana	Famatsiana volla (+3 ka + 15v)
Gnd	7	fahefana	Tany (0v)
A1 to a3	1, 3, 13	fahan'ny	Inputs iray na telo na vavahady
B1 to b3	2, 4, 12	fahan'ny	Inputs b amin'ny telo na vavahady
C1 to c3	5, 8, 11	fahan'ny	Inputs c amin'ny telo na vavahady
Q1 mankany Q3	6, 9, 10	Output	Outputs avy amin'ny telo na vavahady

Famintinana ny 3-input na vavahady

Ny 3-input na ny vavahady dia mampiditra ny fiasa miitatra amin'ny zo mahazatra na vavahady amin'ny alàlan'ny fampidirana tsipika fampidirana fanampiny.Miaraka amin'ity fampidirana fanampiny ity dia afaka mahita ny tenany amin'ny latitude lehibe kokoa ianao, araka izay azonao eritreretina ho amin'ny famantarana telo mety fa tsy ny roa tonta.

Ny fiasan'ity vavahady ity dia toy izany ny isaky ny misy fidirana na iray na mitambatra na mitambatra, dia tonga amin'ny fanjakana avo, ny famoahana ny fitaratra tsy misy fepetra io toe-javatra io.Ity fihetsika ity dia lasa mifanentana amin'ny rafitra nomerika be pitsiny, izay mety hiova ny toe-javatra isan-karazany mba hamokarana vokatra maharesy.

Input A	Input B	Input C	Output Q
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	1
1	0	0	1
1	0	1	1
1	1	0	1
1	1	1	1

Mampiasa ny CD4075 Chip

ny CD4075 Nitsangana tao amin'ny tontolon'ny lojika lojika ny sôkôlôjia, izay nankasitraka ny fanalam-baraka nataony tamin'ny fitantanana ny fampidirana marobe.Mba hahatratrarana ny mety ho tanjaky ny singa farany, dia fahendrena ny mandavaka ao amin'ny heriny.Matetika dia miasa amin'ny famatsiana herinaratra ny sombin-kase iray avy amin'ny 3 ka hatramin'ny 15 volts, miaraka amin'ireo modely sasany afaka mitantana hatramin'ny 20 volts.

Ho an'ny fiasa tsara indrindra, hiantoka fa ny PIN VDD dia mifamatotra amin'ny terminal famatsiana herinaratraIty fanamboarana marina ity dia ampiasaina mba ahafahan'ny mpiasan'ny Chip malina tsara.Ny missteps eto matetika dia mitarika amin'ny tsy fahampian-tsarin'ny fizaran-tany, izay vokatra maro niatrika nandritra ny fotoam-pivoriana azo ampiharina na nandritra ny fiasa tamin'ny tetikasa.

Ny Chip dia manolotra A, B, ary C Pin Pins ho fiatoana ny fampidirana.Ireo pins Input ireo dia manan-danja amin'ny fahazoana famantarana lojika-famantarana izay mamorona ny tena fototry ny asa fanodinana an'i Chip.Azonao atao ny manantitrantitra ny hasarobidin'ny fampidirana famantarana tsy miova, fampitandremana fa ny fiovan'ny fiovaova dia mety hanimba ny fampisehoana.Tahaka, ny Pins q ao amin'ny faran'ny famoahan'ny Chip dia mitondra ny marika lojika vita amin'ny fizotran'ny fizaran-tany.

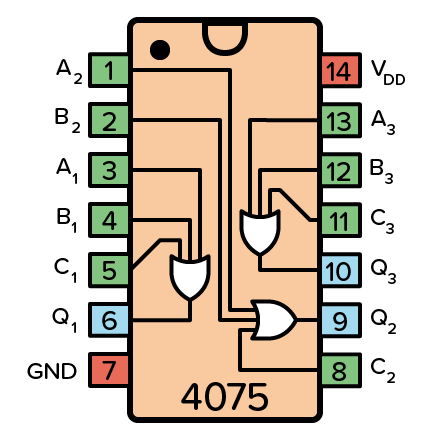

4075 Pinout

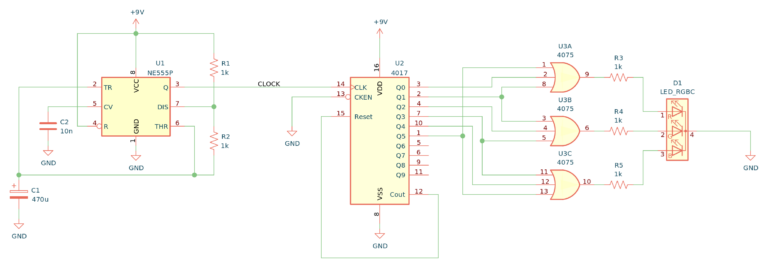

Ohatra ny fizarana - RGB LED Switcher

Ao amin'ity lahatsoratra ity dia mandinika ny faritra iray izay mampiasa ny CD4075LE IC IC-fantatra amin'ny 3-input izay mahomby na gates isika - hanorina RGB Dynamic RGB LIGHITCHER.Ity tsingerin'ny fanamboarana ity amin'ny alàlan'ny loko isan-karazany, manolotra fahafahana mianatra ara-potoana tsy misy fotony amin'ny elektronika nomerika.

Ny ivon'ny lokon'ny lokontsika dia ny CD4075be IC, izay mifehy ny famoahana loko amin'ny alàlan'ny 3-Input na ny vavahadiny.Ity IC ity dia miasa miaraka amin'ny IC 555 Timer IC (U1), izay namboarina mba hamahana ny paositra maharitra.Ireo pulses ireo dia manangana counter cd4017 folo taona (U2), singa lehibe iray izay manetsika ny fivoahany miaraka amin'ny pulse tsirairay avy amin'ny 555.

Izahay dia mampifandray ny vokatra enina voalohany amin'ny CD4017 mivantana amin'ny fampidirana ny CD40757.Ity fifandraisana ity dia mamela ny fizaran-tany hanehoana loko enina miavaka amin'ny LED RGB (D1) amin'ny alàlan'ny fampifangaroana ireo vokatra mba hamoronana fampifangaroana loko isan-karazany.

Mba hanangonana ity fizaran-tany ity dia mila ireto singa manaraka ireto ianao:

• CD4075BE IC (U3) ho fitantanana ny 3-input na ny vavahady

• CD4017 DEPAD CONTERN (U2) amin'ny tsingerina amin'ny alàlan'ny fanjakana ivoahana

• 555 Timer IC (U1) hamokatra ny puls puls

• LED RGB (D1) hanehoana ny loko

• Resistors dimy 1 kω (R1-R5) ho an'ny fanaraha-maso sy fanitsiana ny fotoana ankehitriny

• A 470 μF Capacitor (C1) hiantohana ny fahamarinan'ny famoahana ny famandrihana

• Mpizara 10 NF (C2) hanatsarana ny famantarana ny famantaranandro

CD4075 Alternatives sy mpisolo toerana

Ny CD4075 Circuit circuit (ic) dia mazàna ekena amin'ny anarana mitovy, anisan'izany ny NTE4075, MC1P075, HCF4075, Tc4075, ary Hef4075.Ireo mpahafantarana ireo dia miovaova arakaraka ny mpanamboatra, fa ny dikan-teny rehetra dia mizara ny fiasa mitovy sy ny fanitsiana PIN mitovy.Ny maodely sasany dia mety ahitàna ny endriny toy ny "Cd4075be, "Manondro fiovana kely manokana amin'ny mpanamboatra.

Raha tsy hita eo an-toerana ny CD40757 dia jereo ny tsena an-tserasera azo itokisana amin'ny fisafidianana malalaka sy ny fisafidianana tsara kokoa.

• 74hc4075: Telo-input telo na vavahady
