Torolàlana feno amin'ny PCF8575 I / O Siturender

Ny PCF8575, namboarina tamim-pahatsorana avy amin'i Texas Fitaovana, dia miasa ho toy ny I2C I2C I2C I2C I / O Expander.Ity lahatsoratra ity dia manome fandinihana feno momba ny endri-javatra, ny fanitsiana PIN sy ny schematics teknika, miaraka amin'ny rindranasa isan-karazany.Rehefa ampiasaina ny hanitarana ny seranan-tsambo / output an'ny microcontrollers, ny PCF8575 dia mandalina tsara ny fitakian'ny rafitra sarotra.Mamirapiratra amin'ny toe-javatra izay mitaky fampidirana an-tsokosoko sy mampihena ny toe-javatra mampihena ny fizaran-tany.Ny fanandramana tanana dia manambara fa ny fampiasana ny PCF8575 dia manatsotra be ny famolavolana rafitra, manolotra fomba fiasa ara-teti-bola mba hampitomboana ny fahaiza-manao.

katalaogy

Ny fijerena ny PCF8575

ny Pcf8575 Manompo ho toy ny mpanitatra tsy manam-paharoa amin'ny I / O Expander, manome fifandraisana tsy misy fepetra eo amin'ny microcontrollers amin'ny alàlan'ny I2C Protocol.Mampiasa ny tsipika famantaranandro (tsipika famantaranandro) sy ny SDA (Serial Data Data) ho an'ny fifindran'ny angon-drakitra, manatsotra ny famolavolana fizarazarana amin'ny alàlan'ny famelabelarana ny fivoahana avo lenta, toa ny LED, tsy mitaky famantarana.Raha ny fanombohana, ny rehetra I / O Pins Default amin'ny fanjakana ambony, ny fampandehanana loharanom-baovao misy ao anatiny dia mifandray amin'ny VCC.Ity endri-javatra ity dia tsy ny fandidiana ihany fa ny fandidiana ihany fa manamaivana ny filàna singa fanampiny, mahatonga ny PCF8575 ho fananana sarobidy ho an'ny fampiharana elektronika isan-karazany.

Ny iray amin'ireo endri-javatra fijerena ny PCF8575 dia ny fanohanan'izy ireo ho an'ny Rafitra 3.3V sy ny 5V ary 5v, vita amin'ny alàlan'ny mpampindram-bola mitambatra.Ity dia manitatra ny fifandraisany amin'ny maritrano microcontroller isan-karazany, manolotra fahafaham-po sy fahalalahana bebe kokoa amin'ny famolavolana rafitra.Ny fahaizana miasa amin'ny fenitra isan-karazany dia manafoana ny fanamby iraisana amin'ny rafitra maro samihafa, ahafahanao mifantoka amin'ny fampiharana famoronana tsy misy ahiahy momba ny tsy fahatomombanana momba ny tsy fahatomombanana.

Ny lafiny lehibe amin'ny PCF8575 dia ny interface tsara I2C azo zahana, izay mampitombo ny fifandraisana sy ny fampiasana ny fitaovana amin'ny fanamboarana sarotra.Miaraka amin'ny Jumpers Solder, azonao atao ny manitsy ny adiresy I2C avy amin'ny fototry ny 0x20, manome fifandraisana mahomby manerana ireo fitaovana maro.Ity adaptability ity dia ilaina amin'ny fisorohana ny famahana ny fifanolanana amin'ny rafitra intricate, ny antsipiriany matetika no nanantitrantitra anao.Ankoatr'izay, ny fitaovana dia afaka miasa amin'ny alàlan'ny vdd na VCC, ny fikarakarana ny fitoviana lojika samihafa.Ity fandanjalanjana ity dia manitsakitsaka ny fampidirana miaraka amin'ny rafitra miasa amin'ny 3.3V na 5V, fiantohana ny fitoniana sy ny fahatokisana amin'ny fampiharana isan-karazany.

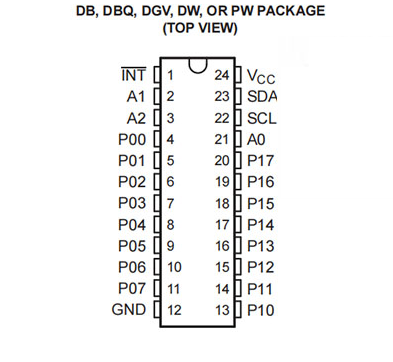

Konfigurasi Pin

Pin			Type	Description
Anarana	Db, dbq, dgv, dw, ary pw	Rge
A0	21	18	aho	Input adiresy 0. Mifandraisa mivantana amin'ny VCC na tany. Tsy ilaina ny mpanohitra misintona.
A1	2	23	aho	Adiresy Input 1. Mifandraisa mivantana amin'ny VCC na tany. Tsy ilaina ny mpanohitra misintona.
A2	3	24	aho	Adiresy Input 2. Mifandraisa mivantana amin'ny VCC na tany. Tsy ilaina ny mpanohitra misintona.
Int	1	22	O	Famoronana famokarana.Mifandray amin'ny vCC amin'ny alàlan'ny fisintonana reserver.
P00	4	1	I / o	P-Port Input / output.Rafitry ny famolavolana push.
P01	5	2	I / o	P-Port Input / output.Rafitry ny famolavolana push.
P02	6	3	I / o	P-Port Input / output.Rafitry ny famolavolana push.
P03	7	4	I / o	P-Port Input / output.Rafitry ny famolavolana push.
P04	8	5	I / o	P-Port Input / output.Rafitry ny famolavolana push.
P05	9	6	I / o	P-Port Input / output.Rafitry ny famolavolana push.
P06	10	7	I / o	P-Port Input / output.Rafitry ny famolavolana push.
P07	11	8	I / o	P-Port Input / output.Rafitry ny famolavolana push.
Gnd	12	9	-	Tany
P10	13	10	I / o	P-Port Input / output.Rafitry ny famolavolana push.
P11	14	11	I / o	P-Port Input / output.Rafitry ny famolavolana push.
P12	15	12	I / o	P-Port Input / output.Rafitry ny famolavolana push.
P13	16	13	I / o	P-Port Input / output.Rafitry ny famolavolana push.
P14	17	14	I / o	P-Port Input / output.Rafitry ny famolavolana push.
P15	18	15	I / o	P-Port Input / output.Rafitry ny famolavolana push.
P16	19	16	I / o	P-Port Input / output.Rafitry ny famolavolana push.
P17	20	17	I / o	P-Port Input / output.Rafitry ny famolavolana push.
Scl	22	19	aho	Tsipika famantaranandro.Mifandray amin'ny vCC amin'ny alàlan'ny fisintonana reserver.
SDA	23	20	I / o	Tsipika data.Mifandray amin'ny vCC amin'ny alàlan'ny fisintonana reserver.
VCC	24	21	-	Manome volonta

Ny antsipirihany momba ny CAD

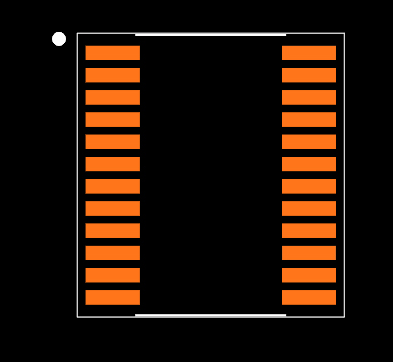

Phootperint

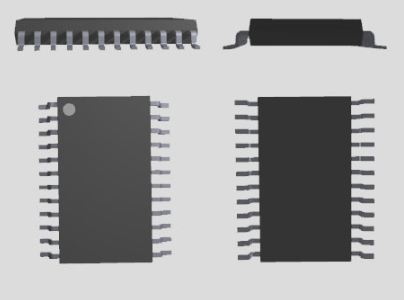

3D Solontena

Toetoetra

endri-javatra	Description
Ny fanjifana ambany-ambany	10 μa max
I²c to parallel-seranan-tsambo	Mamela ny fanitarana mora an'i I / O Pins amin'ny alàlan'ny interface tsara i²c.
Open book 01.svg Bika matoanteny	Mamela ny taranaka mifandimby ivelany ivelany microcontrollers.
Fifanarahana microcontroller	Mifanentana amin'ny ankamaroan'ny microcontrollers.
Ny hafainganam-pandehan'ny fiara fitateram-bahoaka	400-khz Fast ²c bus.
niresaka	Mifampiraharahana amin'ny alàlan'ny adiresy henjana telo, mamela amin'ny fitaovana valo.
Lutputes	Ny fahaiza-mitondra fiara avo lenta amin'ny alàlan'ny fiara mitondra fiara mivantana.
Loharano ankehitriny	Manome ankehitriny ny VCC amin'izao fotoana izao mba hitondra fiara mavitrika ny vokatra.
Fampisehoana lalantsara	Mihoatra ny 100 ma per jesd 78, kilasy ii.
Miasa Volta	2.5 - 5.5V DC.
Miasa ankehitriny	100 MA (max).
Adiresy I²c	Adiresy default: 0x20, manovaova amin'ny alàlan'ny Soldering A1 sy A2 pads fisafidianana.
Pins	16 ny pinonina tsirairay azo ampiasaina.
Konfigurasi Pin	Ny tsipika tsirairay dia azo zahana amin'ny fidirana na famoahana;Manohana ny fidirana miova ny fanelingelenana.
Arduino Library	Mifanaraka amin'ny Tranomboky Arduino: PCF8575.
Fampiharana	Mety ho an'ny arduino uno r3 sy ny mcus hafa Mifehy ny fitoniana, mpamono borosy, bokotra ary leds.
Fiarovana ESD	Mifanaraka amin'ny jesd 22: modely-botd-v Modely milina 200-V (A115-A), modely 1000-Vction-fitaovana (C101).

Teknolojia ara-teknika

Ity latabatra ity dia manome fanehoana mazava sy fohy momba ny ny fomba fiasa ara-teknika sy ny toetra ho an'ny zavamaneno texas Pcf8575pw.

Type	fikirana
Sata Lifecycle	Mavitrika (Nohavaozina farany: 5 andro lasa izay)
Fotoana fitarihana orinasa	6 herinandro
Typeing Type	Tendrombohitra

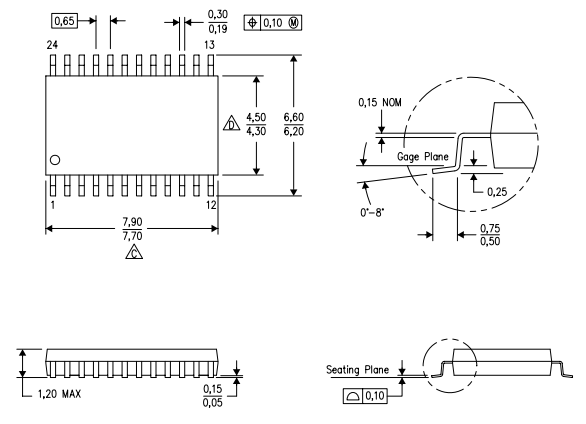

Fonosana / tranga	24-TSSOP (0.173, 4.40mm width)
Tendrombohitra	ENY
Isan'ny pins	24
Lanja	89.499445mg
Isan'ny I / OS	16
Mari-pana	-40 ° C ~ 85 ° C
Packaging	Tube
Kaody Jesd-609	F4
Kaody PBFree	ENY
Sata part	Mavitrika
Moisture Sensitivity Level (MSL)	1 (tsy manam-petra)
Isan'ny fiatoana	24
Kaody ECCN	EAR99
Tapitra ny terminal	Nickel / Palladium / Gold (Ni / PD / au)
Kaody HTS	8542.39.00.01
Voltage - famatsiana	4.5v ~ 5.5v
Toerana terminal	lafiny roa
Endrika terminal	Gull wing
Ny fiposahan'ny tampon-dranomasina (° C)	260
Manome volonta	3.3v
Terminal Pitch	0.65mm
Laharana fizarana	Pcf8575
PIN Count	24
Isan'ny fipoahana	16
Karazana output	Push-pull
Voltage famatsiana	5.5v
Herin'ny herinaratra	3 / 5V
interface tsara	I2C, SMBUS
Isan'ny seranan-tsambo	2
Isan'ny bitika	16
Famantaranandro matetika	400khz
Omeo ny max-max	0.2ma
Famonoana ny famoahana	ENY
Ankehitriny - loharanom-baovao / sinting	10Ma / 25Ma
Toetoetra	Por
hahavony	1.2mm
NY FAHARETANY	7.8mm
sakany	4.4mm
hateviny	1mm
Henjana ny taratra	tsy misy
Sata rohs	Rohs3 mifanaraka
Mitarika maimaimpoana	Mitarika maimaimpoana

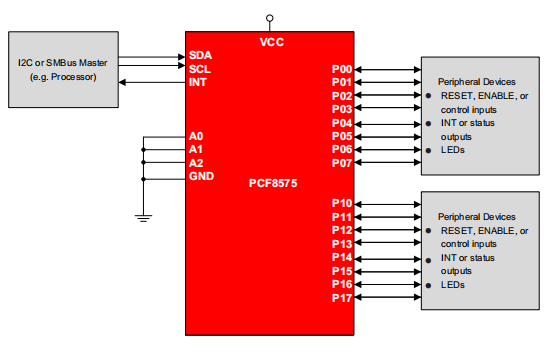

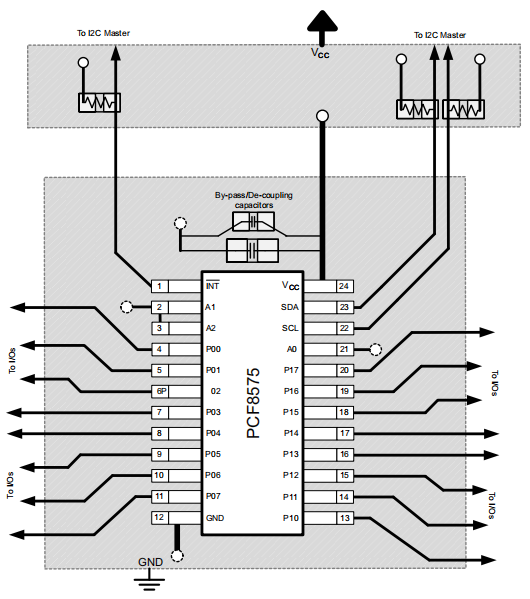

Fanehoana schematic

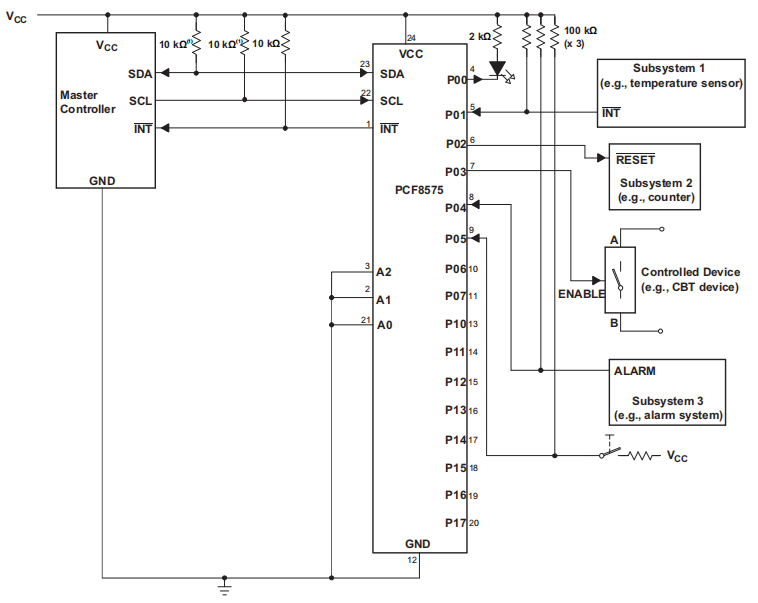

Fampiharana Circuit

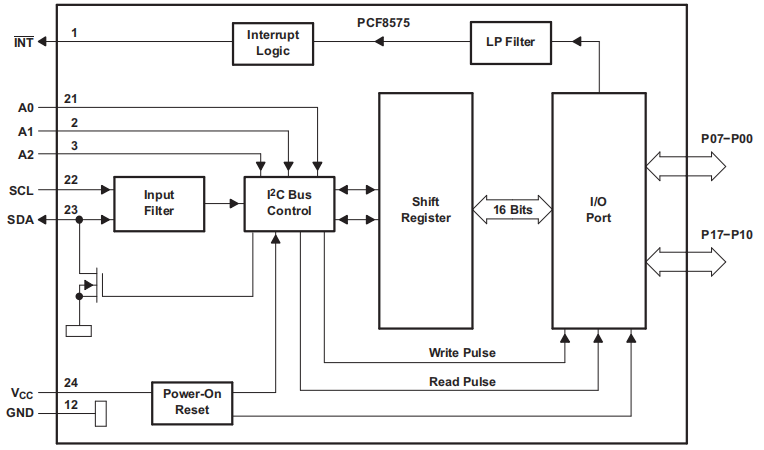

Diagram logic

Fanoharana fandaharana

Fampiasana isan-karazany amin'ny PCF8575

Ny PCF8575, A / O manam-pahaizana manokana, dia misy fiantraikany amin'ny kianja ara-teknolojia isan-karazany.Ny fampiharana isan-karazany dia manerana ny fifandraisan-davitra, ny computing samirery ary ny fanehoana ny fahaizany amin'ny fitantanana ireo fifandraisana peripheral marobe.

Fitaovana fifandraisan-davitra

Ao amin'ny sehatry ny fifandraisan-davitra, ny PCF8575 dia manatsara ny fitaovana toy ny vondrona sivana amin'ny alàlan'ny fahaiza-manao GPIO, manome fifehezana sy fanaraha-maso tsara kokoa amin'ny sehatry ny fanodinana famantarana marim-pototra.Ny adaptability dia miasa ho mpiara-miasa azo itokisana ho anao miezaka ny hanao refine, antoka fa miantoka ny fifandraisana maharitra sy ny fitantanana famantarana famantarana.

Fotodrafitrasa mpizara

Ity singa ity dia manamora ny fandidiana mivezivezy ao anaty fotodrafitrasa mpizara, manolotra fifandraisana mifanentana izay mavitrika amin'ny filaharana avo lenta.Izy io dia manome anao ny latitude mba hanatsarana ny famolavolana mpizara misy haingam-pandeha sy fanalam-baraka, izay mitaky fitakiana mivoatra miaraka amin'ny fanovana ny hardware kely.

Routers Networking

Ny PCF8575 dia manana anjara toerana manohana amin'ny alàlan'ny tamba-jotra amin'ny tamba-jotra amin'ny alàlan'ny fanitarana ny programmability fitaovana sy ny fifandraisana.Tamin'ny fanampiana ny fampandrosoana ny routers dia nifantoka tamin'ny fahatsoram-po sy ny fahaiza-miaina, dia manampy amin'ny famoronana vahaolana saro-bidy izay mitantana ny fifamoivoizana data.

Fitaovana computing manokana

Ao amin'ny tontolon'ny computer manokana, ity I / O Spore ity dia manolotra anao ny fahafaha-manify anao hanavao ny peripherals sy ny fanatsarana nefa tsy terena be loatra amin'ny fetran'ny maritrano sy maritrano.Mampirisika ny famoronana amin'ny famolavolana hardware izy io, ny fandrosoana teknolojia azo idirana amin'ny tsena amin'ny fahombiazana.

Electronics Consumer

Ao amin'ny tsenan'ny elektronika elektronika haingana haingana, ny PCF8575 dia mampiseho ny fitaovana tsy misy vesatry ny redesigns lehibe.Ity fahaiza-manao ity dia ahafahan'ny orinasa hampiditra ny endri-javatra misy ny toe-javatra amin'ny endrika famolavolana (fanampiana ny fanampiana ny fisian'ny fifaninanana amin'ny indostrian'ny fivoarana tsy tapaka.

Systems indostrialy

Ny PCF8575 dia fitaovana amin'ny famokarana indostrialy, manamora ny fanaraha-maso sy fanaraha-maso ny fizotran-kevitra miavaka.Amin'ny alàlan'ny fanoloran-tena mampidi-doza, dia manohana ny fitantanana asa an-tsitrapo, manatsara ny fahombiazan'ny sy ny fampihenana ny fihenan'ny fikorontanan-javatra.

Fitaovana misy safidy GPIO voafetra

Ho an'ny fitaovana voafetra amin'ny alàlan'ny Scarce Gpio Availability, ny PCF8575 dia manolotra vahaolana revolisiona amin'ny alàlan'ny fanitarana ny seranan-tsambo, ary mamela ny fanitarana ireo fitaovana peripheral.Ity fandanjalanjana ity dia manome ny efitranonao mamorona mba hamolavola vahaolana vaovao mifanaraka amin'ny filan'ny mpampiasa manokana.
