Torolàlana feno amin'ny testbenches: Fitaovana sy teknika ho an'ny fanamarinana rafitra nomerika

Ity torolàlana ity dia mandinika ny testbenches, fitaovana fototra ho an'ny fanamarinana rindrambaiko izay manitsy ny toe-javatra hizaha toetra sy hanamarina ny vokatra.Ny testbenches dia mitana anjara toerana amin'ny famaritana ireo bibikely amin'ny fampandrosoana, fanatsarana ny tombotsoan'ny rindrambaiko.Miaraka amin'ny ohatra sy ny fomba azo ampiharina, ity lahatsoratra ity dia manasongadina ny fampiasana sy ny teknikan'izy ireo ary ny maha-zava-dehibe azy ity lahatsoratra ity amin'ny fananganana rafitra nomerika matanjaka sy mahomby.

katalaogy

Ny andraikitry ny testbenches amin'ny fanamarinana rafitra nomerika

Ny testbench dia singa iray amin'ny fizotran'ny fanamarinana rafitra nomerika.Tsy fitaovana iray fotsiny amin'ny famoaham-bokatra sy hanamarina ny fipoahana izany, dia toy ny rafi-pitenenana izay manitsy ny fepetra hanombohana ny fahatokisana, ny fiasa ary ny fitondran-tena nomerika alohan'ny hametrahana azy ireo any an-tsaha.Amin'ny alàlan'ny famoronana tontolo voafehy amin'ny rafitra fitsapana amin'ny fihenjanana miaraka amin'ny toe-javatra fampidirana marobe, ny testbenches dia manampy anao hamantatra ireo korontana mety hitranga amin'ny fiandohan'ny fivoarana.Ity fanaraha-maso am-bavany sy ny marefo ity dia ilaina amin'ny fampihenana ny lesoka lafo vidy, ny fiantohana ny fanarahana ny fepetra manokana, ary fanatsarana ny fahatokisan-tena ankapobeny.

Ho fanampin'ny fanamarinana ny valintenin'ny rafitra, ny testbenches dia manana anjara toerana amin'ny fanombanana ireo tranga eo amin'ny sisiny, ny olana ara-potoana ary ny fitantanana ny hadisoana, ny fiantohana ny rafitra dia afaka miasa tsara na amin'ny toe-javatra tafahoatra na tsy ampoizina na tsy ampoizina.Tamin'ny alàlan'ny fitsapana sy simulation automatique, testbench dia mandray anjara amin'ny kalitao rindrambaiko avo kokoa, fanatsarana ny fampisehoana ary ny fihodinana fampandrosoana fohy amin'ny alàlan'ny famelabelarana ny fitiliana iTerative tsy misy fitsabahana.Izy ireo dia miaro ny tsy fahombiazana mety hitranga aorian'ny fanitarana, miantoka ny faharatsian'ny rafitra nomerika.

Ny singa manan-danja amin'ny testbench sy ny asany

Mba hahatakaranao bebe kokoa ny fomba fiasan'ny testbenches dia zava-dehibe ny mandinika ireo singa mampisy azy ireo mahomby.Ny testbench tsara dia miasa tsara amin'ny fitantanana asa fototra roa: miteraka inputs (stimuli) ary manamarina ny fipoahana.Andao hodinihintsika ny antsipiriany tsirairay.

Generation stimulus

Ny taranaka miforitra dia misy ny famoronana famantarana fampidirana izay manitsy ny toe-piainana mba hizaha toetra ny fitondran-tenan'ny rafitra nomerika.Ireo mpangalatra ireo dia tokony ho tsara sy tsy misy dikany mba hiantohana ny rafitra dia iharan'ny toe-javatra isan-karazany mety hitranga amin'ny fampiharana.Diniho ny maodely ondrilahy iray ho ohatra.Ny testbench dia tsy maintsy manome fampidirana manokana amin'ny module ary mandinika ny fiorenany mba hahazoana antoka fa hitondra tena araka ny antenaina.Ny fampidirana lehibe ho an'ny modin'ny ondrilahy dia matetika:

• CLK (famantaranandro): mampandeha ny fotoana amin'ny rafitra.

• Addre (Adiresy): mamaritra ny toerana misy ny data hidirana.

• Wen (Manorata, mifehy na ny angon-drakitra voasoratra ao amin'ny fitadidiana.

• Data: Ny tena fampahalalana nosoratana tamin'ny module.

Ny famoahana, fantatra amin'ny anarana hoe Dataout, dia maneho ny vokatry ny asa anatiny anatiny.Amin'ny alàlan'ny fanoratana am-pitandremana ny fomba ametrahana sy fanaraha-maso ireo angon-drakitra ireo dia azonao atao ny manamarina fa ny rafitra dia manatanteraka tsara amin'ny toe-javatra samihafa.Eritrereto ny fahatongavan-tsaina mampientam-po ho toy ny fametrahana toe-javatra fitsapana ao amin'ny laboratoara.Tahaka ny mpahay siansa dia mifehy tsara ny toe-javatra mba hijery ny fihetseham-po simika, ny mpamorona nomerika dia nanamboatra ny fidirana tsara mba hijery ny fomba famalian'ny rafitra.

Fanamarinana ny vokatra

Ny fanamarinana ny vokatra dia ny fizotran'ny fizahana fa ny fiparitahan'ny rafitra dia mifanaraka amin'ny vokatra andrasana.Ity dingana ity dia zava-dehibe amin'ny fisintonana lesoka aloha alohan'ny hivoahan'ny olana lehibe kokoa.Ny hafa dia manamarina ny famoaham-bokatra mba hanamafisana fa ny rafitra dia mahafeno ny fiasa sy ny fanatanterahana tsy tapaka amin'ny fepetra samihafa.Ny fanamarinana momba ny vokatra dia misy ny fizahana automatique sy ny fanamarihan'ny boky.Ohatra:

• Fitaovana fanamarinana automatique: fitaovana toa an'i Modelsk sy Quartus dia mamela ny fitiliana automatique, izay ampitahaina amin'ny vokatra antenaina ny vokatra andrasana.Ity dia manafaingana ny fizotran'ny fanamarinana ary mampihena ny fahadisoana.

• fanamarinana manual (tsy azo atao): Ho an'ny toe-javatra sarotra be pitsiny, dia ilaina ny fisavana ny manual mba hiantohana fa voasarona ny tranga sisiny manokana.

Fitaovana sy teknika ho an'ny fampiharana testbench

Quartus: Simulation Input Comput / output

Quartus dia manome interface tsara iray izay manangana ny fidirana sy ny fitandremana ny vokatra.Ity fomba ity dia mety hahasoa ho an'ny vao manomboka na ho an'ny rafitra izay mitaky fomba ara-pahitana, ara-pahitana.Amin'ny alàlan'ny famelana ny fiaraha-mientana amin'ny alàlan'ny tontolo kisary, ny Quartus dia manampy amin'ny fanesorana ny fifandraisan'ny fidirana sy ny fipoahana, ka hanamora ny fahatakarana ny fomba fihetsiky ny rafitra nomerika.Iray amin'ireo tanjaka lehibe amin'ny Quartus dia ny mety ho an'ny vao manomboka.Ny intuitive intuitive, ny interface tsara dia manome fomba mahitsy hahitana ny fiantraikan'ny fampidirana vokatra raha tsy misy ny filàna fanoratana be dia be na ny fandaminana.Ny valin-kafatra dia manome fanampiana ny fihetsik'ireo fizarazarana mora kokoa, ka mahatonga azy ho fitaovana ilaina ho an'ireo vaovao noforonina nomerika.Na izany aza, ny quartus dia manana ny fetrany.Ny fametrahana simulasi amin'ny quartus dia mety handany fotoana, indrindra amin'ny famolavolana sarotra kokoa.Ny fitaovana dia tsy azo ovaina raha oharina amin'ny fitaovana simularNoho ny fiasana amin'ny rafitra lehibe na amin'ny antsipiriany, dia mety hanandrana fanamby izany tsy fahampian-tsakafo izany.

Modelsim: Simulation miorina amin'ny lahatsoratra amin'ny fampiasana soratra

Modelsim dia maka fomba hafa amin'ny simulasi amin'ny alàlan'ny laharam-pahamehana ara-potoana amin'ny alàlan'ny soratra masina.Mamorona scenarios fitsapana mampiasa scripts Verilog (.v) na vhdl (.vhd), fa tsy ny fandaminana ara-pahitana sy ny fiparitahana.Ity fomba ity dia manome tsara sy mifehy bebe kokoa.Raha tokony hiantehitra amin'ny interface tsara ianao, dia mamaritra ny fomba tokony hisedrana ny rafitra amin'ny alàlan'ny script amin'ny antsipiriany, izay mamela ny fanaovan-javatra sy ny famokarana bebe kokoa amin'ny fomba simulation.Iray amin'ireo tanjaka lehibe ny Modelsim dia ny fandanjalanjana izay atolotra azy.Amin'ny alàlan'ny fanaovana script, dia manana fifehezana bebe kokoa momba ny fizahan-kevitra bebe kokoa ianao, ka mamela azy ireo hamorona simulasi saro-pady sy tsara.Vantany vao fantatry ny mpamorona ny syntax sy ny workflow, ny fametrahana simulasi dia mety ho haingana kokoa raha oharina amin'ny fampiasana fitaovana grika toy ny Quartus.Ny fahaizana mampisondrotra sy manova ny script dia manampy ny fahombiazany ihany koa, indrindra amin'ny tetikasa lehibe kokoa.Na izany aza, ny fomba fiasa miorina amin'ny soratra dia misy fetrany sasany.Mitaky ny fahatakarana mafy ny verilog na vhdl syntax, izay mety hampisy fanamby ho an'ireo vao manomboka amin'ny fiteny tsy fantatra amin'ny fiteny Hardware.Vokatr'izany, Modelim dia manana curve fianarana Steeper raha oharina amin'ny fitaovana simula kokoa.Ireo mpampiasa vaovao dia mety ho sarotra aminy ny hanomboka, fa amin'ny fampiharana, ny fahatanterana sy ny fahafaham-pahafalian'ny ateraky ny scripting dia mety ho fananana sarobidy.

Ny teoria sy ny fanazaran-tena amin'ny fanamarinana

Ny testbenches dia manamboatra tetezana eo anelanelan'ny famolavolana teôlôjia sy fampiharana amin'ny alàlan'ny fanodinana ny fomba fihetsiky ny rafi-pitoviana nomerika amin'ny toe-javatra isan-karazany, ao anatin'izany ny tranga sisiny sy ny fidirana tsy ampoizina.Ao amin'ny famolavolana dicital, dia matetika sarotra ny mamina mialoha ny fomba hanatanterahana ny rafitra iray amin'ny fanazarana mifototra amin'ny modely teoretika.Testbenches Manakatona ity hantsana ity amin'ny alàlan'ny famelana anao ny handrosoo ny foto-kevitra famolavolana abstract ary manombatombana ny fihetsiky ny rafitra ao anaty tontolo voafehy sy simika.Ny iray amin'ireo tombony lehibe amin'ny fampiasana fitaovana simula ao amin'ny testbenches dia ny valiny avy hatrany nomen'izy ireo nandritra ny debugging.Ny fitaovana toy ny Multisim na ModelSim dia manolotra fanehoana fahitana momba ny fitondran-tena, izay mampiseho ny fiovan'ny fiantraikany amin'ny fiantraikany amin'ny fotoana voafetra.Ity valin-kevitra ity dia ahafahanao mamantatra ny olana haingana kokoa, ny hadisoana miverina amin'ny fotony, ary manitsy ny famoahan-drariny araka izany.Ohatra, raha toa ka misy rafitra iray tsy maharesy ny fe-potoana voafetra na mampiseho fihetsika tsy ampoizina ao anaty filaharana sasany, ny testbench dia afaka manasongadina ireo lesoka avy hatrany, raha mbola vita ny rafitra.Amin'ny alàlan'ny fampahafantarana ireo olana eo am-piandohan'ny tsingerin'ny famolavolana, ny testbenches dia mampihena ny filana vola lafo sy ny fanerena ara-batana, ary ny fanakorontanana ny fomba fanamarinana.Ity fanamarinana mialoha ity dia manampy amin'ny fiantohana fa ny rafitra nomerika dia samy mandeha tsara sy maharitra amin'ny toe-javatra, mahatonga azy ireo ho azo itokisana sy hampihena ny loza mety hitranga aorian'ny fanalefahana.Amin'izany fomba izany, ny testbenches dia miasa ho fitaovana azo ampiharina amin'ny fanovana ny endrika teôlôbôbelika ho mafy orina.

Architecture Testbench Advanced

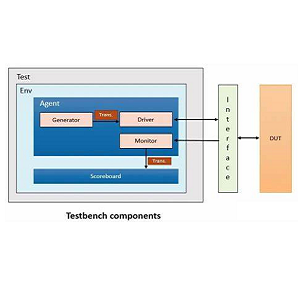

Ny testbenced Advanced dia mihoatra ny fitsapana famokarana tsotra amin'ny alàlan'ny fampidirana singa fanampiny mba hitantanana ireo rafitra sarotra.Ny testbench fenitra dia ahitana ampahany lehibe telo: A Stimulus generator hamorona famantarana fampidirana, a Famolavolana eo ambanin'ny fitsapana (Dut), izay no tena sarotra ny fizahan-toetra ary Output monitor izay manamarina ny fipoahana amin'ny valiny antenaina.Ireo singa ireo dia miara-miasa mba hiantohana bebe kokoa sy marina ny fanamarinana ny endrika nomerika.

Ny fanatsarana ny fahamarinan'ny testbench dia mahakasika ny fampiasana teknika izay hiantohana ny famolavolana endrika ho azo itokisana amin'ny toe-javatra samihafa. Fanadinana tampoka Ampidiro ny lamina fampidirana tsy ampoizina mba hanamarinana ny fahamarinan'ny rafitra amin'ny toe-javatra isan-karazany. Fanadinana tranga Mifantoka amin'ny toe-javatra faritry ny sisintany izay mety hiatrehana ny hadisoana ny rafitra.Farany, Fitsapana famerenam-bokatra TOROHEVITRA MANDROSO FANAZAVANA RA-RASS AFAKA INDRINDRA INDRINDRA INDRINDRA INDRINDRA INDRINDRA INDRINDRA INDRINDRA INDRINDRA, Ny fiantohana ny rafitra dia mijanona ho tsy miova sy tsy misy hadisoana mandritra ny fotoana.

Scripting testbenches

Mba hamoronana testbenches mahomby sy azo itokisana amin'ny Verilog na VHDL, araho ny fomba fanao tsara indrindra.Atombohy tsotra, avy eo manitatra amin'ny alàlan'ny fitsapana ny fiasa fototra voalohany ary manampy tsikelikely ny toe-javatra sarotra kokoa.Mampiasà fanehoan-kevitra sy antontan-taratasy mba hahamora ny sora-baventy mba hahatakatra sy hihazonana tsara ny fanazavan'ny fizarana tsirairay.Farany, automatique izay azo atao mba hamonjy fotoana sy hampihenana ny hadisoana amin'ny alàlan'ny fampiasana tadivavarana sy fiasa mba hikarakarana ireo asa miverimberina sy fampidirana modely.
