Torolàlana feno amin'ny AD736 marina RMS-to-DC Converter IC

Ity torolàlana ity dia mandinika ny fizarazarana Ad736, izay fantatra amin'ny alàlan'ny fanodikodinana ny RMS marina amin'ny volavolan-dalàna DC.Miaraka amin'ny fahaizana mandamina ny onjam-peo samihafa, ny ad736 dia mety amin'ny fampiharana avo lenta, ambany haingam-pandeha toy ny rafitra angovo azo havaozina sy fitaovana ara-pitsaboana.Hofoaninay ny mombamomba azy, ny fampiasana ary ny famolavolana endrika izay mahatonga azy ho zava-dehibe amin'ny elektronika maoderina.

katalaogy

Inona ny ad736?

ny Ad736 dia ny fizaran-tany iray izay natao ho an'ny fiovam-po marina marina, miaraka amin'ny fiovam-po ara-dalàna RMS-to-DC, miaraka amin'ny fanjifana herinaratra kely ary mariky ny ± 0,3 mv ary ± 0.3% ho an'ny fidirana siniana.Ny fahaizany miatrika ny onjam-peo isan-karazany, toy ny onjam-peo pulse sy ny onjam-peo mifehy ny triac, dia mahatonga azy io ho tsara indrindra amin'ny fanatsarana ny fehin-kira voafaritra sy ny fampifanarahana ireo fampiharana elektronika samihafa.Avy amin'ny rafitra angovo azo averina izay mitaky fanodinana famantarana marina amin'ny fitaovana mahery vaika izay mahasoa amin'ny fanjifana angovo ambany, ny AD736 dia manohana ny fahombiazana sy ny fahatokisana.Ny maritrano tsara indrindra dia tsara ho an'ny indostria toy ny fitaovana ara-pitsaboana sy indostrialy.Ny mitambatra ny endrika miforitra sy ny fahombiazan'ny teknolojia ary ny fandaharam-potoana, ny AD736 dia maneho ny fironana maoderina amin'ny famolavolana Multifunctional Multifunctional, manolotra vahaolana marim-pototra ho an'ny fampiharana entin'ny Precision.

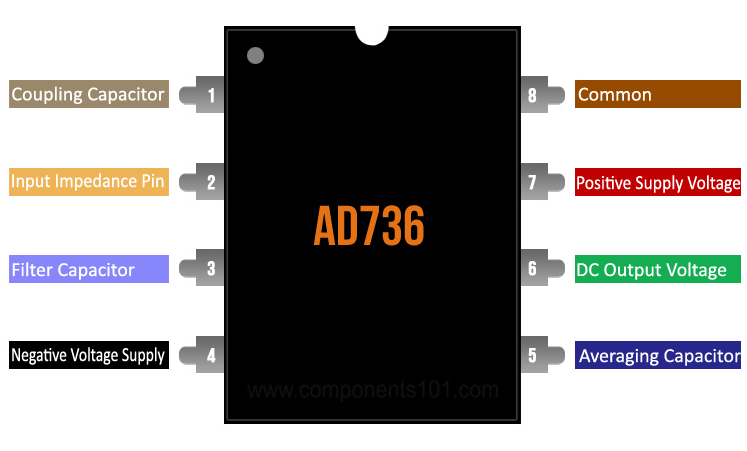

Ad736 Pin Configuration

Pin No.	Anarana PIN	Description
1	CC	Capacitor coupling
2	vin,	PIN tsy misy dikany ambony
3	Cf	Mampifandray ny mpanelanelana mpanelanelana mpanelanelana ambany ambany avy amin'ny Output
4	-Vs	Volavolan-dalàna ratsy raha ampiasaina ny sidy roa, na Tany raha mifandray amin'ny loharano tokana tokana
5	Cav	Ampifandraiso eto ny capaciter Averaging.
6	Output	DC Output Voltage.
7	+ Vs	Volta famatsiana tsara.
8	fr	Mahazatra.

Ad736 Endri-javatra sy voafaritra manokana

Endri-javatra / famaritana	Description
Fanafoanana avo lenta	10¹² ω
Fampidirana ambany	25 PA
Avo indrindra amin'ny maha-marina	± 0.3 mv ± 0,3% amin'ny famakiana
Fiovam-po amin'ny RM misy lafin-javatra misy marika	Hatramin'ny 5
Sehatra famatsiana herinaratra malalaka	+2.8 v, -3.2 v to ± 16,5 v
Hery ambany	200 μa famatsiana farany
Famokarana volonta	ENY
Ny trimal ivelany dia takiana amin'ny fahitsiana	tsy misy
Fitsangatsanganana ankehitriny	25 ihany no
Fanafoanana Output	8 kω
Esd Rating	500 v
Sehatra fitahirizana	-65 ° C hatramin'ny + 150 ° C

Mitovy amin'ny ad736

• Ad637

• Ad636

Ad736 fonosana azo ampiasaina

8-PDIP mitarika

Ny PDIP 8-Làlana dia noho ny fahaizan'izy ireo, ka mahatonga azy ho fananana amin'ny famokarana prototyping sy kely.Ity karazana ity dia alefa amin'ny toe-javatra izay misy ny fametrahana ny torolàlana, ny fanoloana mivantana, ary ny fitiliana mialoha.Ny famolavolana maharitra dia mahasoa amin'ny kianja fanabeazana sy ny laboratoara fanandramana, mampiroborobo ny fanamboarana sy fanitsiana haingana tsy ilaina amin'ny fitaovana manokana.Ny fahazoana ny PDIP dia tsy miraharaha ny zava-bita ao amin'ireo nibitsika sy nanatsatiana ny famolavolana azy ireo, nanatsoaka ny fahagagana nataony.

8-cerdip mitarika

Ny Cerdip Cerdip 8-mitarika dia manana toe-javatra ratsy, miaraka amin'ny firafitry ny seramika izay mitondra ny fahamarinan-toerana ambony sy ny herin'ny mekanika.Mety ho amin'ny toe-javatra azo itokisana toy ny Aerospace sy ny asan'ny tafika, izay maneho ny fahatokiana sy ny fahatongavany.Amin'ny fiaretana ny tontolo henjana tsy misy fatiantoka, ny anjara asan'ny Cerdip dia manana fahatokisana mangina, ny famelabelarana ny satan'ny mahery fo azy amin'ny fampiharana izay ankamamiana.

8-SOIC mitarika

Nitaona ho an'ny fampiharana laharam-pahamehana ny dian-tongotra kely sy ny fampiasana tsara ny habakabaka, ny sôkôla 8 mitarika ny famolavolana izay mitaky ny miniaturization sy ny maivana.Ny teknolojia-tendrombohitra-tendrombohitra dia manome lalana ho an'ny elektronika natolotry ny elektronika sy portable.Ity slekekness ity dia mifanaraka amin'ny fikatsahana ny indostria amin'ny fitaovana kely kokoa sy mahomby kokoa, fironana iray, izay manintona ny fo izay mitady fanavaozana nefa tsy marimaritra iraisana.

Mampiasa ny Converter Ad736 RMS-to-DC

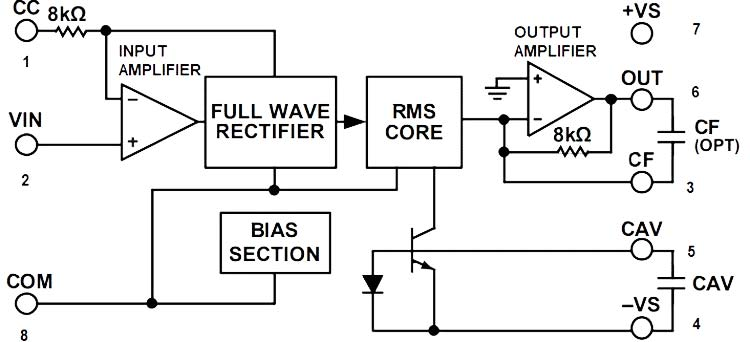

Ny AD736 dia ny Converter RMS-to-DC izay namboarina mba hiatrehana ny famantarana mifandimby (ac) amin'ny famoahana mivantana (DC) mivantana (DC), izay manome hery herinaratra maharitra amin'ny alàlan'ny mpanohitra iray.Ny maritrano anatiny dia mampiditra ny singa toy ny amplifier fampidirana, famandrihana feno henan-jaza, kopia rms, ary amplifier, izay miasa amin'ny fiovam-po tsara sy marina.Miankina amin'ny fanitsiana, ny ad736 dia afaka miasa amin'ny maha-mpiantso mpamaly na mpandray anjara amin'ny ankapobeny.Amin'ny fomba famaliana eo amin'ny salanisa, ny fitaovana dia manitsy sy manivana ny famantarana ny AC mba hanangonana volavolan-dalàna mitovy amin'ny rms.Ny tarehimarika eto ambany dia mampiseho ny sary mandeha amin'ny alàlan'ny AD736, mampiseho ny maoderina anatiny, ao anatin'izany ny fampidirana amplifier, rectifier feno onja, RMS Core, ary ny amplifier.Ity sary ity dia manasongadina ny fizahan-tany lojika amin'ny fizotran'ny fiovam-po RMS-to-DC.

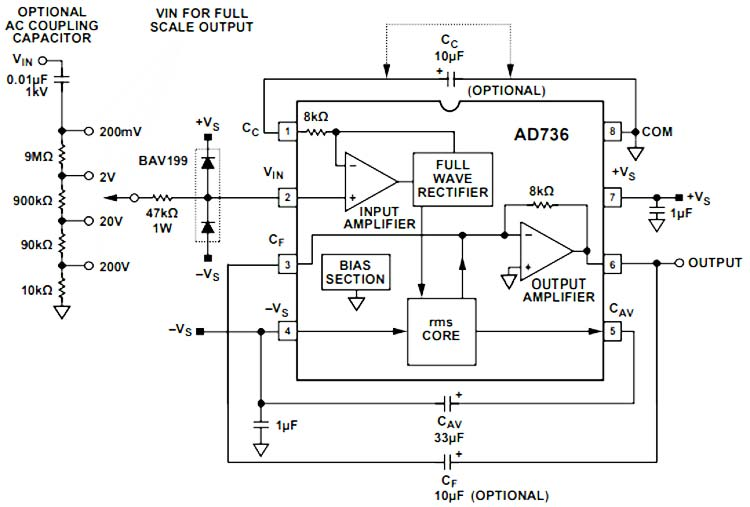

Ny famolavolana fanavaozana ny fitaovana dia mampiditra fanitarana ny fampidirana avo lenta mba hanalefahana ny hadisoana enti-mitadidy, izay mahatonga azy manokana ho an'ny fangatahana mitaky refy ambany ambany, toy ny fanombanana ny MV Taptages 200 MV.Ny singa ivelany, toy ny mpirehareha sy ny dioda, dia azo ampiana amin'ny fiarovana amin'ny fihoaram-pefy AC, izay mampitombo ny faharetana sy ny fahatokisan'ny fananganana.Azonao atao ny mampifanaraka ny AD736 amin'ny fangatahana manokana amin'ny alàlan'ny soso-kevitra manokana ao amin'ny Datasheet, toy ny fanitsiana ny lanjan'ny capecitor na ny mahay manavao ny fotoana famaliana na hanatsarana ny fampisehoana amin'ny toe-javatra tsy manam-paharoa.Ity adaptability ity dia mahatonga ny ad736 safidy tsara ho an'ny filàna fandrefesana rms isan-karazany.Ny sary eto ambany dia manome fisintonana amin'ny antsipiriany momba ny AD736.Tafiditra ao ny singa ivelany azo atao, toy ny mpiray tsikombakomba sy ny doka fiarovana sy ny fiarovana ny fiarovana, miaraka amin'ny fanamafisana natokana ho an'ny fanatanterahana ny fiovam-po sy ny fiarovana ny rms sy ny fiarovana avy amin'ny scenarios samihafa.

Fampiharana ny ad736

Fandrefesana tsara: Mety amin'ny fandrefesana ny volavolan-dalàna tsy misy sinuSoidal.Matetika ampiasaina ao amin'ny labs ho an'ny fanamarinana data voafaritra tsara mandritra ny fanandramana.

Voltim-barotra azo antoka: Powers Precision Voltmeters ampiasaina amin'ny toe-javatra fanabeazana sy indostrialy.Azo itokisana sy azo zahana amin'ny filàna fandrefesana be dia be.

Multimeter sy versatility: Manatsara ny fiasa isan-karazany amin'ny fandrefesana ireo tarehimarika isan-karazany mihoatra ny volotara.Aleony ho an'ny famolavolana multifunctional.

RMS-niasa bateria ho an'ny fiovam-po DC: Energy-mahomby amin'ny fampiasana maharitra amin'ny fitaovana mahery vaika bateria.Tsara indrindra amin'ny asa an-tsaha any amin'ny faritra lavitra misy fidirana herinaratra voafetra.

Salanisan'ny fampiharana fizahana fizahan-tany: Ampiasaina amin'ny fitsapana sy herinaratra audio amin'ny alàlan'ny fampisehoana tsy tapaka.Manatsara ny kalitao tsara ary manatsara ny fahatokisan'ny fitaovana.

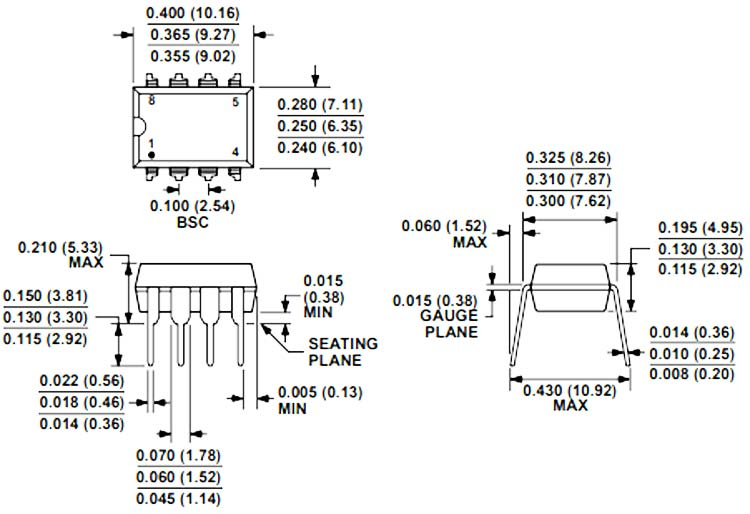

Ad736 Modely sy refy sy refy 2D
