Ny fijerena feno momba ny UP / Down Counters: ny famolavolana CIRDUIT ary ny fanazavan-kevitra 74193 dia nanazava

Ao amin'ny tontolon'ny elektronika an-tsokosoko, ny tarika nomerika dia mitana andraikitra lehibe amin'ny famolavolana fizarazarana fizarazarana ny mpifaninana, izay manome alàlana ny tallying ny paositra nomerika amin'ny fampiharana isan-karazany.Ireo singa fototra ireo dia natolotry ny Flip-Flops (FFS) miaraka amin'ny marika famantaranandro (CLK), ny fiantohana ny fanenjehana data ara-nofo azo itokisana sy fanodinana.Na miasa amin'ny fitaovana misaraka na ampahany fototra amin'ny rafitra lehibe kokoa, dia nanjary takiana amin'ny famolavolana digital ny isa.Anisan'ireo mpifanolo-bodirindrina isan-karazany, ny kaonty ambony / ambany dia mijoro ho an'ny fahaizany tsy manam-paharoa hanisa amin'ny lafiny roa, ary ny fanatanterahana haingam-pandeha sy fahombiazana tsy misy dikany.Ao amin'ity lahatsoratra ity, mihady amin'ny mekanika, fampiharana ary dikan-teny ambony / ambany isika, miaraka amin'ny jiro amin'ny 74193 IC.Amin'ny fandinihana ny andraikiny amin'ny rafitra tena izy sy ny fanavaozana nomerika dia mikendry ny hanome torolàlana feno ho anao izahay.

katalaogy

Fahatakarana ny mpifaninana ambony / ambany

Ny mpifaninana sy ambany dia manolotra fomba fanisana an-tsokosoko, mamela ny asa fitantanana roa mifototra amin'ny marika fifehezana manokana.Ireo mpifaninana ireo dia hita ao amin'ny rindranasa izay misy ny fanisana sy ny fanisana dia samy ilaina, araka ny hita ao amin'ny TTL Technologies - toa an'i 74ls190 ary 74ls191 - izay mihodina ny fomba fanisana ny torolàlana ho an'ny torolàlana.

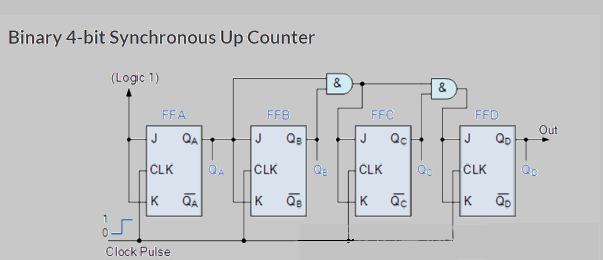

4-bit binary binary / ambany

Ny mpifaninana 4-bit dia evitomizes fanisana binary, izay mandeha tsara amin'ny 0000 ka hatramin'ny 1111 ary misy cyplically.Ny famantaranandro dia mitondra ny mekanika mitombo manerana ny sombin-javatra 0-15, miaraka amin'ny tsipika tsirairay avy manosika ny toe-piainana manaraka.

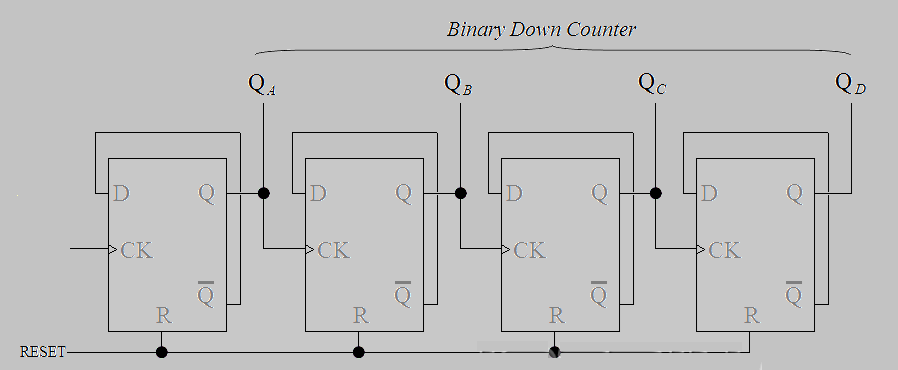

Mifanohitra amin'izany, ny fizotran'ny fanodinana, ny fiovàna amin'ny 1111 ka hatramin'ny 0000, dia miankina amin'ny efitrano flip-flip-flip-flip-flip amin'ny alàlan'ny famantaranandro.Ny fampiasana ny mekanika momba ny valin-kafatra miovaova dia manatsara ny fampifangaroana mirindra, manasongadina ny famoronana sy ny fanamboarana ny famoronana sy ny fanentanana.

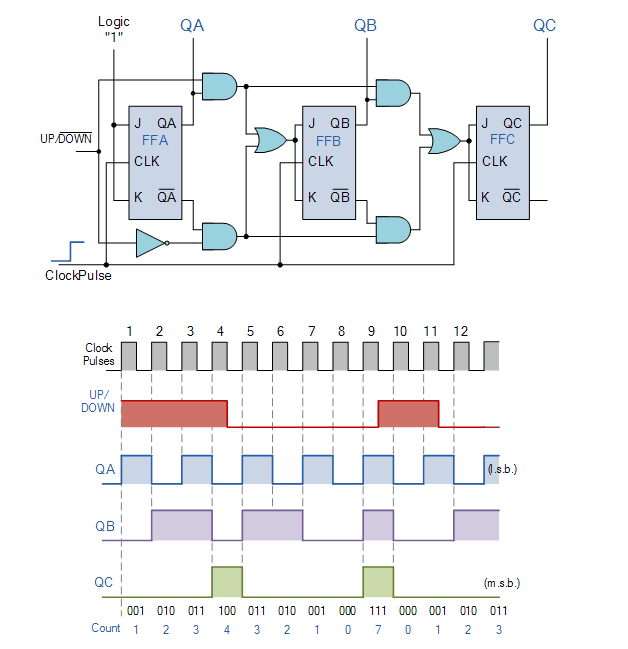

Synchronous 3-bit up / down counter

Ny mpifaninana 3-bit, mampiasa ny flip-flops JK, dia manatsara ny fomba mahomby hanisana ny 0 (000) ka hatramin'ny 7 (111) ary miverina.Ny famolavolana sy ny synchronous dia mamela ny fifehezana voadio amin'ny fizotran'ny fanisana, izay ifandraisan'ny famindrana ny fanjakana tsirairay avy amin'ny baiko fampidirana mialoha.Ity endri-javatra ity dia manatsara ny fahitsiana amin'ny fanisana hatramin'ny 0 ka hatramin'ny 7, raha mihamalemy ny fanisana hatramin'ny 7 miverina mankany 0.

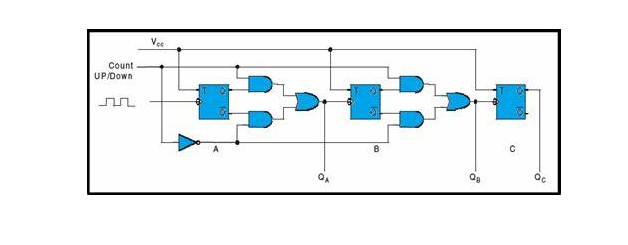

Famolavolana fizaram-boninkazo / ambany

Ny fizaran-tany 3-bit dia mijoro ho singa manan-danja amin'ny famolavolana digital, manompo sy ny tanjony isan-karazany.Mampiasa flip-flop (ffs) tsy tapaka izy io mba hamaritana ny torolàlana - miakatra na midina.

Ao amin'ny fomba fiakarana ambony, ny FF tsirairay dia mifanaraka amin'ny fampidirana famantaranandro avy amin'ny famoahana ny FF (Q), ary nitarika ny fizaran-tany tao anaty fiakarana ara-dalàna tamin'ny 000 ka hatramin'ny 111.Ny fifehezana, ny famantaranandro nomerika sy ny kajy izay misy ny fahamalinana dia manome fahafaham-po sy fahatokisana.

Ny fifampitifirana amin'ny midina ambany-isa dia mitaky fomba fiasa mahira-tsaina, ny fampidirana ny fivoahan'ny flip-flops.Miala amin'ny diabe tsotra izao, io fanamafisana io dia mamerina ny fampidirana famantaranandro an'ny FF tsirairay handray mari-pamantarana amin'ny famenoana ny famoahana ny Q's q.Vokatr'izany, ny fizotran'ny fizaran-tany, avy amin'ny Binary 111 miverina amin'ny 000. Ny fampifanarahana dia manaporofo fa manintona indrindra rehefa mamadika ny rafitry ny odtras sy ny famerenam-bidy, ny fahafinaretana an-kolaka toa ny moramora.

Mekanika ny mifanohitra / ambany

Ny fiasa ao amin'ny counter Up / ambany dia miankina amin'ny fampidirana fifehezana izay mamaritra ny fomba fiasa, manaparitaka na hiakatra na hidina.Ny fototry ny asany dia ao amin'ny sync tsy misy dikany eo anelanelan'ny famoahana ny flip-flops (FFS) ary ny famantarana mifehy ny fifehezana misy ny FFS aorian'izay.Ao amin'ny fampiharana, na dia ny fialana kely amin'ny fotoam-potoana tonga lafatra dia mety hiteraka fanisana hadisoana, manamafy ny maha-zava-dehibe azy ny fandrindrana ny fotoana misy ny fotoana.

• fomba fanisana

FANJAKANA	QC	QB	resadresaka
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• fomba fanisana

FANJAKANA	QC	QB	resadresaka
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

Ao amin'ny konfigurasi iray mahazatra, ny fivoahan'ny flip-flip telo dia manome isa nomerika 3-bit, izay manisa isa-taona iray manomboka amin'ny 0 ka hatramin'ny 7. Azonao atao ny miatrika fanamby matetika amin'ny fitazonana ny sandam-bola voatahiry, indrindra rehefa miatrika ny tabataba amin'ny tontolo iainana na fitsabahana.Mba hijerena ireo fanamby ireo, ny fomba fiasa fanampiny na ny teknika fanampiny dia matetika miasa, ny fiantohana data voatahiry amin'ny tsy fivadihana mandritra ny fitaterana.

Ny vavahadin-tsofina lojika dia misy fiantraikany amin'ny fomba itarihan'ireo famantarana ireo, ny fiantohana ny counters dia mifanaraka amin'ny filàny fiasa.Izy ireo dia mitantana ny fikorianan'izy ireo mba hahazoana antoka fa ny fanjakana iray ihany - na ny fitomboan'ny fitomboany na ny fanodinana - dia mijanona ho mavitrika amin'ny fotoana rehetra.Ny fizaran-tany mandroso dia mety hampiditra lojika programa, hanolotra fanatsarana fahaiza-miaina, ary fanitsiana mavitrika.Ity dia mampiditra lafin-javatra mahavariana: Ny fanamboarana ireo mpifaninana amin'ny fahamendrehana ho an'ny fanevatevana ho avy dia afaka manitatra be ny fampiasany.

Famandrihana famantaranandro pulsofling

Ny mpifaninana an-tsokosoko / ambany dia manamarina ny famoahana ny flip-flop (FF) ho valin'ny fiovan'ny famantaranandro.

• Ao amin'ny scenario miakatra ambony: mampifandray ny flip-flip voalohany amin'ny lojika 0, ka mahatonga azy io amin'ny sisiny amin'ny sisiny famantaranandro, manatsara ny fampifanarahana miaraka amin'ny tanjon'ny rafitra.Ny fisainana avy amin'ny zavatra niainan'ireo fizarazarana fizahan-toetra nomerika dia nanolo-kevitra ny handanjalanja ireo hetsika fihodinana ireo, mba hampihenana ny tsy fitokisana diso, ka izany no hampitombo ny fahatokisana ara-potoana.

Findram-panjakana manisa sy mirindra

• Ao amin'ny fomba fanao ambany: Mifandraika amin'ny lojika 1 mba hahafahan'ny flip-flops rehetra mba hizotra, mankany amin'ny fihenam-bidy malefaka avy amin'ny fanjakana ambony.Ity fomba ity dia azo ampitahaina amin'ny tsy fitandremana am-pitandremana ny lohataona iray, izay misy ny praiminisitra sy ny fotoana hiantohana ny tadiny mekanika kely mandritra ny fiverenana amin'ny baseline.Ity fandaharana ity dia manamora ny fihenan'ny tsikelikely mandra-pahatongan'ny andiany fametahana.

Ny famerenam-bidy tsara sy ny fanomezan-toky

Ny routine Reet dia mitranga isaky ny tsingerin'ny famantaranandro valo, miantoka ny fandidiana tsy tapaka.Ny firafitry ny fihodinana valo dia manome dingana voafaritra ho an'ny fiovan'ny fanjakana tsirairay, ny fiantohana ny dingana rehetra dia vita amin'ny fomba mahomby alohan'ny hanombohana.Ny valin-kafatra avy amin'ny fampiharana azo ampiharina dia manondro fa ireo dia manakana ireo famerenana isan-tsegondra dia misoroka ny hadisoana manangona, hanamafisana ny fifandanjana ara-piasana.

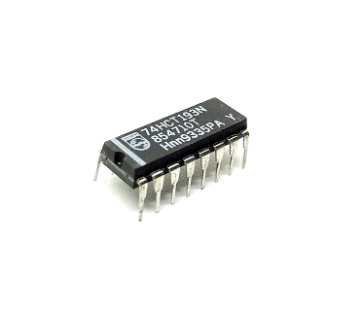

74193 UP / Down Counter Ic Overview

ny 74193 Ny fizaran-tany nampidirina, fantatra amin'ny anarana hoe binary 4-binchronous binary, dia mitantana ny fanisam-bato ambony sy ambany.Ny fahaizany mitantana ny fanisam-bato amin'ny Modulo amin'ny 16 dia manome ny tenany amin'ny fangatahana nomerika maro.Ity IC ity dia natao manokana amin'ny famaranana manokana ho an'ny fanisana sy ny fanisana fanisana, eo anilan'ny mpanonta an-tsoratra sy ny fampidirana an-tsoratra, izay manome fahafaham-po, izay manome fahafaham-po amin'ny fanamafisana ny fanjakana voalohany araka ny filàna voalohany.

Ny maritrano amin'ny 74193 IC dia manohana ny fanisana torolàlana tsy misy fotony.Ao amin'ny fitaovana nomerika, ny safidy eo amin'ny fanisana ambony sy ambany dia manatsara ny fampifanarahana ny rafitra.Ny fandidiana isam-paritra dia mifanaraka tsara amin'ny famantaranandro amin'ny famantaranandro, ka mahatonga azy io ho safidy azo antoka ho an'ny rafitra sarotra izay misy ny fotoam-potoana.Ho anao, io fampifangaroana io dia mety ho stratejika stratejika amin'ny fiantohana ny famonoana sequence tsy tapaka.

Ny endri-javatra manan-danja amin'ity IC ity dia ny Reset Master, izay mamela ny famerenana avy hatrany ny bits rehetra - ny fiasa rehetra izay matetika napetraka mandritra ny fanombohana na rehefa manitsy ny hadisoana.Ankoatr'izay, ny fampidirana enta-mavesatra dia ny mahasoa azy amin'ny alàlan'ny mamela anao hametraka ny isa voalohany voalohany, ny famelabelarana ny mari-pahaizana manokana takiana amin'ny endrika isan-karazany.Ny fomba manokana toy izany dia lasa fototra amin'ny toe-javatra izay misy ny famolavolana ara-potoana tsy tapaka na mitaky fitantanana manokana mandritra ny fanelingelenana.

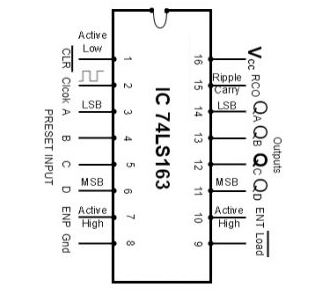

Konfigurasi Pin

Laharana PIN	Anarana PIN	Description
Pin 1	Dik	Fampidirana fametahana ambany ambany.
Pin 2	CLK	Mari-pamantarana famantaranandro.
Pin 3	A (LSB)	Fampidirana data.
Pin 4	amin '	Fampidirana data.
Pin 5	C	Fampidirana data.
Pin 6	D (MSB)	Fampidirana data.
Pin 7	Enp	Ny fidirana an-tsehatra mavitrika misy marika.
Pin 8	Gnd	Pin.
Pin 9	entana	Fampidirana entana mavitrika ambany.
Pin 10	Ent	Fampidirana avo lenta misy marika.
Pin 11	QD (MSB)	Famonoana flip-flop.
Pin 12	QC	Famonoana flip-flop.
Pin 13	QB	Famonoana flip-flop.
Pin 14	QA (LSB)	Famonoana flip-flop.
Pin 15	RCO	Ripple mitondra ny famolavolana famoahana avy amin'ny 0 ka hatramin'ny 1.
Pin 16	VCC	Pin-pahatsorana PIN.

Toetoetra

endri-javatra	Description
CLK Frequency	Miasa miaraka amin'ny fatrany CLK amin'ny 32 MHz.
Fampiasana herinaratra	Ny fampiasana herinaratra dia voafehy amin'ny 93 mw.
Karazana mifanohitra	Fiasa toy ny 4-bit Modulo-16 Up / Down Counter.
Preset inputs	Dia avy amin'ny fidirana misy preset.
Programming	Asongadin'ny fandaharam-potoana synchronous.
Ripple mitondra	Dia manana ripple anatiny mitondra fanisana mahomby.
Mitondrà output	Manolotra famoahana entana mety ho an'ny N-bit Cascading.
Fotoam-pandrosoana	Mirehareha ny fotoana fampielezana 14 ns.

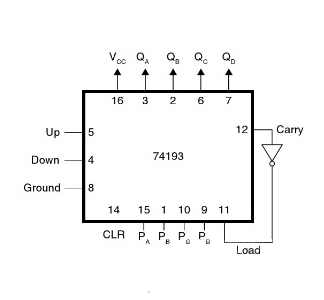

Manorina counter Up / ambany miaraka amin'ny IC 74193

Ny kompleks 74193 IC, nekena ho an'ny fanisam-bahoaka mampihetsi-po, dia singa manan-danja amin'ny rafitra nomerika mba hanomezana asa an-tsoratra / ambany.Ao amin'ny lisitry ny fizarazarana, ny Pin-16 dia mifandray amin'ny VCC mba hanomezana ny IC amin'ny hery miasa.Ny pins mazava dia miorina amin'ny stratejika, izay ny fampiharana ny mpifaninana rehefa takiana, manampy amin'ny fitazonana ny fahatokisan-tena sy ny fampisehoana.

Ny angon-drakitra Binary dia miditra ao amin'ny IC amin'ny PIN PIN PO, PB, PC ary PD.Ny fivoahan'ny binary mifanandrify dia azo idirana ao amin'ny QA, QB, QC, ary QD, fandefasana ireo isa izay ilaina indrindra amin'ny asa toy ny fizaram-potoana sy ny mpizara matetika mitaky fitakiana avo lenta.

Ny torolàlana momba ny fanisana, na fitomboana na fanitsiana, dia fehezina amin'ny alàlan'ny famantaranandro manokana.Ity fahaiza-manao ity dia ahafahanao manitsy ny fanisam-bato ny filohan'ny IC, izay manatsara ny fahafaha-mandanjalanja amin'ny fampiharana isan-karazany.Rehefa mampiasa ny scenarios amin'ny fomba azo ampiharina ny IC dia mamolavola am-pitandremana ny famantaranandro sy ny adiresy ny olana momba ny tabataba mba hialana amin'ny fanisana tsy marina, ny fiantohana ny fizotran'ny fizaran-tany.

Ny famakafakana fampitahana ny counter sy ny counter counter

Up counter	Midina counter
Ny haavon'ny mpifaninana ambony dia avy amin'ny '0' ka hatramin'ny fetrany farany	Ny fihenam-bidy dia manomboka amin'ny lanjany sy ny hasarobidiny to '0'
Izy io dia manisa hetsika amin'ny filaharana miakatra	Izy io dia manisa ny fisehoan-javatra amin'ny andiany hidina

Tanjaka sy fetran'ny isa / ambany

hery

Ny kaonty miakatra / ambany dia manome tombony isan-karazany, indrindra amin'ny tontolon'ny Mampifangaro amin'ny rafitra avo lenta.Ny firafitry ny flip-flop avy hatrany dia manampy amin'ny fifandraisana tsy misy fotony, izay matetika mitarika safidy mahomby ho an'ny fitaovana nomerika izay laharam-pahamehana. Ny fahafaha-manisa ny torolàlana roa-ambony sy midina - manampy versatility, manaporofo fa mahasoa amin'ny fampiharana toy ny famantaranandro sy ny hetsika hetsika izay misy ny fanisana Bidirectional. Ankoatr'izay, ny fampiasan'izy ireo dia mamirapiratra amin'ny rafi-panadinana ampiasaina amin'ny fanamafisana famantarana lojika.Ny fampiharana tanana amin'ny tanana dia mankasitraka ny azy ireo Famolavolana tsy voafehy, izay miantoka ny debugging sy fikojakojana tsotra kokoa, manolotra tombony miavaka ho anao mifantoka amin'ny olana mamaha sy mahomby.

fetra

Na dia eo aza ny tanjaka, ny mpifaninana haingam-pandeha dia mampiseho fetrany manokana, indrindra ny amin'ny fahatakarana ny fatra avo. Rehefa miakatra ny hafainganam-pandehan'ny fandidiana dia mety hiatrika ny tsy fahatomombanana izy ireo, ka hanisy fanamby ao amin'ny rafitra izay mendrika ny fahatokisana avo. Ireo tsy fahatomombanana matetika dia avy amin'ny fianteherana amin'ny alàlan'ny famantaranandro ivelany ivelany, izay mety manokana Mitaky ny fivezivezena flip-flop.Ny fepetra toy izany dia afaka Ampitomboy ny fahasarotan'ny fizaran-tany ary ampidiro ny fahatarana ny fotoana mety hitranga.Ankoatr'izay, rehefa mitantana rafitra kely an-tsokosoko, Ny fahatarana misy ifandraisany amin'ny mpifaninana dia afaka manitatra, miantraika amin'ny fampisehoana rafitra ankapobeny.Vokatr'izany dia afaka mandinika vahaolana hafa ianao na singa fanampiny hanalefahana ireo vokatra ireo, ny fametrahana ny paikadin'izy ireo amin'ny teknika sy ny fanatsarana ny fomba fanatsarana.Ny fandehanana ireo lembromises ireo dia mitaky fanombanana ny filàna rafitra sy ny fomba mety hisy fiantraikany amin'ny fampisehoana, ary matetika no manakorontana anao amin'ny fampivoarana stratejika mifanaraka amin'ny fangatahana fampiharana manokana.

Ampiasaina amin'ny UP / Down Counters

Mpanatanteraka fiara

Ao amin'ny tontolon'ny rafi-pitadiavana izay mitaky fifehezana ara-tsaina, ny tarika miakatra / ambany dia mampiditra fampiasa mahasoa: fanitsiana mandeha ho azy amin'ny fanisana ny fetra amin'ny fetrany voafetra.Ity adaptability ity dia manohana ny tetezamita tsy misy dikany eo anelanelan'ny mandroso sy mihemotra.Ny fiasa toy izany dia tena sarobidy amin'ny tontolo automatique izay misy ny hetsika fanaraha-maso amin'ny lafiny roa dia misy fiantraikany amin'ny fahombiazan'ny fandidiana.Ny robotika indostrialy, ohatra, dia mampanan-danja an'io toetra io mba hahazoana antoka tsara rehefa avy nanatratra ny sisintany.

Mpizara famantaranandro

Ao anatin'ireo rafitra elektronika nomerika, ireo mpifanolo-bidy ambony / ambany dia mandray anjara betsaka amin'ny fanoratana ny fizarana famantaranandro, izay manova ny fatran'ny famantarana ny famantaranandro.Ity dia manampy amin'ny fanamboarana famantarana famantarana ny fanalahidy izay fanalahidy amin'ny fitantanana ireo singa isan-karazany amin'ny fatra maro samihafa ao anatin'ny rafitra mitambatra.Amin'ny alàlan'ny fanolorana ny famantaranandro samihafa ireo hafainganam-pandehan'ny hafainganam-pandeha, ireo mpifaninana ireo dia manana anjara toerana lehibe amin'ny fampifangaroana ireo dingana miovaova, ary manome fahafaham-po ny filàna rafitra tokana tokana.

Rafitra fitantanana parking

Ao amin'ny habaka an-tanàn-dehibe dia voadona amin'ny fifamoivoizana, ny kaonty miakatra / ambany dia manolotra vahaolana mavitrika amin'ny alàlan'ny rafitra fitantanana ny fiara fitantanana.Amin'ny alàlan'ny fampitomboana ny fanisana miaraka amin'ny fidirana amin'ny fiara tsirairay sy ny fampihenana azy amin'ny fivoahana, ireo mpanisa ireo dia manome fanavaozana ara-potoana amin'ny toerana misy ny toeram-piantsonana.Ity mekanika fanaraha-maso tena izy ity dia manohana ny fampiasana fotodrafitrasa momba ny fotodrafitrasa mahomby raha manatsara ny zavatra niainanao.

Fizarana matetika

Ho an'ny asa dia misy fatra matetika amin'ny fizarana amin'ny tambajotra fifandraisana, ny isa miakatra / ambany dia manaporofo fa mahasoa noho ny tabataba ambany sy ny fihenan'ny herinaratra ambany.Ireo mpanisa ireo dia manampy amin'ny fizarazarana ara-tsaina sy fitantanana ny fatra matetika, izay mamela ny trano fandraisam-bahiny ao anaty tambajotra.Amin'ny tontolo misy fanodinana famantarana be dia be, ny fampiasana ireo mpifaninana toy izany dia miantoka ny fitsabahana kely, ny fitazonana ny tsy fivadihana sy ny kalitaon'ny famantarana fifandraisana.

Asynchronous fanisana decadal

Ny kaonty Up / Down dia mamela ny Asynchronous fanisana, ampiasaina amin'ny fampiharana izay misy ny fandidiana mitranga amin'ny famantaranandro manerantany.Ao amin'ny rafitra Asynchronous, ireo mpifaninana ireo dia manome fomba azo itokisana mba hahatrarana ny base-10 fanisana, ary tsara amin'ny adaptability tsy misy familiana tsara.Ny utility dia mamirapiratra amin'ny rafitra izay miasa amin'ny toe-javatra miovaova, manitsy tsara nefa tsy manao sorona.

Famaranana

Ity lahatsoratra ity dia mihady amin'ny endrika famolavolana sy ny lafiny fiasa amin'ny mpifaninana UP / ambany, mifantoka amin'ny 74193 IC.Fantatra amin'ny fahaiza-manisa roa sosona - samy miakatra sy midina - manana fangatahana isan-karazany, avy amin'ny rafitra fiantsenana saro-pantarina mba hampiditra asa fizarana matetika.Amin'ny maha-teknolojia haino aman-jery dia ny fahatakarana lalina an'ireo singa ireo dia afaka mitondra ny fanavaozana sy fanentanana ny fahombiazana.Ny onjam-peo ambony / ambany dia miitatra mihoatra ny fangatahana mahazatra, izay miditra amin'ny rafitra automatique izay misy ny fanisana ny fomba fanisana mahomby.Ohatra, ao amin'ny vahaolana momba ny fitantanana ny fifamoivoizana amin'ny alàlan'ny fitantanana ny fifamoivoizana, ny mpifanolo-bodirindrina toy izany dia manana anjara toerana lehibe amin'ny alàlan'ny fampidirana ny angon-drakitra tena izy mba handrosoana.Ny fanindriana ny fahaizan'ny fitaovana dia mamela ny fanamby amin'ny sehatra isan-karazany izay hihaona amin'ny paikady namboarina manokana.Avy amin'ny fomba fijery manokana momba ny indostria, ny fampiharana ny tena izy ireo dia afaka manatsara ny fampisehoana rafitra.
