Nanazava ny Cycloconverter: Torolalana Tsotra amin'ny Fampiasana sy Fampiasana

Ato amin'ity lahatsoratra ity dia hianatra ny atao hoe cycloconverter sy ny fomba famadihana mivantana ny herinaratra AC avy amin'ny matetika iray mankany amin'ny iray hafa nefa tsy mampiasa dingana DC.Ho azonao ny fomba fiasan'izy io, ao anatin'izany ny fomba fifehezana sy famolavolana ny onjam-peo amin'ny fampiasana thyristors sy teknika fanodinana.Resahin’ilay lahatsoratra koa ny toetrany, ny karazany ary ny singa fototra ao aminy.Amin'ny farany dia ho hitanao hoe aiza no ampiasaina ny cycloconverters ary nahoana izy ireo no zava-dehibe amin'ny fampiharana mahery vaika.

Catalog

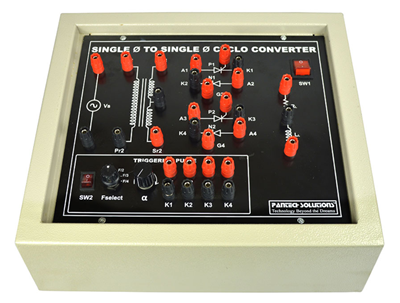

Sary 1. Cycloconverter

Inona no atao hoe Cycloconverter?

Ny cycloconverter dia mpanova herinaratra AC-to-AC mivantana izay manova ny fatran'ny famatsiana AC fa tsy mampiasa rohy DC mpanelanelana.Izy io dia manova ny herin'ny AC miovaova ho lasa vokatra AC miovaova mifanaraka amin'ny fepetra takiana manokana.Ity karazana mpanova ity dia manodina mivantana ny onjam-pampidirana hamokatra vokatra avo kokoa na ambany kokoa.Ny cycloconverters dia ampiasaina betsaka amin'ny rafitra izay mitaky fiovaovana matetika sy maharitra.Tena ilaina izy ireo amin'ny fampiharana mahery vaika izay zava-dehibe ny fanaraha-maso matetika.Ny asan'ny cycloconverter dia ny manome hery AC voafehy amin'ny fatra irina ary mitazona ny fampifanarahana amin'ny famatsiana fampidirana.

Toetran'ny Cycloconverter

• Wide Output Frequency Range

Ny cycloconverters dia afaka mamokatra frequency output izay na ambany na ambony noho ny frequence fampidirana.Amin'ny ankamaroan'ny toe-javatra azo ampiharina, ny fatran'ny vokatra dia ambany dia ambany, matetika latsaky ny iray ampahatelon'ny fatran'ny fampidirana.Ity flexibilité ity dia ahafahana mifehy tsara ny herin'ny AC omena ny entana.Ny elanelana matetika azo amboarina dia mahatonga ny cycloconverters mety amin'ny fampiharana hafainganam-pandeha miovaova.

• Non-sinusoidal Output Waveform

Ny onjam-pamokarana amin'ny cycloconverter dia tsy onja sinema madio fa misy ampahany amin'ny onjam-pampidirana.Izany dia miteraka fikorontanan'ny onjam-peo izay ahitana singa mirindra.Ny kalitaon'ny onjam-pamokarana dia miankina amin'ny fahamarinan'ny fanaraha-maso sy ny lamina fanodinana.Ilaina matetika ny fanivanana fanampiny mba hanatsarana ny fahamoran'ny onjam-peo.

• Votoaty Harmônika avo

Ny cycloconverters dia miteraka fikorontanana mirindra lehibe noho ny fiforonan'ny onjam-peo.Ireo harmonika ireo dia mety hisy fiantraikany amin'ny enta-mavesatra sy ny rafitra famatsiana herinaratra.Ny harmonika dia mety hiteraka hafanana fanampiny, tabataba ary fihenan'ny fahombiazan'ny fitaovana elektrika.Ilaina ny famolavolana rafitra mety mba hampihenana ny fiantraikan'izy ireo.

• Fahaizana mitantana hery avo

Ny cycloconverters dia afaka mitantana haavon'ny herinaratra lehibe, ka mahatonga azy ireo ho mety amin'ny fampiharana indostrialy mavesatra.Matetika izy ireo no ampiasaina amin'ny rafitra megawatt-scale izay ilaina ny fiovam-pahefana matanjaka.Ny famolavolana dia manohana ny mari-pandrefesana avo lenta sy malefaka.Izany dia mahatonga azy ireo ho azo itokisana amin'ny tontolo elektrika mitaky.

• Direct Power Conversion

Satria ny cycloconverters dia tsy mampiasa dingana manelanelana DC, dia manolotra famindrana angovo mivantana avy amin'ny fidirana mankany amin'ny vokatra.Izany dia mampihena ny filana singa fitahirizana angovo be dia be toy ny capacitors na inductors.Ny tsy fisian'ny rohy DC dia manamora ny lafiny sasany amin'ny famolavolana rafitra.Izy io koa dia afaka miasa mahomby amin'ny fanerena ambany.

Fitsipika fiasana Cycloconverter

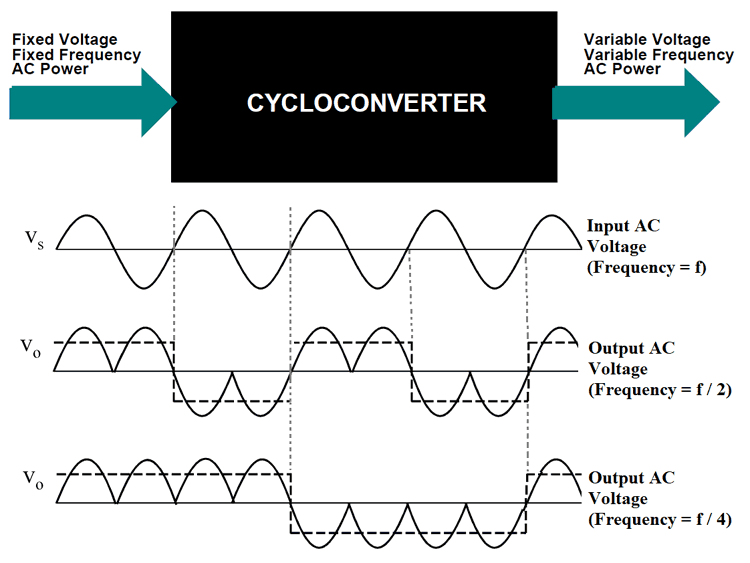

Sary 2. Fitsipika fiasan'ny cycloconverter

1. Fanodinana ny famatsiana AC: Ny cycloconverter dia mahazo famatsiana famatsiana famatsiana AC raikitra, izay miasa ho toy ny onjam-peo ho an'ny fiovam-po.Ity onjam-peo fampidirana ity dia araha-maso tsy tapaka mba hamaritana ny polarity malefaka eo noho eo.Ny rafitra dia miomana haka ampahany manokana amin'ity onjam-peo ity ho an'ny famokarana vokatra.Ny famantarana fampidirana dia miasa ho toy ny fanondro fototra ho an'ny hetsika fanodinana rehetra.Tsy misy fiovam-po DC manelanelana mitranga mandritra ity dingana ity.

2. Fanamafisana ny Thyristor Voafehy: Ampitaina amin'ny zoro fitifirana marina ny Thyristors mba hifehezana rehefa mikoriana amin'ny faritra.Amin'ny alàlan'ny fanitsiana ireo zoro fitifirana ireo, ny mpanova dia mifidy ampahany manokana amin'ny onjam-pidirana.Ity fampitaovana mifantina ity dia tsy mamela afa-tsy ampahany sasany mankany amin'ny vokatra.Ny fotoan'ny fifandimbiasana dia mamaritra ny fatran'ny vokatra mahomby.Ilaina ny fanaraha-maso marina mba hihazonana ny fiasana tsy miovaova.

3. Fifantenana onjam-pizarana: Raha tokony handalo ny onjam-peo manontolo ny cycloconverter dia manambatra fizarana maromaro avy amin'ny tsingerina samihafa.Ireo fizarana ireo dia nalamina mba hamorona onjam-peo vaovao miaraka amin'ny matetika hafa.Ny ampahany tsara sy ratsy dia voafantina mifandimby mba hanamboarana ny famantarana mivoaka.Ny onjam-pandrefesana vokatr'izany dia manakaiky ny vokatra AC tiana.Ity dingana ity dia mamorona onjam-pandrosoana na modulated.

4. Fiforonan'ny Frequency Output: Ny fatran'ny fivoahana dia faritana amin'ny isan'ny tsingerina fampidirana ampiasaina mba hamoronana tsingerin'ny famoahana iray.Ohatra, ny fampifangaroana tsingerina fampidirana maromaro dia mety hamokatra fatran'ny fivoahana ambany kokoa.Ny mpanova dia mamelatra na manindry tsara ny vanim-potoanan'ny onjam-peo.Izany dia mamela ny fiovaovan'ny fatran'ny matetika tsy manapaka ny fikorianan'ny herinaratra.Ny vokatra dia mijanona miaraka amin'ny famatsiana fampidirana.

5. Famoronana onjam-peo mitohy: Ny cycloconverter dia mamerina hatrany ny fifantenana sy ny fizotry ny famadihana mba hitazonana ny onjam-pamokarana maharitra.Ny voly mivoaka dia manaraka lamina voafehy mifototra amin'ny filaharan'ny tifitra.Izany dia miantoka fa ny entana dia mahazo famatsiana AC tsy miovaova amin'ny matetika ilaina.Ny dingana dia mandeha ara-potoana miaraka amin'ny fahatarana kely indrindra.Ny fahamarinan-toerana dia miankina amin'ny fotoana voafaritra tsara sy ny fandrindrana ireo fitaovana fanodina.

Karazana Cycloconverters

Miorina amin'ny Frequency Output

Ny cycloconverters dia sokajiana mifototra amin'ny hoe avo kokoa na ambany noho ny fatran'ny fidirana ny fatran'ny vokatra.

1. Step-Up Cycloconverter

Ny cycloconverter ambaratonga ambony dia karazana mpanova AC-to-AC izay mamokatra matetika vokatra avo kokoa noho ny matetika fampidirana.Mampitombo ny matetika amin'ny alàlan'ny fandrindrana ny ampahany amin'ny onjam-pampidirana mba hamoronana tsingerina famoahana fohy kokoa.Ity karazana ity dia tsy dia ampiasaina matetika noho ny fetra azo ampiharina amin'ny fanatrarana ny vokatra avo lenta.Ny kalitaon'ny onjam-pamokarana dia mihasimba kokoa rehefa mitombo ny fatrany.Mitombo ihany koa ny fahasarotan'ny fanaraha-maso miaraka amin'ny fatran'ny famoahana avo kokoa.Noho ireo teritery ireo dia zara raha ampiharina amin'ny rafitra indostrialy ny cycloconverters miakatra.Izy ireo dia ampiasaina indrindra amin'ny tanjona manokana na andrana.

2. Fandrosoana Cycloconverter

Ny cycloconverter step-down dia mpanova izay miteraka fatran'ny fivoahana ambany noho ny fatran'ny fampidirana.Manatontosa izany amin'ny fampifangaroana tsingerina fampidirana marobe mba hamorona tsingerina famoahana tokana.Ity karazana ity dia be mpampiasa satria manome vokatra avo lenta sy azo fehezina.Mora kokoa ny mitantana ny onjam-peo raha ampitahaina amin'ny fanamafisana ny dingana.Ny cycloconverters step-down dia matetika ampiasaina amin'ny rafitra matanjaka.Manolotra fiasa azo itokisana izy ireo ho an'ny fampiharana mitaky fanaraha-maso haingam-pandeha ambany miovaova.Izany no mahatonga azy ireo ho karazana azo ampiharina sy azo ampiharina indrindra.

Miorina amin'ny fomba fiasa

Ny cycloconverters dia sokajiana ihany koa mifototra amin'ny fikorianan'ny ankehitriny eo amin'ny vondrona mpanova.

1. Fanakanana Mode Cycloconverters

Ny cycloconverter amin'ny fomba fanakanana dia karazana iray izay vondrona mpanova iray ihany no mitondra amin'ny fotoana iray.Midika izany na ny vondrona tsara na ny vondrona ratsy dia mavitrika, fa tsy izy roa miaraka.Ny vondrona tsy mavitrika dia voasakana tanteraka mba hisorohana ny riandrano mivezivezy.Io fomba fiasa io dia manatsotra ny firafitry ny faritra manontolo.Mampihena ny filàna fanampiny singa mametra amin'izao fotoana izao.Ny fifandimbiasana eo amin'ny vondrona dia fehezina tsara mba hitazonana ny fiforonan'ny vokatra.Ny fampandehanana ny fomba fanakanana dia matetika ampiasaina noho ny fampiharana azy mivantana.

2. Mivezivezy Cycloconverters ankehitriny

Ny cycloconverter mandeha amin'izao fotoana izao dia karazana iray ahafahan'ny vondrona converter roa mandeha miaraka.Izany dia mamela ny ankehitriny hivezivezy eo amin'ny vondrona tsara sy ratsy.Ny reactor dia ampiasaina mba hifehezana sy hamerana ny kojakoja mivezivezy.Ity fandrindrana ity dia mamela ny fifindrana milamina kokoa eo amin'ny toetry ny conduction.Manampy amin'ny fitazonana ny fikorianan'ny zotra tsy tapaka ao amin'ny entana izany.Ny rafitra dia miasa miaraka amin'ny fitohizan'ny onjam-peo nohatsaraina.Ny karazana amin'izao fotoana izao dia ampiasaina amin'ny fampiharana mitaky fampandehanana vokatra azo antoka.

Cycloconverter Circuit sy ny singa

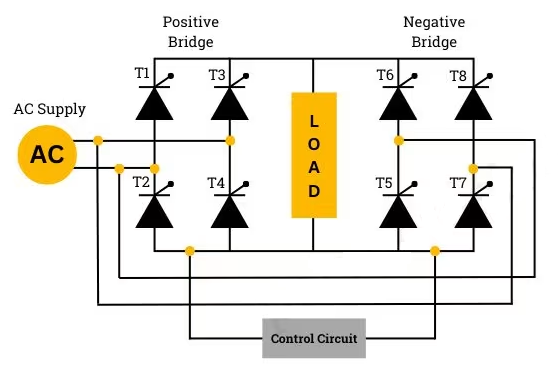

Sary 3. Circuit cycloconverter

• Thyristors (SCRs)

Ny faritra dia mampiasa thyristors maromaro voalamina amin'ny tetezana fanamafisana ho an'ny fifandimbiasana voafehy.Ireo fitaovana semiconductor ireo dia miasa toy ny switch voafehy izay mifehy ny fikorianan'ny ankehitriny.Ny thyristor tsirairay dia avoaka amin'ny fotoana voafaritra mba hamolavola ny onjam-pamokarana.Izy ireo dia mitantana ny haavon'ny voltase sy ny ankehitriny ao amin'ny rafitra.

• Tetezana mpanova Positive sy Negative

Ny faritra dia ahitana vondrona tetezana roa lehibe: mpanova tsara sy ratsy.Ny vondrona tsirairay dia tompon'andraikitra amin'ny famokarana ampahany mifanaraka amin'ny onjam-pamokarana.Ireo tetezana ireo dia miasa mifandimby na miaraka arakaraka ny fomba fiasa.Izy ireo no mandrafitra ny rafitra fototry ny cycloconverter.

• Circuit fanaraha-maso

Ny faritra fanaraha-maso dia mamokatra pulses mitifitra ho an'ny thyristors mifototra amin'ny fatran'ny vokatra tadiavina.Miantoka ny fotoana marina sy ny fampifanarahana amin'ny famatsiana fampidirana.Ny sampana fanaraha-maso no mamaritra izay thyristors mitondra amin'ny fotoana rehetra.Mitana anjara toerana lehibe amin'ny fitazonana ny fiasan'ny converter stable.

• Fampidirana AC

Ny fidirana AC dia manome ny bolts loharano ho an'ny fiovam-po.Izy io dia mamatsy ny angovo izay voahodina mivantana amin'ny onjam-pamokarana.Ny fidirana amin'ny ankapobeny dia loharano AC tokana na dingana telo.Ny fatrany dia toy ny fanondroana ny famokarana vokatra.

• Load

Ny enta-mavesatra dia mifandray amin'ny fivoahan'ny cycloconverter ary mandray ny hery AC niova fo.Mety ho resistive, inductive, na maotera mifototra amin'ny fampiharana.Ny toetra enta-mavesatra dia misy fiantraikany amin'ny fikorianan'ny ankehitriny sy ny fahombiazan'ny rafitra.Ny fampifanarahana tsara dia miantoka ny fiasana mahomby.

Ny tombony sy ny tsy fahampian'ny Cycloconverter

Ny tombony amin'ny Cycloconverter

• Fiovam-po mivantana AC-to-AC tsy misy rohy DC

• Mety amin'ny fampiharana mahery vaika

• Manome vokatra malefaka ambany matetika

• Manafoana ny filana singa fitahirizana angovo lehibe

• Mahay mitantana enta-mavesatra be

• Mamela ny fanaraha-maso matetika

Famerana ny Cycloconverter

• Fikorontanan'ny harmonic avo amin'ny vokatra

• Fifehezana sarotra sy fepetra takiana

• voafetra ny fatran'ny fatran'ny frequence amin'ny fampiharana

• Mitaky singa lehibe sy be dia be

• Faharatsian'ny herinaratra amin'ny toe-javatra sasany

• Nitombo ny vidin'ny rafitra sy ny fahasarotana

Fampiharana ny Cycloconverter

1. Indostria Motor Drives

Ny cycloconverters dia matetika ampiasaina hifehezana motera AC lehibe amin'ny tontolo indostrialy.Izy ireo dia manome vokatra matetika azo amboarina mba hifehezana ny hafainganam-pandehan'ny maotera.Izany dia mamela ny miasa milamina ao anatin'ny toe-javatra enta-mavesatra samihafa.Izy ireo dia manan-danja amin'ny dingana izay mitaky fanaraha-maso haingana.

2. Rafitra fanerena herinaratra

Amin'ny rafitry ny lalamby, ny cycloconverters dia ampiasaina hitondrana motera traction.Izy ireo dia afaka mifehy tsara ny hafainganam-pandehan'ny maotera sy ny torsi.Manatsara ny hafainganam-pandeha sy ny freins izany.Ampiasaina betsaka amin'ny lokomotif elektrika sy rafitra metro izy ireo.

3.Mills simenitra sy vy

Ny indostria mavesatra toy ny famokarana simenitra sy ny vy dia mampiasa cycloconverters ho an'ny milina mihodina lehibe.Ireo rafitra ireo dia mitaky stable low-speed miasa eo ambany enta-mavesatra.Ny cycloconverters dia miantoka ny fahombiazany amin'ny toe-javatra henjana.Izy ireo dia manohana ny fizotry ny indostria mitohy.

4. Rafitra fampandehanana sambo

Ny cycloconverters dia ampiasaina amin'ny fampiharana an-dranomasina mba hifehezana ny motera propulsion.Izy ireo dia manome hery miovaova matetika ho an'ny fanaraha-maso mahomby.Manatsara ny fahombiazan'ny solika sy ny fahaiza-maneuverability izany.Izy ireo dia mety amin'ny sambo lehibe sy sambo an-dranomasina.

5. Rolling Mills

Ny fikosoham-bary dia mampiasa cycloconverters mba hifehezana ny hafainganam-pandehan'ny rollers.Izany dia miantoka ny fanodinana akora tsy tapaka sy ny kalitaon'ny vokatra.Ny rafitra dia mamela ny fanitsiana marina ny hafainganam-pandeha mihodina.Izy io dia manohana ny fampandehanana avo lenta, haingam-pandeha ambany.

6. Fitaovana fitrandrahana

Amin'ny fitrandrahana harena ankibon'ny tany, ny cycloconverters dia ampiasaina amin'ny fitondrana milina mavesatra toy ny crusher sy conveyor.Izy ireo dia manome hery azo itokisana ao anatin'ny toe-javatra faran'izay miasa.Izany dia miantoka ny fampandehanana mitohy sy ny famokarana.Izy ireo dia mety tsara ho an'ny fampiharana mahery vaika sy mahery vaika.

Cycloconverter vs Inverter

Aspect	Cycloconverter	Inverter
Karazana fiovam-po	Direct AC-AC (fiovana dingana tokana)	DC–AC (dingana roa: rectifier + inverter)
Intermediate Stage	Tsy misy rohy DC (0 V DC bus)	DC rohy matetika 300–800 V (LV) na >1 kV (HV)
Frequency Control	Output ≈ 0–30 Hz (matetika ≤ 0.3 × fampandehanana fampidirana)	Output ≈ 0–400 Hz (indostrialy), hatramin'ny kHz amin'ny fiara
Famoahana matetika Sarona	voafetra amin'ny ~ 10–30% amin'ny matetika fampidirana	0Hz ho maromaro zato Hz (na ambony)
kalitaon'ny onjam-peo	THD amin'ny ankapobeny 20–40%	THD amin'ny ankapobeny <5% with PWM and filtering
Votoatin'ny Harmonic	Dominant harmonika ambany (faha-5, faha-7, sns.)	High-frequency harmonika (mora kokoa ny sivana)
Fahombiazana	~85–92% (optimized ho an'ny fampandehanana matetika matetika)	~90–98% arakaraka ny topologie sy ny entana
Power Level	Matetika 1 MW hatramin'ny rafitra >50 MW	Avy amin'ny <1 kW ka hatramin'ny rafitra multi-MW
Control Sarotra	Avo (phase mifehy amin'ny thyristors maro)	antonony (Fanaraha-maso nomerika mifototra amin'ny PWM)
Habe	Dian-tongotra lehibe noho ny transformer/réactors	Compact noho ny fanovàna avo lenta
Mivadika Fitaovana	SCR (thyristors), tsipika-commutated	IGBT/MOSFET, mi-commutate tena
Hafainganam-pamaliana	miadana (miankina amin'ny onjam-peo, am-polony ms)	Haingana (mikrosegondra mankany milisegondra)
Hery fampidirana Factor	ambany matetika (0.5–0.8 lagging)	Avo (0.9–0.99 miaraka amin'ny teknika fanaraha-maso)
mahazatra Applications	Lehibe maotera synchronous, fikosoham-bary, traction	VFDs, azo havaozina angovo, UPS, fiara EV

Fehiny

Ny cycloconverters dia manome fiovam-pandrefesana AC-to-AC mivantana, ka mahatonga azy ireo ho mety tsara amin'ny rindranasa avo lenta izay mitaky fanaraha-maso mazava sy mitohy ny fatran'ny vokatra.Ny fiasan'izy ireo dia miankina amin'ny fifandimbiasana voafehy sy ny fizarana onjam-peo, tohanan'ny singa fototra toa ny thyristors sy ny tetezana mpanova.Na dia manome tombony aza izy ireo toy ny famoahana haingam-pandeha mahomby sy fitantanana herinaratra avo lenta, dia manolotra fanamby toy ny fikorontanan'ny harmonic sy ny fepetra fanaraha-maso sarotra ihany koa izy ireo.
