Fanodinana famantarana nomerika (DSP): Fomba fiasa, singa, teknika ary fampiharana

Hahafantatra ny atao hoe Digital Signal Processing (DSP) ianao ary ny fomba hahatonga ny signal ho angona nomerika mahasoa.Asehony ny fomba fisamborana, fanasivanana, fakana santionany, fanodinana ary averina ho vokatra azo ampiasaina.Ho hitanao ihany koa ny ampahany amin'ny rafitra lehibe, ny teknikan'ny DSP mahazatra, ny mari-pamantarana fampiasa lehibe ary ny fampiharana mahazatra.Farany, mampitaha ny DSP amin'ny fanodinana famantarana analog izy mba hahafantaranao hoe rahoviana no ampiasaina ny tsirairay.

Catalog

Sary 1. Fanodinana famantarana nomerika (DSP)

Inona no atao hoe Digital Signal Processing (DSP)?

Digital Signal Processing (DSP) dia fomba famakafakana sy fanovana famantarana amin'ny endrika nomerika, na avy amin'ny fandrefesana na loharano efa niomerika.Ny famantarana ara-batana toy ny feo, ny mari-pana, ny vibration, ny voly, ny sary, ary ny onjam-peo dia matetika avadika ho famantarana elektrika analogue amin'ny alàlan'ny sensor ary avy eo dia novaina amin'ny alàlan'ny converter analog-to-digital (ADC), na dia misy sensor sasany manome mivantana ny vokatra nomerika.Indray mandeha amin'ny endrika nomerika, ny processeur iray dia manivana ny tabataba, maka vaovao, manatsara ny kalitao, na manindry ny angona alohan'ny handefasana azy any amin'ny fitahirizana, fampiratiana, na rafi-pifandraisana.Ny DSP dia mamela ny rafitra elektronika hamakafaka sy hanova ary hanorina famantarana ara-matematika amin'ny alàlan'ny algorithm numeric fa tsy circuit analog.

Ahoana no fiasan'ny fanodinana famantarana nomerika?

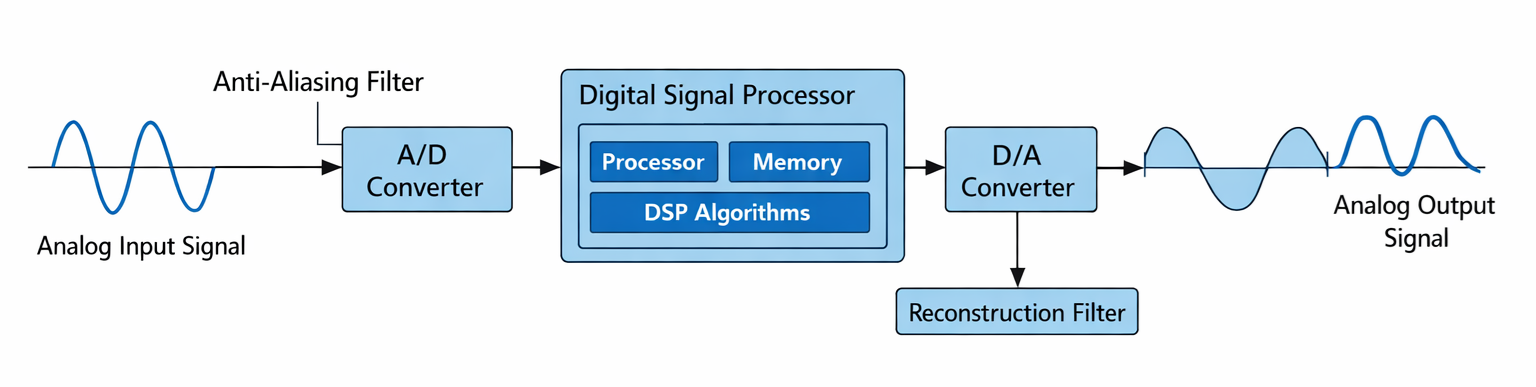

Sary 2. Fitsipika fiasana DSP

Ny rafitra fandrefesana DSP mahazatra dia miasa amin'ny filaharana izay mamadika famantarana ho endrika nomerika ho an'ny kajy, na dia misy rafitra DSP aza manodina angona efa-niomerika ary tsy mitaky fiovam-po anana.Araka ny asehon'ny kisary, ny dingana dia manomboka amin'ny famantarana fampidirana analogue novokarin'ny sensor toy ny mikrô, antenne, na fitaovana fandrefesana.Alohan'ny fanaovana nomerika dia mandalo sivana anti-aliasing ilay famantarana izay mametra ny bandwidth famantarana ho latsaky ny antsasaky ny fatran'ny santionany mba hisorohana ny fanodikodinana aliasing.Ny onjam-pandrefesana dia miditra ao amin'ny A/D converter (ADC), izay anaovana santionany amin'ny elanelan'ny fotoana voafaritra ary atambatra amin'ny haavon'ny amplitude discrete, mamokatra fanehoana nomerika binary.

Ny angon-drakitra nomerika dia karakarain'ny rafitra fanodinana toy ny chip DSP, microcontroller, CPU, GPU, na FPGA mandeha amin'ny algorithm DSP izay manao asa matematika toy ny sivana, ny fanovana ary ny fitiliana.Aorian'ny fanodinana dia alefa any amin'ny mpanova D/A (DAC) ny vokatra nomerika mba hamoronana famantarana analogue.Satria ny DAC dia mamokatra tohatra (zero-order hold) tombana amin'ny onjam-peo, dia mandalo amin'ny sivana fanarenana izay manalefaka ny onjam-peo, mamokatra tombantombana analoga voafetra amin'ny tarika misy ny famantarana tany am-boalohany.

Anisan'ny rafitra DSP

singa	Function
Sensor / Transducer	Niova fo a fatra ara-batana ho famantarana elektrika na nomerika
Analog Front-End	Manatanteraka fanamafisana famantarana toy ny fanamafisam-peo, fampifanarahana impedance, ambaratonga fiovana, ary fiarovana
Anti-Aliasing Sivana	Famerana fanefesana famantarana ho latsaky ny antsasaky ny fatran'ny sampling mba hisorohana ny aliasing
ADC	Santionany ary manefa ny famantarana analogue ho angona nomerika
DSP processeur	Manatanteraka DSP algorithms sy asa matematika amin'ny angona nomerika
fahatsiarovana	Fivarotana programa, coefficients, buffer mpanelanelana, ary angona fampidirana/famoahana
DAC	Niova fo angona nomerika mankany amin'ny famantarana analoga tohatra izay mitaky matetika fanasivanana fanarenana
Fitaovana Output	Analog actuator, fampiratiana, rafitra fitahirizana, na fifandraisana nomerika

Karazana teknika fanodinana famantarana nomerika

Teknika sivana

Ny fanivanana dia ny fanesorana ny ampahany tsy ilaina amin'ny famantarana iray ary mitazona fampahalalana mahasoa.Ny onjam-peo mitabataba dia miditra ao amin'ny sivana nomerika ary misy endrika madio kokoa miseho amin'ny vokatra.Ny sivana FIR dia tsy mampiasa afa-tsy ny sanda fidirana ankehitriny sy taloha, izay mahatonga azy ireo ho azo antoka sy azo vinavinaina.Ny sivana IIR dia mampiasa ny vokatra teo aloha mba hamoronana sivana maranitra kokoa miaraka amin'ny kajy vitsy kokoa.Noho io fihetsika fanehoan-kevitra io, ny sivana IIR dia tsy maintsy natao tsara mba hisorohana ny tsy fandriam-pahalemana.Ireo fomba fanivanana nomerika ireo dia matetika ampiasaina amin'ny fanesorana ny tabataba amin'ny famantarana feo sy ny fandrefesana sensor.

Transform Techniques

Ny fanodinana fanovana dia manova famantarana ho endrika matematika hafa mba ho mora jerena ny toetrany.Ny onjam-peo dia avadika avy amin'ny fiovaovan'ny fotoana ho fanehoana hafa mampiseho antsipiriany miafina.Ny FFT dia manambara mazava tsara ny singa matetika amin'ny famantarana.Ny vondrona DCT dia manondro angovo mahomby ho an'ny rafitra famoretana multimedia.Ny fiovan'ny Wavelet dia mampiseho ireo singa famantarana fohy sy lava amin'ny mizana samihafa.Ireo fanovana ireo dia ampiasaina hianarana famantarana amin'ny fifandraisana sy ny fampiharana media.

Spectral Analysis

Ny famakafakana spectral dia mandinika ny fomba fiparitahan'ny angovo famantarana amin'ny frequences.Ny onjam-peo dia avadika ho spectrum misy tampon'isa amin'ny frequence manokana.Avy amin'io fomba fijery io dia azo refesina mivantana ny harmonika sy ny bandwidth.Ny tonony mibahan-toerana dia lasa hita na dia sarotra tsikaritra aza amin'ny onjam-peo tany am-boalohany.Ity fomba ity dia ilaina amin'ny diagnostika vibration sy fanaraha-maso famantarana radio.Manampy amin'ny famaritana raha mandeha ara-dalàna ny famantarana iray na misy singa tsy mety.

Adaptive Processing

Ny fanodinana adaptive dia manitsy ho azy ny fihetsiky ny rafitra mifototra amin'ny angona miditra.Ny hadisoana mivoaka dia miverina ao amin'ny rafitra hanatsara ny valin-teniny.Ny algorithm dia manavao tsy tapaka ireo masontsivana anatiny mba hifanaraka amin'ny toe-javatra miova.Izany dia ahafahan'ny rafitra manara-maso ny tabataba na ny fitsabahana rehefa mandeha ny fotoana.Matetika izy io no ampiasaina amin'ny fanafoanana ny akony sy ny fanafoanana ny tabataba.Ny vokatra dia famantarana madio kokoa sy marin-toerana kokoa amin'ny tontolo mavitrika.

Fanodinana famatrarana

Mampihena ny haben'ny angona nomerika ny fanodinana famatrarana sady mitahiry vaovao manan-danja.Ny stream data lehibe dia lasa stream kely misy code aorian'ny fanodinana.Esorina ny lamina mihoa-pefy ary mety ho tsotsotra ny antsipiriany tsy dia hita loatra.Mampihena ny fitakiana fitehirizana sy fandefasana bandwidth izany.Miankina betsaka amin'io teknika io ny endrika audio, sary, ary video.Izy io dia mamela ny fifandraisana haingana kokoa sy ny fitantanana angon-drakitra mahomby amin'ny rafitra multimedia.

Famaritana ara-teknika ny DSP

Parameter	Tarehimarika isa
Sampling tahan'ny	8 kHz (kabary), 44,1 kHz (peo), 96 kHz–1 MHz (fitaovana)
Fanapahan-kevitra (Bit Lalina)	8-bit, 12-bit, 16-bit, 24-bit, 32-bit float
fanodinana Haingana	50 MIPS – 2000+ MIPS na 100 MMAC/s – 20 GMAC/s
Kilalao dinamika	~48 dB (8-bit), 72 dB (12-bit), 96 dB (16-bit), 144 dB (24-bit)
Latency	<1 ms (fanaraha-maso), 2–10 ms (audio), >50 ms (ekena ny streaming)
Signal-to-Noise Ratio (SNR)	60 dB–140 dB arakaraka ny kalitaon'ny converter
fahatsiarovana Capacity	32 Kio – 8 MB on-chip RAM, fitadidiana ivelany hatramin'ny GB
Hery Fanjifana	10 mW (entin-tanana) - 5 W (DSP avo lenta)
Halavan'ny teny	16-bit raikitra, 24-bit raikitra, 32-bit teboka mitsingevana
famantaranandro Frequency	50 MHz – 1.5 GHz
Throughput	1–500 Msamples/s
Interface Bandwidth	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
ADC Accuracy	± 0,5 LSB mankany ±4 LSB
DAC Fanapahan-kevitra	10-bit - 24-bit
Miasa Temperature	-40°C ny +125°C (kilasy indostrialy)

Applications ny DSP

Ny fanodinana famantarana nomerika dia ampiasaina handrefesana, hanatsarana ary hamakafaka ireo famantarana ho azy, ao anatin'izany ireto fampiharana manaraka ireto:

• Fanodinana feo (fanafoanana ny tabataba, fanafoanana ny ako, equalizer)

• Fahalalana kabary sy mpanampy feo

• Fanodinana sary amin'ny fakantsary nomerika (démosaicing, sivana, fanatsarana, ary fanerena)

• Fanaraha-maso famantarana biomedical (ECG, EEG) sy sary ara-pitsaboana (ultrasound)

• Rafitra fifandraisana tsy misy tariby (modulation, demodulation, coding channel, synchronization, ary fampitoviana)

• Fikarohana radar sy sonar

• Fanaraha-maso ny vibration indostrialy

• Fiarovana ny rafitra herinaratra sy ny fanadihadiana harmonique

• Rafitra fanaraha-maso ny maotera sy automatique

• Video famatrarana sy streaming codecs

DSP vs Analog Signal Processing

Feature	nomerika Fanodinana famantarana	Analog Fanodinana famantarana
Signal Solontena	Santionany sanda amin'ny dingan'ny fotoana miavaka (oh : sampling 44,1 kHz)	Mitohy Volavolan'ny onjam-peo / ankehitriny
Amplitude Precision	Quantized ambaratonga (oh : 2¹⁶ = 65,536 ambaratonga amin'ny 16-bit)	Mitohy fa voafetra amin'ny fahamarinan'ny singa (±1–5%)
Frequency Accuracy	marina taham-paharesen'ny isa	Miankina ny drift momba ny fandeferana sy ny mari-pana RC/LC
Famerenana	mitovy Output ho an'ny data sy code mitovy	Varies eo anelanelan'ny tarika sy ny fotoana
Rivotra Susceptibility	Ihany front-end voakasika aorian'ny fiovam-po	Rivotra miangona amin'ny lalan'ny circuit iray manontolo
Temperature fahamarinan-toerana	Minimaly fiovana (mifototra amin'ny fetran'ny lojika nomerika)	Mahazo ary Ny offset dia miovaova amin'ny coefficient °C amin'ny singa
calibration Fepetra	Matetika indray mandeha na tsia	Matetika mitaky recalibration tsindraindray
Fanovana Fomba	Firmware/rindrambaiko fanavaozana	Hardware ilaina ny fanavaozana
Maharitra Drift	voafetra amin'ny fahamarinan'ny famantaranandro (ambaratonga ppm)	singa Ny fahanterana dia miteraka %-level drift
Matematika Operations	Precise arithmetika (ampiana, ampitomboina, FFT)	Tombanana mampiasa ny fitondran-tena circuit
Dynamic Reconfiguration	fotoana tena izy algorithm switching azo atao	raikitra topologie
Fanemorana Fitondran-tena	azo vinaniana fahatarana fanodinana (µs–ms)	Akaiky-eo ho eo fa miovaova amin'ny fifindran'ny phase
Scalability	Sarotra mitombo amin'ny kajy	Sarotra mitombo amin'ny singa fanampiny
Integration Level	Chip tokana afaka manolo circuit maro	Mitaky singa discrete maromaro
mahazatra Applications	Modems, feo fanodinana, fanodinana sary, lojika mifehy	RF fanamafisam-peo, fanivanana analogue, fanamafisam-pahefana

Fehiny

Ny DSP dia mamadika famantarana ho angon-drakitra manokana mba hahafahan'izy ireo voasivana, ovaina, hita, voatsindry ary adika amin'ny alàlan'ny algorithm matematika.Ny fahombiazan'ny rafitra dia miankina amin'ny tahan'ny santionany, ny famahana, ny hafainganam-pandehan'ny fanodinana, ny elanelana mavitrika, ny fahatarana, ary ny fihetsiky ny tabataba.Ny fahaiza-manaony sy ny fahamarinany dia mahatonga azy ho mety amin'ny fifandraisana, multimedia, fanaraha-maso, fanaraha-maso ara-pitsaboana, ary famakafakana indostrialy, fa ny fanodinana analogue kosa dia ilaina amin'ny asa tsotra na faran'izay ambany.Mifameno amin'ny rafitra elektronika maoderina ireo fomba fiasa roa ireo.
