EP1C4F400C8 FPGA: endri-javatra, finiavana, fandaharana ary safidy

Raha miara-miasa amin'ny lojika programa ianao, ny EP1C4F400C8 dia manome anao ny fifandanjana sy ny vidiny.Ao amin'ity lahatsoratra ity, ianao no hahalalanao izay ananan'ity FPGA ity, ny endriny lehibe dia toy ny fahaiza-manao lojika, ny fahatsiarovana ary ny safidy, ary ny fomba hanohanan'ny rafitry ny endriny.Ho hitanao ihany koa ny mombamomba azy, ny rindranasa amin'ny rafitra, ny fizotran'ny fandaharana ary ny fomba mampitaha azy amin'ny ampahany mitovy amin'izany.

katalaogy

Inona ny ep1c4f400c8?

ny EP1c4F400C8 Ny mpikamban'ny rivodoza amin'ny rivodoza FPGA (ALTERA) dia natao ho toy ny vahaolana lojika mahomby sy azo itokisana.Namboarina tamin'ny dingana 0.13 μm sram, ity fitaovana ity dia manolotra lojika lojika sy haingam-pandeha miloko izay / o safidy ao anaty fonosana FBGA-400 compact FBGA-400.Ny fianakavian'ny rivodoza, izay misy fitaovana toy ny EP1C3, EP1C6, EP1c12, ary EP1C20, dia noforonina handanjalanja ny fampisehoana sy ny famolavolana marim-pototra.Fantatra amin'ny fahamarinan-toerana sy ny fananganan'anaka malalaka, mijanona ho safidy mendrika izany amin'ny endrika lova.

Mitady ep1c4f400c8?Mifandraisa aminay hanamarina ny tahiry ankehitriny, ny fotoana sy ny vidiny.

EP1C4F400C8 CAD Models

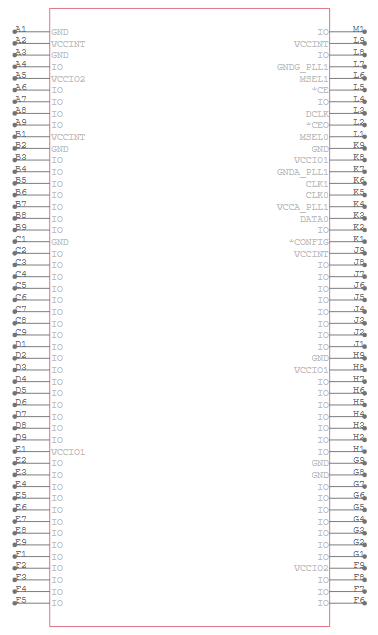

EP1C4F400C8 Symbol

Dianp4f400c8 diansprint

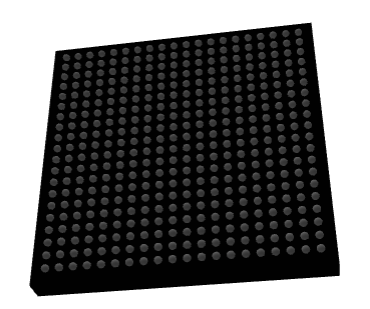

Modely 3D EP1c4F400C8 3D

EP1c4F400C8 endri-javatra

• Lojika lojika

Ny EP1C4F400C8 dia manolotra singa manodidina ny 4000 lojika, nokarakaraina ho 400 lojika lojika (labs).Izany dia mahatonga azy mety amin'ny endrika antonony antonony izay mitaky lojika lojika raha toa ka mihazona ny fahombiazan'ny vidiny.

• Fahatsiarovana napetraka

Mampifangaro ny manodidina ny 76.5 kambana ny fitadidiana.Ity ondrilahy anatiny ity dia manohana ny fitrandrahana, fitahirizana, ary ny asa fahatsiarovana kely, mampihena ny filàna fahatsiarovana ivelany ivelany amin'ny endrika maro.

• High I / O Count

Ny fitaovana dia manome 301 mpampiasa-azo zahana I / O Pins ao amin'ny fonosany 400-ball FBGA.Ity isa PIN PIN ity dia ahafahan'ny fifandraisana manankarena amin'ny rafitra sarotra mitaky ny fifandraisana peripener marobe.

• Manohana ny support I / O Fenitra

Izy io dia manohana ny fenitra I / O marobe anisan'izany ny LVTTL, LVCMOS, SSTL-2, SSTL-3, ary LVDS samy hafa.Ity fandanjalanjana ity dia mamela ny FPGA hanelanelana mivantana amin'ny fianakaviana lojika sy fitaovana fahatsiarovana maoderina.

• Signsial Speedal Signaling

Miaraka amin'ny LVDS dia mahatratra hatramin'ny 640 Mbps, ny FPGA dia mitaky ny fepetra famindrana data haingana.Izany dia mahatonga azy ho azo ampiharina amin'ny fampiharana toy ny rohy mifampiresaka haingam-pandeha haingam-pandeha sy fifandraisana haingana.

• Fitantanana famantaranandro miaraka amin'ny Pll

Ny CHIP dia mampiditra tadivavarana roa voafatotra (Pll) sy tambajotra famantaranandro Global Valo.Ireo endri-javatra ireo dia mamela ny taranaka famantaranandro tsara, fitomboana ary fanaraha-maso ny famaranana ary ny fifehezana jaky.

• Fandaharana fototra ambany

Miasa amin'ny volavolan-dalàna 1,5 V Core Voltage, ny fahaiza-mandanjalanja amin'ny fitaovana miaraka amin'ny fanjifana herinaratra ambany kokoa.Ity ambaratonga voloana ity dia namboarina ho an'ny teknolojia CMO 0.13-μm nampiasaina tamin'ny fanamboarana azy.

• Flexible I / O Voltages

Ny FPGA dia manohana ny i / o voltages amin'ny 1.5 v, 1.8 v, 2.5 v, ary 3.3 v manerana ny banky samihafa.Io fahaiza-manao io dia ahafahany manelanelana miaraka amin'ny lova sy ny rafitra rafitra maoderina.

• Fifanarahana miorina amin'ny sram

Sahala amin'ny rivodoza fpgas, dia mifototra amin'ny samera ary mitaky ny fampihavanana isaky ny herinaratra.Manome fahafaham-po amin'ny fanavaozana izany fa ilaina koa ny fitaovana fanamafisana ivelany na controller.

• Fanohanana ny fametahana bitstream

Ny EP1C4F400C8 dia manohana ny fametahana bitstream miorim-paka mandritra ny fanitsiana.Izany dia mampihena ny fitakiana fitadidiana ivelany ary manafaingana ny fotoana fanamafisana.

• PCI Compliance

Anisan'izany ny fanohanana ny fananganana amin'ny fenitra PCI (33/66 MHZ, 32/64-bit).Ity endri-javatra ity dia mamela ny fitaovana hampifangaro mivantana amin'ny rafitra mitaky ny fifampiraharahana PCI raha tsy misy lojika fanampiny.

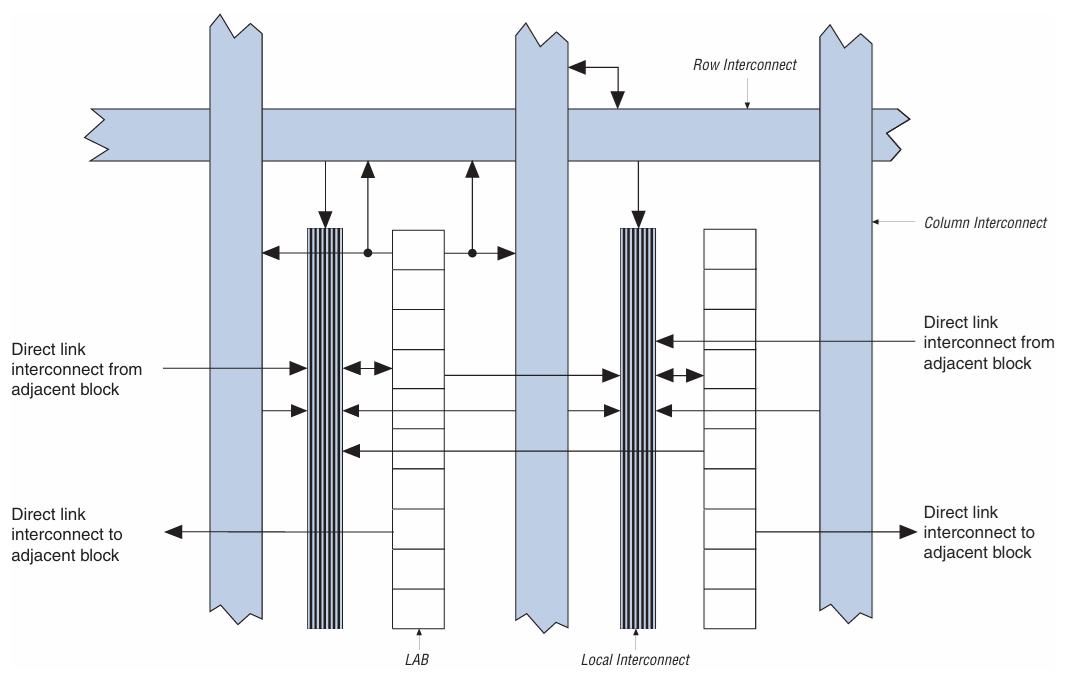

Rafitry ny laboratoara

Ny sary dia mampiseho ny firafitry ny lojika (lab) lojika ampiasaina amin'ny rivodoza fpgas toa ny ep1c4f400c8.Ny lab tsirairay avy dia mifandray amin'ny tamba-jotra misy ifandraisany: Interconnect, Interconnect, sy ny anton-tsolika, ary ny fifandraisana eo an-toerana, izay famantarana ny lalana eo anelanelan'ny singa lojika sy ny sakana hafa.Ny fifandraisan-davitra mivantana dia manome lalana haingana sy ambany indrindra mankany amin'ny laboratoara mifanila, manatsara ny fampisehoana mandritra ny fotoana famantarana.Zava-dehibe io maritrano io satria mandanjalanja ny fahaiza-mandanjalanja amin'ny fahombiazan'ny fahombiazana, izay mamela ny FPGA hiatrehana ny famolavolana sarotra rehefa mitazona ny hafainganam-pandeha sy ny faritra optimized.

Ny rivodoza I / O Diagram

Ny sary dia mampiseho ny firafitry ny I / O Bank amin'ny rivodoza FPGAS toy ny EP1c4F400C8.Mizara ho an'ny banky I / O efatra ny fitaovana, ny tsirairay avy amin'ny bisy am-bolo, izay mamela ny hampifangaro ny fenitra volavolan-dalàna samihafa ao anaty FPGA iray.Ny banky rehetra dia manohana ny fenitra betsaka amin'ny I / O, ny LVTTL, LVCMOS, LVCMMOS, RSD, RSD, ary SSTL, raha toa ny banky 1 sy 3 koa dia manohana ny 3.3-V PCI raha mifanaraka amin'ny rafitra Legacy.Ity marim-pototra I / O marim-pototra ity dia manan-danja satria mamela ny fampidirana seamless amin'ny fitaovana ivelany sy ny fifandraisana samihafa, izay mampifanaraka ny FPGA amin'ny fampiharana isan-karazany.

EP1C4F400CC8 voafaritra

Type	fikirana
mpanamboatra	Altera / Intel
ANDIAN-DAHATSORATRA	Rivodoza®
Packaging	lovia
Sata part	lany andro
Isan'ny labs / clbs	400
Isan'ny singa lojika / sela	4000
Total Bits	78,336
Isan'ny I / O	301
Voltage - famatsiana	1.425v ~ 1.575v
Typeing Type	Tendrombohitra
Mari-pana	0 ° C ~ 85 ° C (TJ)
Fonosana / tranga	400-bga
Package mpamatsy mpamatsy	400-fbga (21 × 21)
Laharana vokatra fototra	EP1c4

Fampiharana EP1C4F400C8

1. Ny fanodinana famantarana nomerika (DSP)

Ny EP1C4F400C8 dia azo atao fandaharana mba hanatanterahana asa toy ny sivana, ffts, ary fanodinana famantarana.Ny fitambaran'ny singa lojika sy ny fitadidiana mihemotra dia mety amin'ny fanodinana haingam-pandeha avo lenta.Izany dia ahafahany manolo ny sôpoka mahazatra nentim-paharazana miaraka amin'ny vahaolana FPGA mora vidy izay azo lazaina ho an'ny algorithm samihafa.

2. Rafitra sy rafitra mifehy

Amin'ny rafitra indostrialy sy onjam-paka, ity FPGA ity dia matetika ampiasaina amin'ny fampiharana ny mpiambina, ny mpandeha ary ny milina fanjakana.Ny lojika reconfigurable dia mamela ny hazakazaka mafy hardware amin'ny alàlan'ny rafitra rafitra.Amin'ny fampidirana lojika mifehy ao amin'ny FPGA, mihena ny isan'ny singa ivelan'ny ivelany, fanatsarana ny fahatokisana sy ny fihenan'ny vidiny.

3. Fifampiraharahana sy fifandraisana

Ny fitaovana dia manohana ny fenitra I / O marobe ary afaka mihetsika ho toy ny tetezana eo anelanelan'ny protocols fifandraisana samihafa.Matetika ampiasaina hampifandraisana an'i PCI, LVD, SDRA, ary ny hafa dia mifanelanelana tsy misy fotony ao anaty rafitra iray.Izany dia tena ilaina amin'ny fitaovana tambajotra, mpiandraikitra sy ny mpiandraikitra ny lova-maoderina.

4. Ny fahazoana angon-drakitra sy ny fanodinana

Miaraka amin'ny fahazoana an'i High I / O sy ny fitadidiana mora, ny EP1C4F400C8 dia mety tsara amin'ny rafitra fanangonana data.Afaka miditra mivantana amin'ny ADC sy Sensor izy io, amboary ny angon-drakitra ara-potoana, ary amboary amin'ny fitahirizana na fifindrana.Ny fampiharana toy izany dia fahita amin'ny fitaovana ara-pitsaboana, fitaovana fitsapana ary fitaovana fandrefesana siantifika.

EP1C4F400C8 ampahany mitovy

famaritana	EP1c4F400C8	EP1c4F400C8N	Ep1c4f400c8naa	EP1c4F400C6N	Ep1c4f324c8n	Ep1c4t144c8n
mpanamboatra	Altera (Intel)	Altera (Intel)	Altera (Intel)	Altera (Intel)	Altera (Intel)	Altera (Intel)
Fianakaviana FPGA	Rivo-doza (EP1C4)	Rivo-doza (EP1C4)	Rivo-doza (EP1C4)	Rivo-doza (EP1C4)	Rivo-doza (EP1C4)	Rivo-doza (EP1C4)
Element Logic (Les)	4 000	4 000	4 000	4 000	4 000	4 000
Fahatsiarovana embeded (bits)	~ 76.5 Kbits	~ 76.5 Kbits	~ 76.5 Kbits	~ 76.5 Kbits	~ 76.5 Kbits	~ 76.5 Kbits
I / O Pins	301	301	301	301	249	97
Fonosana / tranga	400-fbga	400-fbga	400-fbga	400-fbga	324-FBGA	144-tqfp
Speed ​​Speed	D8	D8	D8	C6 (Haingana)	D8	D8
Voltage fototra	1.5 v	1.5 v	1.5 v	1.5 v	1.5 v	1.5 v
Fandrosoana Temp.isan-karazany	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C	0 ° C ~ 85 ° C

EP1C4F400C8 dingana fandaharana

Alohan'ny hampiasanao ny EP1C4F400C8 FPGA, tsy maintsy entinao amin'ny fitaovana ny famolavolana anao.Ny fandaharana dia misy ny fanamafisana ny FPGA miaraka amin'ny rakitra bitstream ka mahalala ny fomba fitondran-tena.

1. Safidio ny scheme configuration & set msel pins

Manomboka amin'ny fisafidianana ny tetika fanamafisana ianao izay mifanaraka tsara amin'ny fanamboarana, toy ny serial, serial passive, na jtag.Izany dia atao amin'ny alàlan'ny fametrahana ny msel Pins amin'ny ambaratonga lojika manokana alohan'ny herinaratra.Ny fomba tsirairay dia mampiasa pins sy protocols samy hafa, ka mila manamarina mifanaraka amin'ny fitadidinao sy ny fitadidiana fanamafisana ianao.Ny fanaovana ny safidy tsara eto dia miantoka ny fizotran'ny fanamafisana malefaka.

2. Ampiharo ny herinaratra & fanombohana ny fitaovana

Manaraka, manohana ny fototry ny FPGA sy i / o lamasinina ao anatin'ny sombintsombiny voafaritra.Mandritra ny fanombohana, tazomina ny pin ny NCONFIG mba hihazona ilay fitaovana amin'ny famerenana azy mandra-pahatongan'ny famatsiana vola.Raha vao maharitra ianao dia mamoaka ny famerenam-bokatra sy ny fitaovana famantarana ny fahavononan'ny PIN NSTATUS.Ity antoka ity dia manome antoka fa ny FPGA dia voarindra tsara alohan'ny hanombohan'ny fanitsiana.

3. Ampitao ny bitstream konfiguration

Amin'ity dingana ity dia mandefa ny rakitra data (Bitstream) ianao (Bitstream) ao amin'ny FPGA amin'ny alàlan'ny tetika nofidinao.Amin'ny fomba fiasa mavitrika na passive mode, ny bitstream dia avy amin'ny fitaovana fahatsiarovana ivelany, raha i Jtag kosa dia mamela ny fandaharana mivantana amin'ny alàlan'ny tariby.Ny fitaovana dia tsy mitsahatra mamaky ny angon-drakitra fanamafisana mandra-pahavitana.Ny rindrambaiko famolavolana anao dia miteraka ity bitstream ity mba hifanaraka amin'ny fepetra lojikao.

4. Hamarino ny fanitsiana mahomby (conf_done)

Rehefa vita ny famaranana ny FPGA, dia manamafy ny PIN Conf_done hanehoana fa nahomby ny angon-drakitra fanitsiana.Mandritra izany fotoana izany, ny fitaovana dia manatanteraka fanombohana anatiny toy ny fanesorana ny fisoratana anarana sy ny fampandehanana ny I / O.Raha tsy afaka mandeha avo ny conf_done, dia midika matetika fa ny angon-drakitra fanamafisana na fanamboarana dia misy lesoka.Ny fijerena ity PIN ity dia fomba tsotra indrindra hanamarinana ny dingana dia feno.

5. Manatanteraka fisafidianana rafitra rafitra

Farany, manana safidy ianao hanavao na hamerina ny FPGA tsy manala azy amin'ny birao.Mampiasa jtag na mpanara-maso voafehy, azonao atao ny mametraka mivantana ny bitstream vaovao, izay ilaina amin'ny fanavaozana firmware.Ity fandanjalanjana ity dia ahafahanao manova, debug, na manavao ny rafitrao na dia aorian'ny fanitarana aza.Izy io dia miantoka ny famolavolana FPGA miorina amin'ny fotoana hanovana ireo fepetra takiana.

EP1C4F400C8 Tombontsoa sy fatiantoka

tombony

• Safidy mahomby ho an'ny famolavolana antonony

• Ny fanisana avo lenta dia raha oharina amin'ireo fitaovana mitovy habe

• Voltage mora sy i / o standard support

• tohanan'ny fitaovana sy tahirin-kevitra matotra

• fampiasana ambany hery noho ny taranaka fpga taloha

fatiantoka

• tsy feno amin'ny farany voafetra mandritra ny fotoana maharitra

• Faha-lojika sy fahatsiarovana ambany sy fahatsiarovana vs Modern fpgas

• Ny hafainganam-pandeha miadana sy i / o fampisehoana

• Mitaky fitadidiana ivelany ho an'ny fanamafisana amin'ny herinaratra

• Tsy misy endri-javatra mandroso toy ny DSP Blocks sy ireo mpandika lalàna avo lenta

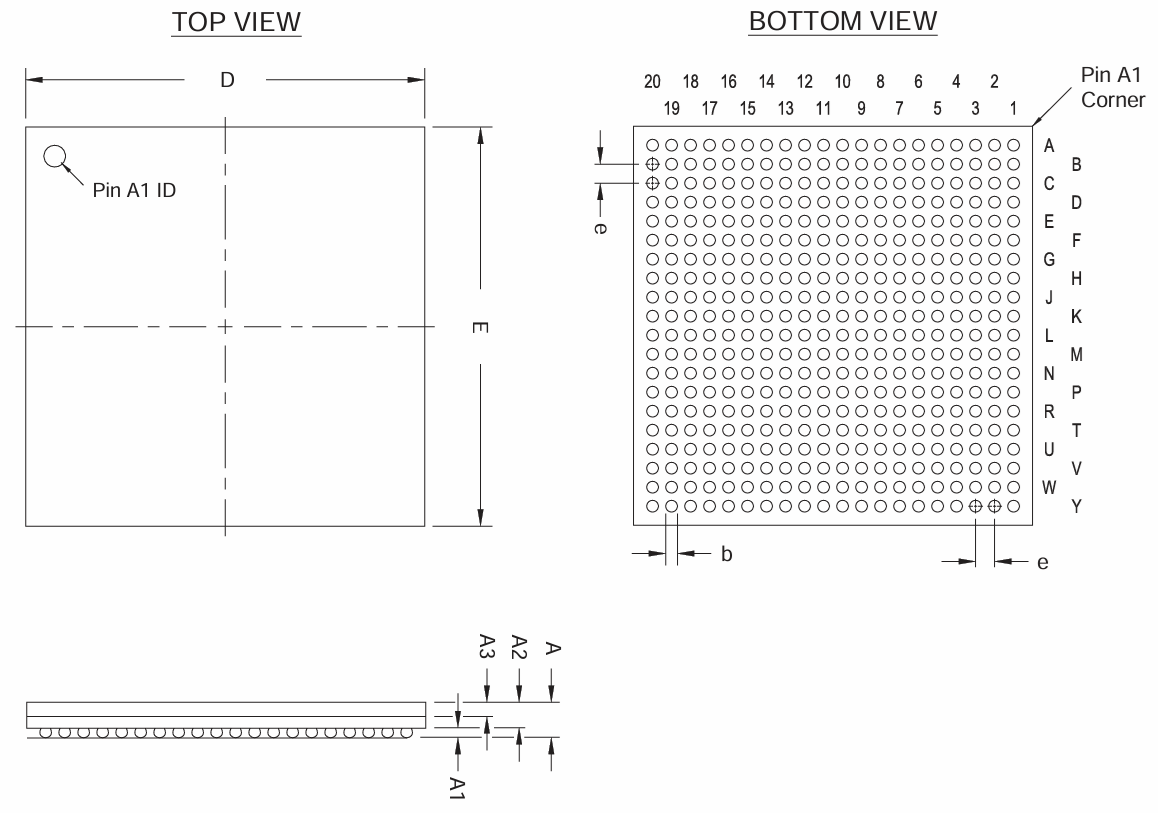

EP1C4F400C8 Feno fonosana

Type	fikirana
Karazana fonosana	Fbga (ball-pitch ball grid array)
Ball Count	400
Ball Pitch (e)	1.0 mm (mahazatra amin'ny rivodoza ep1c4f400)
Diameter Ball (B)	0.45 mm (nominal)
Haben'ny fonosana (D E)	21 mm × 21 mm
Ny haavon'ny fonosana (a)	2.40 mm (max)
Ny hateviny (A2)	~ 0.40 MM
Ny hateviny satroka (A3)	~ 1.90 mm
Ball High (A1)	0.25 mm (nominal)
Pin A1 Corner	Voamarika ho an'ny orientation
Array layout	20 × 20 grid (miaraka amin'ny baomba tsy hita)
fitomboan'ny	Tendrombohitra (SMD)

EP1C4F400C8 Mpanamboatra

Ny EP1C4F400C8 dia noforonina voalohany Altera Corporation, mpisava lalana amin'ny fitaovana lojika sy teknolojia lojika vita amin'ny lojika.Tamin'ny taona 2015, i Altera dia nahazo Intel Corporation, ary ny tsipika vokatra dia lasa ampahany amin'ny vondrona Solutions Programlish Programme (PSG).Ankehitriny, ny Intel dia manohana ireo fitaovana Legacy Altera raha mifantoka amin'ny fianakaviana vaovao FPGA, miantoka ny fitohizan'ny mpampiasa efa misy ary ny fanodinana fanavaozana ao amin'ny lojika programa.

Famaranana

Ny EP1C4F400C8 dia mijoro ho toy ny fpga mahomby sy mahomby izay manome fampisehoana mafy ho an'ny famolavolana antonony.Miaraka amin'ny singa 4000 lojika, fitadidiana, manankarena, ary ny fanohanana I / O, ary mifanaraka amin'ny fenitra volavolan-tena sy fenitra marobe, dia manome fahafaham-po amin'ny fampiharana maro samihafa.Ny maritrano, ny fizotrany, ny fizotran'ny fandaharana ary ny fampiasam-bola be dia be amin'ny rafitra DSP, ny rafitra ary ny fahazoana angon-drakitra dia mahatonga azy ho safidy azo ampiharina na dia eo aza ny lova.Na dia tsy misy endri-javatra mandroso aza hita ao amin'ny fitaovana vaovao sy ny tarehy vaovao tsy voafetra dia mijanona ho safidy azo itokisana mitady vahaolana voaporofo fa voaporofo fa vahaolana voaporofo fa misy vahaolana voaporofo.

Datasheet PDF

EP1c4F400C8 Datasheets:

Rivodoza FPGA Family.pdf

400-fbga pkg info.pdf
