EP2S60F1020I4 Torolàlana momba ny fitaovana ho an'ny lojika, fitadidiana ary I/O

Azonao jerena mazava tsara ny entin'ny EP2S60F1020I4 FPGA amin'ny rafitrao sy ny fomba hifanaraka amin'ny endrika mitaky.Ity fitaovana ity dia manangona lojika, fitadidiana ary I/O be dia be ao anaty puce iray, mamela anao hifehy ny fanaraha-maso, ny hetsika angon-drakitra ary ny fanodinana amin'ny fotoana iray ihany.Azonao atao ny miantehitra amin'ny fotoana tsy miovaova, ny fampandehanana mifanitsy, ary ny fifandraisana mora azo mba hananganana rafitra mijanona ho mandray andraikitra.Avy amin'ny sehatra indostrialy ka hatramin'ny fitaovana fifandraisana, ity FPGA ity dia manampy anao hanambatra ny zava-bita sy ny fampidirana nefa tsy manampy singa fanampiny.

katalaogy

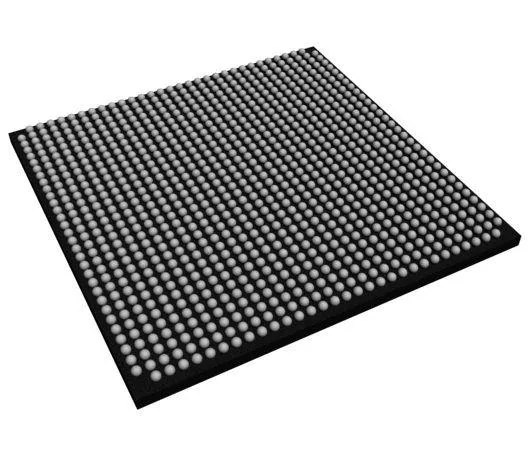

Takelaka data EP2S60F1020I4

ny EP2S60F1020I4 dia fitaovana lozisialy azo zahana avo lenta natao hikarakarana ny fanaraha-maso nomerika saro-pady sy ny asa fanodinana angon-drakitra ao anaty puce tokana.Izy io dia manolotra dobo lehibe misy lojika azo amboarina, fitadidiana mipetaka, ary fifandraisana azo ampiasaina sy vokatra azo apetraka ao anaty endrika FBGA baolina 1020.Ny fitaovana dia manohana ny asa mifanandrify sy ny fitondran-tena azo vinavinaina, ka mahatonga azy io ho mety amin'ny rafitra mitaky fikirakirana angona haingana sy valiny azo antoka.Ny fampiasana mahazatra dia ahitana sehatra fanaraha-maso indostrialy, fitaovam-pifandraisana, ary rafitra mipetaka izay mifandanja ny hakitroky ny fampidirana sy ny fahombiazany.Mitady EP2S60F1020I4?Mifandraisa aminay hanamarina ny tahiry ankehitriny, ny fotoana fitarihana ary ny vidiny.

Ireo singa mifandraika amin'ny EP2S60F1020I4

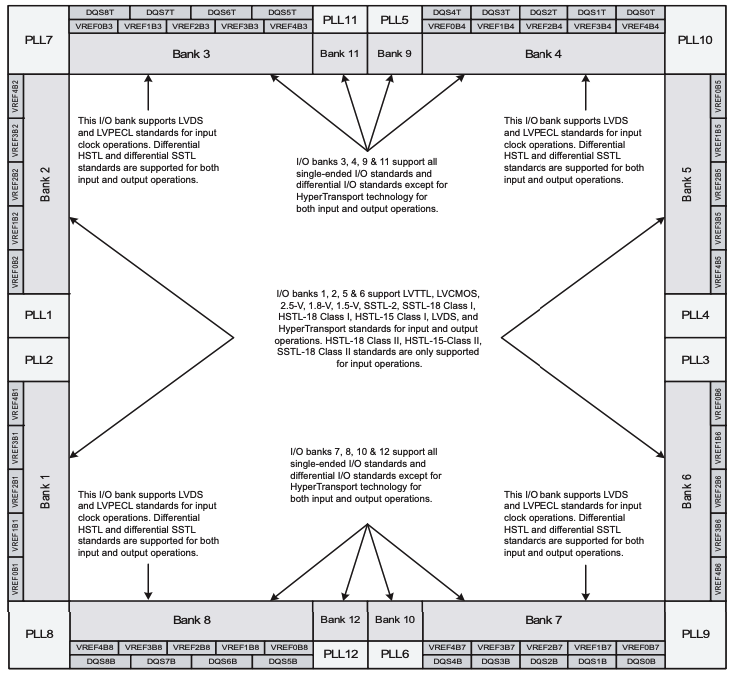

Nozaraina ho banky IO maromaro maromaro nalamina manodidina ny vakim-paritra, ny EP2S60F1020I4 dia mivondrona ny tsipika fampidirana sy famoahana amin'ny alàlan'ny references voltase ifampizarana ary manohana ny fenitra famantarana.Ny banky 1, 2, 3, 4, 5, ary 6 dia manohana ny LVDS sy LVPECL ho an'ny fampandehanana famantaranandro, miaraka amin'ny fenitra HSTL sy SSTL samihafa ho an'ny fidirana sy ny vokatra.Ny banky 3, 4, 7, 8, 9, 10, 11, ary 12 dia manohana ihany koa ny fenitra tokana tokana sy tsy mitovy, anisan'izany ny LVTTL, LVCMOS, HSTL, SSTL, LVDS, ary HyperTransport, miaraka amin'ny fenitra sasany voafetra amin'ny fampandehanana fampidirana.Ny blocs PLL voatokana dia apetraka mifanakaiky amin'ireo banky manokana ahafahan'ny famokarana sy fizarana famantaranandro, raha toa kosa ny marika VREF sy DQS dia manondro ny tsipika reference sy ny fikambanan'ny strobe data ho an'ny fahatsiarovana sy ny fifandraisana haingana.

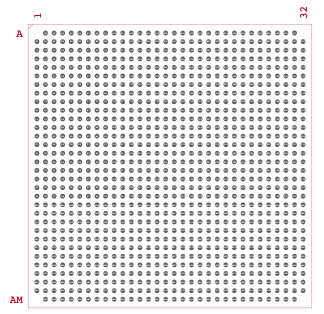

Ireo singa mifandraika amin'ny EP2S60F1020I4 CAD

Ireo singa mifandraika amin'ny EP2S60F1020I4

Takelaka data EP2S60F1020I4

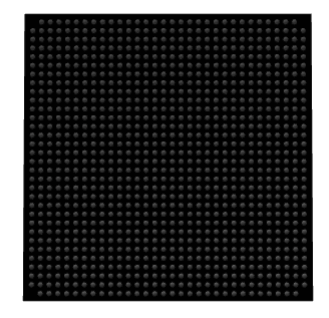

Modely mifandraika amin'ny " EP2S60F1020I4 3D"

Ireo singa mifandraika amin'ny EP2S60F1020I4

High Density Programmable Logic Architecture

Ny EP2S60F1020I4 dia natao hanohanana rafitra dizitaly lehibe ao anatin'ny fitaovana iray azo zahana.Ny firafiny dia ahafahan'ny lozika maro azo amboarina sy hotanterahina miaraka, izay manampy amin'ny fampihenana ny filana singa fanampiny fanampiny.Ity fomba fiasa ity dia manohana ny fisehon'ny rafitra mirindra sady mitazona fihetsika tsy miovaova mandritra ny fandidiana.

Fahaizana lojika sy fandaminana anatiny

Ny fitaovana dia misy singa lojika 60.440 nalamina ho blocs logic array 3.022.Ity fandaharana anatiny ity dia manohana ny fikorianan'ny famantarana mirindra sy ny fitondran-tena marin-toerana amin'ny endrika sarotra.Izy io dia ahafahan'ny mpamorona manangana lojika fanaraha-maso voarafitra, lalan'ny angona ary sakana fanodinana tsy misy fitohanana anatiny be loatra.

Ao amin'ny Chip Memory Resources

Misy totalin'ny 2,544,192 bits amin'ny fahatsiarovana mitambatra azo ampiasaina amin'ny fitahirizana angon-drakitra sy ny asa buffering.Ity fitadidiana ity dia azo ampiasaina amin'ny fikarakarana angona vonjimaika, tabilao fitadiavana, na fitahirizana fanjakana anatiny.Ny fananana fitadidiana amin'ny fitaovana iray ihany dia mampihena ny fiankinan-doha amin'ny fitadidiana ivelany ary manafohy ny lalan'ny fidirana angona.

Fifandraisana midadasika amin'ny Input sy Output

Hatramin'ny 718 mpampiasa input sy output pins no omena ho an'ny fifandraisana amin'ny fitaovana ivelany sy ny subsystems.Ity isa pin avo ity dia manohana fifandraisana data midadasika sy famantarana fanaraha-maso marobe.Izy io dia mamela ny fitaovana hifanerasera amin'ny rafitra sarotra izay mitaky fifandraisana ivelany maro.

Saran'ny fiasan'ny Core Voltage

Ny lojika fototra dia miasa ao anatin'ny 1.15 V hatramin'ny 1.25 V. Ity sehatra ity dia manohana ny fiasan'ny anatiny tsy miovaova ary mifanaraka amin'ny fepetra takian'ny rafitra nomerika ambany.Ny fanaraha-maso malefaka mety dia manampy amin'ny fitazonana ny fitondran-tena azo vinavinaina amin'ny toe-javatra miasa.

Endrika fonosana FBGA Surface Mount

Ny EP2S60F1020I4 dia napetraka ao anaty fonosana FBGA 1020 ball miaraka amin'ny dian-tongotra 33 amin'ny 33 milimetatra.Ity fonosana ity dia manohana ny hamafin'ny fifandraisana avo lenta ary mitazona ny fampiasana toerana malalaka.Izy io dia mety amin'ny boards multilayer izay avo ny hakitroky ny fampitaovana famantarana.

Ny mari-pana miasa malalaka

Ny fitaovana dia manohana ny hafanan'ny fifandraisana miasa manomboka amin'ny 40 degre Celsius ka hatramin'ny 100 degre Celsius.Ity sehatra ity dia ahafahan'ny asa azo antoka amin'ny tontolo misy fepetra mafana isan-karazany.Izy io dia manohana ny fampiasana amin'ny rafitra iharan'ny fiovan'ny mari-pana mandritra ny fotoana maharitra.

Fitondran'ny Hardware Deterministic

Ny rafitra anatiny dia natao hanomezana vokatra azo averina sy azo vinavinaina mandritra ny fandidiana.Tsy miova ny fitondran-tenan'ny fotoana rehefa voarindra, izay manohana ireo rafitra miantehitra amin'ny lamina mamaly.Ity toetra ity dia ilaina amin'ny famolavolana nomerika miompana amin'ny fanaraha-maso sy amin'ny fotoana tena izy.

Mety amin'ny tontolo iainana rafitra mitaky

Ny fitambaran'ny fahaiza-manao lojika, loharano fitadidiana, ary ny fifandraisana midadasika dia manohana ny fampiasana amin'ny rafitra embedded sy indostrialy sarotra.Ny fitaovana dia mifanentana tsara amin'ny fampiharana izay mitaky fampidirana mivaingana, fiasa maharitra ary azo itokisana maharitra mandritra ny enta-mavesatra mitohy.

Ireo singa mifandraika amin'ny EP2S60F1020I4

Toetra vokatra	Sanda toetra
mpanamboatra	Intel
Voltage - Famatsiana	1.15V ~ 1.25V
Bits RAM total	2544192
Fonosana fitaovana mpamatsy	1020-FBGA (33x33)
ANDIAN-DAHATSORATRA	Stratix II
Package / Raharaha	1020-BBGA
Package	lovia
Temperature miasa	-40°C ~ 100°C (TJ)
Isan'ny singa/sela lojika	60440
Isan'ny LAB/CLB	3022
Isan'ny I/O	718
Karazana fametrahana	Surface Mount
Laharana vokatra fototra	EP2S60

Ireo singa mifandraika amin'ny EP2S60F1020I4

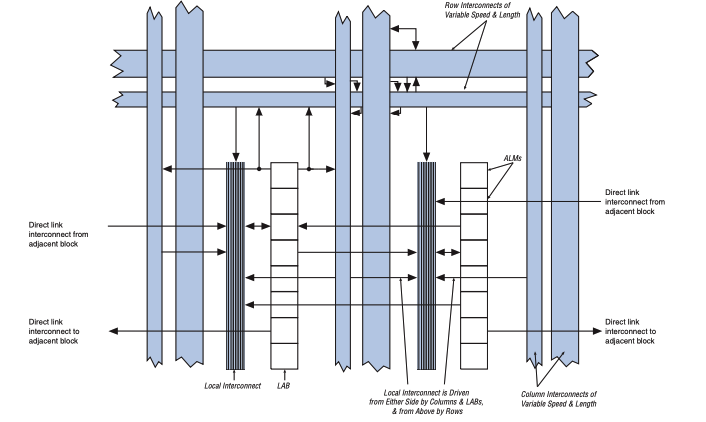

Nalahatra ho lamba azo zahana roa dimensional, ny maritrano EP2S60F1020I4 dia ahitana tsanganana miverimberina ao amin'ny Logic Array Blocks mifandray amin'ny tamba-jotra zotra hierarchical.Tafiditra ao anatin'ny lamba lojika ny blocs M512 RAM ho an'ny fitadidiana seranan-tsambo kely roa, ny rejistra shift ary ny fiasan'ny FIFO, miaraka amin'ireo sakana M4K RAM lehibe kokoa izay manohana ny fitadidiana seranan-tsambo roa sy fitahirizana ankapobeny.Ny sakana M RAM afovoany dia manome hakitroky ambony kokoa amin'ny fitadidiana chip ho an'ny buffer data betsaka.Ny sakana DSP natokana dia apetraka eo akaikin'ny foibe hanohanana ny fampitomboana sy ny fanivanana fa tsy mandany loharanon-karena lojika ankapobeny.Ny singa fampidirana sy fivoahana dia zaraina manodidina ny vakim-paritra, ahafahana manohana ny fenitra famantarana maromaro sy ny fifandraisana amin'ny hafainganam-pandeha ambony ary mitazona ny fidirana voalanjalanja amin'ny lojika anatiny sy ny firafitry ny fitadidiana.

Takelaka data EP2S60F1020I4

Namboarina manodidina ny Block Array Logic, ny rafitra EP2S60F1020I4 dia manangana Modules Logic Adaptive marobe mifandray amin'ny fifandraisana eo an-toerana, andalana ary tsanganana amin'ny halavany sy hafainganam-pandeha samihafa.Ny LAB tsirairay dia mifamatotra amin'ny sakana mifanakaiky amin'ny alàlan'ny fifandraisana mivantana izay mampihena ny fahataran'ny lalana ho an'ny lojika manodidina.Ny tsipika mifampitohy eo an-toerana dia manome lalana fohy sy ambany ao anatin'ny LAB, fa ny fifandraisan'ny tsipika sy ny tsanganana kosa dia mamela ny fizarana famantarana manerana ny faritra lehibe kokoa amin'ny fitaovana.Ny fifandraisana mitsangana dia ahafahan'ny famantarana mandalo eo anelanelan'ny LAB etsy ambony sy ambany, manohana ny fametrahana lojika mora sy azo tsapain-tanana manerana ny lamba azo programanina.

Ireo singa mifandraika amin'ny EP2S60F1020I4

Fitaovana fotodrafitrasa momba ny fifandraisan-davitra

Ny EP2S60F1020I4 dia ampiasaina amin'ny fitaovam-pifandraisana raikitra izay mitantana ny fikorianan'ny angona mitohy sy ny fikirakirana famantarana.Ny fahaiza-manao lojika lehibe dia manohana ny asa toy ny fanodinana fonosana, ny fifehezana ny fandrafetana ary ny fandrindrana ny fotoana ao anatin'ny toby toby sy ny node tambajotra.Ny fidirana midadasika sy ny fivoahana dia mamela ny fifandraisana mivantana amin'ny lalan'ny angon-drakitra maro sy ny fifandraisana mifehy.

High Performance Embedded Computing Systems

Ao amin'ny sehatra informatika tafiditra, ity fitaovana ity dia manambatra ny lojika fanaraha-maso, ny fihetsehan'ny angona, ary ny fiasan'ny fanodinana ao anatin'ny tarika tokana azo zahana.Izy io dia manohana ireo asa mifanitsy izay manampy amin'ny fitantanana ireo enta-mavesatra sarotra sady mitazona ny fihetsiky ny rafitra ho azo antoka.Izany dia mahatonga azy io ho mety amin'ny rafitra mipetaka izay mitaky fampidirana mivaingana sy fampisehoana maharitra.

Industrial Automation and Control Systems

Ny EP2S60F1020I4 dia ampiharina amin'ny rafitra automatique izay ilaina ny fanaraha-maso mandrindra sy ny valiny haingana.Izy io dia manohana ny fanaraha-maso ara-potoana, ny filaharana ary ny lojika mifehy ny milina sy ny fitaovana fanodinana.Ny firafiny dia ahafahan'ny tadivavarana fanaraha-maso maro sy lalan'ny angona hiara-miasa tsy misy fanelingelenana.

Fikarohana angona sy Sehatra fanodinana famantarana

Ity fitaovana ity dia mety tsara amin'ny sehatra manangona sy manodina data nomerika marobe.Ny fitadidiana chip dia manohana ny buffering sy ny fitehirizana antonony, raha ny lojika parallèle kosa dia mamela ny fikirakirana data voarafitra.Ireo toetra ireo dia manampy amin'ny fitazonana ny fikorianan'ny angona tsy miovaova amin'ny rafitra fandrefesana sy fanodinana.

Tambajotra sy fitaovana fampitaovana

Ny habetsahan'ny tsimatra misy sy mivoaka dia ahafahan'ny EP2S60F1020I4 mifandray amin'ny seranana marobe sy famantarana fanaraha-maso.Izy io dia manohana ny rafitra tambajotra raikitra izay mitaky fandefasana angon-drakitra marin-toerana sy fihetsika mifamadika.Ny fitaovana dia mitantana lalan'ny famantarana mirindra sady mitazona ny fotoana azo vinavinaina.

Aerospace sy rafitra fiarovana miaraka amin'ny fampandehanana hafanana midadasika

Ny mari-pana tohanana dia mamela ny fampiasana amin'ny rafitra miharihary amin'ny fiovan'ny toetr'andro mafana.Ny fitaovana dia manohana ny fampandehanana maharitra amin'ny tontolo izay ilana fitondran-tena tsy miovaova mandritra ny fotoana maharitra.Izany dia mahatonga azy ho mety amin'ny fitaovana ampiasaina amin'ny sehatra voafehy sy mifototra amin'ny saha.

Ny tombony sy ny fatiantoka ny EP2S60F1020I4

tombony

• Ny hakitroky ny lojika avo dia manohana ny fampidirana rafitra nomerika sarotra

• Manamora ny fifandraisana amin'ny rafitra midadasika ny tsipika fampidirana sy famoahana mpampiasa marobe

• Mampihena ny fiankinan-doha amin'ny fitaovana fitadidiana ivelany ny fiankinan-doha amin'ny fitadidiana chip

• Ny mari-pana miasa midadasika dia manohana ny fampiasana amin'ny tontolo voafehy sy henjana

• Ny fitondran-tena vinavinaina dia manohana ny fiasan'ny rafitra maharitra sy azo averina

fatiantoka

• Fanjifana herinaratra ambony kokoa raha ampitahaina amin'ireo fitaovana azo rindrankajy ambany kokoa

• Ny fonosana FBGA lehibe dia mampitombo ny fahasarotan'ny fisehon'ny board

• Mitaky hery tsara sy fitantanana mafana amin'ny endrika matevina

• Tsy mety amin'ny fampiharana izay mila fonosana kely na kely isaina

Ireo singa mifandraika amin'ny EP2S60F1020I4

Laharana ampahany	mpanamboatra	Endri-javatra fototra	Ampiasao ny tranga / fanamarihana
EP2S60F1020I5	Intel	Stratix II FPGA avo lenta miaraka amin'ny singa lojika marobe sy sakana fitadidiana tafiditra.Natao ho an'ny fivorian'ny surface-mount sy ny asa azo antoka manerana ny mari-pana indostrialy.	Ampiasaina amin'ny fotodrafitrasa fifandraisan-davitra, fanodinana angon-drakitra haingam-pandeha, ary rafitra mipetaka mandroso izay mitaky fampandehanana kajy matanjaka.
Sary EP2S60F1020C4	Intel	Stratix II FPGA amin'ny maripana ara-barotra izay manolotra ny maritrano fototra sy loharano fitadidiana mitovy amin'ny dikan-teny indostrialy, natao ho an'ny tontolo voafehy.	Mety amin'ny fitaovan-tambajotra, rafitra fanangonana angon-drakitra, ary sehatra kajy ampiasaina amin'ny fepetra anatiny na voafehy.
Sary EP2S60F1020C4N	Intel	Ity variana ity dia mitazona ny rafitra lozika Stratix II avo lenta ary manohana ny fonosana matevina amin'ny tampon-tendrombohitra ho an'ny famolavolana PCB matevina.	Mifanaraka tsara amin'ny sehatra midadasika, rafi-pifandraisana, ary endrika mila hakitroky lojika avo lenta miaraka amin'ny fampiasana habakabaka mahomby.

Momba ny Intel

Intel dia orinasa teknolojia manerantany fantatra amin'ny famolavolana sehatra nomerika ampiasaina amin'ny informatika, fifandraisana ary rafitra napetraka.Ny portfolio-n'ny vokatra dia mirakitra ny lojika azo zahana, ny processeur, ny vahaolana amin'ny fitadidiana, ary ny lozisialy manohana izay ahafahan'ny famolavolana rafitra miovaova sy ny fiainana maharitra.Intel dia mifantoka amin'ny maritrano azo scalable izay manohana karazana fampisehoana sy filàna fampidirana isan-karazany, manomboka amin'ny fanaraha-maso tafiditra ka hatramin'ny sehatra lehibe entin'ny data.Ny orinasa dia mitazona antontan-taratasy ara-teknika sy tontolo iainana fampandrosoana izay manohana ny famolavolana azo itokisana, ny fanamarinana ary ny fikojakojana rafitra maharitra amin'ny sehatra fampiharana maro.

Famaranana

Ny EP2S60F1020I4 dia miavaka amin'ny hakitroky ny lojika avo lenta, ny fanohanana I/O midadasika, ary ny loharano fitadidiana matanjaka amin'ny chip.Azonao atao ny mampiasa azy io mba hikarakarana ireo asa fanaraha-maso sarotra sy angon-drakitra ary mitazona ny fitondran-tena ho azo vinavinaina.Ny banky I/O moramora dia manamora ny fampifandraisana ireo interface samihafa sy ny fenitry ny famantarana.Ny fonosana FBGA lehibe dia manohana endrika matevina, na dia mitaky drafitra tsara aza izany.Miaraka amin'ny fanohanana ny mari-pana midadasika, mifanaraka amin'ny rafitra mila fandidiana maharitra izy io rehefa mandeha ny fotoana.Amin'ny ankapobeny, manome anao fifandanjana matanjaka amin'ny fampisehoana, ny fampidirana ary ny fahatokisana.
