EPF10K30ATC144-1 FPGA: Fampisehoana, fampiharana, fandaharana, ary ny safidy hafa

Ity torolàlana ity dia ny momba ny EPF10K30ATC144-1, karazana fpga fpga.Manazava ny atao hoe ny sombintsombiny, ny fomba fiasa ary izay ahafahana ampiasaina.Hianaranao momba ny endri-javatra lehibe ao aminy toy ny fitadidiana sy ny lojika lojika, ary ny fanohanana ireo rafitra 3.3V sy 5v sy 5v.Mampiseho ihany koa ny fomba fampiasana ny sôkôla amin'ny tetikasa toy ny rafitra sy horonan-tsary, milina indostrialy ary fitaovana ara-pitsaboana.Ao anatin'izany ny torolàlana fanamboarana dingana, ampahany fampitahana ary fitaovana famolavolana hanampiana anao hahatakatra sy hiara-miasa amin'ity FPGA ity.

katalaogy

Inona no epf10k30atc144?

ny EPF10K30ATC144-1 dia mpikamban'ny fianakaviana Flex10k FPGA FLGA, natao hanaterana ny lojika vita amin'ny onjam-peo misy saro-takarina sy haingam-pandeha avo lenta.Namboarina tamin'ny fampiasana teknolojia 03,3-Micron Cmos Sram Technology, ity fitaovana ity dia manohana ny vavahady azo ampiasaina 30000 ary ahitana singa lojika 1 728 voalamina ho sakana lojika (laborika).Izy io dia miasa amin'ny 3.3v.Ny dikan-tsarimihetsika hafainganam-pandeha -1 dia manolotra fandidiana haingana, miaraka amin'ny fombafomba matetika hatramin'ny 166 MHz.Ny fitaovana dia mampiditra ny sakana vita amin'ny alàlan'ny fantsom-pifandraisana (EABS) ho fahatsiarovana an-tsokosoko, izay manatsara ny fitantanana sy fanaraha-maso ny fandidiana amin'ny endrika famolavolana.Ampiasaina be dia be amin'ny fifehezana, ny serasera, ny rafitra ary ny lova na ny lova, dia manome vahaolana programam-boasary miaraka amin'ny fanampiana I / O matanjaka ary ampy lojika lojika ho an'ny rindranasa midadasika be dia be.Ny fianakavian'ny Flex10k dia iray amin'ireo tsipika FPGA voalohany mba hampifangaro ny sakana sy ny samiram-pamoronana avy amin'ny sramMiaraka amin'ny ttl-mifanentana sy fanakanana ny ttl sy ny tadidy, ny fitaovana FLEX10k dia manolotra fitambaran'ny lojika, fampifangaroana ary fampisehoana ho an'ny tontolo iainana.

Mitady EPF10K30ATC144-1?Mifandraisa aminay hanamarina ny tahiry ankehitriny, ny fotoana sy ny vidiny.

EPF10K30ATC144-1 Models

EPF10K30Atc144-1 Symbol

EPF10K30Atc144-1 dian-tongotra

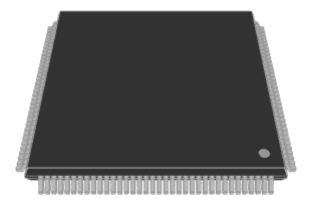

EPF10K30ATC144-1 3D Model

EPF10K30ATC144-1 endri-javatra

• Architecture marim-pototra

Ny EPF10K30AtC144-1 dia namboarina tamin'ny alàlan'ny mari-pahaizana 10K 10K 10K, ary 69 000 ny vavahadin'ny rafitra sy ny singa lojika (Le).Ireo singa lojika ireo dia toy ny sakana amin'ny tranobe amin'ny fampiharana ny fiasa lojika sy ny tetika nomerika.Ity lojika lojika avo lenta ity dia manohana ny rafitra nomerika tsy tapaka toy ny milina ara-panjakana, mpikirakira kely ary controller lojika amin'ny sôkôlà tokana.

• Fantsona amboara vita amin'ny rindrina (EAB)

Ity fitaovana ity dia ahitana sakana marobe marobe, manome 12,3 Kilobits an'ny RAM.Ny EMAB tsirairay dia manolotra bits 2,048 izay azo namboarina ho RAM na ROM, manohana ny sakany kely hatramin'ny 256.

• Lojika mifototra amin'ny samika

Ny EPF10K30ATC144-1 dia mampiasa teknolojia sram ho an'ny lojika programa.Midika izany fa azo averina amin'ny fotoana tsy voafetra ny fotoana, izay sarobidy mandritra ny fanavaozana ny rafitra sy ny rafitra.Afaka manandrana, manova, ary manamarina ny fiasa misy ny fizaran-tany misy fotoana fohy alohan'ny famerenany farany.

• 3.3v Ny fandidiana voalohany miaraka amin'ny 14v mandefitra I / O

Ity FPGA ity dia miasa miaraka amin'ny famatsiana 3,3V ho an'ny lojika anatiny fa manohana ny 5V-Tolerant I / O Pins.Ity fifanarahana ara-dalàna ity dia manome antoka fa afaka manelanelana soa aman-tsara miaraka amin'ny singa 5v lova ny fitaovana raha toa ka mihazona ny fahombiazan'ny herinaratra maoderina amin'ny asa maoderina maoderina amin'ny fiasa.Izy io dia manitsakitsaka ny volavolan-tsolika mifangaro raha tsy misy haingam-pandeha ilaina.

• Famantaranandro haingam-pandeha avo lenta

Ny fitaovana dia manohana ny fiasa miasa matetika hatramin'ny 166.67 MHz, manome ny fanodinana data haingana sy ny fitantanana ny famantarana amin'ny fampiharana fitsikerana.Ity fatra avo indrindra ity dia mahatonga ny EPF10K30ATC144-1 mety ho an'ny rafitra fanaraha-maso haingam-pandeha haingam-pandeha, serasera ary asa an-tsehatra.

• Fomba ambany ambany ambany

Ny FPGA dia misy ny fanjifana herinaratra ambany ambany, miaraka amin'ny standby ankehitriny dia ambany noho ny 0,5 ma.Izany dia mamela ny fitaovana hampiasaina amin'ny fangatahana an-keriny angovo izay tsy maintsy ahena, toy ny zavamaneno na rafi-pampianarana miaraka amin'ny maodely famonjena.

• Sehatra ara-barotra

Voatahiry ho an'ny 0 ° C mankany + 70 ° C ny mari-pana 70 °, mifanaraka amin'ny tontolo ara-barotra mahazatra mahazatra.Izany dia miantoka ny fandidiana azo itokisana amin'ny toe-javatra anatiny mahazatra tsy mitaky finiavana ny mari-pana amin'ny mari-pana.

Diogram 10k 10k

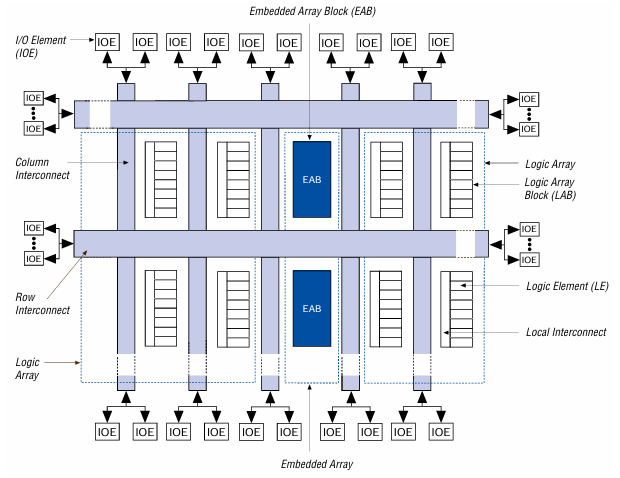

Ny sary dia maneho ny maritrano anatiny misy fitaovana 10K FPGA FLEX 10K FPGA, manokana ny EPF10K30ATC144-1.Ao amin'ny fototry ny fitaovana dia ny tarika vita amin'ny alàlan'ny singa voalohany amin'ny singa voalohany: lojika vita amin'ny lojika (lojika) ary sakana vita amin'ny sakana (EAB).Ny labs dia misy singa lojika marobe (les) izay mitantana ny asa lojika amin'ny ankapobeny.Ny tsirairay dia mifamatotra amin'ny alàlan'ny fifandraisana an-toerana, mamela ny fampiharana lojika mora vidy ao anaty laboratoara.

Ny manodidina ny laborato dia ny sakana vita amin'ny rindrina (EAB), aseho amin'ny manga maizina.Ireo dia sakana fahatsiarovana avo lenta ampiasaina amin'ny fiasa toy ny RAM na ROM, ny fanodinana angon-drakitra na fanodinana angon-drakitra napetraka mivantana ao amin'ny lamba FPGA.Ny fanitsakitsahana ny tsanganana sy ny laharana dia ahafahan'ny fifandraisana eo amin'ny labs, eAB, ary I / o singa (IOES) napetraka manodidina ny perimeter an'ny Chip.Ireo fifandraisana ireo dia manohana ny lalan-dàlana sarotra sy zava-dehibe amin'ny fikorianan'ny angon-drakitra manerana ny fizarana lojika samihafa.

Ny IOE dia mampifandray ny lojika anatiny amin'ny baoritra ivelany, ahafahan'ny fitaovana hifanerasera amin'ny singa hafa amin'ny rafitra hafa.Ny firafitra dia modular sy simetrika, manolotra fandaharana mahomby amin'ny fifanarahana sy fanalam-baraka.Ao amin'ny EPF10K30Atc144-1, ity fandaharana ity dia mamela ny fifangaroana mandanjalanja amin'ny fahatsiarovan-tena sy ny fitadidiana miovaova, mety ho an'ny rafitra nomerika antonony izay mila ny angon-drakitra haingana sy fanitsiana mora.

EPF10K30ATC144-1 voafaritra

Type	fikirana
mpanamboatra	Altera / Intel
ANDIAN-DAHATSORATRA	Flex-10ka®
Packaging	ampahany
Sata part	Mavitrika
Isan'ny labs / clbs	216
Isan'ny I / O	102
Voltage - famatsiana	3V ~ 3.6v
Typeing Type	Tendrombohitra
Mari-pana	0 ° C ~ 70 ° C (ta)
Fonosana / tranga	144-LQFP
Package mpamatsy mpamatsy	144-tqfp (20x20)
Laharana vokatra fototra	EPF10K30

EPF10K30ATC144G fampiharana

Ny fanodinana Audio / horonantsary nomerika

Ny EPF10K30AtC144 dia mety amin'ny asa fanodinana audio sy horonan-tsary noho ny sakana vita amin'ny rindrina (EAB) izay manome ram.Ity endri-javatra ity dia mamela ny fitehirizana sy ny fitahirizana vonjimaika ary ny fanodikodinana data ao amin'ny FPGA.Matetika ny maro no mampiasa ity FPGA ity mba hiatrehana ny fanodinana am-peo, ny fanodikodinana piksel, na ny fandaharam-potoam-pifandraisana nomerika.Ny fahaiza-manao lojika sy ny haingam-pandeha sy ny fahafaha-manao azy dia ahafahan'ny fampidirana miaraka amin'ny codecs, mpiandraikitra ny fotoana mety, ary ny lojika amin'ny fampifangaroana amin'ny rafitra multimedia.

Rafitra fanaraha-maso ny indostria

Amin'ny automatique indostrialy, ny EPF10K30AmTC144-1 dia afaka manompo ho mpandrindra foibe na interface tsara i / o interface.Ny lojika programa dia manohana ny milina ara-panjakana, fifandraisana sensor, fahazoana angon-drakitra, ary ny protocol seromany serial toa ny SPI na Rs-485.The availability of on-chip RAM and large I/O count makes it suitable for managing multiple control signals in programmable logic controllers (PLCs), motor drives, or robotic subsystems.

Fitaovana fitsaboana

Ny fitaovana ara-pitsaboana dia mitaky lojika tsy misy dikany, reconfigurable mba hikarakarana ny fizahana data manokana.Ity FPGA ity dia azo ampiasaina amin'ny fametrahana famantarana, fanivanana ary fanodinana ny fidirana analog sensor inputs ao amin'ny fampiharana toy ny ECG, ultrasound, na ultrasound, na sary an-tsaina.Ny latency azo antoka sy fandaharam-potoam-pandoavam-peo sy ny fandaharam-potoam-pandefitra dia mety amin'ny fampidirana ireo algorithm manan-tompo na angon-drakitra fanomanana mialoha alohan'ny microcontroller na dsp.

Electronic Electronpace sy Aerospace

Ao amin'ny efitrano fandraisam-bahiny, avionika, ary ny aerospace fanaraha-maso Aeropace, ny EPF10K30Amb144-1 dia matetika ampiasaina amin'ny sensor, fitantanana ny diagnostika, na fampiharana ny protocols fifandraisana.Ny natiora reportmable dia navela hanitsy ny lojika lojika na mandritra ny fanamarinana rafitra.Ny Fehiny I / O Fehezan-java-mandanjalanja dia nahafinaritra ny nanelanelana teo amin'ny lovam-barotra sy ny rafitra mifampiresaka maoderina raha toa ka mihazona ny fahamarinan-toerana amin'ny tontolo tsy misy fotony.

Rafitra fifandraisana sy tambajotra

Noho ny fahaizany manatanteraka ny protocols mahazatra sy ny lojika ny angon-drakitra, ny lojika fanivanana data, ny EPF10K30ATC144-1 hita ampiasaina amin'ny rafitra Legacy Telecom sy ny rindran-kafatra tambajotra.Ny RAM misy azy dia manohana ny famakafakana sy ny famakafakana an-tsokosoko, raha toa ka mampihatra ny fitsipi-pitondran-tena na ny fizahana ny lojika.Izy io dia nanao sela lojika lojika, manampy ireo mpizara fampidirana, switch, ary lalana misy marika amin'ny fotodrafitrasa fifandraisana.

EPF10K30ATC144-1 ampahany mitovy

• EPF10K30AQI208-3

Ny EPF10K30AQI208-3 dia vahaolana mahery vaika amin'ny EPF10K30ATC144-1, manolotra ny lojika lojika mitovy (1,728 Les) ary ny fitadidiana (~ 12,3 Kbit) fa miaraka amin'ny fonosana QFP lehibe kokoa.Izy io dia mampitombo ny isan'ny isan'ny misy ao amin'ny 147, ka mahatonga azy io ho tsara ho an'ny fampiharana mitaky fifandraisana ivelany kokoa.Miaraka amin'ny mari-pahaizana haingam-pandeha an-tsokosoko -3 dia manatanteraka ny habetsaky ny mari-pana amin'ny mari-pana isan-karazany amin'ny -40 ° C hatramin'ny 85 ° C.Izany dia mahatonga azy mety amin'ny tontolo matanjaka ao amin'ny Telecom, Rafitra fanaraha-maso ary ny fametrahana indostrialy feno indostrialy.Ny elanelana i / o sy ny fandidiana dia manavao ny famolavolana ny famolavolana ny fanamboarana tqfp 144-pin.

• EPF10K30AQI240-3

Ny EPF10K30AQI240-3 dia fpga mifanentana amin'ny fianakaviana 10k Flex 10K, manolotra haingam-pandeha ambony kokoa sy ny fonosana QFP 240-PIN ary 189 i / OSahala amin'ny ATC144-1, dia mitazona singa lojika 1 728 sy ny kambana 12,3 izy.Ny haingam-pandehan'ny hafainganam-pandehany -3 dia miantoka ny fampisehoana tsy miova amin'ny mari-pana eo amin'ny mari-pana, ka mahatonga azy ho safidy azo itokisana amin'ny rafitra miaraka amin'ny fihenam-bidy malalaka.Mety tsara ny fampiharana an-tsoratra avo lenta toy ny takelaka fanaraha-maso sarotra, rafitra video ary lova mifampitohy.

• EPF10K30AQC240-3

Ny EPF10K30AQC240-3 koa dia manome 189 i / O / O / O / O / O / Pins ao amin'ny Layout 240-Pin ary mitazona ny maritrano fototra amin'ny 1,728 Les ary ~ 12 kbit ny ~ ~ 12 kamboty ~ ~ ~ 12.Na dia voatanisa toy ny tsy fahita firy aza izy io, dia mbola manoloana ny rafitra be dia be amin'ny rafitra izay ilain'ny dian-tongotra mekanika sy ny mari-pamantarana ny QFP 240-PIN 240 PIN.Mitovitovy amin'ny AQI240-3 izany fa ampiasaina amin'ny fampiharana mari-pana amin'ny mari-pana.Ity ampahany ity dia sarobidy amin'ny fikojakojana ny lova, indrindra fa izay ilaina amin'ny fomba fiomanana mekanika miaraka amin'ny fandaharana 240-PIN dia ilaina, ary tsy azo tanterahina ny famolavolana vaovao.

EPF10K30Atc144-1 dingana fandaharana

1. Mamorona sy manangona ny famolavolana

Atombohy amin'ny famolavolana lojika nomerika amin'ny fampiasana hdl toa ny vhdl na verilog.Ampiasao ny fitaovana rindrambaiko toy ny Altera Quartus II na Max + Plus II hananganana ilay tetikasa.Vantany vao feno ny famolavolana anao, dia amboary ny hamolavola rakitra fandaharana.Hahazo rakitra ianao ho an'ny fanitsiana an'i Jtag miorina amin'ny sram-monina sy ny rakitra .POF raha te-hanao fandaharana eEeprom ianao amin'ny famandrihana herinaratra.

2. Safidio ny fomba fanamafisana

Misy fomba roa hanamboarana ny EPF10K30Atc144-1.Ho an'ny fandaharam-potoana mandritra ny fotoana fohy mandritra ny fitsapana na fampandrosoana, ampiasao ny fanitsiana Jtag amin'ny rakitra .sof.Ho an'ny fanamafisana maharitra na mandeha ho azy amin'ny fanombohana rafitra, ampiasao ny fomba am-panaovana passive amin'ny alàlan'ny fametrahana ny rakitra .pof ao anaty eeprom ivelany (toa ny EPC2).

3. Mampifandray sy mandefa ny fitaovana

Raha mampiasa jtag, mampifandray ny tariby programming (e.g., USB-Blaster) mankany amin'ny lohatenin'i Jtag.Sokafy ny programer Quartus, ento ny rakitra .sof, ary programa ny fitaovana mivantana.Ho an'ny serial passif, mampifandray ny EEPROM amin'ny FPGA ary ampiasao ny Quartus hanomboka ny fandaharana .POF Rakitra ao amin'ny EEPROM.Amin'ny herinaratra, ny Eeeprom dia mandefa ny bitsaam ny fpga.

4. Famerenana rehefa ilaina

Ny EPF10K30Atc144-1 dia azo averina amin'ny fomba rehetra amin'ny alàlan'i Jtag.Azonao atao ihany koa ny manavao ny votoatin'ny EEPROM hanova ny fanamafisana ny fanombohana.Izany dia ilaina amin'ny fanavaozana ny saha na fanatsarana ny sehatra.

5. Hamarino ny fahombiazan'ny fandaharana

Aorian'ny fandaharam-potoana, jereo ny pinovan'ny FPGA (NSTATUS sy Conf_done) hanamafisana ny fanitsiana mahomby.Azonao atao ihany koa ny mihazakazaka fitsapana miasa na mampiasa fitaovana debugging toy ny famantarana mba hiantohana ny lojika araka ny nokendrena.

EPF10K30Amtc144-1 Fahazoana tombony

• Fampidirana avo miaraka amin'ny ondrilahy voampanga

Ny EPF10K30ATC144-1 dia mampiditra ny lakolosy 39000 sy ny singa lojika 1 778, miaraka amin'ny ondrilahy 12 eo ho eo.Ireo sakana vita amin'ny rindrina vita amin'ny rindrina (EAB) ireo dia mamela ny asa fahatsiarovana haingana kokoa sy azo vinavina kokoa raha oharina amin'ny ondrilahy nizara.Ity dia manampy amin'ny fanamorana ny famolavolana lojika, indrindra amin'ny fampiharana izay mitaky ny latabatra fambolena, ny latabatra fijery, na fitahirizana angon-drakitra kely, fanatsarana ny fampiasa sy ny fampiasana ny fampisehoana na ny fampiasana.

• Mifangaro-volonta

Ny iray amin'ireo tombony matanjaka amin'ity fitaovana ity dia ny fahafahany miasa amin'ny famatsiana 3.3V raha manohana ny 5V-Tolerant I / OS.Ity endri-javatra Multivolt ™ I / O ity dia mahatonga ny FPGA Mahasoa ny fampidirana ireo rafitra izay mampiasa singa lojika lojika sy lojika sy maoderina 3.3v.Mahasoa amin'ny rafitra indostrialy na serasera izay miovaova ny haavon'ny volavolan-kevitra.

• Fampihavanana mora

Satria mampiasa teknolojia sram teknolojia izy io, ny EPF10K30Amb144-1 dia azo averina am-peo mora ampiasaina na ny fomba fiasa passive na fomba fiasa passive.Azonao atao ny manavao ny fiasa lojika eo an-tsaha na mandritra ny fampandrosoana nefa tsy manolo ny sombintsombiny.Izany dia mampihena ny vidiny ary mamela ny fanavaozana ho avy na fanamboarana ny ho avy aorian'ny fampielezana.

• Jtag sy fampandrosoana haingana

Ny fitaovana dia ahitana ny fanohanana jtag naorina, ny fanandramana fanoratana sisintany sy fandaharana amin'ny rafitra.Sarobidy ho an'ny fitsapana sy ny debugging manamboatra izany.Raha ampitahaina amin'ny fampandrosoana ara-drazana nentim-paharazana aza, ny fampiasana ity FPGA ity dia mampihena ny famolavolana ny famolavolana Fipoahana, ka mahatonga azy io ho tsara ho an'ny famokarana haingana sy ny famokarana maoderina.

• Ny fanodinana sy ny maritrano mahomby

Ny maritrano 10K 10K, ampiasaina amin'ity fitaovana ity, ahitana ny FastTrack® Routing, ento rojo ho an'ny lojika aritmetika, ary ny hazo famantaranandro izay miantoka ny fotoana sy ny fomba mahomby.Miaraka amin'ny kilasy hafainganam-pandehany, ny chip dia afaka miasa hatramin'ny 166 mhz, izay mety amin'ny fampiharana antonony maro be toy ny fifehezana ny famantarana, ny fitantanana ny angona, ny fifampiraharahana angon-drakitra ary ny fanelanelanana ny angon-drakitra.

EPF10K30Amtc144-1 Feno fonosana

• Karazana fonosana: TQFP-144 (fonosana Flat Flat Package, 144 Pins

• fitomboan'ny: Eny ambonin'ny tany

• Haben'ny vatana: 20mm × 20mm (ao anatin'izany ny fitarihana)

• PIN PINCH: 0.80mm (elanelana eo anelanelan'ny foibe pin)

• Halavan'ny vatana (manilika ny fitarihany): 12.00mm (nominal)

• Sakan'ny vatana (manilika ny fitarihany): 12.00mm (nominal)

• Ny hateviny amin'ny ankapobeny: Hatramin'ny 1.20mm

• Ny hateviny amin'ny vatana: Manodidina ny 0.95mm

• Halavany: 0.45mm to 0.75mm

• Mitarika sakany: 0.30mm mankany 0.45mm

• Ny haavon'ny fiaramanidina mipetraka (A1): 0,05mm mankany 0.15mm

EPF10K30ATC144-1 Manufacturer

Ny EPF10K30ATC144-1 dia amboarina Altera , mpisava lalana amin'ny fitaovana lojika lojika sy ny mpamorona tany am-boalohany momba ny andiany 10K FPGA.Natsangana tamin'ny 1983, i Altera dia lasa mpitarika teo amin'ny vavahadin'ny vavahadin-jaza (FPGA)Tamin'ny taona 2015, i Altera dia nahazo Intel fikambanana, izay nanohana sy nanohana sy nampiditra ny tsipika vokatra FPGA Altera eo ambanin'ny vondrona solika prodice (PSG).Na dia nihemotra tamin'ny 2024 koa i Altera, ho solon'ny intel intel, ny EPF10K30ATC144-1 dia mijanona ho lova FPGA izay taratry ny injeniera voalohany sy ny fanamboarana ny fambolena an'i Altera.

Famaranana

Ny EPF10K30Atc144-1 dia chip FPGA mahasoa sy mora vidy miaraka amin'ny fitadidiana tsara, ny asa lojika mafy, ary ny fahaizana miara-miasa amin'ny rafitra vaovao sy taloha.Azonao atao ny mamerina ny famerenanao azy amin'ny fotoana rehetra, izay mahatonga azy ho tsara amin'ny fitsapana sy fanavaozana.Mora ny mampifandray sy miasa tsara amin'ny karazana elektronika maro, avy amin'ny milina orinasa mankany amin'ny fitaovana tambajotra.Na dia ampahany be dia be aza izany, dia mbola manampy amin'ny tetikasa maro izay misy ny sôkôla azo itokisana sy reportmamma.

Datasheet PDF

EPF10K30Amtc144-1 Datasheets:

Flex 10k.pdf
