amin'ny 2025/04/1 1,454

EPF8820AQc208-4 FPGA: endri-javatra, finiavana, fandaharana, ary datasheet

Ity torolàlana ity dia momba ny EPF8820AQC208-4, ny sombin-tsofina mahery sy mora azo antsoina hoe FPGA (fiakaran'ny vavahadim-bidy).Ity chip ity dia ampiasaina hanamboarana rafitra nomerika mahazatra toy ireo hita ao amin'ny AI, tambajotra 5g 5g, fitaovana maranitra ary milina orinasa.Ao amin'ity torolàlana ity dia ho hitanao izay azon'ny chip hataon'ny CHIP, ny endriny lehibe, ny fomba fiasa, ary ny fomba hanomezana azy io amin'ny asa samihafa.

katalaogy

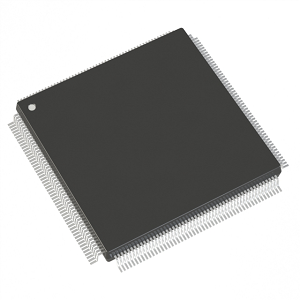

EPF8820AQC208-4 Overview

ny Epf8820aqc208-4 Ny ampahany amin'ny andian-tsarimihetsika FLEX 8000 Flex amin'ny zoro vavahady programmable (FPGA), novolavolain'i Altera.Ity modely ity dia misy sakana 84 lojika lojika (labs) ary manolotra 152 pins / output pins enced ao anaty fonosana misy fonosana 208-pin quad (QFP).Ity andian-dahatsoratra ity dia fantatra amin'ny fampifangaroana ny maritrano amin'ny antsipirihany sy ny fampidirana an-tsoratra ny fpgas nentim-paharazana miaraka amin'ny haingam-pandeha sy ny haingam-pandehan'ny lojika azo ampiasaina (epds), ka mahatonga azy ho fanodinana famantarana ary ny fanodinana ara-dalàna nomerika.Ireo fitaovana 8000 Flex, anisan'izany ny EPF88820AQc208-4, dia manavaka ny multivolt i / o interface tsara, izay mamela azy ireo hampifanaraka amin'ny volavolan-dalàna isan-karazany, ny fampitomboana ny fifanarahana sy ny fandanjalanjana rafitra.Ity fampiasa ity dia ilaina amin'ny tontolo nomerika pigital izay ahitana ny haavon'ny volavolan-kevitra isan-karazany.Ny fianakaviana dia ahitana ny modely hafa toa ny EPF8151500A, EPF81188A, EPF8820A, ary EPF8636a, ny fizarana rehetra dia mitovy amin'ny endri-javatra mitovy ihany fa mifanaraka amin'ny filàna scalikana samihafa.

Raha mitady ny hanararaotra ny teknolojia fpga Advanced ianao, dia diniho ny mametraka baiko marobe miaraka aminay satria ny EPF8820AQc208-4 dia mampifangaro ny fampifangaroana sy ny fandanjalanjana.

EPF8820AQC208-4 Models

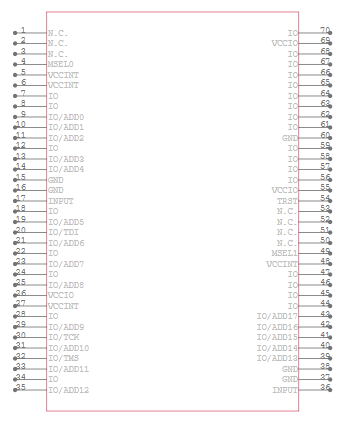

EPF8820AQC208-4 Symbol

EPF8820AQC208-4 Fianarana

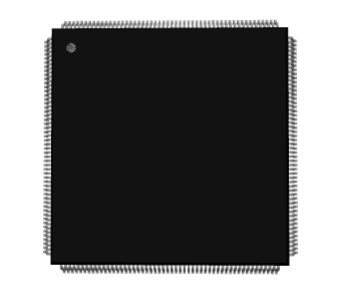

Modely modely EPF8820AQ208-4 3D

EPF8820AQc208-4 endri-javatra

• Lojika lojika: Ny EPF8820AQC208-4 dia manana vavahady lojika 8000 sy singa lojika 672, manome sehatra mafy orina amin'ny fanatanterahana ny fiasa nomerika sarotra.Ity fahaiza-manao lojika avo ity dia mamela ny fampiharana manokana Versatile, ny fikarakarana ny asa manisa maro sy ny famolavolana lojika nomerika.

• Pins / output Pins: Miaraka amin'ny tsimoka 152 / output pinsIty endri-javatra ity dia manome antoka fa afaka mitantana ranon-drakitra marobe miaraka aminy miaraka, mety ho an'ny fangatahana mitaky fifandraisana avo toa ny rafitra an-jorony sy ny fanodinana famantarana marimaritra iraisana.

• Fotoam-pamokarana lojika azo ampiasaina (clbs): Ny fitaovana dia ahitana sakana lojika 84 azo ampiasaina, izay ny endri-javatra voalohany amin'ny maritrano izay manome fahafaham-po amin'ny fampiharana ny fizaran-tany mahazatra.Ny CLB tsirairay dia azo atao fandaharana mba hanatanterahana asa lojika isan-karazany, izay mampitombo ny adaptability an'ny FPGA amin'ny zavatra takian'ny tetikasa manokana.

• Solosaina voltage: Ity FPGA ity dia miasa ao anatin'ny sehatry ny famatsiana 4,75v ka hatramin'ny 5.25v, ary mifanaraka amin'ny fepetra takian'ny rafi-piraisana mahazatra.Ity zotram-piarahamonina ity dia miantoka ny fandidiana maharitra sy ny fifandraisany amin'ny faribolana nomerika 5V 6V, manamaivana ny filàna singa fanampiny momba ny lalàna mifehy ny volavolan-dalàna.

• Sehatra Suhu: Natao hiasa tsara amin'ny alàlan'ny mari-pana amin'ny 0 ° C ka hatramin'ny 70 ° C, ny EPF8820AQcC208-4 dia mety amin'ny fandidiana amin'ny ankapobeny.Ity haingam-pandeha mari-pana ity dia manome antoka ny fampisehoana azo itokisana amin'ny toe-javatra isan-karazany, avy amin'ny fampiharana indostrialy amin'ireo fitaovana elektronika mpanjifa, izay mety ahiahy ny fihenan'ny mari-pana.

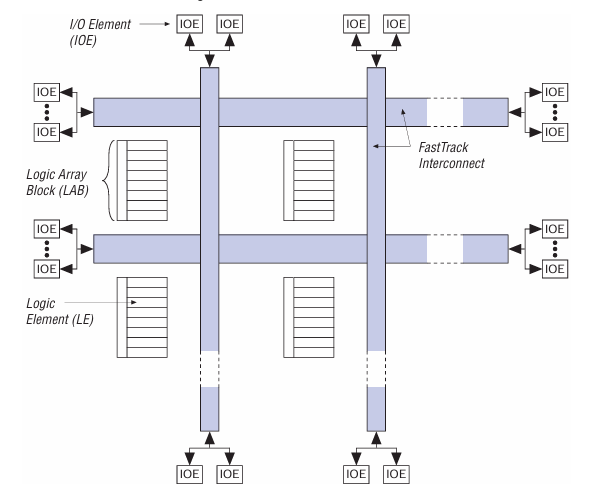

EPF8820AQC208-4 diagram

Ny sary dia mampiseho ny maritrano anatiny ao amin'ny Altera Flex 8000 andiany FPGA, manokana ho an'ny Epf8820aqc208-4 fitaovana.Ao amin'ny fototry ny firafitra dia lojika lojika (labs), izay felam-boninkazo lojika (les).Ireo labanondro ireo dia zaraina manerana ny sombintsombiny ary manompo amin'ny fananganana trano voalohany amin'ny fampiharana ny fiasa lojika.Ny lehilahy tsirairay ao anaty laborato dia afaka manao asa lojika fototra, ary miara-miasa ny labs mba hampihatra ireo rafitra nomerika sarotra.Ny manodidina ny labs dia ny singa I / o (IOES), izay apetraka amin'ny periphery ilay fitaovana.Ireo IOES ireo dia miatrika ny fifaneraserana eo amin'ny lojika anatiny sy ivelany, ka mahatonga azy ireo ho zava-dehibe amin'ny fampidirana ny FPGA amin'ny singa hafa ao anaty rafitra iray.Ny IOES dia mifandray amin'ny lojika anatiny amin'ny alàlan'ny fifamatorana amin'ny fifadian-kanina, tambajotra mitokana izay manolo-tena izay mampifandray ny fomba mahomby, labs, ary singa anatiny hafa.Ity fifandraisana ity dia mamela ny marika handehanana haingana amin'ny FPGA, ny fiantohana ny fanodinana data avo lenta sy ny lalana mifampiresaka.

EPF8820AQCC208-4 voafaritra manokana

Type	fikirana
mpanamboatra	Altera / Intel
ANDIAN-DAHATSORATRA	Flex 8000
Packaging	lovia
Sata part	lany andro
Isan'ny labs / clbs	84
Isan'ny singa lojika / sela	672
Isan'ny I / O	152
Isan'ny vavahady	8000
Voltage - famatsiana	4.75v ~ 5.25v
Typeing Type	Tendrombohitra
Mari-pana	0 ° C ~ 70 ° C (ta)
Fonosana / tranga	208-BFQFP
Package mpamatsy mpamatsy	208-pqfp (28x28)
Laharana vokatra fototra	EPF8820

EPF8820AQC208-4 Fampiharana

Intelligence artifisialy (AI)

Ny FPGA dia ampiasaina ao AI ho an'ny AI hanafainganana ny algorithms fianarana sy ny fampiharana ny fampiharana tambajotra Netural.Ny fahafahany mampiditra haingana dia mamela azy hampifanaraka amin'ny modely AI sy ny asa samihafa, ka mahatonga azy ho singa sarobidy amin'ny fampandrosoana ny fampiharana AI mandray andraikitra.

Teknolojia 5G

Ao amin'ny serasera 5G, ny EPF88820AQC208-4 dia ny fahaiza-manao fanodinana ara-boasary dia tsara ho an'ny fitantanana ireo protocols sarotra sy fitantanana angon-drakitra be dia be.Izany dia mahatonga azy ho tsara ho an'ny tobim-panjakana sy ny foto-drafitrasa tambajotra izay mitaky fanodinana data sy fampisehoana avo lenta.

Cloud Computing

Ny FPGA dia miasa amin'ny tontolo fanodinana rahona mba hanatsarana ny hafainganam-pandeha sy hanatsarana ny fahombiazan'ny asa.Ny fahaizany amin'ny fitantanana ny asa mitovy dia mahatonga azy ho safidy tsara indrindra amin'ny fanakanana ireo fangatahana sy serivisy miorina amin'ny rahona.

Teknolojia Wireless

Zava-dehibe amin'ny rafitra serasera tsy misy tariby, manohana ny teknolojia isan-karazany avy amin'ny Wi-Fi mankany amin'ny tambajotra finday.Ny fahafaha-manao FPGA hanodinana ireo protocols fifandraisana marobe miaraka dia mahatonga izany hilaina ny fampandrosoana sy ny fampitomboana ny fitaovana an-tariby.

Fifehezana indostrialy

Amin'ny toe-javatra indostrialy, ny EPF8820AQc208-4 dia ampiasaina amin'ny rafitra automation izay misy ny fepetra ilaina sy ny fahatokisana.Manamora ny fifehezana sy fanaraha-maso ny fizotran'ny indostria izy io, ka miteraka fahombiazana sy fiarovana amin'ny tontolo famokarana.

Internet amin'ny zavatra (iot)

Ny FPGA dia manana anjara toerana amin'ny fotodrafitrasa iot amin'ny alàlan'ny fanodinana sy famakafakana angon-drakitra avy amin'ny sensor sy fitaovana maro be.Ity fahaiza-manao ity dia fanalahidy mba hanomezana tanàna manan-tsaina, tokantrano hendry, ary ireo rindranasa hafa IIOT izay misy fanapahan-kevitra haingana mifototra amin'ny angon-drakitra sensor.

Fitaovana fitsaboana

Ao amin'ny sehatry ny fitsaboana, ny EPF8820AQc208-4 dia manatsara ny fahafaha-manao fitaovana diagnostika sy sary an-tsaina, ary koa ny rafitra fanaraha-maso ny marary.Ny heriny fanodinana azy dia miantoka ny famakafakana haingana sy marina amin'ny diagnostika ara-pitsaboana sy fitsaboana.

EPF8820AQC208-4 ampahany mitovy

• Epf8820aqc208-2

• EPF8820aQc160-4

• EPF8820ATC144-3

EPF8820AQc208-4 tombony

Fahaiza-manao fanodinana paralia

Ny EPF8820AQC208-4 dia manatsara ny tontolo mitaky fandidiana maromaro noho ny fanodinana ny fanodinana mitovy aminy.Ity fahaiza-manao ity dia ahafahany manorotoro ny microcontroller nentim-paharazana sy ny processor izay manamboatra ny asa, izay mahatonga azy ho tsara indrindra amin'ny fampiharana toy ny fanodinana horonan-tsary, fanodinana angon-drakitra sy fanaraha-maso ny rafitra.

Hardware reconfigurability

Iray amin'ireo fijery FPGA ny fahaizany azo raisina aorian'ny fanalefahana.Ity famerenana indray ity dia midika fa azonao atao ny manavao ny fiasa amin'ny fitaovana ary zatra amin'ny fenitra vaovao na protocols vaovao raha tsy ilaina ny fanoloana ny hardware.Ity fandanjalanjana ity dia sarobidy amin'ny indostria izay misy ny fandrosoana ara-teknika dia haingana sy matetika, mamela ny fampiasana fitaovana sy fiarovana ny fampiasam-bola maharitra maharitra.

Ny fanamboarana ny fampiharana manokana

Ny fitaovana dia mamela ny fanamboarana lalina ny fahazoana mpampiasa mialoha na ny fepetra takiana.Azonao atao ny mamolavola ny FPGA hanao asa lojika manokana, manatsara ny fitaovana ho an'ny asa manokana, izay manatsara ny fampisehoana sy ny fahombiazan'ny fahombiazana.Ity ambaratonga fanamboarana ity dia tombony amin'ny fampiharana amam-panao sy niche izay tsy ampy ny vahaolana tsy an-kijanona.

Ny prototyping sy fampandrosoana haingana

Ny EPF8820AQC208-4 dia manohana ny prototyping haingana, mamela ny famolavolana sy ny fanatsarana haingana ny volavolan-dry zareo haingana.Ity fahaiza-manaon'ny fampandrosoana haingana ity dia mampihena ny fotoana-tsena amin'ny vokatra vaovao ary mamela ny orinasa hamaly bebe kokoa amin'ny filàna filam-barotra na fiovan'ny teknolojia.Tombontsoa amin'ny sehatra fifaninanana izay ahafahan'ny voalohany mamaritra ny fitarihan'ny tsena.

Fampidirana asa marobe

Miaraka amin'ny safidy lojika lehibe sy safidy I / O maro be, ny FPGA dia afaka mampiditra asa marobe amin'ny sombin-tsofina tokana.Ity fampidirana ity dia mampihena ny filana singa maro miavaka, fanamorana ny famolavolana, ny fampihenana ny dian-tongotra hardware ary ny vidiny mampihena.Mahasoa ny fampidirana toy izany amin'ny famoronana fitaovana elektronika sy mahomby kokoa, indrindra amin'ny elektronika sy ny rafitra napetraka.

EPF8820AQCC208-4 dingana fandaharana

1. Fidirana famolavolana: Ity dingana ity dia ahitana ny famaritana ny lojika sy ny fiasa rafitra izay ampiharin'ny FPGA.Azonao atao ny mampiasa fomba samihafa toy ny fanakorontanana schematic, fiteny fanoratana ny hardware toy ny ahdl, vhdl, na verilog, ary fanovana ny onja.Ny rindrambaiko fampandrosoana an'i Altera Altera dia manome fitaovana ho an'ireo fomba rehetra ireo, manamora ny fidirana sy ny fandaminana ny famolavolana anao.

2. Ny fanangonana sy ny synthesis: Rehefa avy niditra ny famolavolana dia mila atambatra sy synthesized.Ity fizotrany ity dia misy fandikana ny famolavolana haavo avo lenta amin'ny endrika iray izay manao sarintany amin'ny sakana ara-batana fpga sy ny mari-pahaizana ara-barotra.Ny fitaovana synthesis ao anatin'ny max + plus II II ho an'ny lesoka lojika, dia manatsara ny famolavolana ho an'ny hafainganam-pandeha sy ny faritra, ary manomana azy io amin'ny fampiharana ara-batana amin'ny FPGA.

3. Simulation sy famakafakana fotoana: Alohan'ny fandaharam-potoana ara-batana ny FPGA, dia zava-dehibe ny manoritra ny endrika mba hahazoana antoka fa hitondra tena araka ny antenaina.Ny simulasi dia manampy amin'ny fanamarinana ny fahitsiana sy ny famakafakana ara-potoana, izay miantoka fa ny fandidiana rehetra ao amin'ny FPGA dia mahafeno ny sakana voafaritra voafaritra.Ity dingana ity dia manampy amin'ny fampahafantarana sy fanamboarana ny hadisoana alohan'ny fanitsiana, ny fitehirizana ny fotoana sy ny loharanon-karena tafiditra ao amin'ny debugging post-configurasi.

4. Generation Data Adino: Raha vao voamarina sy vonona ny famolavolana, ny dingana manaraka dia ny famokarana angon-drakitra fanitsiana.Ity rakitra ity dia rakitra binary izay ahitana ny fampahalalana rehetra ilaina mba hanamboarana ireo sakana lojika sy ny tsy firesaka FPGA araka ny famolavolana.Ity rakitra ity dia vokarin'ny rindrambaiko fampandrosoana ary ampiasaina amin'ny fandaharana ny FPGA.

5. fanamafisana ny fitaovana : Vantany vao voaomana ny angon-drakitra fanitsiana, ny EPF8820AQc208-4 FPGA dia azo atao fandaharana amin'ny fampiasana fomba isan-karazany mifanaraka amin'ny fepetra takian'ny rafitra samihafa.Ny serial mavitrika (as) fanitsiana dia mamela ny FPGA hifehy ny fizotrany, mampifandray mivantana amin'ny fitaovana fanamboarana serial.Raha tsy izany, amin'ny fomba mavitrika amin'ny fomba mavitrika / ambany (Apu / APD), ny FPGA dia mitondra data avy amin'ny fitaovana fanamafisana paratela, ary mazoto mitantana ny fikorianan-drakitra.Ho an'ny fanamboarana singam-pandeha tsotra, ny safidy passive (ps) dia mamela ny mpitantana ivelany dia mandefa data serial amin'ny fpga tsy misy fitsabahana amin'ny fizotrany.Farany, ny fomba fiasa mifanentana / Asynchronous (PPS / PPA) dia mampiasa bisy mitovitovy amin'ny fifehezana ny fiara fitaterana ivelany amin'ny programa ny FPGA.Ny fisafidianana ny tetika fanamboarana dia ny filan'ny fampiharana manokana sy ny loharano azo alaina ao amin'ny maritrano rafitra, ny fiantohana ny fahafaham-baraka sy ny fampifanarahana amin'ny fampielezana FPGA.

7. Reconfiguration in-rafitra: Ity fampiasa ity dia mamela ny FPGA ho averina indray raha mbola miasa ao anatin'ny rafitra.Mahasoa ho an'ny fampiharana izay mitaky fanavaozana raha tsy misy ny fotoana na ny rafitra tsy maintsy mifanaraka amin'ny fiasa vaovao tsy misy fiovana.Izy io dia misy na ampahany amin'ny ampahany na ny famerenana indray ny FPGA amin'ny alàlan'ny famoahana angon-drakitra vaovao vaovao rehefa mitazona ny rafitra mavitrika.

EPF8820AQC208-4 Feno fonosana fonosana

• Karazana fonosana: 208-pin pqfp (plastika quad flat pack)

• Haben'ny fonosana: 28 mm x 28 mm

• Typeing Type: Tendrombohitra eny ambony tendrombohitra

EPF8820AQC208-4 Mpanamboatra

Ny EPF8820AQC208-4 dia amboarina Intel, manaraka ny fahazoana ny Altera Corporation tamin'ny taona 2015. Natolotr'i Altera ho ampahany amin'ny andiany Flex 8000 ny FPGA, ity fitaovana ity dia maneho ny lojika Logication amin'ny famokarana lojika avo lenta, avo lojika avo lenta.Taorian'ny fahazoana, intel dia mitambatra ny tsipika ny vokatra ao amin'ny vokatra ao amin'ny tarika misy azy, ny fiantohana ny fanohanana sy ny fandrosoana ny FPGA Technologies eo ambanin'ny marika Intel.Vokatr'izany, ny EPF8820AQC208-4 dia ekena amin'ny fomba ofisialy ho vokatra Intel FPGA, na dia mitazona ny laharan'ny endriny azy io aza.

Famaranana

Ny EPF8820AQC208-4 dia mijoro ho vahaolana mora sy mahery ho an'ny rafitra nomerika maoderina izay mitaky fanodinana haingam-pandeha avo lenta, fampidirana rafitra, ary ny fampihavanana saha.Ny fanambanin'ny lova navelan'i Intel sy ny fanalefahana an'i Altera dia manohana ireo fangatahana isan-karazany amin'ny fianarana milina amin'ny serasera tsy misy tariby sy ny automatique indostrialy.Ity torolàlana ity dia mitanisa ny fahitana momba ny fampiatoana ny fahaizan'i FPGA feno, na ny prototyping, ny famokarana scaling, na ny fanentanana ny fiasa nomerika mandroso.

Datasheet PDF

EPF8820AQc208-4 Datasheets:

Flex 8000.pdf
