EPM570F256C5 CPLD: endri-javatra, fandaharana, fandaminana, safidy sy fampiharana

Ity torolàlana ity dia manazava ny zavatra rehetra ilainao momba ny EPM570F256C5, sombin-tsofina kely nefa mahery vaika avy amin'ny fianakavian'i Max® II Intel.Natao ho an'ny elektronika izay mila mivily eo noho eo, mampiasa hery kely, ary miasa azo antoka fa tsy mila tsirony fanampiny.Ao amin'ity torolàlana ity dia hianaranao momba ny endri-javatra ao amin'ny Chip, ny fomba fiasa ao anatiny, izay ampiasaina, ny fomba fandaharan'asa, ary ny antony tsara kokoa noho ny sôkôla mitovy.Na manorina fitaovana manan-tsaina na mifehy milina ianao, ity torolàlana ity dia manampy anao hahatakatra ny fomba ahafahan'ny EPM570F256C5 dia mety hahatsara ny volanao sy haingana kokoa.

katalaogy

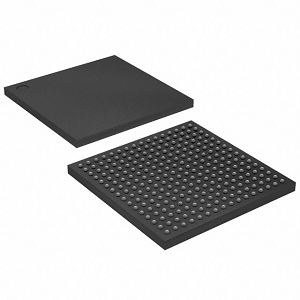

EPM570F256C5 Overview

ny Epm570f256c5 dia cpll-fampisehoana avo lenta avy amin'ny fianakavian'i Intel's Max® II fianakaviana, mifanaraka amin'ny fampiharana mitaky fanamafisana tsy tsy misy vonjelile, ny fanjifana herinaratra ary ny fahaiza-manao eo no ho eo.Namboarina tamin'ny dingana CMO Flos-180 NM, dia mampiditra ny Macrocells 440 ary manohana hatramin'ny 160 mpampiasa I / O Pins, ka mahatonga azy io ho tsara ny famolavolana lojika.Ny fitaovana dia miasa amin'ny 2,5v na 3.3v ary mahavita famantaranandro avo indrindra 304 MHz miaraka amin'ny fanemorana ny fampielezana iray manodidina ny 5.4 NS.Ny EPM570F256C5 dia manohana ny programme rafitra (ISP) amin'ny alàlan'i JTAG, mamela ny fanavaozana mora foana na dia aorian'ny fampielezana aza.Amin'ny maha-andiam-pilaminana Max® II dia mahasoa avy amin'ny enhanced voltage Multi-Voltage I / O fanohanana ary fampisehoana azo itokisana tsy misy filàna Boot Romana ivelany.Notohanan'ny Intel's Software Software Software, ianao dia manana fidirana amin'ny fitaovana famolavolana topust sy simulasi.

Raha mikasa ny hampiasa ny EPM570F256C5 ianao ao amin'ny rafitra vodihazo dia izao dia fotoana lehibe hametrahana baiko be dia be miaraka aminay mba hahafahantsika mahazo antoka fa manana famatsiana maharitra ianao rehefa mila izany.

Modely EPM57070F256C5 CAD Models

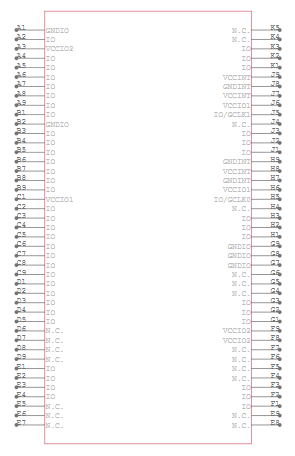

Symbolole EPM57070F256C5

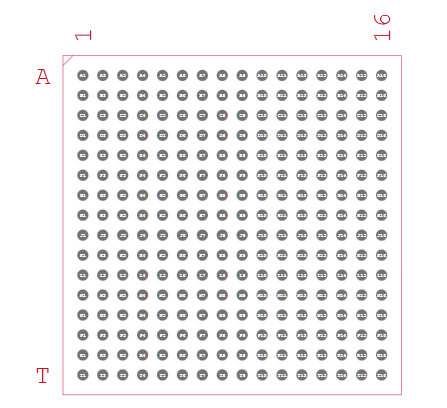

Dian-tongotra epm570f256c5 diansprint

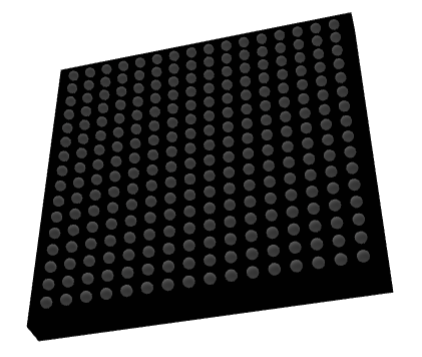

Modely 3D EPM57070F256C5 3D

EPM570F256C5 endri-javatra

• Macrocells: Ny EPM570F256C5 dia mampiditra ny 340 Macrocells, izay manamboatra ny fanorenam-bidy amin'ny fampiharana ny fiasa lojika sy ny endrika nomerika mahazatra ao anaty dian-dohehy.

• Programmable I / O Pins: Ity fitaovana ity dia manome hatramin'ny 160 ny famoaham-bola / famoaham-bokatra azo avy amin'ny mpampiasa, izay mamela ny fifampiraharahana mifanaraka amin'ny singa, sensor ary rafitra ho an'ny zavatra takian'ny fampiharana samihafa.

• Fampisehoana haingam-pandeha avo lenta (Hatramin'ny 304 MHz): miaraka amin'ny fanohanana ny famandrihana famantaranandro hatramin'ny 304 MHz sy ny fanemorana ny fampielezana ny manodidina ny 5.4 NS, dia miantoka ny fanodinana famantarana haingana sy ny famoaham-bola haingam-pandeha haingana amin'ny fampiharana ara-potoana.

• Ny fanitsiana tsy mifototra amin'ny flash: Naorina amin'ny fahatsiarovana tselatra, ny fitaovana dia mitazona ny fanitranany na dia aorian'ny herinaratra aza, manome fahafaha-manao eo noho eo nefa tsy mitaky fiasa na mpanova ivelany.

• Ny programme rafitra rafitra .

• Fahatsiarovana Flash Embeded (Ufm): ahitana ny fitehirizana ny fitehirizana UFM tsy misy fiakarana izay azo ampiasaina mba hitehirizana angon-drakitra, fitehirizana fitaovana, na calibration conité tsy azo antoka ao anaty sôkôlà.

• Multi-voltage I / O Compatibility: Ny fitaovana dia manohana ambaratonga lojika isan-karazany ao anatin'izany ny 1.5V, 1.5V, 2.5v, ary 3.3V, izay manome fampidirana seamless miaraka amin'ny rafitra nomerika sy fifandraisana maro samihafa.

• Ultra-ambany fahefan'ny herinaratra: Miaraka amin'ny zorony mijoro toy ny 25 μA, ny fitaovana dia namboarina ho an'ny fahombiazan'ny angovo, ka mahatonga azy io ho tsara amin'ny rafitra mahery vaika sy ambany.

• Fanohanana mafana sy socketing : Ny CPLD dia azo ampidirina am-pilaminana na esorina amin'ny rafitra mivantana tsy miteraka fahasimbana herinaratra na kolikoly data, izay manatsara ny fanodinana sy fandanjalanjana.

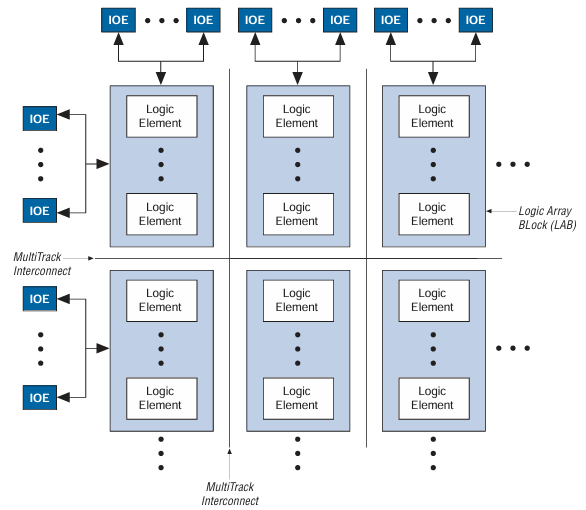

Diagram scal 2 ep570f256c5

Ny sary sakana amin'ny EPM570F256C5 dia mampiseho ny fandaharam-potoana voalamina mahazatra amin'ny CPLD (fitaovana lojika lojika isan-karazany) Architecture avy amin'ny fianakavian'i Max® II Intel.Amin'ny fototry ny diagram dia misy sakana lojika marobe (labs) marobe, samy manana singa lojika maro (Les) voaroaka mitsangana.Ireo singa lojika ireo dia ireo singa manangana trano izay manao asa lojika toy ny sy, na, xor, ary flip-flops ho fitahirizana.

Ny manodidina ny laborato dia iOEES (singa fampidirana / famoahana) napetraka eo am-pandehanana ambony, miankavia ary sisiny ambany.Ireo IOEES dia mitantana ny fifandraisana eo amin'ny lojika anatiny sy ivelany amin'ny fitaovana.Ny IOE tsirairay dia mifamatotra amin'ny alàlan'ny fifandraisana isan-karazany, izay mamela ny famantarana handehanana eny amin'ny CPLD ary hampifandray ireo singa lojika amin'ny hafa na miaraka amin'ny pins input / output / output Pins.Ity rafi-pandanjalanja mora vidy ity dia ny fanalahidiny mba hanomezana ny fiasa lojika mahazatra ao anaty fitaovana.

EPM570F256C5 voafaritra

Type	fikirana
mpanamboatra	Altera / Intel
ANDIAN-DAHATSORATRA	Max® II
Packaging	lovia
Sata part	Mavitrika
Karazana program	Ao amin'ny rafitra programmable
Fanemorana ny fotoana tpd (1) max	5.4 NS
Voltage famatsiana - anatiny	2.5V, 3.3V
Isan'ny singa lojika / barazy	570
Isan'ny Macrocells	440
Isan'ny I / O	160
Mari-pana	0 ° C ~ 85 ° C (TJ)
Typeing Type	Tendrombohitra
Fonosana / tranga	256-BGA
Package mpamatsy mpamatsy	256-FBGA (17x17)
Laharana vokatra fototra	EPM570

Fampiharana EPM570F56C5

Rafitra ara-tsaina voajanahary (AI)

Ny EPM570F256C5 dia matetika ampiasaina amin'ny alàlan'ny tetezana fanaraha-maso ao amin'ny sehatra AI Hardware, mitantana fotoana, fandrindrana ary fifandraisana peripheral.Izy io dia manome lojika lojika izay manampy ny fampifandraisana ny angon-drakitra eo anelanelan'ny tarika fanodinana sy ny mody fitadidiana ao amin'ny Milina Milina sy Accelerator AI.

Fotodrafitraam-pifandraisana 5g

Ao amin'ny toeram-ponenana 5g sy ny hardworking 5G, ity CPLD ity dia manampy amin'ny fampiharana ny fiasa lojika mahazatra ho an'ny làlam-pandehanana haingam-pandeha haingam-pandeha sy ny fitantanana protocol.Ny fahafaha-manao azy avy hatrany sy ny fampiasana ny herinaratra ambany dia mety tsara ho an'ny fanodinana sy ny tontolo iainana.

Cloud Computing Hardware

Ny EPM570F256C5 dia ampiasaina amin'ny rafitry ny mpizara sy ny rahona mba hitantanana ny famandrihana herinaratra, fanaraha-maso ny termal, ny fanaraha-maso ny birao, ary ny mekanika boot.Ny natiora tsy misy zavatra tsy dia manantona ny lojika dia azo avy hatrany mandritra ny tsingerin'ny herinaratra.

Fitaovana fifandraisana Wireless

Izy io dia toy ny mpandika teny na fanaraha-maso ny làlan-jotra sy fanaraha-maso an-tariby sy famerenam-bolo, izay ilaina ny lojika nomerika mahazatra hanohanana ny fenitra sy ny fitantanana ny fomba fiasa.

Industrial Automation sy rafitra fanaraha-maso

Ny EPM570F256C5 dia manohana ny fifehezana sy ny sensor mifanelanelana amin'ny PLCS, mpanara-dia môtô, ary modules automation automation.Ny lojika miorina amin'ny hazavana sy ny ASP dia manavao ny fanavaozam-potoana tsy manam-bady raha tsy manala ny hardware.

Internet amin'ny fitaovana (iot) fitaovana

Ny fomba fiasa ambany-ambany sy ny haingam-pandeha kely sy ny dian-tongotra kely dia mahatonga azy ho tonga lafatra amin'ny fitaovana tsy misy bateria.Manohana ny lojika lojika toy ny fanivanana angon-drakitra, ny fanaraha-maso ny fanjakana ary ny fifampiresahana ho an'ny tokantrano manan-tsaina na sensorenin'ny tontolo iainana.

Fitaovana fitsaboana

Hita ao amin'ny fitaovana momba ny diagnostika sy fitaovana fanaraha-maso, ny EPM570F256C5 dia mifehy ny fotoana, ny fandidiana ary ny fitaovana mifanakalo lalana.Ny fahatokisany sy ny lojika miorina amin'ny tselatra dia mifanaraka amin'ny tontolo ara-pitsaboana krizika izay ilaina ny fanitsiana sy ny fanombohana haingana.

EPM570F256C5 ampahany mitovy

• Epm570f256c5rr

• EPM570GF100C5N

• EPM570f256i5n

EPM570F256C5 dingana fandaharana

1. Mametraha rindrambaiko Quartus II: Ampidiro ny rindrambaiko Quartus II avy amin'ny tranokala ofisialy Intel.Hamarino fa misafidy dikan-teny mifanaraka amin'ny IG Max II sy ny rafitra fiasa ianao.Ity fitaovana ity dia hampiasaina amin'ny famolavolana lojika, hampitohy ny tetik'asa, ary ny programa ny fitaovana EPM570F256C5.

2. Mamorona tetikasa vaovao : Open Quartus II ary mamorona tetikasa vaovao amin'ny alàlan'ny famaritana ny lisitry ny tetikasa, ny anarana ary ny rakitra famolavolana ambony.Mandritra ny fisafidianana ny fitaovana dia safidio ny EPM570F256C5 mba hampifanaraka ny kendrena CPLD izay programming.

3. Ampidiro ny famolavolana (schematic na hdl): Amboary ny lojika nomerika amin'ny alàlan'ny sary an-tsokosoko na ny kaody HDL (VHDL / Verilog).Omeo ny toerana marina ny toerana marina araka ny schematic PCB anao mba hiantohana ny làlam-pifandraisana mety amin'ny I / O.

4. Ampidiro ny famolavolana: Mihazakazaka feno ny tetikasa.Ity fizahana dingana ity ho an'ny fahadisoana famolavolana, synthhesize ny lojika, ary miteraka rakitra fandaharana, manokana ny rakitra .pof (rakitra programmer), izay takiana hanamboarana ny CPLD.

5. Amboary ny hardware programa: Ampifandraiso amin'ny PC sy ny Onterface jtag ny kendrena ny kendrena.Hamarino fa marina ny fifandraisan'ny TDI, TDO, tck, ary TMS ary ny haavon'ny volavolan-kevitra sy ny mpanohitra dia ampiharina toy ny finiavana Jtag's Jtag.

6. amboary ny programa amin'ny quartus: Alefaso amin'ny Quartus ny fitaovana programmer.Tsindrio ny "Hardware Setup" ary safidio ny USB-Blaster mifandray.Ampio ny rakitra novokarina teo aloha.

7. programa ny fitaovana: Zahao ny boaty eo akaikin'ny fitaovana voalaza ao amin'ny EPM570F256C5 ary tsindrio ny fanombohana hanombohana fandaharana.Manara-maso ny fivoarana fivoarana, ary hamaha indray ny hafatra iray, dia miseho ny hafatra "mahomby", izay manondro ny CPLD dia amboarina tsara izao.

8. Manamarina sy debug (tsy azo atao): Azonao atao ny misedra fanadinana jtag chain mba hanamarinana ny fampifandraisana fitaovana na hampiasanao ny endri-pandindomin-tsarimihetsika lojika ho an'ny runtime debugging ny famolavolana anao

EPM570F256C5 Tombontsoa

Ny fanjifana herinaratra ambany

Ny EPM570F256C5 dia manolotra ny ultra-ambany forgna-ambany (midina hatramin'ny 25 μa) mahatonga azy io hahay hanana fahefana kokoa - mahomby noho ny CPLD maro hafa.Ity dia tombontsoa lehibe amin'ny rafitra mahery vaika sy amin'ny rafitra voaroaka izay ilaina amin'ny angovo ilaina.

Instant-on Office

Noho ny maritrano tsy miforitra amin'ny tselatra tsy misy fofonaina, ity dia mahery ny herinaratra ity tsy misy ilana fanamafisana ivelany rom.Io fotoana io dia mampihena ny fotoana fanombohana rafitra, indrindra fa manan-danja amin'ny fampiharana mafy.

High I / O Count

Miaraka amin'ny 160 programa I / O Pins, ny EPM570F256C5 dia manome safidy bebe kokoa noho ny fitaovana hafa ao amin'ny kilasiny, manohana ny filàna fifandraisana sarotra tsy mitaky singa fanampiny.

Fampisehoana haingam-pandeha avo lenta

Izy io dia manolotra ny famonoana lojika haingana amin'ny fandehanana matetika hatramin'ny 304 MHz sy ny fanemorana ny fampielezana iray momba ny 5,4 NS, ny fanalan-jaza azo ampitahaina amin'ny fampiharana saro-pantarina toy ny fifehezana sy ny fifehezana ny santionany.

Ny fandaharana rafitra rafitra (ISP)

Ny fitaovana dia azo ampidirina na averina mivantana ao amin'ny Birao fizaran-tany amin'ny alàlan'ny JTAG, ny fampandrosoana haingana, ny fanavaozana lavitra, ary ny fikojakojana ny sehatra tsy hanala ny fitaovana.

Fahatsiarovana Flash Flash (UFM)

Ny EPM570F256C5 dia ahitana ny fitadidiana tsy misy fiakarana tsy misy afa-bela amin'ny angon-drakitra voafaritry ny mpampiasa, toy ny fanalahidin'ny calibration na fanalahidin'ny encryption, izay manolotra haingam-pandeha sy fihazonana angon-drakitra noho ny CPLD maro hafa.

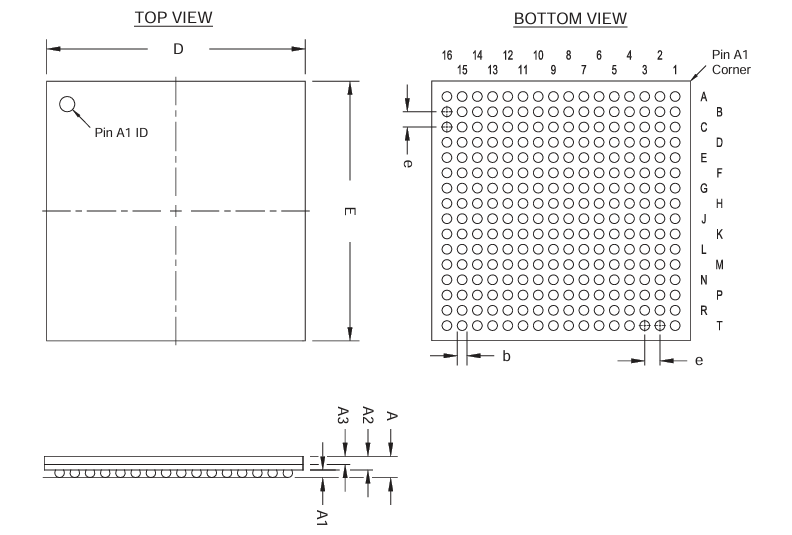

EPM570F256C5 Feno fonosana

Feno fonosana fonosana

	millimeters
	Min.	Nom.	Max.
ny	-	-	2.20
A1	0.30	-	-
A2	-	-	1.80
A3	0.70 Ref
D	17.00 BSC
f	17.00 BSC
amin '	0.50	0.60	0.70
f	1.00 BSC

Famoahana fonosana

EPM570F256C5 Mpanamboatra

Ny EPM570F256C5 dia amboarina Intel Corporation , iray amin'ireo orinasam-pivarotana semiconductor lehibe indrindra manerantany.Taorian'ny fahazoana an'i Altera tamin'ny taona 2015, ny EPM570F256C5 tany am-boalohany dia ny fianakavian'i Altera's Great Ex® II dia novokarina, nanohana ary nizara teo ambanin'ny marika Intel.Mitohy i Intel hiantoka ny fenitra fanamboarana kalitao, ny fisian'ny rindrambaiko maharitra, ary ny fanohanan'ny rindrambaiko matotra amin'ny alàlan'ny Quitus® Preign Pasign Suite.Miaraka amin'ny fotodrafitrasa manerantany sy ny fanoloran-tena maneran-tany amin'ny fanavaozana lojika, ny EPM570F256C5 avy amin'ny loharanom-teknika mitohy, ny rojo famatsiana ara-teknika, ary ny fampifangaroana amin'ny endrika rafitra nomerika maoderina manerana ny indostrian'ny indostria sy fifandraisana ary ny fampiharana.

Famaranana

Ny EPM570F256C5 dia safidy tsara ho an'ny olona manangana vokatra elektronika izay mila manomboka haingana, hamonjy ny hery ary miasa tsara.Tsy very ny filàny raha tsy miadana, ary azonao atao ny mamerina ny repoblika eo amin'ny birao fizahan-tany mampiasa jtag.Miaraka amin'ny fanohanana ny haavon'ny volavolan-tena sy ny fitadidiana fanampiny ao anatiny, dia ilaina amin'ny faritra maro toa ny AI, rafitry ny rahona, fifehezana ny orinasa ary fitaovana ara-pitsaboana.Ny fanambanin'ny fitaovana natokisan'ny Intel sy ny fombafomban-tsofina dia manampy mora kokoa sy azo itokisana kokoa ny sôkôlà.Raha mikasa ny vokatra vaovao ianao, dia fotoana lehibe hametrahana baiko be dia be ho an'ny EPM570F256C5 mba ho vonona foana ianao rehefa ilaina izany.
