EPM7064STC100-7 CPLD: Fampisehoana, fampiharana, ary torolàlana fandaharana amin'ny rafitra

Ny EPM7064stc100-7 dia chip mahery avy amin'ny seho 7000s 7000s 7000s, natao hiatrehana ny asa sarotra amin'ny fitaovana elektronika.Ity torolàlana ity dia miresaka momba ny endri-javatra lehibe sy fampiasana ny EPM7064STC100-7, manantitrantitra ny fahaizany novaina mora, ny fandidiana haingana, ary ny famolavolana azy mora.Mety ho an'ny teknolojia maro samihafa, avy amin'ny gadget kely amin'ny milina indostrialy lehibe, ity chip ity dia singa iray lehibe noho ny fananganana faribolana nomerika mandroso.

katalaogy

EPM7064stc100-7 Famaritana

ny EPM7064STC100-7 dia fitaovana lojika lojika be pitsiny (CPLD) avy amin'ny Series Max® 7000s Intel.Manana macrocells 64 sy vavahady 1 1000, izay manampy amin'ny fananganana faribolana nomerika be pitsiny.Ity chip ity dia mihazakazaka amin'ny hafainganam-pandeha ambony indrindra amin'ny 166.7 MHZ, miaraka amin'ny fanemorana ny mari-pahaizana momba ny 7.5 nanoseconds (NS).Manana input / output / output input / out (i / o) ity miasa miaraka amin'ny 3.3V sy lojika 5V, ka mora ampiasaina amin'ny faribolana samihafa.Ny endri-javatra iray lehibe dia ny programmility System 5.0v (ISP) amin'ny alàlan'ny jtag interface tsara (iee 1149.1).Midika izany fa azonao atao ny mamerina azy io nefa tsy esorin'ny fizahana sy fanavaozam-baovao mora kokoa.Tonga ao anaty fonosana 100 pinc-pin flat (TQFP), izay fonosana sy fonosan'ny tendrombohitra.Ity CPLLD ity dia ampiasaina amin'ny rafitra embeded, fanodinana famantarana nomerika, fitaovana fampitaovana, ary automatique indostrialy.

Manome singa ambony sy serivisy avo lenta izahay, ka tsara indrindra ny mametraka ny baikonao betsaka miaraka aminay ho an'ny vahaolana CPLL azo itokisana.

EPM7064STC100-7 endri-javatra

• Lojika avo lozika: Ny EPM7064stC100-7 dia namboarina miaraka amin'ny macrocells 64 sy vavahady azo ampiasaina 1,250, izay tena mety amin'ny fanatanterahana ny asa lojika sarotra amin'ny faribolana nomerika.Ity maritrano avo lenta ity dia ahafahan'ny famoronana lojika lozika nefa mihazona ny fahombiazan'ny asa lojika.Ny rafitry ny macrocell tsara indrindra dia manome antoka ny fampiasana mahomby amin'ny loharanom-pahalalana azo, hanohanana ny fampiharana ny lojika sy ny fomba fitrandrahana mandroso.

• Fampisehoana haingana: Namboarina ho fanodinana haingam-pandeha avo lenta, ny EPM7064stc100-7 dia miasa amin'ny fatrany anatiny indrindra amin'ny 166.7 MHz, izay mamela ny famonoana ny fiasa lojika.Ny fanemorana ny fampielezany ny 7,5 NS dia miantoka ny fombafomba kely indrindra.Ity fahaizana mifamadika haingana ity dia manatsara ny fahafahan'ny fitaovana hikarakarana ny fanodinana data avo lenta, ny mari-pamantarana ary ny fanaraha-maso tsara, ka mahatonga azy ho azo antoka azo itokisana amin'ny fangatahana rafitra nomerika.

• Versatile I / O: Miaraka amin'ny inputo inputo 68 ordaly / output Pins, ny EPM7064stc100-7 dia manome fahafaham-baraka miavaka ho an'ny fampidirana amin'ny endrika faribolana isan-karazany.Manohana ny ambaratonga 3.3V sy ny lojika 5V, dia mamela ny fifandraisan'ny seamless miaraka amin'ny volavolan-dalàna hafa rafitra, manafoana ny filana haingam-pandeha fanampiny.Ity adaptability ity dia mahatonga azy ho tsara indrindra amin'ny fampiharana amin'ny tontolo iainana mifangaro, miantoka ireo fangatahana malalaka manerana ny rafitra voampanga, ny fifehezana ny indostria ary ny tambajotra fifandraisana.

• Programme In-System (ISP): Ny iray amin'ireo tombony ao amin'ny EPM7064stC100-7 dia ny programme rafitra 50V (ISP), facilitated tamin'ny IEEE STD.1149.1 Interface jtag.Ity endri-javatra ity dia ahafahana mamerina sy manova ny fiasa lojika tsy misy fanao na fanesorana ara-batana ny fitaovana, ny fanamorana ny fikojakojana, ny fikolokoloana, ny debugging, ary ny fampandrosoana fampitandremana sy ny fampivoarana.Ny fahaizan'ny ISP dia mampihena ny fihenan'ny fanimbana ary manatsara ny fahafaha-manonitra ny fanavaozana firmware, fa sarobidy amin'ny famolavolana digamika sy ny fampihavanana.

EPM7064stc100-7 CAD Models

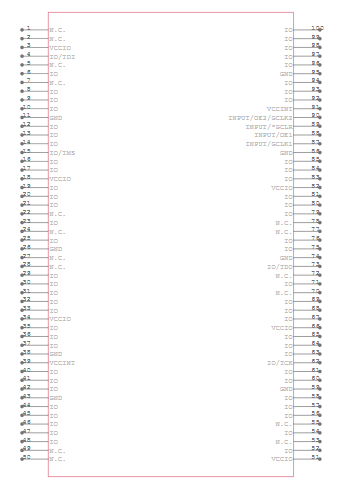

EPM7064STC100-7 Symbol

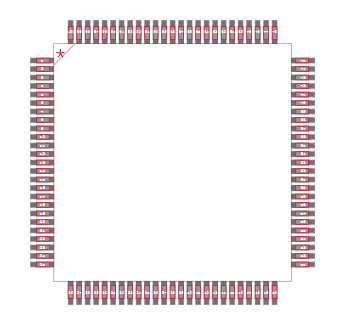

EPM7064stc100-7 Fandraisana an-tongotra

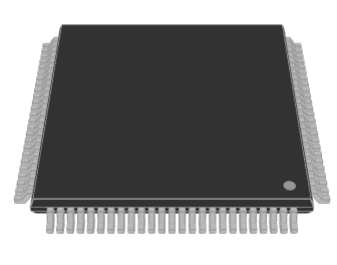

Modely 38-7 modely 3D

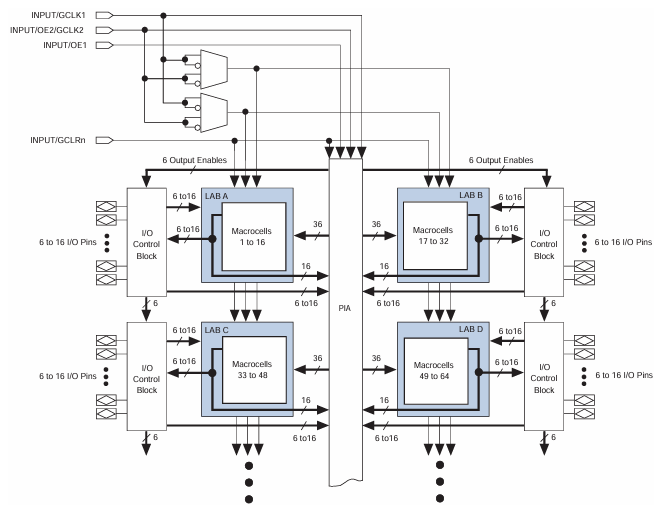

Epm7064stc100-7 diagram

ny Epm7064stc100-7 diagram Mampiseho ny fomba ifandraisan'ny singa lojika an'ny Chip sy ny fifehezana.Manana sakana misy lojika efatra (labs (labs), misy marika A, b, c, ary d, samy manana 16 macrocells 16.Ireo macrocells ireo dia manao fiasa lojika, ary mampifandray amin'ny sehatry ny inconnect inconnect proconnect (PIA), izay mamela ny firesahana marika.Ny laboratoara tsirairay dia mifamatotra amin'ny fifehezana I / O mifehy ny fitantanana 16 hidirana amin'ny 16 pins isaky ny laboratoara 16.Ny sary dia mampiseho koa ny famantarana fifehezana maneran-tany (GCTK1, GCTK2, OE1, ary GCTRN) izay manampy amin'ny fitantanana ny famantaranandro sy ny fametahana fiasa amin'ny sombin-tany.Ny vavahadin'ny lojika sasany dia manamboatra ireo famantarana ireo alohan'ny hahatongavany faritra samihafa amin'ny rafitra.Ny famolavolana ny EPM7064stC100-7 dia mamela azy hampiasaina amin'ny fampiharana lojika isan-karazany, toy ny milina ara-panjakana, adiresy ny decoding, ary ny faribolana nomerika hafa.Ny fifandraisany mora vidy dia miantoka ny fikorianan-javatra mahomby sy ny hetsika azo itokisana.

EPM7064STC100-7 voafaritra

Type	fikirana
mpanamboatra	Altera / Intel
ANDIAN-DAHATSORATRA	Max® 7000s
Packaging	lovia
Sata part	lany andro
Karazana program	Ao amin'ny rafitra programmable
Fanemorana ny fotoana tpd (1) max	7.5 NS
Voltage famatsiana - anatiny	4.75v ~ 5.25v
Isan'ny singa lojika / barazy	4
Isan'ny Macrocells	64
Isan'ny vavahady	1250
Isan'ny I / O	68
Mari-pana	0 ° C ~ 70 ° C (ta)
Typeing Type	Tendrombohitra
Fonosana / tranga	100-tqfp
Package mpamatsy mpamatsy	100-tqfp (14x14)
Laharana vokatra fototra	EPM7064

EPM7064stc100-7 fandaharana rafitra (ISP)

Ny EPM7064STC100-7, ampahany amin'ny fianakaviana CPLD 7000s, dia manaraka ny fandaharam-potoana enina ambaratonga enina (ISP) ho azo antoka fa hiantoka ny fanitsiana marina.Ity dingana ity dia ahafahanao mandefa ny fitaovana tsy esoriny amin'ny Birao fizahan-tany.Ny fizotran'ny ISP dia ahitana torolàlana mifindra, adiresy ary angon-drakitra amin'ny alàlan'ny TDI (Data Data ao) raha mamerina ny valiny amin'ny alàlan'ny PIN TDO (data fitsapana).

Ny dingana voalohany, Ampidiro ISP, miantoka fa ny tetezamita I / o Pins dia manatsara ny maody mpampiasa mankany amin'ny ISP ary mitaky 1ms eo ho eo.Izay arahin'izany Hamarino ny ID, izay vakina ny ID ID Silicon ao amin'ny fitaovana mba hanamafisana ny kendrena marina.Manaraka, ny Famafana be Ny fiovan'ny dingana amin'ny famafana ary mampihatra ny pulse 100ms dia manadio ny angon-drakitra rehetra misy ao amin'ny sela EEPROM.ny FANDAHARAM-POTOANA Manaraka ny sehatra, izay misy ny adiresy sy ny angon-drakitra dia mifindra amin'ny fitaovana, ny fampiharana ny programming programming mba hanamboarana ireo sela EEPROM.Ny adiresy tsirairay dia tsy maintsy amboarina manokana, ny fanaovana ity dingana ity - mandany ny isan'ity dingana ity dia miankina amin'ny isan'ny sela EEPROM ao amin'ilay fitaovana.

Vantany vao feno ny fandaharana, ny manamarina Dingana dia manome antoka fa notehirizina tsara ny angon-drakitra.Eto, ny famakiana pulses dia ampiharina amin'ny sela Eeprom, ary ny angon-drakitra alaina dia ampitahaina amin'ny sanda andrasana.Raha hita ny tsy fitovian-kevitra dia mety ilaina ny famerenana indray.Farany, ny Fivoahana ISP Dingana dia manome antoka fa i / O Pins Transition Miverina amin'ny Modan'ny mpampiasa, mitaky 1ms hafa.Ny totalin'ny fandaharam-potoana na ny fanamarinana dia misy antony roa lehibe: fotoana iray, takiana amin'ny famongorana ny EEPRom, fandaharana ary famakiana ny fandidiana, ary ny fihodinan'ny fitsapana) ary ny isan'ny tsingerin-taona ilaina hamindrana torolàlana, adiresy ary angon-drakitra.Koa satria ny fitaovana ISP samihafa dia samy manana ny habetsaky ny sela EEPRom, na ny totalin'ny vanim-potoana raikitra sy miovaova dia miavaka amin'ny fitaovana tsirairay.Ny totalin'ny ISP dia azo raisina ho toy ny fiasa amin'ny fatran'ny tck, ny isan'ireo fitaovana kendrena, ary ny maritrano EEPOM.

EPM7064STC100-7 Fampiharana

Rafitra mipoaka

Ny EPM7064stc100-7 dia ampiasaina amin'ny fampiharana ny rindranasa rafitra, izay misy vahaolana lojika mora ampiasaina amin'ny fifehezana ny peripherals isan-karazany, fanodinana famantarana ary fampiharana ny protocols mahazatra.Ny fahafahany manelanelana miaraka amin'ny microcontrollers sy sensor dia mamela ny fampisehoana rafitra mandritra ny fitazonana ny dian-tongotra.Miaraka amin'ny fandidiana avo lenta sy ny fanjifana herinaratra ambany, dia safidy tsara indrindra ho an'ny fangatahana napetraka izay mitaky fahatokisana sy fahombiazana.

Fanodinana famantarana nomerika (DSP)

Ao amin'ny fanodinana famantarana nomerika, ny EPM7064stc100-7 dia manana anjara toerana amin'ny fanatanterahana ny sivana, ny fanodinana famantarana ary ny asa matematika isan-karazany.Ny hafainganam-pandehany haingana sy ny fanemorana ny fampielezan-kevitra ambany dia mety amin'ny fitantanana ny asa fanodinana data avo lenta, miantoka ny fombafomba kely amin'ny fiovam-po sy fanodikodinana.Matetika ampiasaina amin'ny fanodinana audio, fifandraisan-davitra ary rafitra radar.

Serasera Communications

Ny EPM7064stC100-7 dia ampiasaina amin'ny rafitra fifandraisana sy ny angon-drakitra noho ny fahaizany mitantana ny fandidiana lojika toy ny angon-drakitra, ary fanitsiana diso.Ny fahaiza-manao i / o fahaizany dia mamela azy hampifanaraka amin'ny protocols serasera samihafa, ka mahatonga azy ho singa sarobidy ao amin'ny switch switch, routers, ary fotodrafitrasa momba ny fifandraisan-davitra.Ny fanohanan'izy ireo ny programmability In-System (ISP) dia ahafahana manavao ny sehatry ny sehatra, fanatsarana ny adaptability amin'ny tontolo tambajotra mavitrika.

Automatique indostrialy

Ny fampiharana indostrialy dia mitaky fahatokisana, faharetana, ary fihenam-bidy ambany, mahatonga ny EPM7064stc100-7 safidy ho an'ny mpanaraha-miasa lojika (PLCS), rafitra fanaraha-maso môtô, ary fitaovana fitsapana automatique.Miaraka amin'ny fandaharam-potoanan'ny rafitra ao amin'ny JTAG, dia manome ny fahaizana mamerina ny fizotran'ny automation tsy mila mitaky fanesorana ara-batana na redesign.Ny fahaizany amin'ny fifandraisan'ny volotola dia mahatonga azy mety amin'ny fifampiraharahana miaraka amin'ny sensor sy mpikarama be dia be ampiasaina amin'ny toe-javatra indostria.

EPM7064stc100-7 ampahany mitovy

• EPM7064STC44-10N

• EPM7064stc100-6-6

• EPM7064stc100-10

EPM7064STC100-7 Tombontsoa

Ny fandaharana rafitra rafitra (ISP)

Ny iray amin'ireo tombony lehibe indrindra amin'ny EPM7064stc100-7 dia ny fahafahany atao replagled raha mbola napetaka amin'ny rafitra.Io dia manafoana ny filana fanesorana ny sôkôla amin'ny fanavaozana, ny fampihenana ny fotoana fikojakojana sy fanatsarana ny fahombiazana.Azonao atao ny mampihatra fanovana famolavolana tsy misy fanelingelenana famokarana, mahatonga vahaolana mahomby ho an'ny tetikasa maharitra.

Fampisehoana haingam-pandeha avo lenta

Ny fitaovana dia manohana matetika ny fandehanana an-tsokosoko avo lenta hatramin'ny 166.7 MHz, mamela ny fanodinana data haingana sy ny fotoana famaliana.Izany dia mahatonga azy ho tsara indrindra amin'ny fampiharana mitaky fanodinana famantarana, fanaraha-maso lojika ary fifampiraharahana haingam-pandeha avo lenta, miantoka ny fiasa malefaka sy azo itokisana.

Versatile I / O Support

Miaraka amin'ny 68 haingam-pandeha sy ny fitoviana sy ny fifandraisan-doko amin'ny haavo marobe (3.3V, 5V, 5V, sy ny fandeferana amin'ny 2.5V, ary 5V, ary 5V), manome fahafaham-baraka amin'ny famolavolana rafitra ny EPM7064STC100-7.Mamela ny fampidirana seamless amin'ny faribolana isan-karazany ary manohana tontolo iainana mifangaro, mampihena ny olana mifanaraka amin'ny singa hafa.

Fandidiana azo itokisana manerana ny tontolo iainana

Namboarina hiasa ao anatin'ny 0 ° C hatramin'ny 70 ° C, ny EPM7064STC100-7 dia miantoka ny fandidiana tsy miova sy maharitra amin'ny toe-javatra isan-karazany.Ity fahatokisana ity dia mahatonga azy io ho safidy iray tiana ho an'ny rindranasa izay takian'ny fitoniana ny tontolo iainana, toy ny automation indostrialy, fifandraisan-davitra ary rafitra fanaraha-maso.

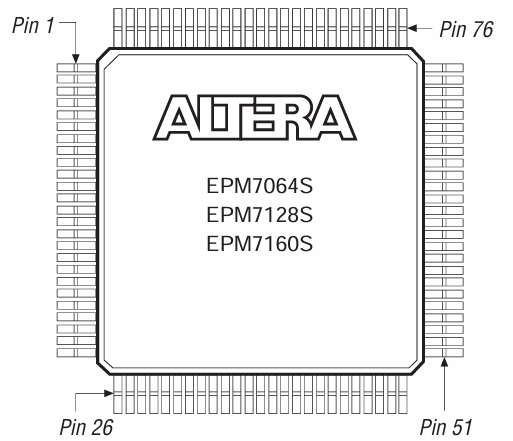

Epm7064stc100-7 pin-out pin-out

Ny EPM7064stC100-7 dia CPLD (fitaovana lojika lojika isan-karazany) avy amin'ny andian-dahatsoratra Altera an'i Altera, ary napetraka tao anaty fonosana lemaka misy fonosana 100 pinces (TQFP-100).Ity karazana fonosana ity dia natao ho an'ny fangatahana eny an-tendrombohitra, manolotra fifandanjana amin'ny halalin'ny pinite ambony sy ny habe tsy azo ampiharina.ny Diagram pin-out Manaraka ny teti-bolam-bidy miisa iray, miaraka amin'ny pin 1 izay eo amin'ny zoro ambony havia amin'ny fonosana.Ny fifindrana amin'ny alàlan'ny fanodinana ny 25 voalohany dia ny lafiny ankavia, Pins 26 ka hatramin'ny 50 no napetraka eo amoron'ny sisiny, Pins 51 ka hatramin'ny 75ny TQFP-100 fonosana Ny endri-javatra manify dia manitatra ivelany avy amin'ny lafiny efatra amin'ny vatan'ny lemaka, kianja.Ity famolavolana ity dia mampivoatra ny fifangaroana eny ambonin'ny tany mandritra ny fitazonana ny elanelana PIN ampy ho an'ny mpivarotra mora sy fivoriambe mora.Ny lalan-dresaka (elanelan'ny elanelan'ny pins akaiky) dia matetika 0.5mm, manatsara ny tsy fivadihana famantarana rehefa manamaivana ny dian-tongotra manontolo.

EPM7064STC100-7 Mpanamboatra

Ny EPM7064stc100-7 dia cpld (fitaovana lojika lojika isan-karazany) novolavolain'i Altera, orinasa Semiconductor fantatra amin'ny vahaolana lojika.Tamin'ny taona 2015, Intel Nahazo altera Altera, nampiditra ny fpga sy ny tsipika vokatra CPGS ho ao amin'ny Group Solutions programme (PSG).Hatramin'izay, ny EPM7064stC100-7 dia voarakitra ao amin'ny Intel, na dia efa voamarika ho tsy feno aza.Intel, amin'ny maha-mpanamboatra azy, dia mitazona ny fanohanana ny lova ho an'ny Max® 7000ss Series CPLD, ao anatin'izany ny modely, raha toa ka mifindra tsikelikely ny fifantohany amin'ny fpga sy ny teknolojia lojika maoderina.

Famaranana

Ny EPM7064stc100-7 dia manangona fiasa sarotra, fampisehoana haingana, ary fanavaozana mora ao anaty sombiny iray, manaporofo ny lanjany amin'ny fanandramana nomerika fanamby.Ity torolàlana ity dia naneho ny fomba fiasa azy, ny zavatra ampiasaina, ary ny fomba mifanaraka amin'ny rafitra elektronika isan-karazany.Manampy amin'ny fitaovana mandeha tsara sy mahomby izy io, manaporofo fa mbola tena ilaina amin'ny fampiharana maro izany.Ity torolàlana ity dia manome fomba fijery mazava momba ny fomba ahafahan'ny EPM7064STC100-7 hanatsara ny famolavolana elektronika sy ny fandidiana rafitra mahomby.

Datasheet PDF

EPM7064stc100-7 Datasheets:

Max 7000.pdf
