EPM7128ATC100-10 Programmable Logic Chip Overview

Ny fiasana amin'ny rafitra nomerika matetika dia midika fa mila lojika mora azo ianao izay afaka mampifanaraka amin'ny lalana famantarana sy asa fanaraha-maso samihafa.EPM7128ATC100-10 dia manome anao vahaolana lojika azo zahana izay azo amboarina hitantana ny fotoana, ny lalana ary ny fifehezana lojika ao anatin'ny rafitra elektronika.Miaraka amin'ny macrocells 128 sy vavahady lojika azo ampiasaina an'arivony, azonao atao ny manangana fiasa lojika manokana ao anaty fitaovana mirindra.Ny fonosan'ny surface mount dia mifanentana mora amin'ny boards maoderina, raha toa ka manampy anao hiatrika karazana asa fanaraha-maso nomerika maro amin'ny rafitra mipetaka ny fotoana maharitra sy ny fifandraisana azo ampiasaina sy mivoaka.

Catalog

Vidin'ny EPM7128ATC100-10

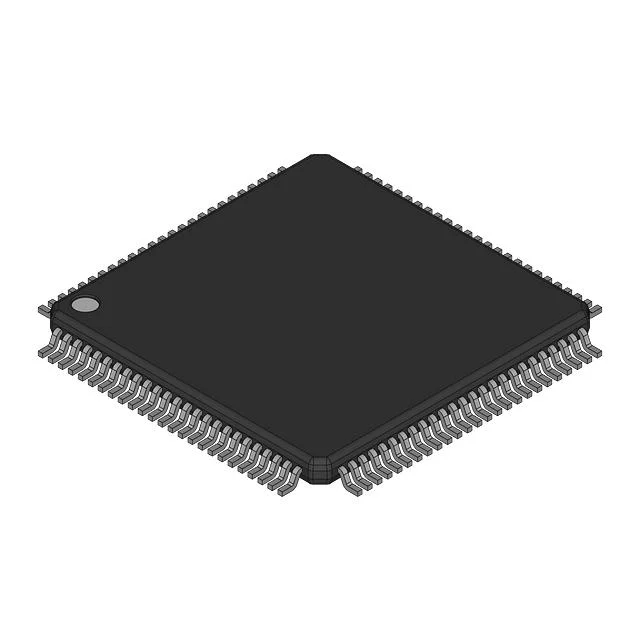

Sary EPM7128ATC100-10 dia fitaovana lojika azo programana natao hampiharana ny asa fanaraha-maso nomerika azo amboarina amin'ny rafitra elektronika tafiditra.Ny fitaovana dia misy macrocells 128 ary vavahady lozika 2500 eo ho eo izay ahafahan'ny mpamorona mamorona faritra lojika manokana toy ny lojika fanaraha-maso, fitantanana ny interface ary milina fanjakana.Ny firafiny dia mandamina lojika azo zahana ao anatin'ny bloc array logic maro mifamatotra amin'ny tambazotra zotra anatiny izay mizara famantarana manerana ny fitaovana.Miasa avy amin'ny famatsiana 3 V ka hatramin'ny 3.6 V ary manohana ny fahatarana amin'ny fampielezana hatramin'ny 10 ns, mamela ny fotoana lojika azo vinavinaina.Ny fonosana TQFP 100 pin dia manohana ny fametrahana ny tendrombohitra matevina amin'ny famolavolana faritra voafetra.

Mitady EPM7128ATC100-10?Mifandraisa aminay hanamarina ny tahiry ankehitriny, ny fotoana fitarihana ary ny vidiny.

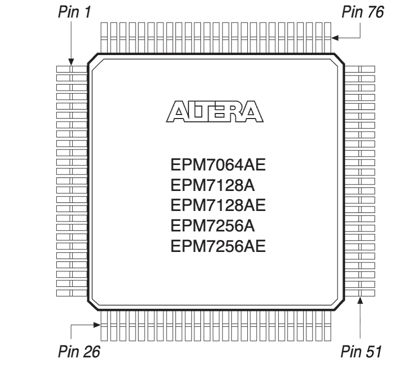

Pin Configuration ny EPM7128ATC100-10

Ny fandrafetana fonosana efamira dia manolotra fitaovana amin'ny fomba fisaka quad miaraka amin'ny fitarihana metaly mivelatra amin'ny lafiny efatra amin'ny vatana.Ny laharan'ny pin dia nalamina manodidina ny vakim-paritra, manomboka amin'ny tsimatra 1 eo amin'ny zorony ambony havia ary mitohy amin'ny lafiny tsirairay mandra-pipoitra ireo tsimatra farany amin'ny sisiny sisa.Ny mari-pamantarana an-jorony dia manamarika ireo teboka manan-danja ampiasaina amin'ny fametrahana fitaovana marina eo amin'ny solaitrabe vita pirinty.Ny faritra afovoany dia misy marika famantarana fitaovana mifandraika amin'ny fianakaviana lojika azo zahana MAX 7000A.Ny elanelan'ny fitarihana sy ny fandaminana symmetrika dia manohana ny fametrahana ny tampon-kavoana ary mamela ny pin ivelany tsirairay hifandray amin'ny lalan'ny famantarana eo amin'ny solaitrabe.

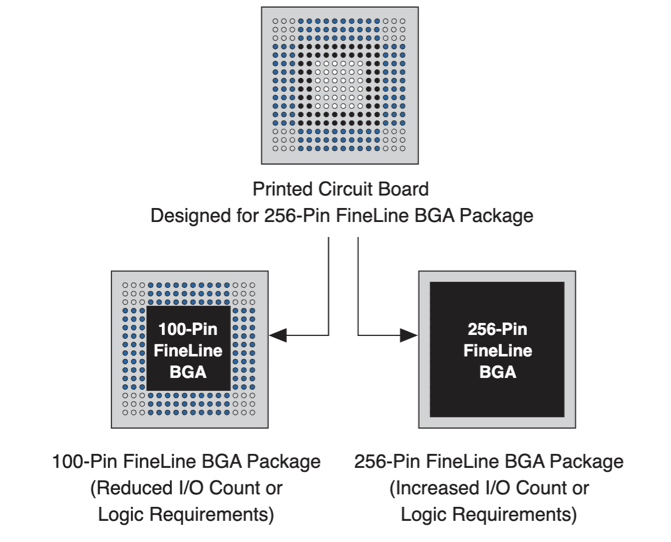

Ohatra Pin-Out an'ny EPM7128ATC100-10

Ny firafitry ny pin dia mampiseho ny filaharan'ny board circuit ifampizarana izay manohana ny haben'ny fonosana FineLine BGA maro.Ny famolavolana birao foibe izay nomanina tany am-boalohany ho an'ny dian-tongotra 256 pin FineLine BGA dia aseho miaraka amin'ny tsipika matevina amin'ny toerana baolina solder.Ny lamina dia mamela fitaovana 100 pin FineLine BGA kely kokoa hapetraka ao anatin'ny sahan'ny pin mitovy nefa mitazona fifandraisana mifanentana amin'ny lalana.Ny toeran'ny baolina ivelany dia mijanona ho tsy ampiasaina rehefa apetraka ny fonosana kely kokoa, raha toa ka ampiasaina amin'ny fitaovana lehibe kokoa ny tsipika feno.Ity fandaharana ity dia ahafahan'ny famolavolana birao tokana hanohana ireo fitaovana misy fanisam-pamokarana samihafa na fepetra takian'ny lojika nefa tsy manova ny fisehon'ny PCB.

Ireo singa mifandraika amin'ny EPM7128ATC100-10

Programmable Logic Architecture

Ny fitaovana dia mampiasa rafitra lozika azo rindrankajy mifototra amin'ny macrocell izay ahafahan'ny fizaran-tany nomerika azo amboarina aorian'ny famokarana.Ny macrocell tsirairay dia afaka mampihatra lojika mitambatra na lozika voasoratra anarana, manome fahafaham-po ny mpamorona rehefa manangana lalana fanaraha-maso, lojika famandrihana famantarana ary fizaran-potoana.Ity maritrano ity dia ahafahan'ny fiasa lojika mitokana maromaro ampidirina ao anatin'ny fitaovana iray sady mitazona fihetsika lojika azo vinavinaina.

Blocks Array Logic Structured

Ny loharanon'ny lojika anatiny dia nalamina ho blocs array logic izay manambatra ny macrocells ary mizara loharanon-dàlana.Manamora ny fizarana famantarana anatiny ity fandaharana ity ary manampy amin'ny fitazonana ny fiasan'ny lojika marin-toerana manerana ny fitaovana.Ny famantarana dia azo alefa eo anelanelan'ny sakana amin'ny alàlan'ny tambajotra interconnect anatiny izay manohana ny fandaminana lojika nomerika sarotra.

Wide Input sy Output Connectivity

Mahatratra efatra amby valopolo ny tsimatra miditra sy mivoaka no ahafahan'ilay fitaovana mifandray mivantana amin'ny famantarana nomerika maromaro ao anaty rafitra mipetaka.Ireo tsimatra ireo dia azo amboarina ho an'ny fidirana, famoahana, na fandidiana roa, arakaraka ny fepetra takian'ny famolavolana.Ity flexibilité ity dia ahafahan'ny fitaovana mitantana ny fifandraisana eo amin'ny processeur, ny fitaovana fitadidiana ary ny circuit logic peripheral.

Famaliana lojika haingana

Ny fitaovana dia manohana ny fanemorana ny fampielezana hatramin'ny folo nanosegondra, mamela ny fihetsika lojika nomerika mamaly.Ity fampandehanana ara-potoana ity dia manohana ireo asa fanaraha-maso izay mitaky fanovàna famantarana tsy tapaka sy fampifanarahana azo antoka amin'ireo singa nomerika hafa ao amin'ny rafitra.

Lojika elektrika azo reprograma

Ny fanamboarana dia voatahiry amin'ny alalan'ny teknôlôjia azo esorina azo elektrônika izay mamela ny lojikan'ny fitaovana havaozina rehefa miova ny fepetra takian'ny rafitra.Ny mpamorona dia afaka manova ny lojika nomerika mandritra ny fampandrosoana na ny fikojakojana ny rafitra nefa tsy manolo ny singa fitaovana.

Fampandehanana ambany Voltage

Ny fampandehanana ao anatin'ny famatsiana telo ka hatramin'ny telo ka hatramin'ny enina dia ahafahan'ilay fitaovana mitambatra amin'ny rafitra nomerika maoderina maro.Manohana ny haavon'ny lojika marin-toerana ity sahan-tsetroka ity sady mitazona ny mifanaraka amin'ny fenitry ny serasera nomerika mahazatra.

Compact Surface Mount Package

Ny fitaovana dia omena ao anaty fonosana matevina quad manify iray natao ho an'ny fivorian'ny tendrombohitra.Ny dian-tongotry ny fonosana compact dia manampy amin'ny fitsitsiana ny habaka board ary manohana ny fizotran'ny famokarana mandeha ho azy ampiasaina amin'ny famokarana elektronika maoderina.

Fahaizana fanaraha-maso nomerika mitambatra

Ny fampifangaroana ny lojika azo rindrankajy, ny zotra mora azo, ary ny fampidiran-dresaka sy ny fivoahana azo amboarina dia ahafahan'ilay fitaovana manao asa fanaraha-maso nomerika isan-karazany.Afaka manolo ny circuit logic discrete maromaro izy io raha mitazona ny fitondran-tena marin-toerana manerana ny endrika elektronika tafiditra.

Ireo singa mifandraika amin'ny EPM7128ATC100-10

Toetra vokatra	Sanda toetra
Mpanamboatra	Altera (Intel)
Famatsiana herinaratra - anatiny	3V ~ 3.6V
Fonosana fitaovana mpamatsy	100-TQFP (14x14)
Series	MAX® 7000A
Karazana Programmable	EE PLD
Package / Raharaha	100-TQFP
Package	betsaka
Temperature miasa	0°C ~ 70°C (TA)
Isan'ny macrocells	128
Isan'ny singa lojika/bloka	8
Isan'ny I/O	84
Isan'ny vavahady	2500
Karazana fametrahana	Surface Mount
Fotoana fahatarana tpd(1) Max	10 ns
Laharana vokatra fototra	EPM7128
Status RoHs	RoHS tsy mifanaraka
Ambaratonga fahatsapan'ny hamandoana (MSL)	3 (168 ora)
Satan'ny REACH	REACH Tsy misy fiantraikany
ECCN	EAR99
HTSUS	8542.39.0001

Vidin'ny EPM7128ATC100-10

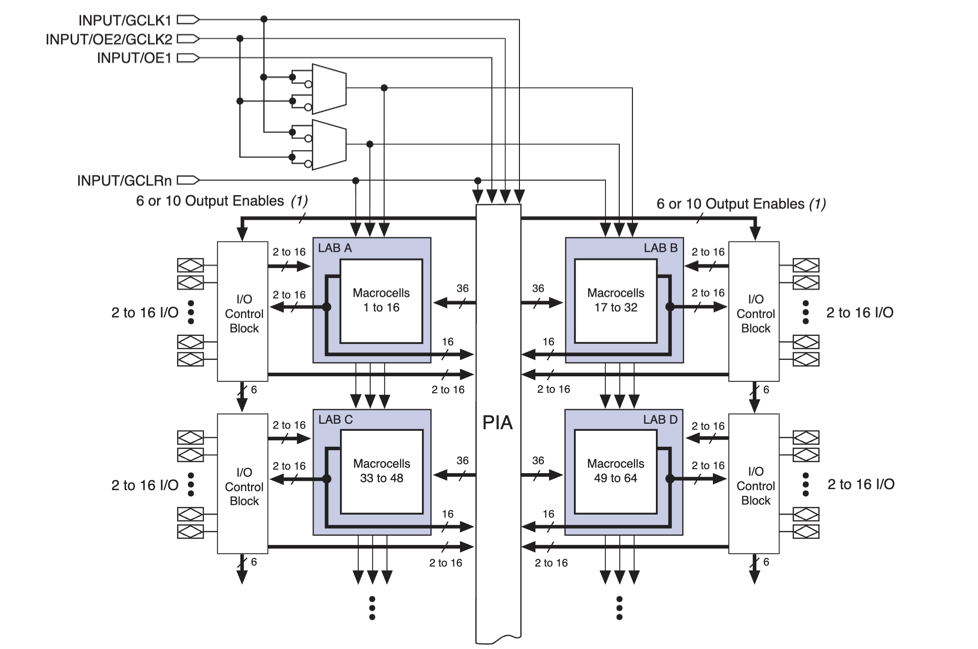

Ny kisary dia mampiseho ny rafitra lojika anatiny ampiasain'ny fitaovana MAX 7000A CPLD toy ny EPM7128ATC100-10.Ny rafitra dia voalamina manodidina ny Logic Array Blocks misy marika LAB A, LAB B, LAB C, ary LAB D, izay samy misy vondrona macrocells izay manatanteraka asa lojika azo zahana.Ireo macrocells ireo dia manohana ny lojika mitambatra sy ny hetsika lojika voasoratra ao anatin'ilay fitaovana.Ny Logic Array Blocks dia mifandray amin'ny alàlan'ny Programmable Interconnect Array afovoany izay mitondra famantarana eo anelanelan'ny fizarana lojika.Ny Logic Array Block tsirairay dia mifandray amin'ny I O Control Block izay mitantana ny fitaovana fampidirana sy fivoahana.Ny mari-pamantarana fanaraha-maso manerantany ao anatin'izany ny fampidirana famantaranandro, ny famoahana dia mamela famantarana, ary ny fampidirana mazava eran-tany dia miditra avy any an-tampon'ny maritrano ary mizara famantarana fanaraha-maso manerana ny rafitra lojika anatiny mba handrindrana ny fiasan'ny fitaovana.

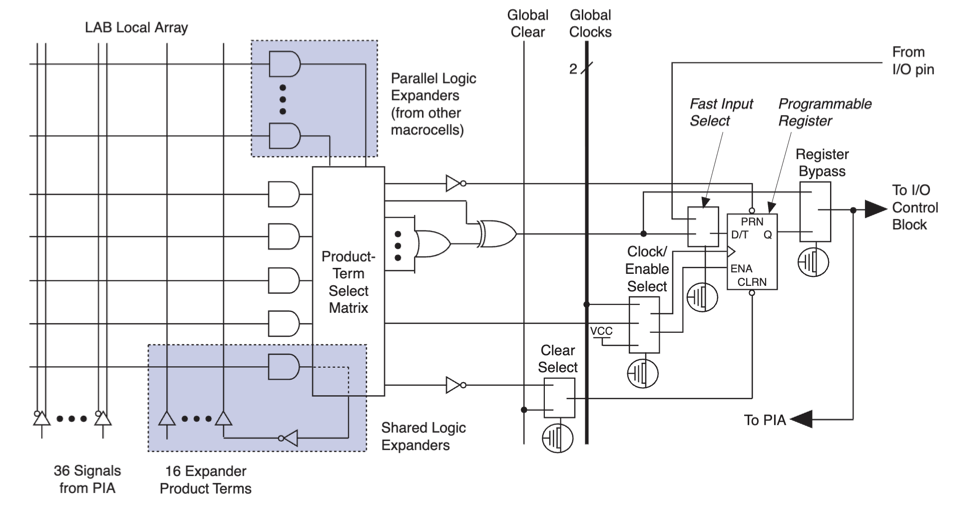

Ampahany EPM7128ATC100-10

Ny famantarana lojika dia miditra ao amin'ny macrocell avy amin'ny Programmable Interconnect Array amin'ny alàlan'ny tsipika zotra enina telopolo mifandray amin'ny array eo an-toerana LAB.Ny teny vokatra voafantina matrix dia manambatra ireo famantarana ireo miaraka amin'ny teny vokatra expander hatramin'ny enina ambin'ny folo mba hamoronana asa lojika azo zahana.Ny fanitarana lojika parallèle dia mamela teny fanampiny avy amin'ny macrocells mifanolo-bodirindrina, raha mizara teny vokatra fanampiny manerana ny bloc array logic kosa ny expanders lojika zaraina mba hampitomboana ny fahafaha-manao lojika.Ny lalan'ny fivoahana dia mamahana rejisitra azo zahana izay miasa miaraka amin'ny famantaranandro eran-tany sy tsipika fanaraha-maso mazava, ahafahana mivoaka na mitambatra mivantana.Ny làlam-pifantenana fidirana haingana dia manaiky famantarana avy amin'ny pin I O ivelany, ary ny lalan'ny fisintahana rejisitra dia mamela ny famantarana handalo tsy misy fitehirizana famantaranandro.Ny mari-pamantarana famoahana farany dia alefa na mankany amin'ny sakana fanaraha-maso I O ho an'ny tsimatra ivelany na miverina ao amin'ny Programmable Interconnect Array ho an'ny famandrihana famantarana anatiny.

Ireo singa mifandraika amin'ny EPM7128ATC100-10

Lojika fanaraha-maso ny rafitra napetraka

Ny fitaovana lozika azo programanina toa an'ity iray ity dia matetika ampiasaina amin'ny fampiharana ny lojika fanaraha-maso mahazatra ao anatin'ny rafitra napetraka.Izy io dia afaka mandrindra ny fifandraisana ara-potoana eo amin'ny processeurs, sensors, ary ny fitaovana mifandray amin'ny fitazonana ny fikorianan'ny famantarana marin-toerana manerana ny rafitra.

Industrial Automation Controllers

Ny fitaovana automatique matetika dia mitaky lojika manokana hitantana ny sensor, ny relay ary ny famantarana actuator.Ny fitaovana dia azo amboarina mba hikarakarana ny filaharan'ny fanaraha-maso, ny fisavana fiarovana ary ny asa fampitaovana famantarana ampiasaina amin'ny milina mandeha ho azy sy ny rafitra fanaraha-maso.

Lojika fifandraisana amin'ny fifandraisan-davitra

Ny fitaovam-pifandraisana dia mampiasa lozika azo zahana hitantana ny lalan'ny famantarana eo amin'ny processeurs sy ny circuit interface.Ny fitaovana dia afaka manohana ny fifandimbiasana nomerika, ny fikarakarana protocol ary ny fanamafisana famantarana izay manampy amin'ny fitazonana fifandraisana azo itokisana eo amin'ny singa rafitra.

Consumer Electronics Control Circuits

Ny vokatra mpanjifa nomerika matetika dia miantehitra amin'ny fitaovana lojika mirindra mba handrindrana ny asa anatiny.Ny fitaovana dia afaka mitantana ny fotoana, ny fanodinana fampidirana, ary ny fanaraha-maso famantarana ao anatin'ny vokatra elektronika toy ny fitaovana multimedia, elektronika an-trano ary fitaovana periferika.

Filalaovana famantarana nomerika sy fitantanana ny interface

Ny rafitra manambatra ny subsystem nomerika maro dia mitaky fampandehanana famantarana voafehy eo amin'ny singa.Ny rafitry ny lojika azo zahana dia ahafahan'ny mpamorona mamorona lojika zotra manokana izay mitarika famantarana eo amin'ny fitadidiana, ny processeur ary ny interface ivelany.

Fampiharana milina fanjakana

Ny rafitra elektronika maro no miantehitra amin'ny milinam-panjakana hitantana ny fizotry ny asa.Ny fitaovana dia afaka manatanteraka ireo rafitra fanaraha-maso mifototra amin'ny fanjakana amin'ny alàlan'ny lalana lojika azo zahana izay mamaly ny fepetra fampidirana sy ny hetsika ara-potoana.

Fanoloana ireo singa lojika mitokana

Ny vavahady lojika maromaro sy ny faritra fanaraha-maso dia matetika azo atambatra ho fitaovana iray azo zahana.Ity fomba fiasa ity dia mampihena ny fahasarotan'ny board ary mamela ny fitondran-tenan'ny lojika hanitsiana amin'ny alàlan'ny fanavaozam-baovao rehefa miova ny fepetra takian'ny rafitra.

Ny tombony sy ny fatiantoka ny EPM7128ATC100-10

Tombontsoa

• Ny lojika azo rindran-damina mora azo dia ahafahan'ny mpamorona mampihatra ny fizaran-tany nomerika mahazatra

• Ny tsingerin'ny fampandrosoana haingana kokoa raha oharina amin'ny fitaovana lojika raikitra

• Fampidirana mirindra ny fiasa lojika marobe ao anatin'ny fitaovana tokana

• Fampandehanana azo itokisana miaraka amin'ny fahataran'ny fampielezana kely ho an'ny asa lojika mifehy

• Manohana fifandraisana fampidirana sy famoahana maro amin'ny alalan'ny 84 I/O pins

• Ny maritrano azo reprogrammable dia mamela ny fanavaozana ny famolavolana mandritra ny fampandrosoana

• Mety amin'ny fanoloana lojika ICs maromaro amin'ny rafitra tafiditra

Fatiantoka

• Ny hakitroky ny lojika ambany kokoa raha oharina amin'ny fitaovana FPGA maoderina

• Ny loharanon-karena anatiny voafetra raha oharina amin'ny fianakaviana lojika azo zahana vaovao kokoa

• voafetra ny mari-pana miasa raha ampitahaina amin'ny fitaovana indostrialy

• Ny dikan-teny tsy mifanaraka amin'ny RoHS dia mety hametra ny fampiasana amin'ny endrika sasany mifanaraka amin'ny tontolo iainana maoderina

Ireo singa mifandraika amin'ny EPM7128ATC100-10

Laharan'ny ampahany	Mpanamboatra	Endri-javatra fototra	Ampiasao ny tranga / fanamarihana
Ampahany EPM7128ATC100-12F	Altera	MAX 7000A fianakaviana CPLD misy macrocells 128 ary vavahady lojika 2,500 eo ho eo.Mampiasa teknôlôjia lojika azo esorina azo elektrônika ary fonosana TQFP 100-pin misy fifandraisana I/O maro azo zahana.	Ampiasaina amin'ny lojika fanaraha-maso dizitaly, lojika interface tsara amin'ny fiara fitateram-bahoaka, ary lojika lakaoly rafitra izay tsy maintsy ampiharana ny fiasa nomerika maromaro amin'ny fitaovana iray azo zahana.
Sary EPM7128ATC100-6	Altera	CPLD kilasy ambony kokoa avy amin'ny maritrano MAX 7000A.Manome macrocell azo zahana, loharanon-dàlana anatiny, ary tsimatra nomerika azo ampiasaina sy mivoaka.	Mety amin'ny lojika nomerika saro-pady amin'ny fotoana, ny fitantanana ny interface, ary ny rafitra fanaraha-maso napetraka izay mitaky valiny lojika haingana kokoa.
EPM7128ATC144-10	Altera	Fitaovana CPLD mampiasa maritrano MAX 7000A miaraka amin'ny fitadidiana fanamafisana tsy miovaova ary fonosana lehibe kokoa izay manohana fifandraisana I/O bebe kokoa amin'ny fampidirana rafitra nomerika.	Fahita amin'ny birao fanaraha-maso indostrialy, fitaovam-pifandraisana, ary asa fanaraha-maso lojika azo zahana izay tsy maintsy karakaraina ireo famantarana ivelany fanampiny.

Momba an'i Altera (Intel)

Altera dia orinasa semiconductor fantatra amin'ny famolavolana fitaovana lojika azo zahana ampiasaina amin'ny rafitra dizitaly sy elektronika tafiditra.Ny orinasa dia manam-pahaizana manokana amin'ny firafitry ny vavahady azo karakaraina eny an-kianja sy ireo fitaovana lozisialy azo alamina be pitsiny izay ahafahan'ny mpamorona manatanteraka ny fizaran-tany nomerika mahazatra ao anatin'ny singa tokana.Ny fianakaviana vokatra dia nampiasaina betsaka tamin'ny fitaovam-pifandraisana, sehatra informatika, rafitra fanaraha-maso indostrialy, ary elektronika mpanjifa.Tamin'ny taona 2015 dia lasa ampahany amin'ny Intel ny orinasa, izay nanohizan'ny teknolojia lozisialy azo zahana amin'ny famolavolana sy ampidirina ao amin'ny foibe data, tambajotra ary sehatra informatika tafiditra.

Fehiny

Ny EPM7128ATC100-10 dia fitaovana lojika azo zahana natao hikarakarana ireo asa fanaraha-maso nomerika azo fehezina amin'ny rafitra elektronika.Izy io dia manambatra ny macrocells 128 sy ny firafitry ny lalana anatiny izay ahafahanao manangana fiasa lojika manokana ao anaty puce compact iray.Ny fitaovana dia mandamina ny loharano lojikany amin'ny alàlan'ny blocs array logic izay mampifandray amin'ny tamba-jotra zotra azo programa.Ny firafitry ny pin sy ny fonosana TQFP compact dia manohana ny endrika tendrombohitra ampiasaina amin'ny boards maoderina.Azonao atao ny mampiasa an'io fitaovana io mba hitantana ny lalan'ny famantarana, ny filaharan'ny lojika, ary ny asa fanaraha-maso amin'ny fampiharana nomerika maro.Ity flexibilité ity dia manampy amin'ny fanatsorana ny famolavolan'ny faritra sady mitazona ny fihetsiky ny rafitra ho azo vinavinaina.
