EPM7160ELC84-15: Datasheet, endri-javatra, Pinout, fandaharana ary fampiharana

Ity torolàlana ity dia momba ny EPM760ElC84-15, sombin-tsofina manokana izay manampy amin'ny fananganana curcuit lojika nomerika.Azonao atao ny mamolavola azy amin'ny fampiasana fifandraisana jtag, ary havaozina ihany koa raha efa napetraka ao amin'ny rafitrao.Manana endri-javatra fiarovana koa izy io mba hiarovana ny famolavolana anao.Ity lahatsoratra ity dia manazava ny zava-drehetra momba ny sombintsombiny, ao anatin'izany ny fandaharam-potoany PIN, ny fampiasa, ny fampiasana ary ny fomba hanomezana azy io.Na miasa amin'ny milina, fiara, na fitaovana tambajotra ianao, ity torolàlana ity dia manampy anao hahatakatra ny antony mahasoa ity Chip ity.

katalaogy

EPM7160ELC84-15 Famintinana

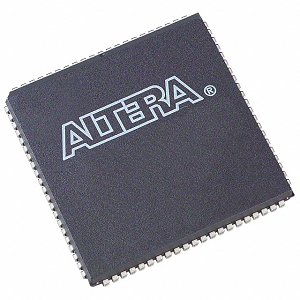

ny Epm7160elc84-15 Ny ampahany amin'ny andian-tsarimihetsika an-tsokosoko an'i Intel Intel, izay mampiasa ny mari-pahaizana ambony indrindra an'ny Altera.Ireo fitaovana ireo, namboarina tamin'ny teknolojia CMOS avo lenta dia namboarina ho an'ny haingam-pandeha sy ny fampiharana lojika avo lojika.Ity modely ity dia misy Macrocells 160 ary manome gates 3 200 azo ampiasaina, izay mametraka ny filàn'ny rafitry ny nomerika sarotra.Izy io dia miasa amin'ny famatsiana 5V, miaraka amin'ny fanemorana ny PIN-to-PIN 15. Ny famelana ny mpifaninana dia mamela ny hafainganam-pandeha hatramin'ny 175.4 MHz, miantoka ny fanodinana famantarana ara-pisakafoanana ary mahomby ny fanodinana rafitra.Ity CPLD ity dia manohana ny fandaharam-potoana sy ny famerenam-bokatra amin'ny alàlan'ny interface jtag interface tsara, izay mifanaraka amin'ny IEEE STD.1149.1, mampitombo ny haino aman-jery sy ny fanalefahana ny fanavaozana aorian'ny fametrahana.Izy io dia manolotra endri-javatra somary fiarovana ihany koa mba hisorohana ny fandikana ny angon-drakitra fanitsiana tsy nahazoana alàlana, manan-danja amin'ny fiarovana ny fananana ara-tsaina.

Raha mitady ny hahazoanao ny zavatra ilain'ny orinasanao ianao dia izao no fotoana tonga lafatra hametrahana lamina be miaraka aminay.Vonona izahay hanampy anao hamonjy fotoana, hikapa ny vidiny ary hidino izay ilainao.

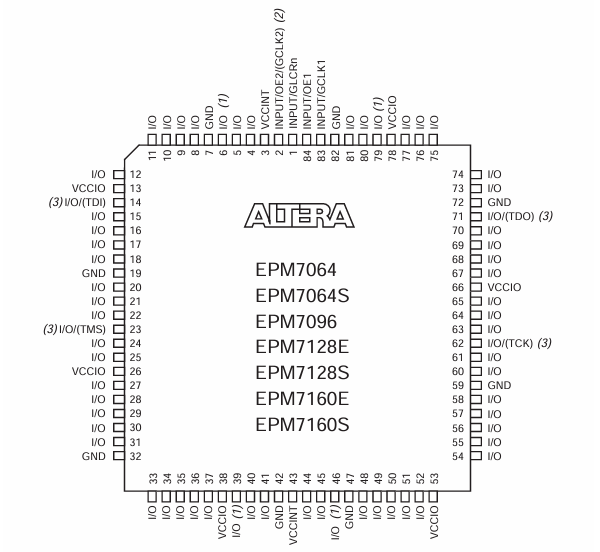

EPM7160ELC84-15 Pinout Diagram

Ny sary pinout ho an'ny Epm7160elc84-15 Ny fitaovana dia mampiseho ny fandaharam-potoana sy ny fampiasan-kery ara-batana ao amin'ny 84 Pins ao amin'ny PLCC (CHIP mitarika plastika).Ny sary dia mampiseho fanamafisana kianja iray, izay misy ny PIN tsirairay dia omena marika manokana izay manondro ny asany, toy ny I / o (Input / output), Gnd (tany), na Vcccio (Mamatsy volon-tariby ho an'ny I / O).Pins misy marika toy ny I / o maneho ny fampidirana nomerika na famoaham-bokatra azo ampiasaina, izay ampiasaina amin'ny interface amin'ny fitaovana hafa amin'ny faritra iray. Vcccio Pins famatsiana volavolan-dalàna ho an'ny I / O Banks, ary Gnd Ny pinay dia manome ny fanondroana ny tany.Ny pins manokana dia misy TDI, TDO, TMS, ary Tck, izay ampiasaina amin'ny Jtag fandaharana fandaharana sy fetra sisintany.Ankoatr'izay, pins Input1 / CLK1 SY Input2 / CLK2 dia ny famantaranandro voatondro na fanaraha-maso ny famantarana famantarana ho an'ny fotoana lojika anatiny.

Modely EPM7160ELC84-15 Models

Symbolole ep7160elc84-15

EPM7160ELC84-15 Fianarana

Modely Modely EPM7160ELC84-15 3D

EPM7160ELC84-15 endri-javatra

• Lojika avo lenta: Ny EPM7160ELC84-15 dia manolotra Macrocells 160 sy ny vavahady mety ho 3,200 eo ho eo, izay tena mety amin'ny famolavolana nomerika sarotra.Io fitambaran-javatra io dia mamela ny fampidirana ny fiasan'ny asa marobe ho fitaovana tokana, manamora ny teti-pandrika sy mahomby kokoa.

• Fampisehoana haingana: Miaraka amin'ny fanemorana ny fiparitahana farany amin'ny 15 NS sy ny fahaizana manohana ny fatrany miasa hatramin'ny 100 MHz, ity CPZ ity dia miantoka ny fanodinana famantarana sy haingam-pandeha haingam-pandeha haingana.

• Ny fandaharana rafitra rafitra (ISP): Manasongadina ny IEEE miorina amin'ny STD.1149.1 (jtag) Interface, ny fitaovana dia manohana fandaharana an-tserasera.Ity fahaiza-manao ity dia mamela ny fitaovana hamboarina sy famerenam-bolo ny famatsiam-bola, manome fahafaham-po amin'ny fanavaozana sy ny fampiasam-bola tsy ilaina amin'ny fanoloana ara-batana.

• Multivolt ™ I / O Interface : Ny interface Multivolt I / o interface dia manohana ny volonta isan-karazany, mahatonga ny CPLL mifanentana amin'ny 5.0 v, 3.3 v, ary 2,5 v lojika.Ity fampiasa ity dia ahafahan'ny fitaovana ampiasaina amin'ny rafitra mifangaro mifangaro, ary manatsara ny fahaizany amin'ny tontolo elektronika samihafa.

• Ny fanitsiana I / O Configuration: Izy io dia manome 64 programmable I / O Pins izay manolotra safidy mifanelanelana.Ity fandanjalanjana ity dia zava-dehibe ho an'ny fampiharana mitaky fanamafisana isan-karazany / famoaham-bidy, manohana ny fifandraisana sy ny fampifanarahana malalaka.

• Fahatsiarovana miorina amin'ny EEPROM: Mampiasa ny teknolojia EEPROM ho fitahirizana fitehirizana, ny CPLD dia azo averina hatramin'ny 100 in-droa.Ity fitadidiana tsy misafotofoto ity dia miantoka fa ny fitaovana dia mitazona ny fanisany na dia aorian'ny fihodinan'ny herinaratra ho azo itokisana sy fahatokisana.

• Endri-javatra fiarovana: Ny fitaovana dia ahitana bitika fiarovana iray izay manakana ny fidirana tsy nahazoana alàlana amin'ny lojika voalamina, fiarovana ny fananana ara-tsaina sy ny fisorohana ny fanakorontanana, izay tsara ho an'ny tontolo saro-pady amin'ny tontolo iainana.

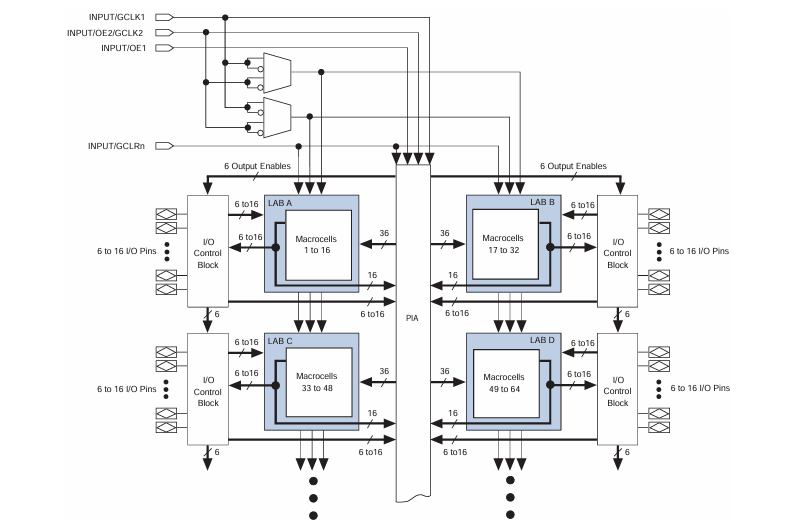

Epm7160elc84-15 diagram

Ny sary sakana ao amin'ny Epm7160elc84-15, dia maneho ny maritrano anatiny voaravaka tsara izay misy efatra Logic Array Blocks (Labs) misy soratra ny, amin ', C, ary D.Ny lab tsirairay dia misy 16 Macrocellells, manao fitambaran'ny 64 Macrocells, izay ireo vondrona trano ho an'ny famoronana asa lojika.Ireo macrocells ireo dia afaka mampihatra lojika mitambatra na voasoratra anarana amin'ny alàlan'ny fambara sy fifehezana programmable.Eo afovoany, ny Fampitaha-mihetsika insonnect (PIA) miasa toy ny backbone serasera, izay manome fandehanana ara-dalàna eo anelanelan'ny Labs SY I / o Pins.Ny lab tsirairay dia mampifandray amin'ny PIA miaraka amin'ny tsipika 36 fidirana sy andalana 16 amin'ny famoahana 16, miantoka ny fifandraisan-davitra lojika avo lenta.Manodidina ny periphery, I / o mifehy sakana Mitantana fampidirana sy famoaham-bokatra, ny fanolorana ny 6 ka hatramin'ny 16 i / o Pins isaky ny lafiny, izay interface mivantana miaraka amin'ny rafitra ivelany.Mampiseho koa ny famantarana fifehezana manerantany toy ny famantaranandro (GCTK1, GCTK2), mamela ny famoahana (OE1), ary mazava (Gcln) nozaraina tamin'ny lojika rehetra ho an'ny lojika sy ny lojika rehetra.Ireo famantarana ireo dia azo raisina an-tsokosoko marobe mba hanomezana fahaiza-mandanjalanja sy fahombiazana.

EPM7160ELC84-15 voafaritra

Type	fikirana
mpanamboatra	Altera / Intel
ANDIAN-DAHATSORATRA	Max® 7000
Packaging	Tube
Sata part	lany andro
Karazana program	Ee pld
Fanemorana ny fotoana tpd (1) max	15 ns
Voltage famatsiana - anatiny	4.75v ~ 5.25v
Isan'ny singa lojika / barazy	10
Isan'ny Macrocells	160
Isan'ny vavahady	3200
Isan'ny I / O	64
Mari-pana	0 ° C ~ 70 ° C (ta)
Typeing Type	Tendrombohitra
Fonosana / tranga	84-LCC (J-Lead)
Package mpamatsy mpamatsy	84-PLCC (29.31x29.31)
Laharana vokatra fototra	EPM7160

EPM7160ELC84-15 FAMPIANARANA

Automatique indostrialy

Ao amin'ny automatique indostrialy, ny EPM7160elc84-15 dia ampiasaina amin'ny fifehezana lojika ao anatin'ny mpifaninana lojika (plcs), mpanara-dia mandehandeha ary sensor.Ny fahaizany miatrika ny lojika lojika sy ny fifadian-kanina haingana sy ny fanodinana dia mahatonga azy ho tsara ho an'ny asa automation izay mitaky fifehezana sy fotoana voafaritra tsara.

Rafitra mipoaka

Ity CPLLD ity dia ilaina amin'ny rafitra miditra izay misy ny habaka sy ny fahombiazan'ny herinaratra.Mahita fangatahana amin'ny robotika, Internet amin'ny zavatra (iot) fitaovana, ary elektronika mpanjifa, izay ahafahan'ny programa misy ny fanamboarana sy ny fampifanarahana amin'ny fepetra takiana manokana.

fifandraisan-davitra

Ny fitaovana dia miasa amin'ny fitaovana fifandraisan-davitra toy ny fanazaran-tena sy ny fihodinana amin'ny fitantanana ny fotoana, ny data routing ary ny fikarakarana protocol.Ny zava-bita sy ny fahaizany haingam-pandeha ambony sy ny fahaizany miasa amin'ny haavon'ny volonta samihafa dia mety amin'ny fotodrafitrasa tambajotra izay mitaky ny fahatokisana sy ny angon-drakitra avo lenta.

Electronika automatique

Tao anatin'ny sehatry ny fiara automatique, ny EPM7160elC84-15 dia manohana ny fampiharana amin'ny rafitra infotaTenment, modules an'ny vatana ary ny fitantanana ny motera.Ny herim-pon'ny CPLD sy ny fanohanana ny volon-droa isan-karazany / famoaham-bokatra dia mamela azy ireo ho azo itokisana amin'ny fepetra fitakiana amin'ny tontolo iainana.

Fitaovana fitsaboana

Ny CPLD koa dia ampiharina amin'ny teknolojia fitaovana ara-pitsaboana, indrindra amin'ny fitaovana diagnostika sy rafitra fanaraha-maso ny marary.Ny endri-javatra fiarovana sy ny fandidiana maharitra eo ambanin'ny fepetra samihafa amin'ny tontolo iainana dia azo antoka fa afaka miatrika ireo fangatahana saro-pady sy ara-pahasalamana azo antoka sy mahomby.

EPM7160ELC84-15 ampahany mitovy

• EPM7160EQc100-20

• EPM7160ELI84-20

• EPM7160EQc100-12

EPM7160ELC84-15 Dingana fandaharana

Ny fandaharana ny EPM7160ELC84-15, ny CPLD avy amin'ny andiany faha-7000 Intel dia misy dingana voalamina mba hahazoana antoka fa miasa ny fitaovana araka ny fepetra manokana.Ireto ny dingana voarohirohy amin'ny fandaharana ity CPLD ity:

1. Fidirana famolavolana: Atombohy amin'ny alàlan'ny fampiasana ny fiteny fanoratana hardware (HDL) toy ny VHDL na Verilog, na fitaovana fanakanana schematic schematic mba hamoronana endrika lojika nomerika.Ity dingana voalohany ity dia mametraka ny fototry ny fiasa izay tianao hampiorina ao amin'ny CPLD.Ny rindrambaiko famolavolana dia mifanentana amin'ny andian-dahatsoratra Max 7000, toy ny quartus quartus II na Max + Pupu II

2. fanangonana sy simulation: Ento amboary ny volanao handikana ny kaody HDL na schematic amin'ny endrika binary izay ahafahan'ny CPLD manatanteraka.Ity dingana ity koa dia manamarina ireo lesoka synt syntax ary miantoka fa ny lojika dia mitaky ny fangatahana famolavolana.Ataovy setroka ny endrika nanangona ny fampifanarahana ny fampiasany.Tafiditra amin'izany ny tranga fitsapana manohitra ny famolavolana mba hanamarinana ny lojika sy ny fotoana, ny fiantohana azy dia mitondra tena araka ny andrasana alohan'ny hanaovana azy amin'ny fitaovana ara-batana.

3. Fandaharana Hardware Hardware: Mampifandray ny EPM7160ELC84-15 amin'ny fitaovana programa mety.Ity dia mety hampiditra ny fametrahana ny interface jtag miaraka amin'ny fitaovana toy ny byteblastermv, masterblaster, na usb-blaster.Ataovy azo antoka fa ny CPLD dia manam-pahefana tsara ary apetraka amin'ny fomba fanamafisana mety ho an'ny fandaharana, mazàna mampiasa hery herinaratra 5.0 V.

4. Ny fizotran'ny fandaharana: Sokafy ny rindrambaiko fandaharana (toa ny programer Quartus II) ary amboary ny hamantarana ny EPM76060elc84-15 amin'ny alàlan'ny JTAG INTERFICA.Ento ny rakitra fandaharana mety (.pof na .sof) ao anaty rindrambaiko.Ireo rakitra ireo dia misy ny angon-drakitra famolavolana ilaina ilaina hanamboarana ny CPLD.AOKA ATAOVY NY FIKAMBANANA NY FIVAVAHANA ao anaty rindrambaiko hamindrana ny famolavolana ho an'ny CPLD.Manara-maso ny dingana ho an'ny lesoka rehetra ary manamafy ny famenoana fandaharana mahomby.

5. Fanamarinana: Vantany vao vita ny fandaharana, manaova dingana fanamarinana mba hahazoana antoka fa ny CPLD dia miasa tsara ao anatin'ny fampiharana azy.Mety ho tafiditra amin'izany ny fitarihana fitsapana sisintany na fitsapana fampiasa ao anaty rafitra tena izy izay misy ny CPLD.Hamarino fa ny fiasa rehetra dia atao araka izay novolavolaina ary ny fitaovana dia mifandray tsara amin'ny singa hafa ao amin'ilay rafitra.

EPM7160ELC84-15 TORRESS

vidim-fahombiazany

Ny EPM7160elc84-15 dia vahaolana mahomby amin'ny fanakanana ny fahaiza-manao lojika tsy misy vidiny raha tsy misy vidiny lafo vidy izay mifandray amin'ny cplds na fpgas vaovao.Izany dia mahatonga azy ho tsara tarehy amin'ny tetikasa saro-pady sy ho an'ny fampiharana indostria fanabeazana na kely.

Ny fanitsiana tsy voasokitra

Mampiasa teknolojia EEPROM, ny EPM7160elc84-15 dia mitazona ny fanitsiana efa voalamina na dia efa navadika aza ny fahefana.Ity tsy volonta ity dia miantoka ny fahatokisan'ny fitaovana sy ny tsy fitovian-kevitra amin'ny fampisehoana manerana ny tsingerin'ny herinaratra, manafoana ny filàna fahatsiarovana ivelany tsy misy vonjelile ivelany.

Sehatra volavolan-tena malalaka

Ny fitaovana dia manohana ny habetsaky ny volavolan-dalàna momba ny 4.75 v ka 5,25 v, izay manantona ny famatsiana herinaratra isan-karazany ary fiantohana ny fifanarahana amin'ny endrika roa na ny volavolan-dalàna.Ity fahaiza-manao ity dia mahasoa amin'ny tontolo mifangaro mifangaro izay mety tsy hizara ny haavon'ny volavolan-dalàna mitovy ny singa rafitra.

Fampisehoana azo itokisana

Ny fitaovana dia manolotra fampisehoana azo itokisana amin'ny fanemorana ny 15 NS sy ny fanohanana ny fatra ara-bola hatramin'ny 100 MHz.Izany dia miantoka ny fanodinana ara-potoana sy mahomby amin'ny fandidiana lojika, izay mahatonga azy io ho mifanaraka amin'ny fangatahana ara-potoana ao amin'ny fifandraisan-davitra amin'ny fifandraisan-davitra, elektronika automatique ary rafitra fanaraha-maso ny indostria.

EPM7160ELC84-15 Feno fonosana

Latabatra refy vita amin'ny fonosana

marika famantarana	santimetatra
	Min.	Nom.	Max.
ny	0.165	0.172	0.18
A1	0.02	-	-
A2	0.150 typ
D	1.185	1.190	1.195
D1	1.150	1.154	1.158
E2	1.082	1.110	1.138
f	1.185	1.190	1.195
E1	1.150	1.154	1.158
F2	1.082	1.110	1.138
amin '	0.013	-	0.021
c	0.008 typ
f	0.050 typle

Famoahana fonosana

EPM7160ELC84-15 Mpanamboatra

Ny EPM7160ELC84-15 dia amboarina Intel Corporation, Mpitarika manerantany amin'ny teknolojia Semiconductor.Natolotr'i Altera, ity CPLD ity dia lasa ampahany amin'ny portfolio an'ny Intel taorian'ny nahazoana altera tamin'ny taona 2015. Nanomboka teo dia nanohy nanohana ny andian-dahatsoratra Max 7000 i Intel, anisan'izany ny EPM7160elc84-15, ao anatin'ny vondrona Solutions prodice.Ny andraikitry ny Intel dia miantoka ny tombontsoa azo avy amin'ny fenitra manamboatra azy ireo, ny fahatokisana maharitra ary ny fanohanana ny tahirin-kevitra.Na dia sokajiana toy ny tsy fahita firy aza, ny lova navelan'i Intel amin'ny fitaovana lojika lojika toy ny EPM7160elc84-15 dia manohy manompo amin'ny lova sy fampiharana manokana maneran-tany.

Famaranana

Ny EPM7160elc84-15 dia mijoro ho toy ny CPLL iray tena mahay amin'ny injeniera sy ny mpamorona rafitra mitady ny fampidirana lojika mahomby amin'ny programme mahomby.Ny fahatsiarovana miorina amin'ny EEPRom,, ny fanemorana ny fanaparitahana haingana, ary ny fifandraisany amin'ny haavon'ny volavolan-tena marobe dia mahatonga azy ho mafy orina ho an'ny tontolo elektronika samihafa.Natolotry ny lova famokarana Intel ary nanorina endri-javatra toy ny Multivolt I / O sy Jtag, dia manohy manompo amin'ny lova sy rafitra manokana ny fitaovana na dia eo aza ny fanalefahana azy.Na miasa amin'ny automatique amin'ny indostrialy ianao, ny fampiharana na ny fotodrafitrasa an-tariby, na ny fotodrafitrasa telecom, ny EPM7160elC84-15 dia manome fampisehoana azo itokisana sy sanda maharitra.
