Inona ny ep7192sqc160-15?

ny Epm7192sqc160-15 dia ny cpld antonony (fitaovana lojika lojika isan-karazany) avy amin'ny fianakavian'i Max 7000s, natao ho fanaraha-maso lojika azo itokisana amin'ny rafitra misy sy indostrialy.Ity Chip ity dia manolotra Macrocells 192 ary vavahady lojika 3 750 eo ho eo, manome fahafaham-baraka ampy amin'ny fitantanana ny asa lojika.Ahitana ny 124 i / O Pins, ary mihazakazaka amin'ny 5V famatsiana 5V, miaraka amin'ny Multivolt I / O fanohanana ny interface tsara amin'ny 3.3V sy ny rafitra lojika 5V sy 5V sy lojika.Ny maritrano miorina amin'ny rafitra EEProm dia midika fa afaka mamerina azy mivantana amin'ny fizarazarana amin'ny alàlan'ny JTAG ianao, tsy mila singa fanampiny na fahatsiarovana ivelany na fahatsiarovana ivelany.Miaraka amin'ny mari-pahaizana hafainganam-pandehan'ny -15, dia manohana ny famantaranandro ara-teknika hatramin'ny 76.9 MHz, manolotra fampisehoana haingana sy tsy miovaova ho an'ny fampiharana nomerika be dia be.Ny fianakaviana 7000s 7000 dia fantatra amin'ny fampisehoana marim-pototra, fahatsiarovana EEPROM, ary fandidiana volavolan-dalàna mora.

Mitady EPM7192SQCC160-15?Mifandraisa aminay hanamarina ny tahiry ankehitriny, ny fotoana sy ny vidiny.

EPM7192SQCC160-15 CAD Models

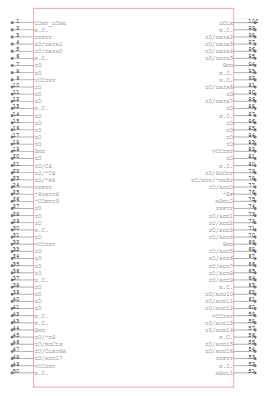

EPM7192SQCC160-15

EPM7192SQC160-15 Fianarana

EPM7192SQCC160-15 3D Model

EPM7192SQCC160-15

192 Macrocells: Ny fitaovana dia ahitana ny Macrocells 192, izay misy singa programam-pandrosoana fototra.Ireo macrocells ireo dia azo amboarina amin'ny fampiharana ny fiasa isan-karazany sy ny fomba fiasa mitambatra ilaina amin'ny famolavolana nomerika.

Eo ho eo amin'ny vavahady lojika eo amin'ny 3,750: Manolotra lojika mitovy amin'ny Gates 3 750 eo ho eo izy io, izay mety ho an'ny lojika mifehy ny antonony, ny milina ara-panjakana, na lojika lozika amin'ny rafitra embeded.

Programmability In-System Via Jtag: Mampiseho fahatsiarovana miorina amin'ny EEProm izay mamela ny famerenam-bokatra mivantana ao anaty rafitra amin'ny alàlan'ny jtag interface jtag mahazatra, manohana ny fenitra IEE 1149.1 sy iee 1532.

Funence Maximency hatramin'ny 125 MHz: Ny lojika anatiny dia afaka miasa amin'ny hafainganam-pandehan'ny famantaranandro hahatratra 125 MHz, manome ny fanodinana haingana ho an'ny fangatahana saro-pady.

Fanemorana ny fampielezana ny 7,5 NS: Ny Chip dia manolotra fanemorana ny fanalefahana ambany amin'ny 7,5 eo ho eo ny nanosecond, niantoka ny valim-pahalalana haingana avy amin'ny fampidirana amin'ny famoahana ny vokatra.

Manohana ny 5V manome am-bava miaraka amin'ny Multivolt I / O: Ny fitaovana dia mihazakazaka amin'ny famatsiana 5v 5v ary manohana ny Multivolt I / O, mamela ny fifandraisan-davitra amin'ny 5V sy 3.3V ho an'ny fampidirana mora amin'ny rafitra mifangaro.

Ny tahan'ny famonosana mivaingana sy famoohana misokatra: Azonao atao ny mifehy ny tahan'ny famantarana famantarana famantarana ho an'ny fampihenana EMI ary safidio ny fihoaram-pefy misokatra ho an'ny tariby-sy lojika na haingam-pandeha.

Ny famoahana endri-javatra enina dia mamela famantarana famantarana: Ireo famantarana fifehezana ireo manerantany ireo dia mamela ny hanafoana na hanafoana ny fipoahana manerana ny banky I / O marobe ho an'ny fitantanana famantarana mahomby.

Flip flip-flip ao amin'ny macrocells: Ny macrocell tsirairay dia ahitana flip-flop izay manohana ny preset, mazava, famantaranandro ary mifehy ny tsirairay, manome fahaiza-miaina tsara amin'ny famolavolana lojika.

Modely ambany: Ny fitaovana dia ahitana ny endri-javatra fitahirizana herinaratra izay afaka manapaka ny fanjifana herinaratra macrocell amin'ny 50% mahery, izay mahasoa amin'ny fampiharana mahomby.

Jtag Faritra fanandramana fanandramana : Fitaovana misy Macrocells 128 na mihoatra, toa an'io, asio fampisehoana fanandramana feno fetra feno ho an'ny diagnostika amin'ny birao sy ny fanamarinana.

Security Bit ho an'ny fiarovana: Ny sombim-piarovana programa dia miantoka fa ny famolavolana anatiny dia tsy azo vakiana na adika, fiarovana ny fananana ara-tsaina.

Pci-mifanentana I / O: Ny firafitra I / O dia natao hanatratrarana ireo fepetra takian'ny PCI, izay manome fifampiraharahana mivantana amin'ny rafitra mifototra amin'ny PCI.

Ny hafanana amin'ny hafanana 0 ° C hatramin'ny 70 ° C: Ny haben'ny mari-pamam-paritra ara-barotra mahazatra dia mahatonga ity fitaovana ity mety ho an'ny ankamaroan'ny fampiharana anatiny sy mifehy ny tontolo iainana.

EPM7192SQC160-15 Pinout Diagram

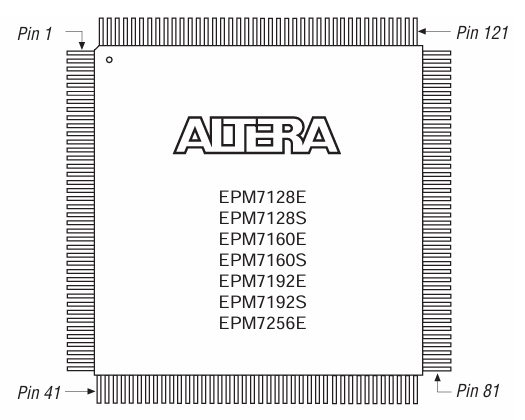

Ity diagram ity dia mampiseho ny fandaharana PIN ho an'ny EPM7192SQc160-15 sy fitaovana mitovy amin'ny ALTE MAX 7000.Ny Chip dia manana pin-bita 160 nalamina manodidina ny lafiny efatra amin'ny fonosana QFP square.Ny Pin 1 dia manomboka eo amin'ny zoro ambony sy ny isa mankany an-tampon-tany ary ny isa dia mandehandeha manodidina ny sombin-tany.Ny lafiny tsirairay dia manana pins 40.Ny teboka kely eo amin'ny marika ambony ankavia 1, izay manampy amin'ny fametrahana tsara.Ny anarana Chip ao afovoany dia mampiseho fa mifanaraka amin'ny modely hafa ao amin'ny fianakaviana iray ihany.Ity laminasa ity dia manome fifandraisana I / O maro ary ilaina amin'ny famolavolana lojika sarotra.

Diagram Max 7000s

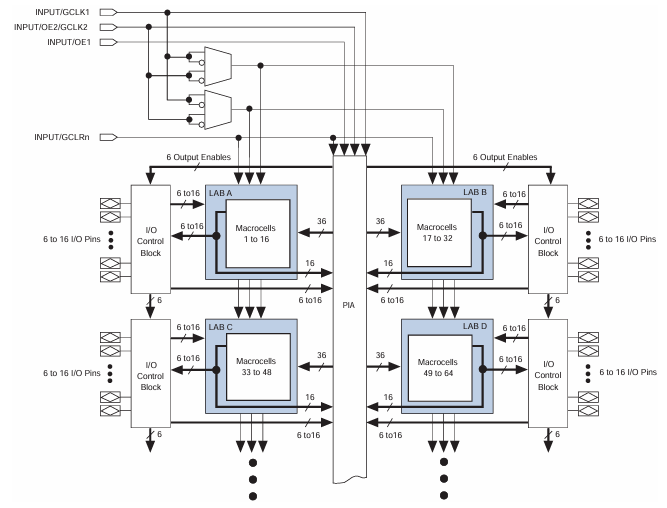

Ity diagram ity dia mampiseho ny firafitry ny anatiny 7000s cpld, ao anatin'izany ny epm7192sqc160-15.Ny sôkôlà dia mizara ho fizarana efatra lehibe antsoina hoe sakana lojika (lab a to d).Ny lab tsirairay dia manana Macrocells 16, izay singa lojika kely ampiasaina hananganana faritra nomerika nomerika.Miaraka, ireo lamb ireo dia miatrika ny lojika lojika sarotra.

Any afovoany no fomba fiasa inconnect programmable (PIA), izay mampifandray ny labo rehetra ary mamela azy ireo hizara data.Ny laboratoara tsirairay dia mandefa sy mandray famantarana amin'ny alàlan'ny fantsona 36, ​​manome làlan-kaleha malalaka eo amin'ny sakana lojika.Manodidina ny sisiny, misy ny sakana mifehy ny sakana izay mifandray amin'ny 6 ka hatramin'ny 16 i / o Pins amin'ny lab tsirairay, izay mamela ny fitaovana hampifandray amin'ny faritra hafa amin'ny rafitra iray.

Any amin'ny tampony, ny famantarana ny fifehezana manerantany dia toy ny famantaranandro sy ny vokatra azo aseho.Ireo famantarana ireo dia manampy amin'ny fitantanana ny fomba handehanan'ny angon-drakitra ao anaty sôkôlà ary rehefa mavitrika ny vokatra.Amin'ny ankapobeny, ny diagram dia mampiseho ny fomba handraisan'ny EPM7192SQc160-15 ny lojika sy ny fifandraisany hanohanana ny endrika nomerika mahazatra.

EPM7192SQCC160-15 voafaritra

Type	fikirana
mpanamboatra	Altera
ANDIAN-DAHATSORATRA	Max® 7000s
Packaging	lovia
Sata part	lany andro
Karazana program	Ao amin'ny rafitra programmable
Fanemorana ny fotoana tpd (1) max	15 ns
Voltage famatsiana - anatiny	4.75v ~ 5.25v
Isan'ny singa lojika / barazy	12
Isan'ny Macrocells	192
Isan'ny vavahady	3750
Isan'ny I / O	124
Mari-pana	0 ° C ~ 70 ° C (ta)
Typeing Type	Tendrombohitra
Fonosana / tranga	160-BQFP
Package mpamatsy mpamatsy	160-pqfp (28x28)
Laharana vokatra fototra	Fizarana epm7192

EPM7192SQC160-15 fampiharana

Logic logic lozika

Ny EPM7192SQC160-15 dia mety amin'ny fanamboarana ireo fitaovana nomerika samihafa amin'ny rafitra embeded.Azo ampiasaina amin'ny fitantanana ny fifandraisana eo amin'ny microcontrollers, ny sôkôlà, ary ny fitaovana amin'ny alàlan'ny fitantanana ny adiresy, ny fifehezana bus, ary ny fanitsiana ny fitateram-bahoaka, ary ny fanitsiana ny fitrandrahana bus, ary ny fotoana tsy ilaina.

Milina ara-panjakana sy fifehezana lojika

Miaraka amin'ny Macrocells 192, ny sôkôlà dia mety tsara amin'ny fampiharana ny milina ara-panjakana mahazatra sy ny fitantanana ny lojika.Matetika ampiasaina amin'ny asa famokarana automation, mpanara-maso môtô, ary rafitra fanaraha-maso ara-potoana izay mitaky ny fifanakalozana ara-panjakana azo itokisana sy azo averina.

Fifandraisana an-tsoratra momba ny fifandraisana

Ity CPLD ity dia azo atao fandaharana mba hamoronana na handika ny protocols serasera toy ny UART, SPI, I²C, na endrika andian-tsoratra mahazatra.Izany dia ahafahana fanamafisana sy fanovana mora tsy misy fanovana ny fitaovana, ka mahatonga azy ho sarobidy amin'ny fifampiraharahana fifandraisana.

Fanolorana nomerika nomerika

Noho ny fanemorana ny hafainganam-pandehany sy ny fanemorana ny lojika haingana dia afaka miatrika asa fanodinana famantarana tsotra toy ny sivana, haingam-pandeha, na fanalefahana sisiny alohan'ny hanatratrarana ny processor na dsp.

Fandikana interface sy ny hajia

Ny fahaizan'i Multivolt I / O dia manohana ny laharana faha-3,3V sy 5V.Izany dia mahatonga azy io ho tsara amin'ny famolavolana izay misy singa miasa amin'ny haavon'ny volonta samihafa, mamela ny fandikana volavolan-tena sy mahomby.

Fanavaozana haingana ny prototyping sy ny rafitra rafitra

Azonao atao ny mampiasa ity sombin-tsofina ity amin'ny rafitra izay mety mitaky fanavaozana matetika ny lojika.Ny firafitry ny Eeeprom sy ny interface tsara ao amin'ny Jtag programming dia ahafahana mamerina ny lojika na dia tafangona aza ny birao.

Fitsapana sy fitiliana ambaratonga board

Miaraka amin'ny fanohanana sisintany amin'ny alàlan'ny JTAG, dia hizaha ny fifandraisana eo amin'ny sôkôla amin'ny PCB tsy mila probes.Mahasoa izany mandritra ny famokarana sy ny diagnostika amin'ny sehatra an-tsaha mba hahitana ireo karatra na olana ara-pivavahana.

EPM7192SQC160-15 ampahany mitovy

• EPM7192EQC160-20 (Altera)

Ity fitaovana ity dia avy amin'ny andian-dahatsoratra Max 7000 mitovy ary manolotra ny lojika mitovy, 192 Macrocells ary 124 i / O Pins ao anaty fonosana 160-pin PQFP.Izy io dia miasa amin'ny haingam-pandeha haingana kokoa amin'ny -20, midika izany fa misy fahatarana ny fanaparitahana lava kokoa (~ 20 NS), fa mbola misy ny filàn'ny teti-dratsy tsy misy fotoana.Izy io dia safidy tsara ho an'ny fangatahana izay zava-dehibe ny valin-teny lojika, fa ny fandaharam-potoana haingana dia tsy laharam-pahamehana, mahatonga azy ho tsara indrindra amin'ny tetikasa saro-pady izay mbola mila fitoviana.

• EPM7192SQI160-10N (Altera)

Ity ampahany ity dia lojika ihany koa miaraka amin'ny EPM7192SQC16065, manolotra isa mitovy amin'ny Macrocells sy I / OS.Na izany aza, mampiasa kilasy hafainganam-pandeha hafa, izay manohana ny fandidiana haingana kokoa amin'ny fotoana fanatsarana (10 ny fanemorana ny fampielezana 10).Izy io koa dia manohana ny mari-pana be dia be avy amin'ny -40 ° C ka hatramin'ny 85 ° C, ka mahatonga azy ho solon'ny fampiharana indostrialy na ivelany.Izany dia mahatonga azy io ho tsara rehefa ilaina ny haingam-pandeha ambony sy ny tontolo iainana avo lenta.

• Fizarana epm7192sqc160-7 (Intel)

Raha ny karazany hafainganam-pandehan'ny hafainganam-pandehan'ny EPM7192SQc160-15, ny dikan-teny -7 dia manolotra ny fampisehoana haingana indrindra ao amin'ny fianakaviana, miaraka amin'ny fampielezana ny fanaparitahana hatramin'ny 7.5 NS.Izy io dia mitazona ny fanitsiana ny PIN, ny haben'ny herinaratra ary ny lojika, ny fanolorana ny fanoloana ny hazakazaka ho an'ireo izay mitady haingana kokoa noho ny fandaharam-potoana sy ny takian'ny volavolan-dalàna.Izany no mahatonga azy io ho safidy tsara indrindra amin'ny famolavolana mitsikera izay mila valim-pahalalana haingana kokoa raha mijanona ao anaty dian-tongotra mitovy ihany.

EPM7192SQCC160-15 Dingana fandaharana

1. Ampidiro ny fomba ISP

Ny dingana voalohany dia ny famindrana ny fitaovana ao amin'ny ISP (fandaharana rafitra).Izany dia atao amin'ny alàlan'ny fidirana Jtag.Indray mandeha amin'ny fomba ISP, ny Pins ny I / O rehetra ao amin'ny fitaovana dia napetraka ao anaty maoderina Tri-fanjakana azo antoka mba hisorohana ny fitsabahana lojika tsy misy fepetra mandritra ny fandaharana.Ity fanombohana ity dia matetika amin'ny 1 millisecond.

2. Hamarino ny ID-fitaovana

Ny ID Silicon tsy manam-paharoa iray dia ampidirina ao anaty fitaovana mba hanamarinana fa ny modely marina alohan'ny hanombohan'ny fandaharana.Ny rafitra dia miova amin'ny toromarika novakiana ary namerina ny ID tamin'ny alàlan'ny TDo (Data Data Data).Ity fizahana ity dia miantoka fa ny fitaovana fandaharana dia mifandray amin'ny CPLD havanana ary manalavitra ny fahadisoana toa ny fanoratana ampahany hafa.

3. Famafana lehibe

Ny famafazana be dia be dia manala ny angon-drakitra voatahiry teo amin'ny fahatsiarovana an'i Eeprom ny CPLD.Manomana ny sôkôlà izany hahazoana fanitsiana vaovao.Ny didim-pitsarana dia manomboka ny praiminisitra izay maharitra mandritra ny 100 milliseconds, raha ny fiantohana ny rehetra ny sela rehetra.

4. Program EEPROM

Ny angon-drakitra fanamafisana vaovao dia entina ao anaty fitaovana amin'ny alàlan'ny adiresy sy ny angon-drakitra amin'ny alàlan'ny seranan-tsambo Jtag.Ny sela fahatsiarovana tsirairay dia nosoratana tsirairay, ary misy pulse programming ampiharina aorian'ny tsingerin'ny fanoratana mahomby.Ity dingana ity dia mamaritra ny rafitry ny lojika izay hampiasa ny CPLD rehefa miasa.

5. Hamarino ny EEPROM

Aorian'ny fandaharam-potoana dia manao dingana fanamarinana ny fitaovana.Tafiditra ao ny famakiana ny toerana misy ny fitadidiana efa vita sy nampitaha ny soatoavina famoahana ireo angon-drakitra.Raha tsy mahomby ny fanamarinana dia tsy maintsy averina ny dingana.Ity dingana ity dia manome antoka fa vita soa aman-tsara ny konfigurasi.

6. Fivoahana ny fomba ISP

Vantany vao vita ny fanamarinana, dia misy baiko farany navoaka mba hivoahana ny fomba ISP.Ny fitaovana dia mihemotra ny I / O Pins ary mamerina ny fandidiana mahazatra.Ity tetezamita ity dia mitentina 1 millisecond ary mamita ny tsingerin'ny fandaharana ao anaty rafitra.

EPM7192SQCC160-15 Dimensions fonosana

• Haben'ny vatana: 28mm × 28mm

• Fototry ny fonosana: 3.4mm

• PIN PINCH: 0.65mm

EPM7192SQC160-15 Mpanamboatra

Ny EPM7192SQC160-15 dia noforonina tamin'ny voalohany Altera Corporation, orinasa fantatra amin'ny fitaovana lojika lojika mandroso.Tamin'ny taona 2015, i Altera dia nahazo Intel Corporation, ary ny fitaovana izao dia tafiditra ao anatin'ny vondrona solutions programme vita amin'ny intel ao ambanin'ny fianakaviana CPLD 7000s.Ny Intel dia manohy manohana ny vokatra Legacy Altera, na dia ny EPM7192SQCC160-15 aza dia voasokajy ho tsy feno amin'ny ankamaroan'ny katalaogy ofisialy.Na dia eo aza ny sata tsy nampoizina, ny lazan'i Intel dia ny lazan'i Intel ho an'ny fahatokisan-tena sy ny lovan'i Altera amin'ny vahaolana lojika avo lenta dia miantoka ny fangatahana sy ny fisian'ny mpaninjara-bady.

Famaranana

Ny EPM7192SQc160-15 dia sombin-tsofina mahasoa sy mora azo amin'ny fitantanana ny asa fifehezana nomerika amin'ny rafitra elektronika maro.Manome hery lojika ampy ho an'ny asa toy ny fananganana milina mahazatra, fitantanana famantarana ary mampifandray fitaovana samihafa.Manohana ny haavon'ny volavolan-tena isan-karazany izy io, miasa amin'ny hafainganam-pandeha haingana, ary azo havaozina mora foana amin'ny alàlan'i JTAG.Ny famolavolana anatiny dia ahafahan'ny fikorianam-bolo malefaka sy ny fiovana lojika mora.Na dia efa tsy mitsahatra aza izany, dia mbola safidy lehibe ho an'ny tetikasa taloha na mitohy, ary azo soloina ny sôkôla mitovy izay manohana ny fanohanana haingana kokoa na malalaka kokoa.
