EPM7256SQC208-10 Guide: Endri-javatra, Pinout, fandaharana, fampiharana ary Datasheet

Ity torolàlana ity dia momba ny EPM7256SQC208-108Avy amin'ny fianakaviana 7000 7000 taona ary fantatra fa mifady haingana sy azo itokisana ary mora ny fandaharana mandritra ny efa ao anaty fitaovana iray.Ity lahatsoratra ity dia manazava ny zavatra ataon'ilay chip, ny fomba fiasa ao aminy, izay ampiasaina, ary ny antony maha-safidy tsara azy raha mila fitaovana lojika matanjaka sy mora vidy ho an'ny tetik'asa ianao.

katalaogy

EPM7256SQC208-10

ny Epm7256sqc208-10 Ny ampahany amin'ny Intel's (Altera) Max® 7000s) dia mianakavy 7000s, fampisehoana avo lenta iray fantatra amin'ny fandaharam-potoanan'ny fahababoana sy ny fahaiza-manaon'ny lojika.Ity modely ity dia mirehareha ny vavahady azo ampiasaina 5000 ary ahitana makrocells 256, nopotehina ao anaty fonosana plastika 208-pin lemaka (PQFP).Izy io dia miasa mandritra ny 128.2 MHz ary manohana ny volavolan-dalàna 5.0 v, miaraka amin'ny fanemorana ny mari-pahaizana farany 7,5 sy ny valin'ny fiakaran'ny rivotra ary 70 ° C.Ny endri-javatra iray lehibe dia ny fandaharam-potoanan'ny rafitra ao amin'ny rafitra amin'ny alàlan'ny IEEE STD naorina.1149.1 Interface jtag, manome ny fanamafisana mavitrika.Ny fitaovana 7000 7000 dia namboarina tamin'ny alàlan'ny teknolojia Advanced CMMOD, manolotra endri-javatra toy ny PIN-to-PIN DELY STEMBE haingana toy ny 5 NS sy Consties matetika izay mahatratra hatramin'ny 175.4 MHz.Ny fianakaviana dia manolotra safidy maro isan-karazany ary namboarina miaraka amin'ny flip-flip-flip-flops programmellAnkoatr'izay, dia ahitana ny Security Security amin'ny fiarovana ny fisainana manan-tompo.

Raha mila vahaolana lojika mivaingana ny fikambananay, ny EPM7256SQC208-10 dia safidy azo itokisana, koa mifandraisa aminay anio mba hahazoana antoka ny baikonao betsaka.

EPM7256SQC208-10 Models CAD

EPM7256SQC208-10 Symbol

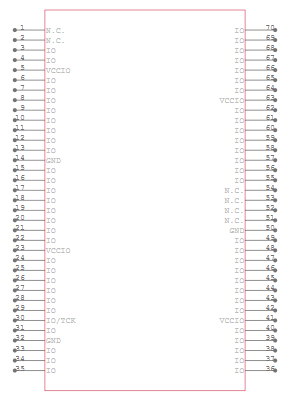

EPM7256SQC208-10 Fandraisana tongotra

EPM7256SQC208-10 Model 3D

EPM7256SQC208-10 endri-javatra

• Love lojika avo lenta: Ny EPM7256SQc208-10 dia manome vavahady 5.000 azo ampiasaina ary misy makrocells 256.Ity fahaiza-manao lojika avo ity dia tsara indrindra amin'ny fanatanterahana ny faribolana sy ny fampidirana lojika mahomby amin'ny famolavolana compact.

• Fampisehoana haingana: Miaraka amin'ny fatran'ny 128.2 MHZ ambony indrindra sy ny fanemorana ny fampielezana ny 7,5 NS, ity CPLD ity dia miantoka ny fanodinana haingana sy ny fotoana famaliana haingana, tsara ho an'ny fampiharana haingam-pandeha avo lenta.

• Ny fandaharana rafitra rafitra (ISP): Namboarina tamin'ny IEEE STD.1149.1 Interface jtag, ny fitaovana dia mamela ny fandaharana amin'ny rafitra sy ny fitsapana tsy ilaina amin'ny fanesorana ara-batana, manamora ny fampandrosoana sy fanavaozana.

• Architected maritrano: Mampiasa ny maritrano faharoa an'ny Altera sy namboarina niaraka tamin'ny teknolojia CMOD

• Fitantanana herinaratra: Ny fitaovana dia ahitana ny fomba fitehirizana herinaratra azo ampiasaina izay mety hampihena ny fanjifana herinaratra amin'ny 50% isaky ny 50%

• Endri-javatra fiarovana: Ny fiarovana fiarovana azo ampiasaina dia manome fiarovana amin'ny fidirana tsy nahazoana alàlana sy fandikana ny famolavolana manan-danja, hiarovana ny fananana ara-tsaina mahomby amin'ny fomba mahomby.

• Ny toe-javatra fandidiana malalaka: Miasa amin'ny 5.0 v sy mahavita miasa amin'ny hafanana hatramin'ny 70 ° C, ity cpl ity ity mba hifanaraka amin'ny toe-piainana isan-karazany, izay mety ho an'ny fampiharana ara-indostria sy ara-barotra.

• Flexible I / O fenitra : Manohana ny fandidiana Multivolt ™ I / O Interface, mifanaraka amin'ny rafitra 3.3 v sy 5.0 v sy 5.0 v.Ity fandanjalanjana ity dia mamela ny fampidirana seamless miaraka amin'ny fitaovana efa misy sy vaovao, mampihena ny fahasarotan'ny rafitra sy ny vidiny.

• Fanohanana ny famolavolana: Ny EPM7256SQc208-10 dia tohanan'ny fitaovana famolavolana sy fandaharam-potoam-barotra isan-karazany, manatsotra ny fizotran'ny fampandrosoana ary mamela ny hifantoka amin'ny fanavaozana fa tsy olana mifanaraka amin'ny olana.

EPM7256SQC208-10 Pinout Diagram

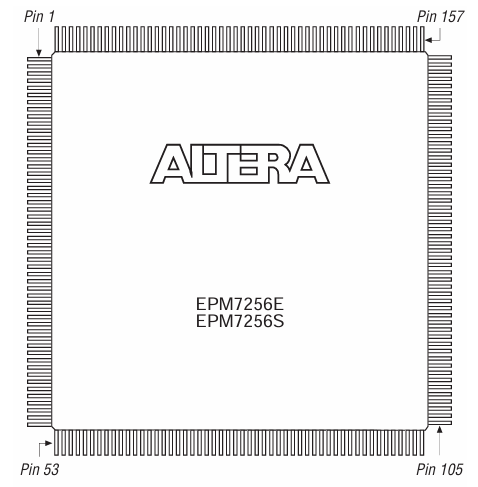

Ity diagona ity dia mampiseho ny laminasa PIN ho an'ny EPM7256SQc208-10 avy amin'i Altera.Ny chip dia manana pinony 208, nalamina tamin'ny lafiny efatra rehetra tao anaty endrika iray.Ny Pin 1 dia manomboka eo amin'ny zoro havanana havia ary ny isa dia mandehandeha amin'ny làlan-java-bolo, miankavia miankavia, miankavia miankavia mankany Pin 53, ary eo am-pototry ny pin 107, ary miverina amin'ny farany havanana.Manampy anao hahalala ny toerana hanombohana sy ny fomba hametrahana ny sôkôlà amin'ny birao iray.Ny anarana ao afovoany, "EPM7256E / EPM7256S", dia midika hoe miasa ho an'ny dikan-teny SCIP ireo Layout.Zava-dehibe io sary io rehefa mampifandray ny fahefana, famantarana, na fandaharana fandaharana mankany amin'ny sombin-tsofina.

EPM7256SQC208-10 diagram

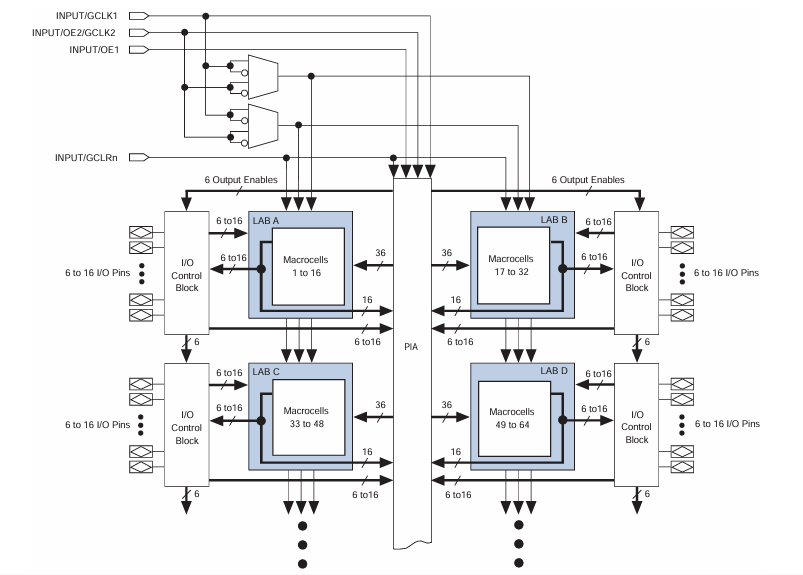

Ny sary sakana amin'ny EPM7256SQc208-108-10 dia mampiseho ny fomba ametrahana ny sôkôlà mba hikarakarana ny asa lojika nomerika.Manana barazy lojika efatra antsoina hoe Lab A, B, C, ary D. Ny sakana tsirairay dia misy 16 Macrocells 16, izay singa fototra fototra izay manao ny asa lojika.Ka amin'ny fitambarany, misy Macrocells 64 ao anaty sôkôlà.Manodidina ireo sakana lojika ireo dia ny sakana mifehy ahy, izay mampifandray ny sombin-tsofina amin'ny tontolo ivelany amin'ny alàlan'ny fidirana sy ny famoahana azy.Ny fanakanana fifehezana tsirairay dia maharesy 6 ka hatramin'ny 16 pinony, ny famelana famantarana dia miditra na ivelan'ny sôkôlà raha ilaina.

Any afovoany no fomba fiasa inconnect programmable (PIA), izay manao toy ny rafitra arabe, ny famelana ny sonia dia mifindra eo amin'ny sakana lojika sy i / O Pins.Izany dia ahafahanao mandefa data na inona na inona ilainao amin'ny famolavolana anao.Any amin'ny farany havia, ny sary dia mampiseho ny fampidirana mifehy ny fifehezana toy ny famantaranandro manerantany (GCTK), ny famoahana azy, ny famoahana (OE), ary mazava (GCLR).Ireo famantarana ireo dia manampy amin'ny fitantanana ny fotoana sy ny fihetsiky ny faribolana lojika manerana ny sombintsombiny.

EPM7256SQC208-10 manokana

Type	fikirana
mpanamboatra	Altera / Intel
ANDIAN-DAHATSORATRA	Max® 7000s
Packaging	lovia
Sata part	lany andro
Karazana program	Ao amin'ny rafitra programmable
Fanemorana ny fotoana tpd (1) max	10 NS
Voltage famatsiana - anatiny	4.75v ~ 5.25v
Isan'ny singa lojika / barazy	16
Isan'ny Macrocells	256
Isan'ny vavahady	5000
Isan'ny I / O	164
Mari-pana	0 ° C ~ 70 ° C (ta)
Typeing Type	Tendrombohitra
Fonosana / tranga	208-BFQFP
Package mpamatsy mpamatsy	208-pqfp (28x28)
Laharana vokatra fototra	Epm7256

EPM7256SQC208-10 Fampiharana

Automatique indostrialy

Ny EPM7256SQc208-10 dia ampiasaina be dia be amin'ny rafitra automation indostrialy.Ny valan-javaboary avo lojika sy ny fampisehoana haingana dia mamela ny asa fifehezana sarotra, mifanelanelana amin'ny sensor sy mpikarama.Ity CPLLD ity dia mety amin'ny fanatsarana ny fitrandrahana sy ny fahombiazan'ny famokarana famokarana, rafitra fanaraha-maso ny fizotran-javatra, ary ny fampiharana robotic.

fifandraisan-davitra

Ao amin'ny fifandraisan-davitra, ity dia miavaka amin'ny CPLD ity amin'ny fitantanana ny angon-drakitra sy ny tsy fivadihana manerana ny tambajotra.Manohana ny fiasana toy ny fiovam-po sy ny lalana ary ny fanodinana ao amin'ny switch sy ny fanodinana, ny fiantohana ny fotodrafitrasa momba ny fahasambarana sy ny fahombiazan'ny serasera sy mahomby.

Automative Systems

Ao amin'ny indostrian'ny fiara automotion, ity fitaovana ity dia manampy amin'ny fahatokisana sy ny fahababoana ny rafitra toy ny vondrona fitantanana ny motera, ny rafitra infotainment, ary ny teknolojia fanampiana an'ny mpamily.Ny zava-bitan'ny herim-pony eo ambanin'ny toe-javatra miovaova dia mahatonga azy mety amin'ny fampiharana fitsikerana.

Fitaovana fitsaboana

Ny fahatakarana sy ny fandaharam-potoanan'ny EPM7256SQc208-1080 dia manatsara azy amin'ny fitaovana ara-pitsaboana, izay zava-dehibe ny fifehezana marina sy azo itokisana.Izy io dia ampiasaina amin'ny fitaovana hanaraha-maso ny vitaly manam-paharetana, fitantanana ireo zavamaneno diagnostika, ary ny fanaterana ny fitsaboana.

Aerospace sy fiarovana

Ao amin'ny Aerospace sy ny fiarovana, ny EPM7256SQc208-108-10 dia miasa amin'ny rafitra izay mitaky fahatokisana sy fampisehoana avo lenta, toy ny serasera satelita, ny fanaraha-maso ny SIDA, ary ny fanaraha-maso ny tafika.Mahasoa ny fahafahany miasa amin'ny toe-javatra tafahoatra.

Institutionse sy fikarohana momba ny fampianarana

Ity CPLD ity dia malaza amin'ny toe-javatra fanabeazana sy tetik'asa fikarohana, izay misy ny fanavakavahana sy ny fahafaha-manara-penitra ary manamora ny fanandramana amin'ny famolavolana nomerika sy ny elektronika.Izany dia mamela ny prototype ary hizaha toetra ny lojika isan-karazany amin'ny fomba mahomby.

EPM7256SQC208-10 ampahany mitovy

• EPM7256ERM208-12

• Epm7256sqc208-15

• Epm7256eqc160-20

EPM7256SQC208-10 dingana fandaharana

1. Ampidiro ny fomba ISP

Ity dingana voalohany ity dia manan-danja rehefa mifindra ny CPLD amin'ny fomba fiasa mahazatra amin'ny fandaharana rafitra (ISP).Zava-bita izany amin'ny fandefasana baiko manokana amin'ny alàlan'ny fidirana Jtag.Mandritra io dingana io, ny Pins I / O rehetra amin'ny CPLD dia voatondro (kilemaina) mba hialana amin'ny fitsabahana na fifanolanana amin'ny singa hafa.Ny tetezamita mankany amin'ny fomba ISP dia manomana ny fitaovana ho an'ny fandaharana azo antoka ary maharitra 1 millisecond.

2. Hamarino ny ID

Indray mandeha amin'ny fomba ISP, ny rafitra dia manatanteraka ny taratasim-bola mba hiantohana fa ny fitaovana mety dia voalamina.Tafiditra amin'izany ny famakiana ny ID Silicon tokana an'ny fitaovana amin'ny alàlan'ny Interface jtag.Ity dingana ity dia tsara amin'ny fanamarinana fa halefa any amin'ny fitaovana mety ny baiko sy ny angon-drakitra, ny fisorohana ny programa diso sy ny mety ho fanimbana fitaovana.

3. Famafana lehibe

Alohan'ny handraisana anjara ny angon-drakitra vaovao dia tsy maintsy ho voafafa ny angon-drakitra misy ao anaty CPLD.Ny halavam-pandrefesana dia manary tsara ny sela rehetra misy ao anaty fitaovana.Izany dia atao amin'ny famindrana ny torolàlana famafana ary avy eo mampihatra pulse 100 millisecond izay mamafa ny sombin-tsofina manontolo.Zava-dehibe ity dingana ity mba hiantohana fa tsy misy sisa tavela amin'ny fanitsiana taloha manelingelina ny fandaharana vaovao.

4. Program

Ity dingana ity dia misy ny fandaharam-potoam-pandrosoana ny CPLL izay misy ny angon-drakitra vaovao vaovao voasoratra ao anaty fitaovana.Ny angon-drakitra sy ny adiresy mifanandrify dia mifindra ao anaty fitaovana amin'ny alàlan'ny Interface jtag.Ny adiresy sy ny mpivady data dia mitaky fandaharam-potoam-pandrosoana mba hiantohana ny angon-drakitra voasoratra ao amin'ny sela fahatsiarovana tsy misy vesatry ny CPLD.Ity dingana ity dia averina isaky ny teboka data tsirairay manerana ny sarintanin'ny fitadidiana ny fitaovana.

5. Hamarino

Ny fandaharana taorian'ny fandaharana, dia ilaina ny manamarina fa ny angon-drakitra dia voasoratra tsara tamin'ny fitaovana.Ity dingana fanamarinana ity dia misy ny famakiana ny angon-drakitra voarindra avy amin'ny adiresy tsirairay ary ny fampitahana azy amin'ny angon-drakitra fidirana tany am-boalohany.Ity dingana ity dia manome antoka ny tsy fivadihana data ary manamafy fa ny fahombiazan'ny fandaharana dia nahomby nefa tsy nisy lesoka.

6. Fivoahana ny fomba ISP

Ny dingana farany amin'ny fizotran'ny fandaharana dia ny fivoahana ny làlan'ny ISP ary avereno ny cpld amin'ny fomba fiasa mahazatra.Izany dia atao amin'ny alàlan'ny fandefasana baiko hafa amin'ny alàlan'ny fidirana Jtag.Rehefa mivoaka ny fivoahana mahomby, ny Pins I / O dia averina, ary ny fitaovana dia manohy ny fiasa mahazatra.Ity dingana ity koa dia matetika misy millisecond eo ho eo.

EPM7256SQC208-10 tombony

Ny fanitsiana tsy voasokitra

Ny EPM7256SQc208-10 dia mampiasa teknolojia EEPROM, ahafahany mitahiry ny konfikany maharitra.Ity natiora tsy voatabia ity dia midika fa ny fitaovana dia tsy mila mamerina ny angon-drakitra fanitsiana amin'ny fahatsiarovana ivelany isaky ny misy ny heriny.Izany dia miteraka fotoana fanombohana haingana kokoa ary mampihena ny fahasarotan'ny ankapobeny ny famolavolana hardware amin'ny fanesorana ny filana singa fitahirizana fanampiny.

Ny fandaharana rafitra rafitra (ISP)

Iray amin'ireo endri-javatra fijerena ny EPM7256SQc208-10 dia ny fanohanan'izy ireo ny programme rafitra ao anaty rafitra.Izany dia mamela ny fitaovana ho voalamina sy averina naorina rehefa vita amin'ny fampiharana farany tsy mila esorina ara-batana.Ity fahaiza-manao ity dia manatsara ny fanavaozana sy fanovana, manome fahafaham-po sy fanamorana ny fampiasana mandritra ny fampandrosoana sy mandritra ny fiainana ny fiainana.

High I / O Logic sy lojika

Ny fitaovana dia manolotra loharanom-bola lojika lehibe sy i / O Pins, miaraka amin'ny 256 Macrocells sy mpampiasa 164 164 I / O Pins.Ity fanisana avo lozika sy lojika ity dia ahafahan'ny fampidirana ny asa marobe amin'ny sombin-tsofina iray, manamora ny famolavolana sarotra kokoa raha toa ka mifehy ny habaka amin'ny PCB.Ity tombony ity dia mahasoa amin'ny fampiharana izay misy ny habakabaka amin'ny alàlan'ny saram-borona sy ny fampiasa isan-karazany dia zava-dehibe.

Fanembonana haingana

Miaraka amin'ny fanemorana ny pin-pin-to-pin-pin-pin-doha fotsiny ny 10 NS, ny EPM7256SQc208-108-10 dia afaka manao asa lojika haingam-pandeha haingam-pandeha.Ity fotoam-panapahana haingana ity dia lehibe amin'ny fampiharana izay mitaky fahaiza-manao haingana haingana, toy ny serasera haingam-pandeha na fanodinana avo lenta, miantoka fa ny rafitra dia mihaona amin'ny fenitra stressent.

Fampitoviana be dia be

Ny EPM7256SQc208-10 dia natao ho mora vidy amin'ny alàlan'ny fifampiarahabana amin'ny volavolan-dalàna, ny fanohanana ny hetsika anatiny amin'ny 3.3 V. Ity fitaovana ity dia mamela ny mpandika teny sy ny 5 v sy 5

EPM7256SQC208-10 Dimy Dimensions

• Karazana fonosana: 208-bfqfp (fonosana plastika plastika)

• Isan'ny pins: 208 no mitarika

• Haben'ny vatana (l × w): 28 mm × 28 mm

• Fomba fametrahana: Tendrombohitra Teknolojia (SMT)

• Mitarika pitch: Matetika 0.5 mm eo anelanelan'ny pins (fenitra ho an'ny bfqfp)

• Fitaovana fonosana: Plastika

• Ny hateviny: Manodidina ny 3.5 mm (Varies kely avy amin'ny mpanamboatra)

• Toetran'ny termal: Tsy misy pad pad;Fisaraham-bolo mahazatra amin'ny alàlan'ny birao

• Tray packaging: Natolotra tao amin'ny Trays for Boky momba ny fikarakarana sy ny famokarana pick-and-toerana

EPM7256SQC208-10 Mpanamboatra

Ny EPM7256SQC208-10 dia novolavolaina sy novokarin'i Altera Corporation, mpisava lalana mpitovo izay manana fitaovana lojika misy programa izay fantatra amin'ny andian-dahatsoratra misy an'i CPLD 7000 7000.Tamin'ny taona 2015, i Altera dia nahazo Intel Corporation, iray amin'ireo mpanamboatra semiconductor lehibe indrindra manerantany.Hatramin'ny fahazoana azy, ny Intel dia nanohy nanohana sy nampiditra ny teknolojia CPLD sy FPGA sy FPGA ao anatin'ny tarika misy azy.Ny EPM7256SQc208-10 dia maneho ny lova Intel amin'ny fanolorana ny vahaolana lojika avo lenta, rafitra lojika lojika namboarina ho an'ny indostria ara-indostria sy ny fifandraisan-davitra ary ny fampiharana napetraka.Na dia izao aza dia voasokajy ho tsy feno, dia maneho ny fanoloran-tena nataon'i Intel ny fitaovana lojika azo itokisana sy azo itokisana.

Famaranana

Ny EPM7256SQc208-10 dia sombin-tsofina sy azo itokisana izay manampy amin'ny fanaovana rafitra nomerika mihazakazaka tsara.Mamonjy herinaratra izy io, manohana ny volonta samihafa, ary mamela anao handamina izany rehefa efa napetraka, izay mora ny fanavaozana.Na dia sombin-kibo be aza izao, ny hafa mbola mampiasa azy satria miasa tsara amin'ny karazan-tsarintany isan-karazany.Raha mila sombin-tsofina mafy ianao amin'ny fifehezana lojika amin'ny famolavolana anao, dia safidy lehibe ity iray ity.Mifandraisa aminay anio raha te handidy azy io ianao.
