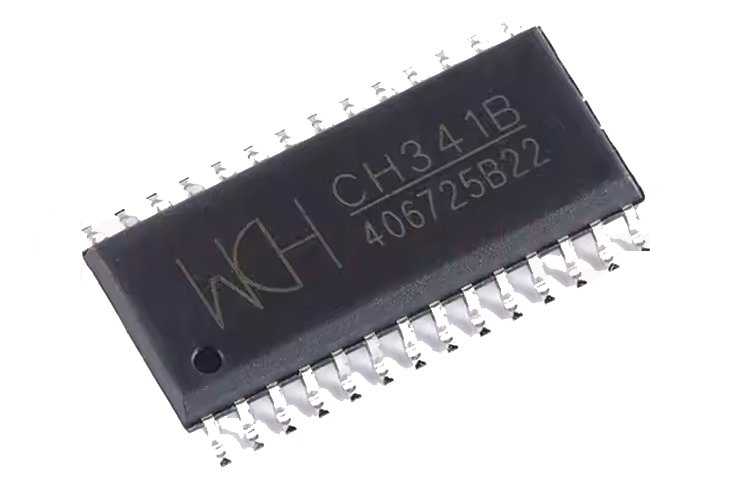

Mitrandraka ny USB Speed ​​Usb High-Speed ​​Usb amin'ny Serial Interface

Ny Ch341 Chip dia mpanova USB-to-Serial UARB-to-Serial UARD namboarina avy amin'ny Wch, nankalazaina betsaka ho an'ny fahaizany hanamboarana ny elanelana eo anelanelan'ny rafitra sy ny fitaovana an-tsehatra maoderina.Miaraka amin'ny fifandraisany amin'ny USB 1.1 sy ny fenitra usb 2.0 sy ny fanohanana ny protocols marobe toy ny UART, I2C, SPI, ary mifanelanelana, ny CH341 dia lasa fitaovana ilaina ho anao.Ao amin'ity lahatsoratra ity, mihady ao anatin'ity endri-javatra ity izahay, PIN Configurations, fampiharana, ary famolavolana hevitra ny CH341.Na mandinika ny serasera microcontroller ianao, mampitombo ny fanaraha-maso ny fanaraha-maso ny indostria, na manatsotra ny tetik'asa elektronika DIY, ity torolàlana ity dia manome fahitana feno mba hanampiana anao hampitombo ny fahafahanao feno ny CH341.

katalaogy

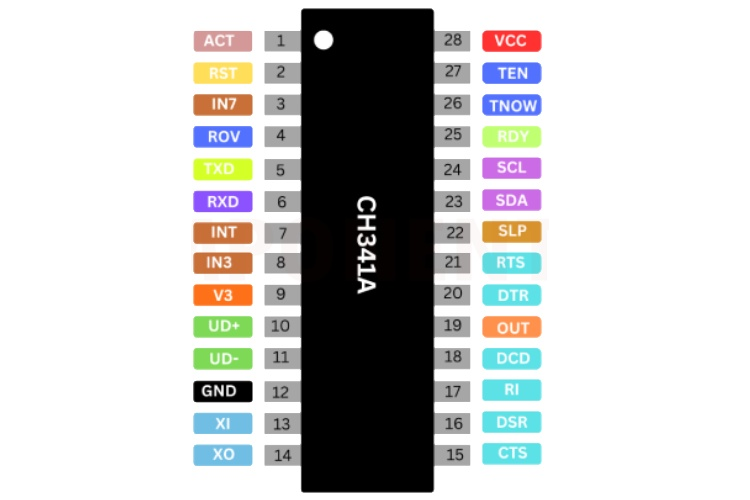

Fanombohana Pinout

Pin no (341a)	Pin no (341t)	Pin no (341h)	Anarana PIN	Karazana pin	Famaritana PIN
28	13220	20	VCC	fahefana	Ny seranan-tsambo amin'ny herinaratra tsara dia mitaky fahefana 0.1UF decoupling capacitance
12	11,12	7,18	Gnd	fahefana	Ny tany, ny fifandraisana amin'ny tany ho an'ny bus USB
9	6	4	V3	fahefana	Fametahana ny vsinim-pahefana VCC raha mbola 3.3V; mampifandray amin'ny 0.01uf decoupling capacitance any ivelany raha 5V
13	9	8	Xi	Ao amin'ny	Input Of Crystal Oscillator, fametahana kristaly ary Crystal oscillator capacitance ivelany ivelany
14	10	9	Xo	avy	Mifanohitra amin'ny famoahana ny Crystal Oscillator, fametahana Crystal sy Crystal Oscillator any ivelany
10	7	5	UD +	Famaritana USB	Mifandray mivantana amin'ny D + Data Data Wire amin'ny bus USB
11	8	6	Ud-	Famaritana USB	Mifandray mivantana amin'ny D-Data Wire amin'ny bus USB
1	1	1	Act #	avy	Aorian'ny sata famoahana fitaovana USB, ambany mavitrika
2	tsy misy	2	Rsti	Ao amin'ny	Ny fidirana amin'ny famerenana ivelany, mavitrika amin'ny haavony avo, miaraka Mpanohitra misintona
24	16	tsy misy	Scl	Open Output Output	Ny famoahana ny fanamafisana ny Chip Function, miaraka amin'ny fisintonana mpanohitra, mampifandray amin'ny scl of Serial EEPROM Chip
23	15	tsy misy	SDA	Sokafy ny rano mivoaka / ao	Ny fampidirana ny fanamafisana ny Chip Function, miaraka amin'ny fisintonana mpanohitra, mampifandray amin'ny SDA an'ny SMAPROM Conform Chip

Toetoetra

endri-javatra	Description
Usb Interface	Ny fitaovana USB SPE hafainganam-pandeha mifandraika amin'ny USB Dikan-teny 2.0, mitaky ny kristaly sy ny constalance ivelany ihany.
Kendor ID sy ID vokatra	Safidy mamaritra ny ID ID, ID vokatra, ary ny laharan'ny lisitra Mampiasa EEPROM ery ivelany ambany.
Fanohanana ny loharanom-pahefana	Manohana ny loharanon-kery 5V sy 3.3V.
Fiovam-po ambany ambany	Miova mivantana ny fitaovana peripheral peripheral, mitovy Mpanao pirinty, ary fitaovana peripheral parallel.
Packaging	Azo alaina ao amin'ny SOP-28 sy SSOP-20 fonosana 20, Lead-Free, ary mifanaraka amin'ny fenitra rohs.
Fampiasana sosona	Mifanaraka amin'ny sosona fampiharana ihany ho mifanelanelana esorina amin'ny alàlan'ny USB.
Serial Simulation	Simulat standard serial ho an'ny fanatsarana peripheral fitaovana na manampy seranan-tsambo fanampiny amin'ny alàlan'ny USB.
Fampiasana Windows	Mifanentana tanteraka amin'ny programa fampiharana serial ao Rafitra miasa Windows.
Full-Duplex Serial hardware	Mamindra sy mandray ny buffers dia manohana 50bps mankany 2MBPS ny tahan'ny baud.
Fanohanana ny angona	Manohana ny 5, 6, 7, na 8 data bit sy ny paritsa isan-karazany Hamarino (hafahafa, na dia tsy misy banga, na tokana na tsia).
Fanohanana famantarana	Manohana ny fandefasana serial ary mahazo famantarana, Signals Modem, ary mamindra famantarana ny hafainganam-pandeha hafainganam-pandeha.
External Interface	Manome rs232, rs485, ary mifampitohy amin'ny alàlan'ny ivelany Fitaovana switch ambaratonga.
EEPROM Access	Manohana ny fidirana tsy an-kanavaka amin'ny fahatsiarovana EEPRM EEPROM ESIAL amin'ny alàlan'ny serasera serasera mahazatra.
Compatibility Printer Port	Fanavaozana ny mpanonta printy amin'ny mpanonta usb, mifanaraka amin'ny Famaritana USB ary mifanaraka amin'ny Windows OS.
Fanohanana Printer Partrel	Mifanaraka amin'ny mpanonta printy mahazatra isan-karazany, Manohana ny maoderina fanontana haingam-pandeha sy haingam-pandeha.
Fifandraisana amin'ny torolàlana	Manohana ny serasera-1284 amin'ny lafiny roa, manaraka miaraka amin'ny maoderina famindrana torolàlana sy bi-torolalana.
Modely interface tsara	Manome ny seranan-tsambo EPP (manatsara ny seranan-tsambo) sy Mem (Memory Mode) mode interface.
EPP Mode famantarana	Ny famantarana ny famatsiana toy ny #, DS #, ary WR #, mitovy amin'ny EPP V1.7 na v1.9.
Signals mode Mem	Famatsiana ho toy ny A0, RD #, ary WR #, mitovy amin'ny fahatsiarovana vakio / manoratra.
Synchronous serial interface	Mampiasa teknolojia FlexWire ™ mba ahafahan'ny tariby 2-tariby 5-tariby Serial Serial serial serial amin'ny alàlan'ny rindrambaiko.
Fanohanana ny mpampiantrano / master	Manohana ny tariby 2-tariby ary 4-wire conchronous serial mifampiresaka.
2-Wire Interface tsara	Ny tariby scl sy SDA dia tariby ary manohana efatra famindrana faingana.

Mpanamboatra

Wch dia miasa ho mpanamboatra tokana an'ny Ch341, manantitrantitra ny anjara asan'ny anjara amin'ny fampiharana elektronika isan-karazany.Ity fanalam-baraka ity dia miteraka fandinihana maromaro momba ny indostria izay miankina amin'ny CH341 amin'ny filàn'izy ireo.

Ny loharanom-pamokarana tsy manam-paharoa amin'ny CH341 dia mampiditra marefo mety hitranga ao anaty rojo famatsiana.Ohatra, tokony hiatrika ny fanandramana ny famokarana ny famokarana kalitao, ohatra, ny fanamby mifehy ny kalitao, ny fisian'ny tsena amin'ny CH341 dia mety hisy fiantraikany lehibe.Ity toe-javatra ity dia manantitrantitra ny maha-zava-dehibe ny drafitra mavitrika.Ny orinasa dia mety handray soa amin'ny famolavolana paikady mampiditra na famatsiam-bola amin'ny teknolojia hafa mba hanamaivanana ny risika mba hamatorana ny mpanamboatra tokana.

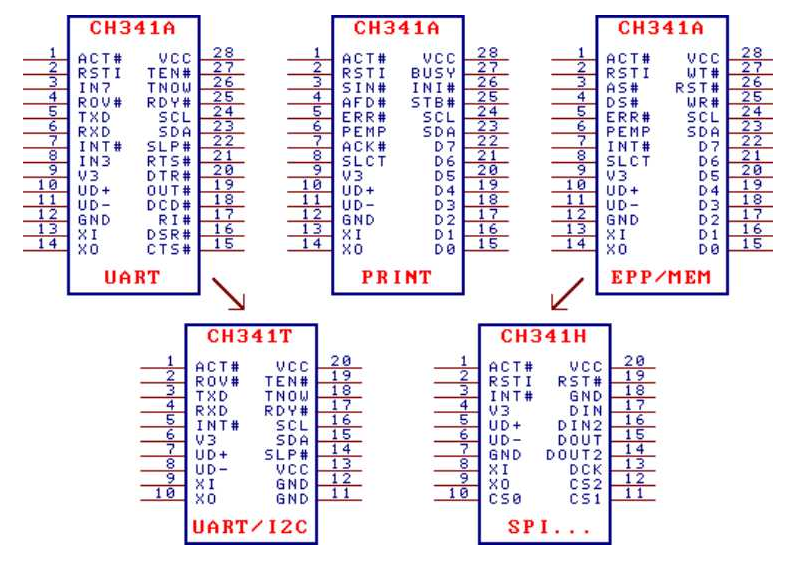

Variants

Ny CH9102 dia manana karazany telo, misy amin'ny karazana fonosana roa samy hafa: SOP-28 sy SSOP-20.

Package Package	Sakan'ny plastika (mm)	Sakan'ny plastika (Mil)	Pitch of Pin (MM)	Pitch of Pin (Mil)	Fanaraha-maso ny fonosana	Laharana ampahany
SOP-28	7.62	300	1.27	50	Fonosana kely misy ny 28-pin	Ch341a
SSOP-20	5.3	209	0.65	25	Shrink Breakline Package of 20-Pin	Ch341t
SSOP-20	5.3	209	0.65	25	Shrink Breakline Package of 20-Pin	Ch341h

safidy

• Ch340

• FT230X

• CP2102

• Pl2303hx

• Ch343

• Mcp2200

• CP2110

• Ft232

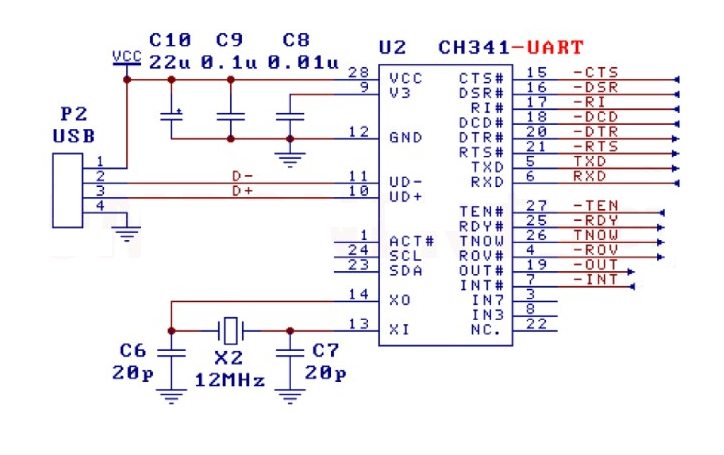

Schematics

Ny fanehoana schematic ny hetsika Ch341 dia toy ny blueprint farany amin'ny fitazonana ny rafitry ny fandidiana.Ny fanjakan'ity fizaran-tany ity, ny tsipika USB Data ao anatiny dia misy ifandraisany mivantana amin'ny UD + sy ny tadin'ny sombin-tsofina, ka manome fifandraisana malefaka amin'ny fitaovana mpampiantrano.Ity fifandraisana ity dia toy ny lamosina ho an'ny famindrana angon-drakitra, ny dingana iray izay nanjary be dia be tamin'ny tontolon'ny elektronika mifandray.

Mba hihazonana ny fitoniana fizaran-tany, ny capacitor dia am-panajana ny famatsiana herinaratra sy ny V3 PIN.Ireo singa ireo dia mandray anjara betsaka amin'ny fanamafisana ny volon-koditra sy ny fampihenana ny tabataba, izay samy ilaina amin'ny fitandroana ny tsy fivadihana famantarana.Amin'ny toe-javatra azo ampiharina dia matetika no asongadino matetika ny anjara asan'ny mahay, manaiky ny heriny amin'ny fampisehoana rafitra ankapobeny.Ny fizaram-pahefana am-pahefana voalamina tsara dia afaka miteraka tsy fahampiana ary mampiroborobo ny halavan'ny fitaovana.Ny tsipika TX sy RX ny tsipika CH341 dia mitaky fifandraisana tsara amin'ny microcontroller na fizaran-tany mitovy.Ampiasaina ho an'ny tsipika tx hampifandray amin'ny rx ny fitaovana fandraisana sy ny mifamadika amin'izany, raha miantoka ny tany zaraina.Ity fitsipiky ny famantarana famantarana famantarana ity dia mandinika foto-kevitra tsy manam-pinoana;Izy io dia maneho ny lesona ianarana avy amin'ny fampiharana tsy misy isa.Ny diso dia mety hiteraka fahatapahan-kevitra momba ny fifandraisana, ny tetikasa mety halaina ary miteraka fahasosorana be.Araka izany, ny fomba fiasa amin'ny wiring dia mavitrika amin'ny fampidirana mahomby.

Ankoatr'izay, ny oscillator 12Mhhz Crystal, miaraka amin'ny capecitor 20pf, dia ampiasaina mba hamokarana ny famantarana ny famantaranandro ilaina ho an'ny CH341.Ity famantarana famantaranandro ity dia fototra amin'ny fampitana angon-drakitra, ary misy fiantraikany mivantana amin'ny zava-bitan'ny Chip ny fahoriany.Ao amin'ny fampiharana isan-karazany, ny loharanom-baovao azo itokisana dia naseho hanatsarana ny fahombiazan'ny asa fanodinana data.Azonao atao ny manadihady matetika ny fanitsiana famantaranandro hafa sy ny fiantraikany amin'ny fampisehoana, mampiseho ny fandinihana lalina ilaina amin'ny famolavolana fizarazarana.

Faha-famahana ny CH341

Rehefa miatrika zava-tsarotra amin'ny fifandraisana amin'ny fifandraisana USB-to-Serial izay mampiasa ny CH341, ny dingana ara-pahasalamana voalamina tsara dia afaka manatsara ny fotoana mety hahavitanao ny olana.

• Atombohy am-pitandremana tsara ny fifandraisana rehetra eo amin'ny ch341 sy ny singa mifandray.Mandoa vola manokana amin'ny alignment ny TX (Transmit) sy RX (mandray) andalana;Na ny tsy fitovian-kevitra kely aza dia mety hanelingelina ny fifandraisana.Ankoatr'izay, manamarina fa ny haavon'ny volavolan-kevitra momba ny famantarana dia mifanandrify amin'ireo fitaovana ampifandraisanao, satria ny tsy fitovian-kevitra dia mety hiteraka fihetsika tsy ampoizina na tsy fahombiazan'ny fifandraisana tanteraka.

• Ny fanaraha-maso matetika mandritra ny famahana olana dia ny tariby USB mihitsy.Raha mitohy ny olana dia mety ho mendrika ny hanolo ny tariby efa misy amin'ny iray hafa, satria ny tariby tsy mety na subparit dia afaka miteraka fahasarotana miavaka.Ny Adaptability Ch341 dia miitatra koa amin'ny fandaharana I2C sy SPI EPROM;Ireo programam-barotra efa vonona toy ny Programme Ch341A na CH341 BIOS dia afaka manitsy ity asa ity.Ny fahafantaran'izy ireo ireo fitaovana ireo dia afaka mamonjy fotoana sy hanamaivanana ny fahasosorana.

• Fitsapana tsara ny CH341, ary miantoka fa ny toe-javatra seranan-tsambo amin'ny solosainao, indrindra ny tahan'ny baud, dia mifanaraka amin'ny an'ny fitaovana izay tanjonao hifandray amin'ny.Ny tsy fahampian-javatra amin'ireny toe-javatra ireny dia mety hiteraka kolikoly data na tsy fahaizana mametraka fifandraisana.Ny fanaovana fanadinana loopback dia paikady azo ampiharina ihany koa mba hanamarinana ny fiasa ao amin'ny Ch341;Tafiditra ao anatin'izany ny fampifandraisana ny tx sy ny rx pins ary ny fizahana ny angon-drakitra mifindra dia mifanentana amin'ny data voaray.

• Amin'ny toe-javatra izay tsy eken'ny solosainao ny fizaran-tany (ic), dia takiana amin'ny fitarihana famerenana feno momba ireo mpamily napetraka.Hamarino fa manana mpamily mety ho an'ny CH341 ianao, satria ny mpamily efa lany andro na diso dia mety hiteraka olana.Ankoatr'izay, ny fizahana ny mpitantana ny fitaovana ho an'ny hafatra diso rehetra dia afaka manolotra fanazavana sarobidy momba ny olana fototra.

Ny fitsangatsanganana momba ny olana dia matetika dingana fanatsarana, mitaky faharetana sy faharetana samy hafa sy tsy miangatra amin'ny antsipirihany.Amin'ny alàlan'ny famolavolana fomba fiasa sy manao sary amin'ny traikefa azo ampiharina amin'ny fanamby teo aloha, azonao atao ny mandehandeha tsara kokoa ireo sakana ireo.Amin'ny farany, ny olana ara-pahombiazana mahomby amin'ny fahatakarana lalina ny fitaovana rehetra dia misy sy ny fahasarotan'ny protocols serasera amin'ny filalaovana.

PCB famolavolana fandinihana

Rehefa manomboka ny dia ny dia ny dia ny PCB izay mampiditra ny CH341, ny fitandremana dia tsy maintsy omena ny fametrahana stratejika amin'ny stratejika amin'ny capacitor decoupling amin'ny akaiky ny pins.Ity fandaharana misaina ity dia tsy manamafy ny famatsiana herinaratra fotsiny fa manamaivana ny fihenan'ny volavolan-kevitra izay mety hanelingelina ny zava-bitan'ny Chip.

• Fiantohana fa ny D + sy ny andalana dia raisina ho mitovy sy miaro ny tany na ny pour, ny pour dia manana anjara toerana lehibe amin'ny fampihenana ny loza ateraky ny fitsabahana ivelany.Ity paikadim-panjakana ity dia tohanan'ny famolavolana mahomby, ary ny rehetra manambara ny soa azo avy amin'ny tsy fivadihana sy fahatokisana ny fanatsarana.

• Toe-javatra iray lehibe iray hafa dia ny fitazonana ny fitazonana ny famantarana fohy eo anelanelan'ny Xi sy Xo Pins.Ity fomba fanao ity dia manampy amin'ny fanelingelenana avo be loatra izay mety hampidi-doza ny fifandraisana.Azonao atao ny mahita matetika fa ny fametrahana ny famokarana na ny varahina amin'ny copie ho an'ny singa mifandray dia mety hanatsara ny fitoviana elektromagnetika amin'ny ankapobeny (EMC) amin'ny PCB.Ity fomba ity dia tsy fanampiana fotsiny amin'ny fampihenana ny tabataba fa manohana tontolo iainana azo antoka kokoa.

• Ny toeran'ny seranan-tsambo USB dia mandinika tsara ihany koa;Ny fametrahana azy io akaikin'ny CH341 dia mamela ny fitantanana mivantana ny tsipika data, izay ilaina amin'ny fitandroana ny tsy fivadihana famantarana.Fahendrena ny mametra ny isan'ny Vias ao amin'ny tsipika data, araka ny fampahafantarana ny fahafaha-manao sy ny fomba fiasa fanampiny izay afaka mampandefitra ny kalitaon'ny famantarana.Matetika ianao no misaintsaina ireo zavatra niainana taloha izay nanalavirana an'i Via dia nahatonga ny fanatsarana fampisehoana, ny ankamaroan'ny fampiharana haingam-pandeha.

Fampiasana ch341

Ny Ch341 Chip dia miavaka ho singa tena mahay ao anatin'ny sehatry ny elektronika, mirehareha ny fangatahana izay mahatratra ny fiasa lehibe indrindra.Ny fampidirana azy ao amin'ny rafitra isan-karazany dia manantitrantitra ny maha-zava-dehibe azy amin'ny teknolojia ankehitriny, indrindra fa amin'ny sehatra toy ny programa microcontroller, debugging ary fitsapana.Ny fahaizan'ny ChIP ny interface miaraka amin'ny protocols marobe dia manome azy io amin'ny rafitra fanaraha-maso indostrialy, izay tsy maintsy misy ny marina sy ny fahatokisana.

Programme Microcontroller sy debugging

Tao anatin'ny sehatry ny fandaharan'asa microcontroller, ny ch341 dia mihetsika ho rohy mavitrika eo amin'ny programmer sy ny microcontroller.Ity fifandraisana ity dia tsy manamora ny kaonty code ihany fa manohana ny debugging ihany koa.Ny fizotran'ny debugging matetika dia mitaky fandaharan'ireo fanitsiana Imerative mifototra amin'ny valintenin'ny rafitra, izay mety ho sarotra sy manome valisoa.Azonao atao ny manondro fa ny endri-javatra feno an'ny CH341 dia afaka manatsara ny fahombiazan'ny fizotran'ity dingana ity, mamolavola fahatsapana ho vita sy ny fifehezana.

Rafitra fanaraha-maso ny indostria

Ny fiantraikan'ny CH341 amin'ny rafitra fanaraha-maso indostrialy dia tsy azo tanterahina.Ny fahaizany mifampiresaka amin'ireo fitaovana isan-karazany dia miantoka ny fampidirana tsara amin'ny fanamboarana efa misy mialoha.Ity fandanjalanjana ity dia ampiasaina, ny ankamaroany amin'ny tontolo izay misy ny rafitra taloha dia miara-miasa amin'ny teknolojia maoderina.Azonao atao ny mampiasa ny CH341 matetika mba hitandremana ireo rafitra azo itokisana sy ny fihenan'ny rafitra sy ny fihenan'ny fifampiresahana, satria mandefitra ny fifandraisana eo amin'ny singa samihafa, amin'ny farany mitondra fahafaham-po amin'ny asany.

Tetikasa elektronika DIY

Ny CH341 dia manidy ny harena sarobidy amin'ny tetik'asa elektronika DIY.Ny fandaminana sy ny famolavolana azo idirana dia mahatonga azy ho safidy tsara ho anao.Azonao atao ny mizara fa ny fanandramana nataonao tamin'ny Ch341 dia nanalalaka ny fahatakaranao ny serasera sy ny fifampiraharahana fitaovana.Ity firafitra ity dia tsy mamboly fahaiza-manao afa-tsy ny fahaiza-manao ihany fa manangana fahaiza-mamorona sy fanavaozana, mametraka fahatsapana fifaliana ao amin'ny dingan'ny fianarana.

Fanohanana ny lova

Ny fisian'ny fitaovana lova miaritra manerana ny indostria samihafa dia mampiseho fanamby miavaka.Ny CH341 dia manome vahaolana sarobidy amin'ny alàlan'ny fanavaozana ireo rafitra ankehitriny mba hifaneraserana amin'ny teknolojia tranainy.Ity fampiasa ity dia mahasoa indrindra amin'ny sehatra izay tsy mety ny fananganan-tsakafo noho ny sakana ara-bola na olana ara-bola.Azonao atao ny manambara fa ny fampiasana ny CH341 dia afaka manatsara ny fiainam-pandrosoana amin'ny lova, mamela ny fandrosoana tsikelikely mankany amin'ny teknolojia maoderina, izay afaka mitondra fiadanan-tsaina ao amin'ny fikambanana mandeha an-trano.

Automation sy robotika

Ao amin'ny sehatry ny automation sy ny robotika, ny CH341 dia manana anjara toerana lehibe amin'ny fanamorana ny fifandraisana eo amin'ny microcontrollers sy ny singa hafa.Ny fahaizany dia mamela ny fampidirana ireo sensor sy mpikaroka isan-karazany, ka manatsara ny fahafahan'ny rafitra robotic.Ny fampiharana tena izy dia naneho fa ny ekipa dia nanatontosa tsara ny CH341 matetika dia nahatratra ny haavon'ny automatique avo, ary farany dia nitombo ny vokatra sy fahatanterahany ny tetik'asa.

USB amin'ny fiovam-po serial

Ny CH341 dia eken'ny ankamaroany noho ny fahaizany nanova an'i USB tamin'ny RS485, RS285, Rs.232, ary serial seranera ttl.Io fampiasa io dia mavitrika amin'ny fampiharana mitaky fifandraisana USB amin'ny fitaovana izay matetika miankina amin'ny seranam-pifandraisana.Azonao atao ny manamarika fa ny CH341 dia manitsakitsaka ny fomba fifandraisan'ny solosaina eo amin'ny solosaina maoderina sy ny fitaovana taloha, mampiroborobo ny asa mahomby kokoa amin'ny tontolo izay misy ny teknolojia roa.Ity fampidirana an-tsokosoko ity dia manome fahatsapana sy famokarana.

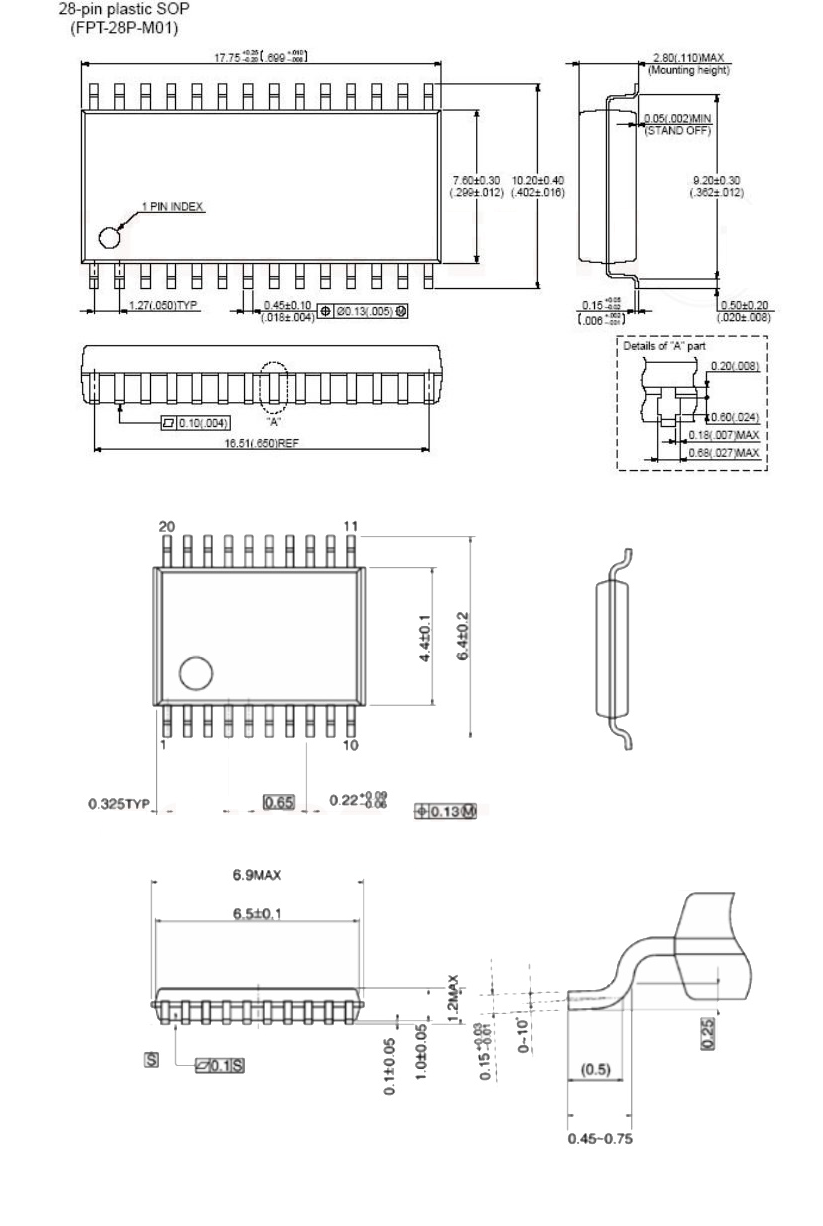

Dian-tongotra sy refy

Azonao atao ny mahita ny sary sy ny refy mekanika ao amin'ny chip ch341 eto.Ireo refy ireo dia mety tsara amin'ny famoronana dian-tongotra mahazatra amin'ny famolavolana PCB na ny modely CAD.
