FPGA vs Microcontroller: Fahasamihafana lehibe tokony ho fantatrao

Rehefa miasa amin'ny famolavolana PCB ianao dia matetika misafidy eo amin'ny FPGA sy ny microcontroller mifototra amin'ny filanao rafitra.Hazavain'ity lahatsoratra ity hoe inona ny tsirairay, ny fomba fiasan'izy ireo, ary ny singa fototra ao anatiny.Ho hitanao ihany koa ny maha-samihafa ny firafitry ny rafitra sy ny fomba fiasany.Amin'ny fahatakarana ireo fototra ireo dia azonao atao ny manapa-kevitra hoe iza no mifanaraka tsara amin'ny tetikasanao.

Catalog

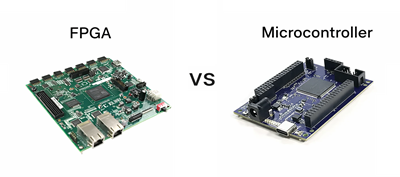

Sary 1. FPGA vs Microcontroller Overview

Inona no atao hoe FPGA sy Microcontroller?

An FPGA (Field-Programmable Gate Array) dia karazana circuit integrated izay ahafahanao manamboatra lojika nomerika aorian'ny famokarana.Ampiasaina betsaka amin'ny famolavolana PCB izy io rehefa ilaina ny fitondran-tenan'ny hardware, toy ny famoronana lalana fanodinana famantarana mifanitsy na lojika fanaraha-maso manokana.Ny FPGA dia manangana fizaran-tarehim-pitaovana mifototra amin'ny endrikao, fa tsy mandeha amin'ny toromarika rindrambaiko.Izany dia mahatonga azy ho mety amin'ny asa izay mitaky fotoana voafaritra tsara sy flexibility amin'ny haavon'ny fitaovana.Ao amin'ny rafitra PCB, izy io dia miasa toy ny fototry ny lojika azo zahana izay mampifandray amin'ny fitadidiana, sensor, ary fifandraisana fifandraisana.Mampiasà fitaovana FPGA hampihatra mivantana ny rafitra nomerika mahazatra eo amin'ny solaitrabe.

A microcontroller dia fizaran-drivotra mitambatra natao hanatanteraka toromarika voaprograma hifehezana ny rafitra elektronika.Matetika izy io dia ahitana processeur, fitadidiana, ary interface tsara fidirana / famoahana ao anaty puce tokana, ka mahatonga azy io ho tsara ho an'ny rindranasa PCB tafiditra.Ny microcontrollers dia matetika ampiasaina amin'ny famakiana ny fampidirana, ny fanodinana angon-drakitra, ary ny fanaraha-maso ny vokatra toy ny LED, motera, na sensor.Mizotra misesy izy ireo, manaraka toromarika voarakitra ao anaty logiciel.Ao amin'ny famolavolana PCB, izy ireo dia toy ny rafitra fanaraha-maso lehibe ho an'ny fitaovana maro, manomboka amin'ny gadget tsotra mankany amin'ny rafitra sarotra.Ny fahatsoran'izy ireo sy ny fampidirana azy ireo dia mahatonga azy ireo ho safidy malaza amin'ny asa miompana amin'ny fanaraha-maso.

Anisan'ny FPGA sy Microcontroller

Ireo singa mifandraika amin'ny FPGA

• Sakana lojika (Boka lojika azo amboarina - CLBs)

Ireo no singa fototra amin'ny FPGA izay manao asa nomerika.Ny sakana lojika tsirairay dia misy tabilao fitadiavana (LUTs), flip-flops ary multiplexers.LUTs dia ampiasaina amin'ny fampiharana ny lojika mitambatra amin'ny alàlan'ny fitehirizana latabatra fahamarinana.Ny flip-flops dia manome fitahirizana ho an'ny lojika sy fanaraha-maso ny fotoana.Miaraka, ireo singa ireo dia mamela ny FPGA hamorona faritra nomerika mahazatra.

• Programmable Interconnects

Ny interconnects dia lalana mampifandray ireo sakana lojika samihafa ao anatin'ny FPGA.Izy ireo dia mamela ny famantarana mandehandeha eo anelanelan'ny singa lojika mifototra amin'ny endrika namboarina.Ireo fifandraisana ireo dia miovaova ary azo amboarina mba hifanaraka amin'ny firafitry ny faritra samihafa.Ny tambajotra zotra dia miantoka fa tonga amin'ny toerana mety tsara ny famantarana.Ity rafitra ity dia mamela ny famoronana faritra sarotra tsy misy wiring raikitra.

• Sakana Input/Output (I/O).

Ny sakana I/O dia mampifandray ny FPGA amin'ny singa ivelany amin'ny PCB.Izy ireo dia mitantana fifandraisana amin'ny fitaovana toy ny sensor, fahatsiarovana ary processeur.Ireo sakana ireo dia manohana ny haavon'ny voltase sy ny fenitry ny famantarana.Izy ireo dia azo amboarina ho seranana fidirana, fivoahana, na roa tondro.Ity flexibilité ity dia mamela ny fampidirana tsy misy olana amin'ny rafitra ivelany isan-karazany.

• Sampana fitantanana ny famantaranandro

Ny vondrona mpitantana ny famantaranandro dia mifehy ny fotoana sy ny fampifanarahana ao anatin'ny FPGA.Mamokatra sy mizara famantarana famantaranandro amin'ny faritra samihafa amin'ny chip izy ireo.Ireo singa ireo dia mety ahitana tadivavarana mihidy (PLL) na tadivavarana mihidy fahatarana (DLL).Izy ireo dia manampy amin'ny fitazonana ny fotoana maharitra ho an'ny asa azo antoka.Ny fanaraha-maso tsara ny famantaranandro dia miantoka ny fanodinana data marina manerana ny famolavolana.

• Boky fitadidiana natambatra (BRAM)

Ireo dia singa fitadidiana naorina ampiasaina amin'ny fitahirizana angona vonjimaika.Izy ireo dia mamela ny fidirana haingana amin'ny angona ampiasaina matetika ao anatin'ny FPGA.Ny Block RAM dia azo amboarina amin'ny habe sy fomba samihafa.Izy io dia manohana ny buffering, caching ary ny asa fikirakirana data.Izany dia mampihena ny filana fitadidiana ivelany amin'ny endrika sasany.

Microcontroller Components

• Central Processing Unit (CPU)

Ny CPU no singa fanodinana lehibe izay manatanteraka ny torolàlana.Izy io dia manao asa arithmetika, lojika ary fanaraha-maso.Ny CPU dia mamaky ny toromarika avy amin'ny fitadidiana ary manamboatra azy ireo tsikelikely.Izy io no mitantana ny fikorianan'ny angona ao anatin'ny rafitra.Izany no mahatonga azy io ho ny fototry ny microcontroller.

• Fahatsiarovana (Flash, RAM, EEPROM)

Ny microcontrollers dia misy karazana fitadidiana isan-karazany amin'ny fitahirizana kaody sy data.Ny fahatsiarovana tselatra dia mitahiry mandrakizay ny fandaharana.RAM dia ampiasaina amin'ny angona vonjimaika mandritra ny famonoana.EEPROM dia ampiasaina amin'ny fitehirizana angon-drakitra kely tsy miovaova.Ny karazana tsirairay dia manana anjara toerana manokana amin'ny fiasan'ny rafitra.Izy ireo miaraka dia manohana ny fikirakirana angona azo antoka.

• Timers sy Counter

Ny fameram-potoana sy ny kaontera dia ampiasaina amin'ny asa mifototra amin'ny fotoana.Izy ireo dia manampy amin'ny famoronana fahatarana, fandrefesana ny elanelan'ny fotoana, ary hifehy ny asa tsindraindray.Ireo singa ireo dia manan-danja amin'ny fiasa toy ny famokarana famantarana PWM.Manohana ny fanisana sy ny fandaharam-potoana ihany koa izy ireo.Izany dia mahatonga azy ireo ho ilaina amin'ny rafitra fanaraha-maso sy automatique.

• Seranana fidirana/famoahana (GPIO)

Ny pin GPIO dia mamela ny microcontroller hifanerasera amin'ny fitaovana ivelany.Izy ireo dia azo amboarina ho fampidirana na fivoahana arakaraka ny fampiharana.Ireo seranana ireo dia mamaky famantarana avy amin'ny sensor na mandefa famantarana amin'ny actuators.Izy ireo dia manohana ny fifandraisana nomerika amin'ny singa hafa.Ny GPIO dia tsara amin'ny fifandraisana amin'ny rafitra.

• Fifandraisana fifandraisana

Ny microcontrollers dia misy mody fifandraisana naorina toy ny UART, SPI, ary I2C.Ireo fifandraisana ireo dia mamela ny fifanakalozana angona amin'ny fitaovana hafa.Izy ireo dia manohana ny protocols fifandraisana serial izay matetika ampiasaina amin'ny rafitra tafiditra.Izany dia ahafahan'ny fifandraisana amin'ny sensor, fampisehoana ary mpanara-maso hafa.Manamora ny fampidirana rafitra ireo interface ireo.

Diagrama sakana amin'ny rafitra FPGA sy Microcontroller

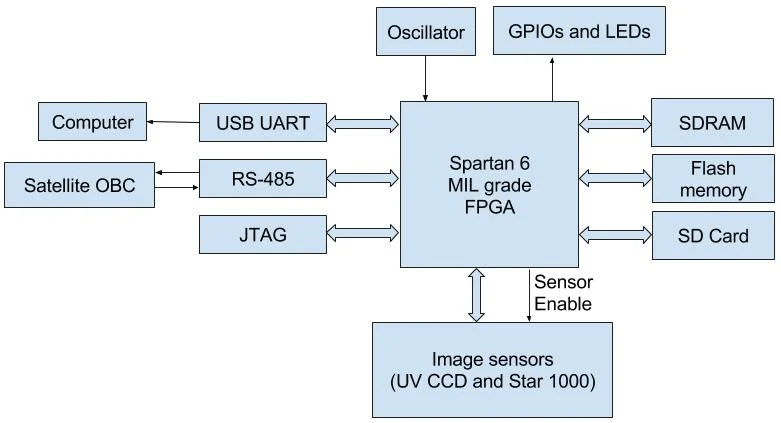

Sary 2. FPGA Block Diagram

Ny sarin'ny sakana FPGA dia mampiseho fitaovana azo zahana foibe mifandray amin'ny singa ivelany maro amin'ny alàlan'ny fifandraisana mora azo.Matetika izy io dia mifandray amin'ny maody fitadidiana toy ny SDRAM sy fitahirizana tselatra ho an'ny fikirakirana data.Ny fifandraisana amin'ny fifandraisana toy ny UART, RS-485, ary JTAG dia ahafahan'ny fifandraisana amin'ny rafitra ivelany sy ny fitaovana debugging.Ny kisary dia misy ihany koa ny fifandraisana fidirana / fivoahana ho an'ny sensor sy famantarana fanaraha-maso.Ny loharanon'ny famantaranandro dia manome famantarana ara-potoana mba hiantohana ny fiasan'ny synchronize.Ny rafitra dia manasongadina ny fomba fiasan'ny FPGA ho toy ny foibe lojika ao amin'ny rafitra.Izy io dia mitantana ny fikorianan'ny angona eo anelanelan'ny periferika tsy misy rafitra anatiny raikitra.

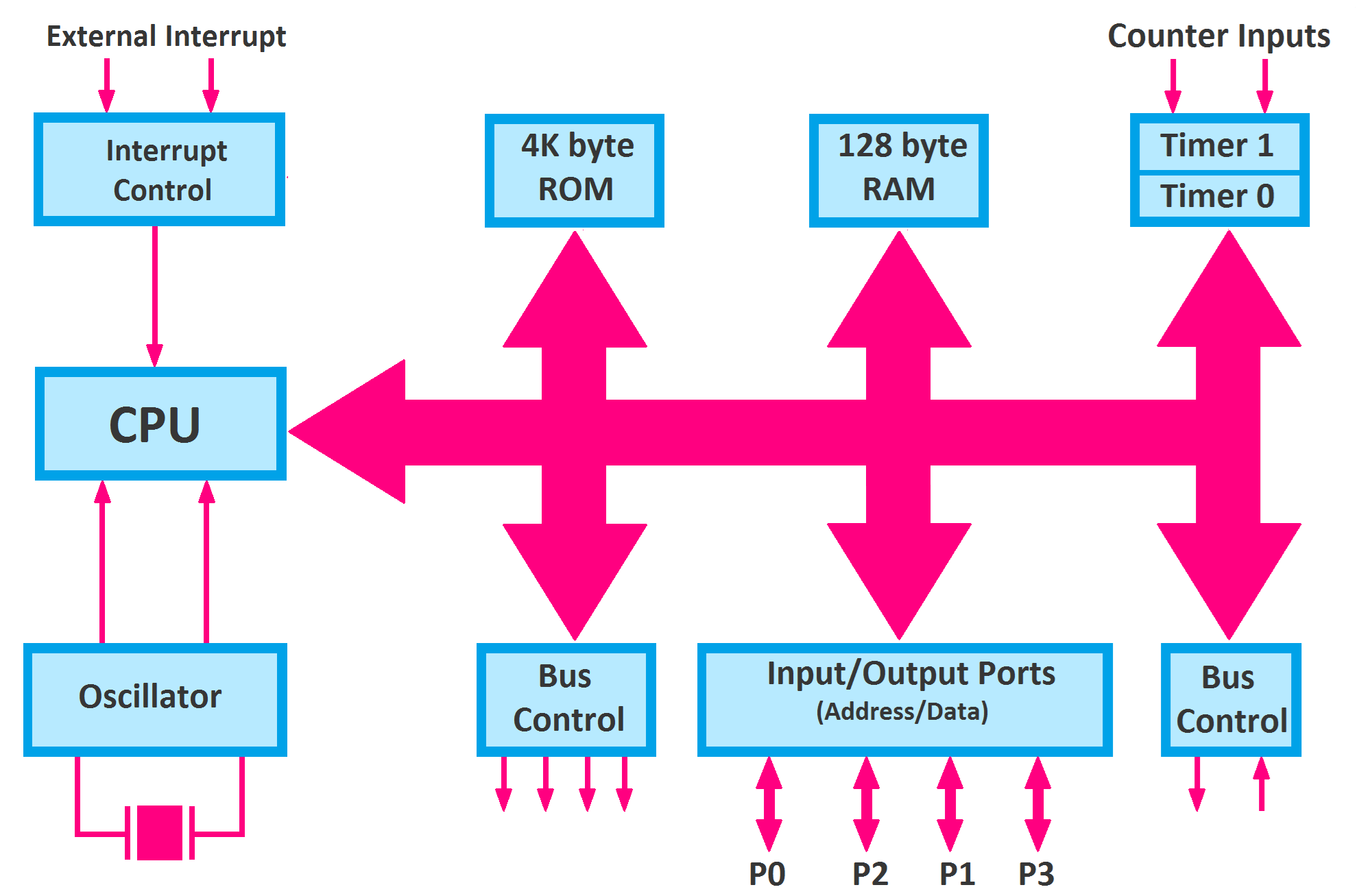

Sary 3. Diagram sakana mikraoba

Ny sarin'ny sakana microcontroller dia mampiseho vondrona fanodinana afovoany mifandray amin'ny fitadidiana anatiny sy periferika amin'ny alàlan'ny rafi-pitaterana.Ny CPU dia mifandray amin'ny ROM sy RAM mba hanatanteraka sy hitahiry toromarika.Ny seranana fidirana/famoahana dia ahafahan'ny fifandraisana amin'ny fitaovana ivelany toy ny sensor sy ny fampisehoana.Ny fameram-potoana sy ny kaontera dia mitantana ny asa mifandraika amin'ny fotoana ao anatin'ny rafitra.Ny oscillator dia manome famantarana famantaranandro izay mitondra ny asa manontolo.Ny fanaraha-maso interrupt dia mitantana ny fikarakarana hetsika ivelany sy anatiny.Ity rafitra ity dia mampiseho rafitra mirindra sy mitambatra natao ho an'ny asa fanaraha-maso.

Ny tombony sy ny tsy fahampian'ny FPGA

Tombontsoa	Fatiantoka
Tena miovaova Ny firafitry ny hardware dia mamela ny famolavolana faritra nomerika.	Famolavolana sarotra dingana mila fiteny famaritana fitaovana.
Manohana marina fanodinana parallèle ho an'ny asa haingana.	Vidiny ambony kokoa raha ampitahaina amin'ny vahaolana tsotsotra kokoa.
Reprogrammable imbetsaka ho an'ny fampiharana samihafa.	Lava kokoa fotoana fampandrosoana noho ny famolavolana sy ny fitsapana.
Mahazaka fanodinana famantarana sarotra sy asa angona.	Mitaky fitaovana sy fahaizana manokana.
Scalable Architecture mety amin'ny rafitra mandroso.	Hery ambony kokoa fanjifana amin'ny endrika sasany.

Ny tombony sy ny tsy fahampian'ny microcontrollers

Tombontsoa	Fatiantoka
Vidiny ambany ary be dia be ho an'ny fampiharana maro.	voafetra hery fanodinana ho an'ny asa sarotra.
Mora ny fandaharana mampiasa fiteny mahazatra toy ny C/C++.	Sequential mametra ny fanodinana parallèle ny famonoana.
Integrated ny singa dia mampihena ny filana fitaovana ivelany.	Fahatsiarovana voafetra raha oharina amin'ny rafitra lehibe kokoa.
Hery ambany fanjifana mety amin'ny fitaovana azo entina.	Tsy dia mahay mandanjalanja fanamboarana fitaovana.
Fampandrosoana haingana tsingerina ho an'ny rafitra embedded.	Fampisehoana miankina amin'ny maritrano raikitra.

Fampitahana Code: FPGA vs Microcontroller Programming

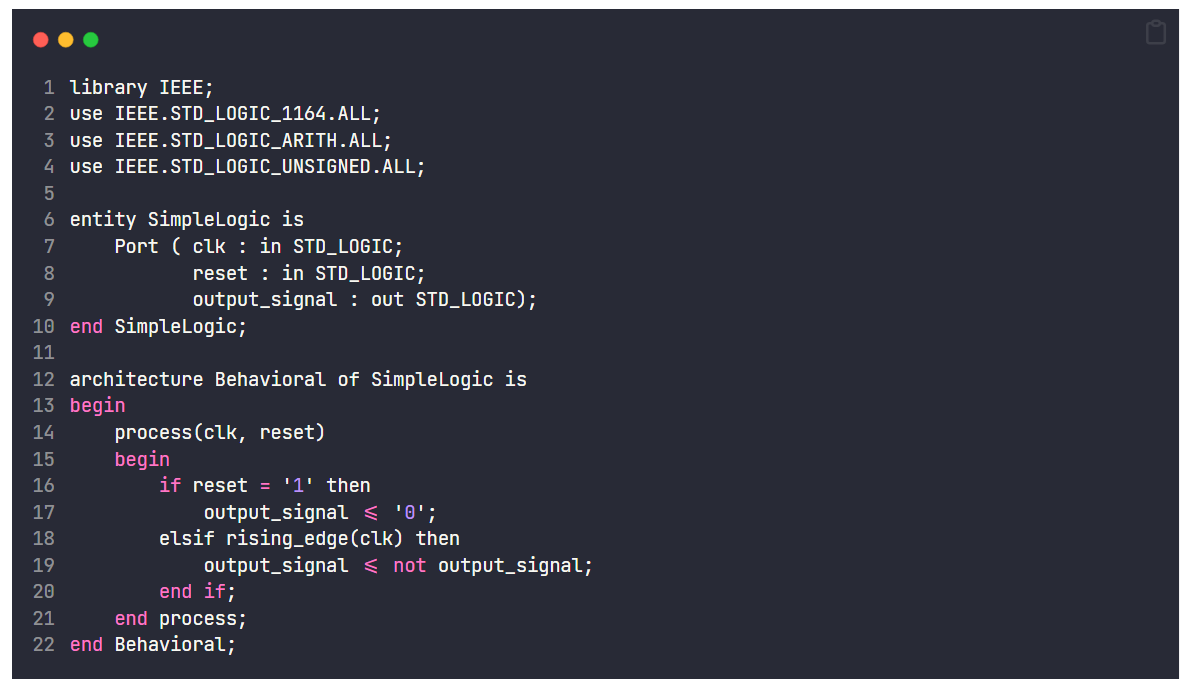

Ny ohatra kaody FPGA dia mampiasa fiteny famariparitana fitaovana toy ny VHDL hamaritana ny fitondran-tena.Raha tokony hanoratana toromarika, ny kaody dia mamaritra ny fiovan'ny famantarana sy ny fifandraisany.Izy io dia mamaritra ny fidirana, ny vokatra ary ny fomba famalian'ny rafitra ny famantarana famantaranandro.Ny rafitra dia ahitana sampana sy maritrano handaminana ny famolavolana.Ny sakana iray dia mifehy ny fomba fanavaozana famantarana mifototra amin'ny hetsika toy ny sisin'ny famantaranandro.Ity fomba fiasa ity dia mamolavola mivantana ny fitondran-tenan'ny fitaovana fa tsy manatanteraka baiko misesy.Izy io dia mamela ny famoronana lojika nomerika mahazatra ao anatin'ny FPGA.

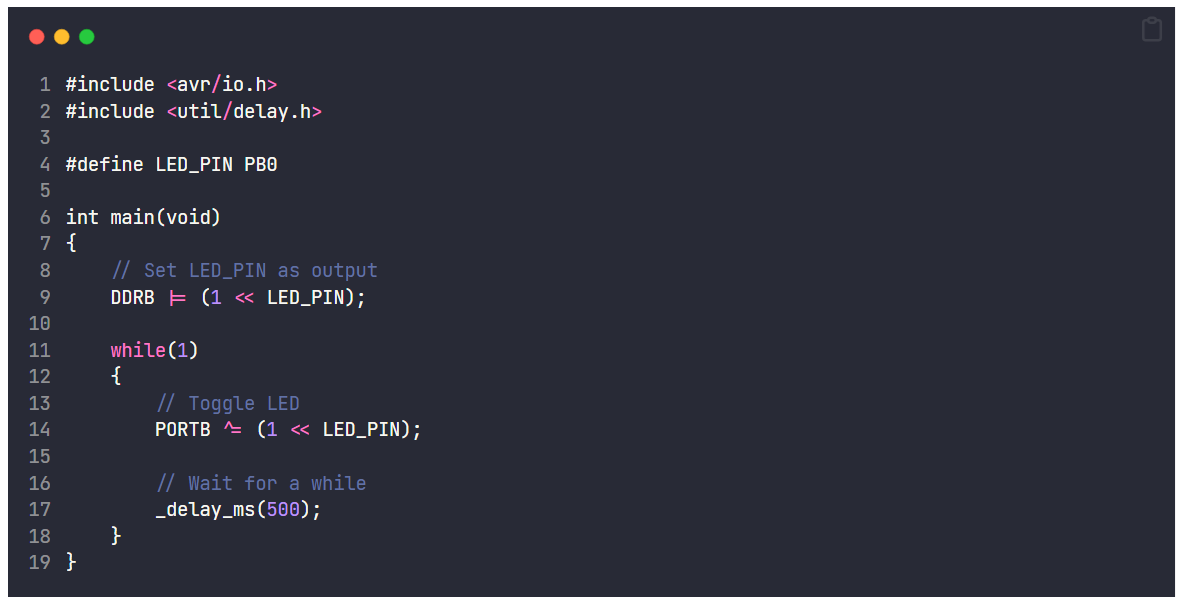

Ny ohatra kaody microcontroller dia mampiasa fiteny fandaharana toy ny C mba hanatanterahana ny torolalana tsikelikely.Izany dia manomboka amin'ny fametrahana ny rejisitra hardware sy ny famaritana ny configures pin.Ny asa fototra dia mandeha tsy an-kijanona, manatanteraka asa ao anaty tadio.Ny torolalana dia mifehy ny vokatra toy ny fampidinana sy famonoana ny LED.Ny asa fanemorana dia ampiasaina hamoronana vokatra ara-potoana.Ity fomba fiasa ity dia manaraka modely famonoana misesy.Tsotra sy be mpampiasa ho an'ny fandaharana rafitra embedded.

Fampiharana FPGA sy Microcontrollers

1. Rafitra automatique indostrialy

Ny FPGA dia ampiasaina amin'ny fanaraha-maso sy fanodinana famantarana amin'ny milina indostrialy.Izy ireo dia mitantana angona haingam-pandeha sy fepetra takiana amin'ny fotoana voafaritra tsara.Ny microcontrollers dia mitantana sensor, motera ary lojika mifehy amin'ny rafitra automatique.Miara-miasa izy ireo, afaka miasa azo antoka sy mahomby.Ity fitambarana ity dia manatsara ny fahombiazan'ny rafitra sy ny fanaraha-maso.

2. Consumer Electronics

Ny microcontrollers dia ampiasaina betsaka amin'ny fitaovana toy ny milina fanasan-damba, fahitalavitra, ary fanaraha-maso lavitra.Mitantana ny fampidiran'ny mpampiasa sy ny fiasan'ny rafitra amin'ny fomba mahomby izy ireo.Ny FPGA dia ampiasaina amin'ny fitaovana avo lenta mitaky fikirakirana angona haingana, toy ny fitaovana fanodinana horonan-tsary.Ireo fampiharana ireo dia mahazo tombony amin'ny endrika mirindra sy mahomby.Samy manohana ny vokatra elektronika maoderina ireo teknolojia roa ireo.

3. Rafitra fifandraisana

Ny FPGA dia ampiasaina amin'ny fitaovan'ny tambajotra ho an'ny fandefasana angon-drakitra sy fanodinana famantarana.Izy ireo dia manohana ny protocols fifandraisana haingam-pandeha.Ny microcontrollers dia mitantana ny fanaraha-maso sy ny fanaraha-maso amin'ny fitaovana fifandraisana.Ireo andraikitra ireo dia miantoka ny fifindran'ny angona marin-toerana sy mahomby.Zava-dehibe amin'ny fotodrafitrasa fifandraisana maoderina izany.

4. Fitaovana ara-pitsaboana

Ny microcontrollers dia mifehy ny fiasan'ny fitaovana toy ny fanaraha-maso ny fo sy ny paompy fampidirana.Miantoka ny fiasana azo antoka sy ambany izy ireo.Ny FPGA dia ampiasaina amin'ny rafitra fanaovana sary ho an'ny fanodinana data haingana.Mitaky fahamendrehana sy fahatokisana ireo fampiharana ireo.Samy manohana ny rafitra ara-pahasalamana ireo teknolojia roa ireo.

5. Rafitra fiara

Ny microcontrollers dia mitantana ny motera fanaraha-maso, sensor ary rafitra fiarovana.Miantoka ny fiasan'ny fiara mahomby izy ireo.Ny FPGA dia ampiasaina amin'ny rafitra fanampiana mpamily mandroso ho an'ny fanodinana data.Manatsara ny fiarovana sy ny fahombiazany ireo rafitra ireo.Miankina betsaka amin'ireo teknolojia roa ireo ny elektronika automatique.

6. Aerospace sy Fiarovana

Ny FPGA dia ampiasaina amin'ny fanodinana data haingana sy rafitra fifandraisana azo antoka.Manohana famakafakana famantarana sarotra sy asa fanaraha-maso izy ireo.Ny microcontrollers dia mitantana ny fanaraha-maso sy ny fanaraha-maso amin'ny rafitra napetraka.Mitaky fahatokisana sy fahitsiana tsara ireo fampiharana ireo.Samy manana anjara toerana lehibe amin'ny rafitra mitsikera iraka ireo teknolojia roa ireo.

FPGA vs Microcontroller vs CPLD

Features	FPGA	Microcontroller	CPLD
Lojika loharanon-karena	~10K hatramin'ny >10M vavahady lojika (na LUTs)	Tsy azo ampiharina (miorina amin'ny CPU)	~1K hatramin'ny ~100K vavahady
Hafaingan'ny famantaranandro	~50 MHz hatramin'ny 500+ MHz (miankina amin'ny famolavolana)	~1 MHz hatramin'ny 600 MHz (MCU mahazatra)	~50 MHz hatramin'ny 200 MHz
Fomba fanodinana	Tena mifanipaka famonoana fitaovana	Sequential fanatanterahana fampianarana	Parallèle voafetra lojika
Configuration Fomba	SRAM/Flash-monina bitstream napetraka tamin'ny fanombohana	Firmware voatahiry amin'ny fahatsiarovana Flash	Tsy miovaova fikirakirana (EEPROM/Flash)
Fandaharana Fiteny	VHDL, Verilog (HDL)	C, C++, Assembly	VHDL, Verilog
Fahatsiarovana anatiny	Block RAM: ~10 KB mankany MB maromaro	Flash: ~8 KB–2 MB, RAM: ~2 Kio–512 Kio	Tena voafetra (vitsy KB mitovy)
I/O Pins	~50 hatramin'ny 1000+ I/Os azo amboarina	~6 hatramin'ny 200 GPIO tsimatra	~30 hatramin'ny 500 I/Os
Hery Fanjifana	~1 W ka hatramin'ny 10+ W (miankina amin'ny habe/design)	~1 mW hatramin'ny 500 mW	~10 mW hatramin'ny 1 W
Fotoana fanombohana	ms ho segondra (mila enta-mandrindra)	µs ny ms (avy amin'ny Flash)	Instant (tsy miovaova)
Design Entry	Circuit de hardware famaritana	Programa rindrambaiko fampandrosoana	Famolavolana lojika (tsotra noho ny FPGA)
ivelany singa	Matetika mitaky fitadidiana ivelany (DDR, Flash)	Minimaly (matetika irery)	Minima ivelany singa
Reconfiguration	tanteraka reprogrammable, tsingerina tsy voafetra	Reprogrammable firmware	Reprogrammable fa voafetra ny habeny
Fampiasana mahazatra mizana	High-complexity rafitra nomerika	Kely hatramin'ny antonony rafitra napetraka	Fifehezana kely ary lojika interface tsara
Fampandrosoana Cycle	Herinandro ka hatramin'ny volana	Andro hatramin'ny herinandro	Andro hatramin'ny herinandro

Fehiny

Ny FPGA sy ny microcontrollers dia tsy mitovy indrindra amin'ny fomba fanodinana angon-drakitra, miaraka amin'ny FPGAs manolotra famonoana mifototra amin'ny hardware mifanitsy ary microcontrollers miankina amin'ny fanaraha-maso rindrambaiko manaraka.Ny singa anatiny, ny firafitry ny rafitra, ary ny fomba fandaharana dia maneho ireo fahasamihafana ireo, ka mahatonga ny tsirairay ho mety amin'ny fampiharana manokana.Ny FPGA dia miavaka amin'ny asa lojika haingam-pandeha sy azo zahana, raha ny microcontrollers kosa dia mety amin'ny famolavolana miompana amin'ny fanaraha-maso sy ny vidiny.Miaraka izy ireo dia mitana andraikitra lehibe manerana ny indostria toy ny automatique, fifandraisana, fiara ary rafitra fitsaboana.
