Torolàlana ft234xd-r USB Torolàlana: Pinout, sary mandeha amin'ny fiasa ary safidy hafa

Ao amin'ny sehatry ny teknolojia ankehitriny, mihena ny fitaovana raha mbola miakatra ny fanantenan'ny fampisehoana.Ampidiro ny ft234xd-r, interface usb-to-serving UART UART UART izay mamely ny fifandanjana tonga lafatra eo amin'ny famolavolana sy ny fiasa mahery vaika.Namboarina tamin'ny fonosana DFN 3mm X 3mm 12mm 12mm 12-pin ity dia mety tsara amin'ny fampiharana voafetra amin'ny habakabaka tsy misy lembenana amin'ny fampisehoana.Ny fahaizany mahomby amin'ny fomba mahomby amin'ny marika UART, miaraka amin'ny endri-pitantanana herinaratra mandroso, dia mahatonga azy io ho vahaolana ho an'ny automation indostrialy, elektronika mpanjifa ary maro hafa.

katalaogy

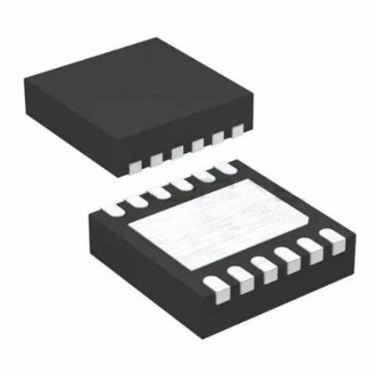

Ny fijerena ny ft234xd-r

ny Ft234xd-r Mikendry ny hanamora ny USB amin'ny alàlan'ny fanelanelanana UART UART, ary ny fanavahana azy amin'ny fonosana mampihetsi-po amin'ny fonosana 3mmm x 3mm 12-PinMifanaraka amin'ny famaritana USB 2.0, ity fitaovana ity dia nahazo ny USB-Raha test-id-id (tid) 40001465 (Rev d), mampiseho ny fankatoavana ny fenitry ny indostria henjana.Mpitarika iray ao amin'ny sokajy misy azy, ny ft234xd-r dia manolotra fampisehoana avo lenta miaraka amin'ny fanjifana herinaratra ambany.Fanohanana ny protocols serasera farany.Ny famindrana angon-drakitra azo itokisana manerana ny tontolo hardware isan-karazany.

Raha ny fanao, ny ft234xd-r dia manaporofo fa sarobidy amin'ny toe-javatra mitaky ny fampiasana USB mahomby amin'ny fiovam-po UURA.Ny famolavolana mampitony dia ahafahana mitambatra tsy misy tory amin'ny fitaovana maro, izay mampitombo ny fiasa tsy misy marimaritra iraisana.Ny fampiharana tena izy dia misy rafitra fanaraha-maso ny indostrialy, fitaovana elektronika ary fitaovana fampandrosoana.Ny fitambarany dia mitaky ny tontolo iainana izay mitaky fahatokisana tsy azo itokisana sy fahombiazana.Rehefa mampiditra ny ft234xd-r ao amin'ny famolavolana azy ireo ianao dia mila mandinika ny fandaharam-potoanan'ny PCB, ny fitantanana ny thermal, ary ny tsy fivadihana.

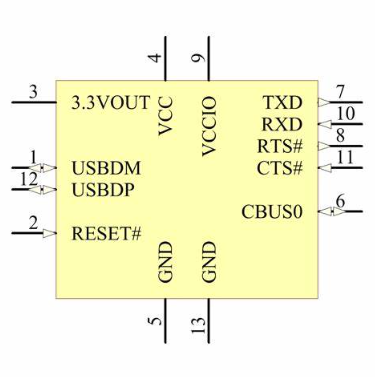

Konfigurasi ft234xd-r

Pin No.	Anarana	Type	Description
4	VCC	fahefana fahan'ny	5 v (na 3.3v) famatsiana amin'ny IC
9	Vcccio	fahefana fahan'ny	1.8v - 3,3v famatsiana ho an'ny sela IO
3	3.3Vout	fahefana Output	3.3v output tamin'ny 50MA.Azo ampiasaina amin'ny fahefana VCCIO.Rehefa VCC dia 3.3V;pin 3 dia PIN Input ary tokony hifandray amin'ny PIN 4.
5, 13	Gnd	fahefana fahan'ny	0v Fidirana amin'ny tany.
1	Usbdm	Input / output	USB Minus Minus data.
12	Usbdp	Input / output	USB Signal Signal Plus.
2	Reset #	fahan'ny	Avereno Input (Active Low).
7	TXD	Output	mamindra Asynchronous data.
10	Rxd	fahan'ny	fandraisana Asynchronous data fampidirana.
8	RTS #	Output	i Paoly Apostoly handefa famantarana / famandrihana tanana.
11	CTS #	fahan'ny	Mazava Handefasana famantarana fampidirana / tanana.
6	Cbuso	I / o	Iombonana iombonana CBUS I / O PIN.Ny fiasan'ity PIN ity dia namboarina tao amin'ny fitadidiana MTP fitaovana.

CAD MODY amin'ny FT234XD-R

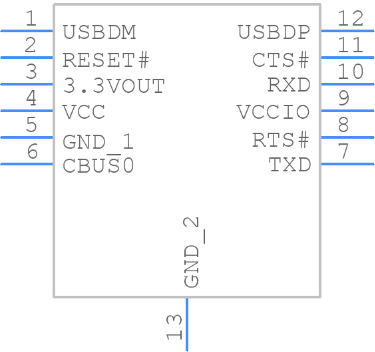

marika famantarana

Phootperint

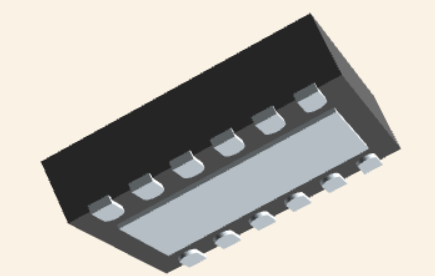

3D Solontena

Alternative to ft234xd-r

• Ft234xd-t

Sakana diagram amin'ny ft234xd-r

Fampiharana iraisana ho an'ny ft234xd-r

USB amin'ny serasera serasera

Ny ft234xd-r dia mahita fampiasa tsara amin'ny fanovana USB amin'ny rs232, rs422, na ps rs485, ny fanoratana ny hantsana eo anelanelan'ny rafitra lova sy ny USB maoderina.Mamela ny rafitra tranainy mba hirotsaka am-pahamendrehana amin'ireo teknolojia USB ankehitriny.

Fanamafisana ny lova lova

Amin'ny fampidirana ny fifandraisana USB amin'ny peripheral taloha, ny ft234xd-r dia mamofona fiainana vaovao amin'ireto fitaovana ireto.Tsy ny fanandratana ny fiasa ihany ihany no manandratra ny fampiasany, fa manandratra ny fampiasana ihany koa, mipitsaka ny filana be loatra.

Famolavolana modular sy prototyping

Rehefa mamolavola rafitra modular, ny ft234xd-r dia mitondra fahafaham-po sy fanalam-baraka ao amin'ny equation.Ity endri-javatra ity dia lasa fitakiana ny toe-javatra fampandrosoana, izay misy ny fanandramana haingana sy ny fitiliana mafy dia manome lalana amin'ny fanavaozana.

Fanohanana ny fifandraisan-davitra

Ny ft234xd-r dia manana anjara toerana mavitrika amin'ny fitaovana an-d-bohominaly, avy amin'ny telefaona finday.Ny fahaizany mitantana ny famindrana angon-drakitra usb mahomby dia manohana ny fampandrosoana sy ny fampiharana, ny fampandrosoana ny fahaizana amin'ny teknolojia serasera.

Fampidirana miaraka amin'ny Mcus, PLD, ary FPGAS

Mampiditra ny ft234xd-r amin'ny unit microcontroller (MCU), fitaovana lojika programmable (PLDS), na ny vavahadin'ny vavahadin-tsarimihetsika (FPGA) dia manatsotra ny fizotran'ny data.Io fampidirana io dia mampihena ny fahasarotany sy ny fanatsarana ny fahombiazan'ny rafitra amin'ny ankapobeny.

Data momba ny horonantsary audio sy bandwidth

Ho an'ny fangatahana mila ny famindrana angon-drakitra Audio Precise, toy ny fifampiraharahana amin'ny Audio nomerika, ny ft234xd-r dia manome vahaolana azo itokisana USB.Izy io dia manohana ny angon-drakitra horonantsary ambany-bandwidth, mety amin'ny fepetra takian'ny horonan-tsary tsotra.

Mpamaky karatra Smart Smart

Ny ft234xd-r dia manohana ny mpamaky karatra USB Smart Smart, tena ilaina amin'ny fifanakalozana ara-drariny sy ny rafitra fanaraha-maso ny fidirana amin'ny fidirana.Manampy soso-kevitra be dia be amin'ny fampiharana isan-karazany izany.

Interformation interface tsara USB

Manompo ho toy ny interface tsara ho an'ny Instrumentation USB, ny fanampiana ft234xd-r ao amin'ny angon-drakitra sy ny asa famakafakana.Io fiasa io dia sarobidy amin'ny fikarohana ara-teknika sy siantifika, manome ny fitantanana data mazava sy azo itokisana.

Fialam-boly mitondra fiara sy fahombiazana

Azonao atao ny mamantatra ny fahaiza-manao sarotra ft234xd-r hanosehana ny fetra sy ny fanavaozana amin'ny famolavolana sy ny fampiharana azy ireo.Izy io dia toy ny hevitra katalista, manova ny vahaolana miasa sy mivezivezy.

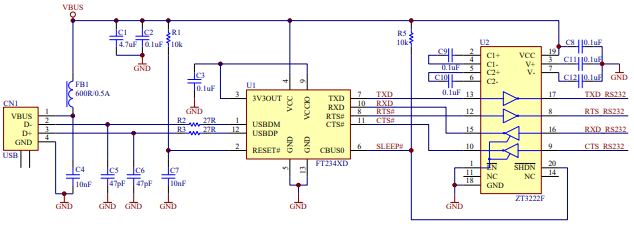

Ohatra ny fizarana fampisehoana ft234xd-r

Ohatra fanoharana, araka ny asehon'ny tarehimarika miaraka aminy, dia mampiseho ny fampiasana ny ft234xd ho USB amin'ny Converter Rs.232.Amin'ity fanamboarana ity, ny TTL 3V3 TTL ho an'ny Rs232 Level Converter IC dia ampiasaina amin'ny tetezamita ny haavon'ny Logic ft234xdNy fitaovana isan-karazany, toy ny mpamily ny tsipika Zywyn, dia afaka miatrika am-pahombiazana ny fiovaovan'ny haingam-pandeha amin'ny alàlan'ny fampiasana ny SHDN # PIN mba hanamaivana ny fanjifana herinaratra mandritra ny fomba fampiatoana ny USB.Marihina fa ny ZyWyn ZT3222F, izay mifanaraka amin'ity konfigurasi ity dia manohana ny serasera RS232 ao amin'ny angon-drakitra hatramin'ny 1000k Baud.

Ny fanatanterahana ny ft234xd-r dia mamela fiovam-po tsy misy fepetra eo anelanelan'ny USB sy ny US232, manolotra tombontsoa maromaro amin'ny famolavolana elektronika.Amin'ny fampidirana 3V3 TTL amin'ny Rs.232 Level Converter IC, toy ny nomen'i Zywyn, dia afaka mitazona ny fomba fiasa amin'ny rs232 marobe.Ankoatr'izay, ny famolavolana fizaran-tany maoderina dia matetika mitaky singa mahomby amin'ny angovo;Ny endri-javatra Shdn # Pin dia ao amin'ny zywyn Line Dreturs dia takiana mba hahatratrarana ireo filana ireo.Izany dia manampy amin'ny fampihenana ny fanjifana herinaratra ankapobeny, ny ankamaroany rehefa miditra amin'ny fomba fampiatoana USB ny fitaovana, ary misy ny fiainana amin'ny bateria amin'ny fampiharana portable.

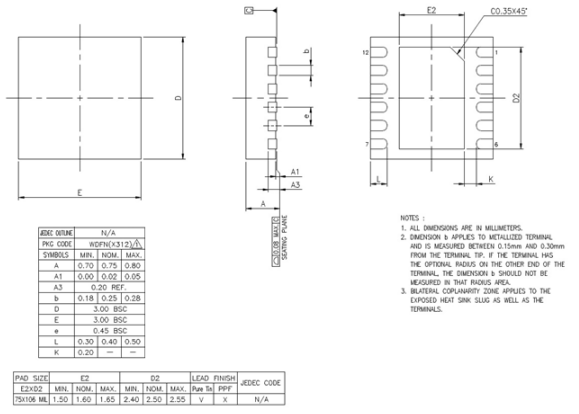

Fonosana ft234xd-r

Ft234xD-R Famaritana voafaritra

Ity misy latabatra voalamina tsara ho an'ny ftdi (Future Technology Design International Ltd) ft234xd-r miaraka amin'ny finiavana sy ny toetrany ary ny tarehimarika, miaraka amin'ny fizarana mitovy.

Type	fikirana
Orinasa Fe-potoana	11 HERINANDRON'NY
tendrombohitra	Surface tendrombohitra
Fonosana / Raharaha	12-vfdfn Pad pad
isa ny pin	12
fandidiana hafanana	-40 ° C hatramin'ny 85 ° C
Packaging	scotch & Reel (tr)
MIVOAKA	2006
anjara sata	Mavitrika
hamandoana Sensitivity Level (MSL)	3 (168 ora)
isa amin'ny fijanonana	12
Zintin'aratra - famatsiana	2.97v mankany 5.5v
Terminus Toerana	lafiny roa
Terminus -KARAZANY	tsy misy HAMPIDIRANA
TAMPON'ISAN'NY Reflow ny mari-pana (° C)	260 ° C
Famatsiana Zintin'aratra	5V
Terminus dity	0.45mm
Time @ Peak Reflow temp-max (s)	40
asa	Tetezana, USB mankany uart
fahaizana sata	tsy mahay
fandidiana Manome volonta	5V
interface tsara	Uart
fandidiana Manome ankehitriny	8ma
isa ny seranan-tsambo	1
anarana Manome ankehitriny	8ma
μps / μcs / peripheral Karazana ics	fiara fitateram-bahoaka Controller, bus eran-tany
NY FANAZAVANA taha	3 Mbps
fifanarahana	USB
USB Malagasy	USB 2.0
fiara fitateram-bahoaka mifanentana	I2C
Ambient Sehatra avo lenta	85 ° C
hahavony	800μμ
NY FAHARETANY	3mm
sakany	3mm
hanatratra SVHC	tsy misy SVHC
Rohs sata	Rohs mifanaraka tsara
Lead-maimaim-poana	Lead-maimaim-poana

Datasheet PDF

Datasheets FT234xD-r:

FT234XD.pdf
