GAL20V8B-15LJN: endri-javatra, Pinout, fampiharana ary torolàlana fandaharana

Ny GAL20V8B-15LJN dia fitaovana fijery natao ho an'ny asa nomerika maro.Ity torolàlana ity dia mijery akaiky ny zavatra azon'i Gal20V8B-15LJN, ary mifantoka amin'ny fahafaha-mandanjalanja sy ny fampisehoana matanjaka manerana ny fampiasana isan-karazany amin'ny fifehezana ny gadgety isan'andro.Izahay dia handrakotra ny endriny lehibe, ny fomba anaovana azy, ary ny fomba hanolorana azy, dia manolotra fomba fijery mazava ho an'izay mitady ny vahaolana lojika efa mandroso amin'ny tetik'asa.

katalaogy

GAL20V8B-15LJN Description

ny Gal20v8b-15ljn Avy amin'ny lattice semiconductor dia fijery ao amin'ny fianakaviana Gal® 20V8 20V8, fantatra amin'ny fahombiazana sy ny fiasa avo lenta.Ity modely ity dia natao natao tamin'ny fampiasana teknolojia E2cmos, izay ankalazaina ho an'ny fanjifana herinaratra ambany raha toa ka mihazona ny fampisehoana avo be.Voalohany dia ampiasaina amin'ny fampiharana lojika nomerika toy ny adiresy decoding, fanelanelanana ary fanoloana lojika, ny Gal20v8B-15LJN dia versatile ary mety ho an'ny rindran-tsary lojika.Ny Gal20V8B-15LJN dia misy fanamafisana ny 8 macrocells 8, matetika ny fatran'ny 62.5 MHz, ary fanemorana ny fampielezam-peo fotsiny amin'ny 15 nanoseconds ihany, ny fiantohana ny fampisehoana haingana sy azo itokisana.Izy io dia miasa amin'ny famatsiana herinaratra 5v 5V ary tonga ao anaty fonosana 28-pin.

Raha mitady vahaolana lojika azo itokisana sy mahomby ianao, dia safidy tsara ny GAL20V8B-15LJN.Namboarina izy io mba hampita fampisehoana matanjaka, hanamboarana azy ho safidy tsara ho an'ny orinasa mikendry ny hanavao ny teknolojia.Raha mandinika be dia be ianao, ity dia fotoana mety tsara hanatsarana ny fangatahanao ary hangalanao ny fotodrafitrasao.

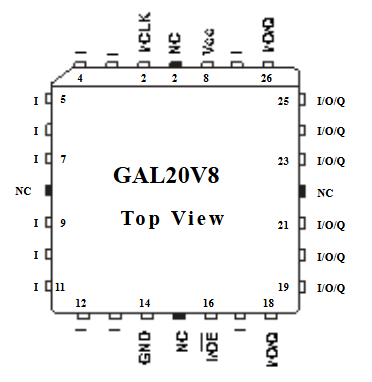

GAL20V8B-15LJN PIN Configuration

ny Gal20v8b-15ljn dia a Logic generic generic (gal) Fitaovana, fitaovana lojika programmable ampiasaina amin'ny fampiharana lojika isan-karazany.ny Konfigurasi Pin manaraka a Package 24-pin Dual In-Line (DIP) Layout, miaraka amin'ny fampidirana, ny fipoahana ary ny fifehezana ny pins mazava tsara voafaritra mazava.

Ao amin'ny lafiny ankavia Ao amin'ny diagram (Pins 1-12), izahay dia mijery voalohany ny fampidirana (i)Pin 1 ary pins maro hafa (5, 7, 9 ary 11) voatondro ho toy ny fidirana (i).Ny Pin 6 sy 22 dia voamarika NC (tsy misy fifandraisana), midika izany fa tsy mifampitohy amin'ny herinaratra amin'ny circuitry anatiny izy ireo.Ny PIN GND (Ground) dia napetraka ao amin'ny Pin 12, manompo araka ny fanondroana ny volavolan-kevitra ho an'ny fitaovana.

Ao amin'ny lafiny ankavanana (Pins 13-24), manana fidiram-bola / output (i / o) Pins, izay azo fehezina na fampidirana na fivoahana arakaraka ny lojika voalamina.Ireo Pins I / O Pins (18, 19, 21, 23, 25, ary 26) dia manome fifandraisana mora azo.Ny PIN MODE (PIN 15) ho famaritana ny fomba fiasa fitaovana, ary ny VCC (Power Supply) PIN ao amin'ny PIN 24 ao amin'ny Pin 24 dia manome ny habetsaky ny fandidiana mety.

Ao amin'ny ambony Ao amin'ny fitaovana, misy marika fifehezana fanampiny, ao anatin'izany ny MCLK (Master Clock, Pin 2) ary ny Pins fanampiny NC.Ny Pinout of the Gal20V8B dia mamela ny famolavolana lojika nomerika mahomby, ka mahatonga azy io ho singa ampiasaina be dia be amin'ny faribolana lojika.

GAL20V8B-15Ljn CAD Models

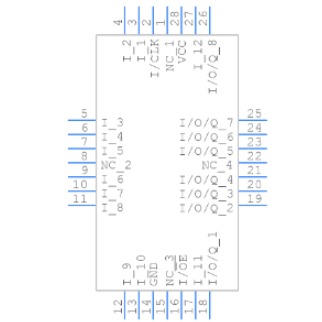

GAL20V8B-15LJN Symbol

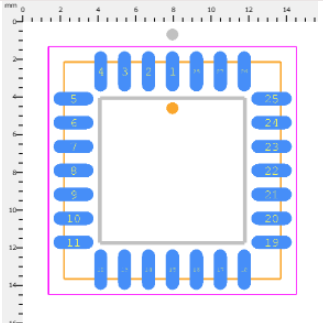

Gal20V8B-15Ljn Fipposiana

GAL20V8B-15LJN endri-javatra

• Fanemorana ny fanaparitahana: Ny Gal20V8B-15Ljn dia nanatevin-daharana ny fanemorana ny fampielezana avo indrindra tamin'ny 15 nanoseconds, izay midika fa afaka miatrika ny tetezamita famantarana haingana ary miasa tsara amin'ny fampiharana tsy mora tato anatin'ny fotoana.

• Fandresen-dahatra fiasa: Izy io dia manohana matetika ny fandehanana matetika amin'ny 62.5 MHz, manamora ny fanodinana haingana sy ny fandraisana andraikitra amin'ny fizahana lojika nomerika.

• Ny fanjifana herinaratra ambany: Ny fitaovana dia mampiasa ny teknolojia E2cmos, ny soroka cmos izay manamafy ny fahombiazan'ny angovo.Ity teknôlôjia ity dia miantoka fa ny Gal20V8B-15LJN dia mandany hery tsy dia ambany loatra, ka mahatonga azy io ho tsara amin'ny fangatahana izay ilaina ny fahombiazan'ny herinaratra raha tsy misy ny sorona.

• Teknolojia sela vaovao: Ny Gal20V8B-15LJN dia manana sela voafafa elektrika, mamela ny famerenam-bokatra sy ny fanavaozana ny asa lojika raha ilaina.Ity endri-javatra ity dia manome fahaiza-mandanjalanja sy fahaiza-miaina tsara amin'ny fanovana tontolo iainana na fanavaozana rafitra.

• Logic Logic Logic Macrocells: Ahitana ny lojika lojika 8 izay mety ho voalamina tsirairay amin'ny asa lojika isan-karazany, izay mamela ny hampifanaraka ny fitaovana amin'ny filàna manokana.Ireo macrocells ireo dia manohana ny fambolena voamarina ary afaka manahaka ny fiasa amin'ny fitaovana 24-pin pal, ka mahatonga ny Gal20V8B-15LJV8B-15Ljn ho safidy nomerika isan-karazany.

• Fahadisoana nanatsara: Ny fitaovana dia manasongadina preload sy herinaratra - amin'ny fahaiza-manao famerenana ho an'ny fisoratana anarana rehetra, miantoka ny testatility miasa 100%.Ity lafiny ity dia tsara amin'ny fitazonana ny fahatokisana sy ny fahamboniana amin'ny toe-javatra fiasa, indrindra fa ny tsy fivadihan'ny rafitra sy ny fampisehoana dia zava-dehibe.

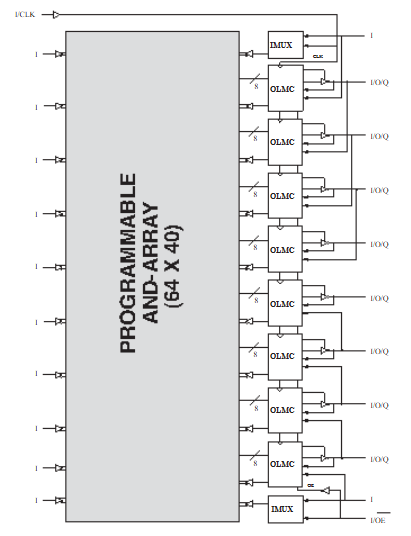

Gal20V8B-15Ljn block diagram

Ny Gal20V8B-15LJN dia fitaovana lojika generic (Gal)Ny diagram ny sakana dia mampiseho ny programa sy ny antonony, izay ny lojika lojika voalohany izay misy ny fidirana sy ny fanamarihana famantarana dia mitambatra.Ity Matrix ity dia ahafahan'ny Matrix Procérizy Ity dia ahafahana manitsy isan-karazany amin'ny fiasa sy ny lojika mitambatra sy ny fanolorana ny fahaiza-manao amin'ny endrika fizarazarana nomerika.

Eo amin'ny sisiny ankavanana amin'ny sary, ny olmc (output lojika lojika Macro) dia hita, samy mifamatotra amin'ny vokatra sy andevo.Ireo sela Macro ireo dia mamaritra ny fihetsiky ny baomba otrikaretina, na miasa toy ny lojika mitambatra na lojika miaraka amin'ny fitahirizana flip-flop.Ankoatr'izay, ny singa IMUX (fampidirana marobe) dia ahafahan'ny làlam-peo anatiny, fanatsarana ny fandaharam-potoanan'ny fitaovana.Ny I / OQ (Input / output Pins) dia maneho ny interface tsara eo anelanelan'ny fitaovana sy ny faritra ivelany, ny famelabelarana ny serasera Bidirectional dia miankina amin'ny lojika namboarina.

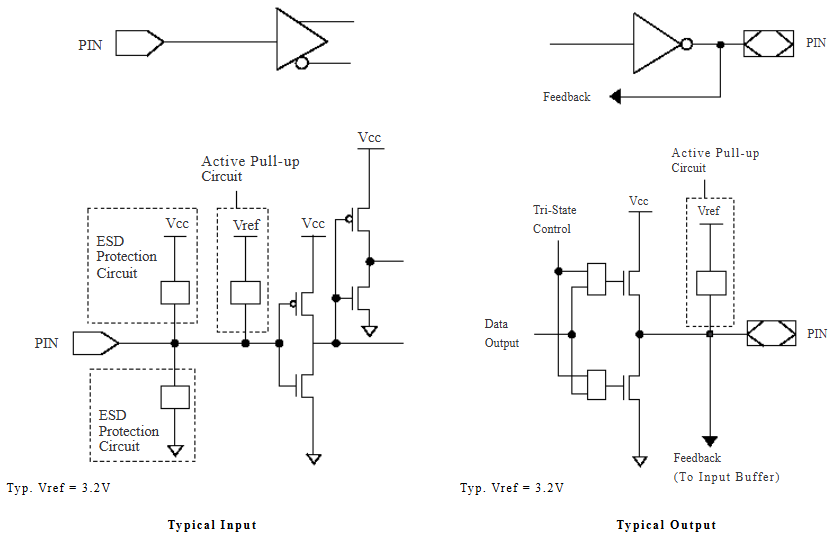

Input / output mitovy amin'ny schematics

Ny Gal20V8B-15LJN Input / output mitovy amin'ny schematika dia mampiseho ny toetran'ny herinaratra anatiny ao amin'ny fampidirana sy ny famoahan'ny fitaovana.Ireo schematics ireo dia manasongadina ny fomba fitantanana ny fitaovana lojika programam-bidy (pld) amin'ny alàlan'ny fomba fiantohana, ny fisintonana mavitrika ary ny lalan-draharaham-panjakana iray, ny fiantohana ny fandidiana azo antoka.

ny Fampidirana mahazatra Ny schematic dia mampiseho ny firafitry ny PIN INPUT, izay ahitana Esd (Electrostatic Discharge) miaro ny faritra miaro mba hisorohana ny fahasimbana avy amin'ny spike.Ny fizarazarana mipetaka mavitrika dia miantoka fa ny PIN dia mitazona ny lojika voafaritra raha tsy misy famantarana ivelany no mitondra azy, misoroka ny fanjakana mitsingevana izay mety hiteraka fihetsika tsy ampoizina izay mety hiteraka fihetsika tsy ampoizina izay mety hiteraka fihetsika tsy ampoizina.Ny volavolan-kevitra momba ny fanondroana (VREF = 3.2V) dia manana anjara toerana amin'ny fametrahana ny tokonam-baravarana ho an'ny fitrandrahana lojika na ambany.

ny Fampivoarana mahazatra Ny schematic dia mampiseho ny firafitry ny famoahana azy, izay ahitana mpivady tursistor tursistor-pussister izay ahafahan'ny fahaiza-mitondra fiara mafy ho an'ny fanjakana avo logic sy ambany.Ny fiasa mifehy ny fanjakana dia mamela ny PIN OUTCUT raha hiditra ao amin'ny fanjakana avo lenta ho an'ny famolavolana fitrandrahana bus izay misy fitaovana maro samihafa.Ny lalan-kevitra dia manome fifandraisana anatiny amin'ny alàlan'ny lojika lojika, mamela ny fitaovana hanara-maso na hampifanaraka ny fanjakana mivoaka amin'ny asa lojika hafa.Ny fizarazarana fisintonana mavitrika mavitrika dia miantoka ny haavon'ny volavolan-kevitra azo itokisana rehefa takiana.

Ny GAL20V8B-15LJN dia natao ho an'ny fampiharana lojika haingam-pandeha sy haingam-pandeha ambany, miaraka amin'ny fiarovana ny inputer, ny fiarovana azo antoka, ny fanitsiana famoaham-bidy ary ny valin-kafatra azo ampiasaina.Izany dia mahatonga azy io ho an'ny famolavolana nomerika be pitsiny izay mitaky ny tsy fivadihana marim-pototra sy ny fandidiana lojika azo antoka.

GAL20V8B-15LJN SPECIFICATIONS

Type	fikirana
mpanamboatra	Corporation Corporation Lattice Semiconductor
ANDIAN-DAHATSORATRA	Gal20v8b
Packaging	Tube
Sata part	lany andro
Karazana program	Ee pld
Wikibolana anglisy	Programmable logic ics
Isan'ny Macrocells	8
Fandresahana farany indrindra	62.5 MHz
Fanemorana ny fanemorana - max	15 ns
Voltage famatsiana	5 v
Fanomezana fiasa ankehitriny	90 MA
Famatsiana Voltage - Min	4.75 v
Famatsiana Voltage - Max	5.25 v
Mari-pana ambany indrindra	0 ° C
Ny mari-pana ambony indrindra	+ 75 ° C
Typeing Type	Tendrombohitra
Fonosana / tranga	28-Lcc (J-Lead)
Package mpamatsy mpamatsy	28-plcc (11.51x11.51)
Laharana vokatra fototra	Gal20v8
hahavony	3.68 mm
NY FAHARETANY	11.5 mm
sakany	11.5 mm
Ny lanjan'ny vondrona	0.041719 oz

GAL20V8B-15LJN fampiharana

Rafitra mipoaka

Ny GAL20V8B-15LJN dia matetika ampiasaina amin'ny rafitra napetraka izay ilain'ny lojika mahazatra amin'ny asa fifehezana manokana.Ny natiora prosonish dia mamela ny hampifanaraka ny fitaovana ho an'ny fizotran-javatra iterative isan-karazany, ary ny fampitomboana ny fiasa sy ny fampidirana amin'ny singa hafa rafitra.

Rafitra fanaraha-maso nomerika

Ao amin'ny rafitra fanaraha-maso nomerika, ity pld ity dia ampiasaina amin'ny fampiharana ny lojika sarotra ho an'ny fifehezana ireo motors, mifanelanelana amin'ny sensor ary ny fanodinana famantarana.Ny fahafahany mitantana ny lojika amin'ny antsipiriany dia mahatonga azy ho tsara ho an'ny fangatahana mitaky fifehezana sy fandraisana andraikitra tsara.

Fifandraisana mifandray

Ny fitaovana dia manatsara ny fitantanana ireo protocols serasera, fanodinana ary decoding data, ary mifehy ny milina fanjakana.Mampifanaraka am-po amin'ny fenitra fifandraisana samihafa izy io, ka mahatonga azy ho safidy manan-janaka ho an'ny fifandraisan-davitra sy fitaovana tambajotra.

Fitadinana sy famoarana fandrefesana

Ho an'ny fanadinana sy famandrihana famakiana, ny Gal20V8B-15LJN dia manome fahaiza-manao ara-pandrosoana namboarina, fanamboarana ny làlan-dàlana ary ny lojika.Izy io dia mamela ny fampandrosoana ny vahaolana fandrefesana mifanaraka izay mitaky ny fitantanana ny angon-drakitra manokana sy ny fifehezana ny fiasa.

Electronika automatique

Ao anatin'ny sehatry ny fiara, dia tsy maintsy noho ny famolavolana mafy azy sy ny fetim-pandrefesana tsara (Esd) tsara ny pls.Ireo endri-javatra ireo dia miantoka ny asa azo itokisana ao ambanin'ny fepetra fitakiana mahazatra amin'ny tontolo automotion.

Industrial Automation sy rafitra fanaraha-maso

Ny GAL20V8B-15LJN dia fitaovana amin'ny famokarana indostrialy, manome ny lojika takiana amin'ny fifehezana ny fizotran'ny indostria sy ny milina.Izy io dia mamela ny automation ny asa sy ny fampidirana ireo rafitra fanaraha-maso, ka mitombo ny fahombiazan'ny asa sy ny fahatokisana amin'ny asa famokarana.

Electronics Consumer

Ao amin'ny elektronika elektronika, ny fitaovana dia ampiasaina hanatsarana ny fiasa amin'ny tokantrano sy ny fitaovana manokana amin'ny alàlan'ny vahaolana lojika mahomby.Ny fahaizany manatanteraka asa lojika marobe dia mahatonga azy ho safidy malaza ho an'ny mpanamboatra vokatra.

Masinina fanjakana mahazatra

Ny PLD dia mety tsara amin'ny famolavolana milina fanaon'ny fanjakana amin'ny faribolana nomerika, manatsara ny fahombiazan'ny lojika sy fandidiana.Ity fampiharana ity dia lehibe amin'ny toe-javatra izay ilaina ny fitondran-tena manokana mba hitantanana ny asa lojika sarotra.

Gal20V8B-15Ljn Programming

Fandaharana ny Gal20V8B-15LJN, fitaovana lojika marobe iray avy amin'ny semiconductor Lattice, dia afaka mahavita asa tsara amin'ny dingana vitsivitsy, ary manantona programer lojika mifanentana.Tamin'ny voalohany, ny asanao dia ny famolavolana ny faritra lojika lojika izay kasainao hampihatra.Ity dia tanterahana amin'ny alàlan'ny fampiasana fiteny famaritana ny hardware (HDL), miaraka amin'ny kaopy ho safidy malaza noho ny fahatsorany, izay mety ho an'ny fitaovana Gal.Raha vao voafaritra ny volanao lojika, ny dingana manaraka dia misy ny fanangonana ity famolavolana ity ho rakitra JEDEC (.JED) mampiasa rindrambaiko toa an'i Wincupl.Ity rakitra ity dia misy ny fanitsiana ilaina, fantatra amin'ny anarana hoe sarintany fuse, ho an'ny fandaharana ny gal.

Ny fandaharam-potoanan'ny Gal20V8B-15LJN dia mitaky programa lattice efa nankatoavina nankatoavina, miaraka amin'ny TL866 ho modely mahazatra noho ny fahatokisany sy ny fahatokisany azy.Ity dingana ity dia ahitana ny fampifandraisana ny Gal20V8B-15LJN amin'ny programmer araka ny torolàlana nomena, ny fampidinana ny rakitra Jedec ao anaty rindrambaiko fandaharana, ary nanomboka ny tsingerin'ny fandaharana.Ity tsingerin-taona ity dia ahitana famongorana mandeha ho azy ny fanitsiana taloha alohan'ny fandaharana ny lojika vaovao ao anaty fitaovana.Farany, ny dingana iray lehibe dia manamarina ny fitaovana vita an-tsoratra amin'ny alàlan'ny fitsapana azy amin'ny fizotran'ny kendrena mba hiantohana azy tsara, ny famenoana ny fizotran'ny fangatahana manokana amin'ny fepetra takiana manokana amin'ny fangatahana fampiharana manokana.

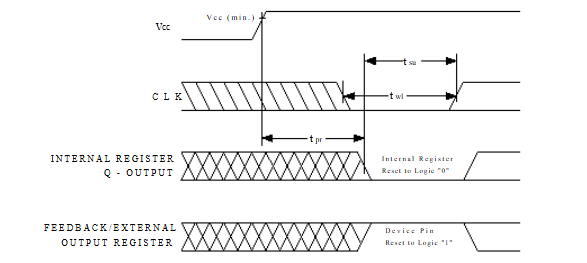

GAL20V8B-15LJN Power-up Reset

Ny famerenan'ny herinaratra ao amin'ny Gal20V8B-15LJN dia miantoka fa ny fisoratana anarana anatiny rehetra dia voamarina amin'ny fanjakana fantatra mandritra ny fanombohana rafitra.Rehefa ampiharina ny hery, ny volan'ny VCC dia tsy maintsy miakatra monotically tsy misy fihenam-bidy mba hisorohana ny fitondran-tena diso.Vantany vao mahatratra ny haavony ambany indrindra i VCC, dia haverina ao anaty fanemorana ny 1μs (TPR) farany ny Registra anatiny, mametraka ny Outputs rehetra amin'ny lojika 0. Raha azo atao ny pins ny kaonty voasoratra, dia hidradradradra izy ireoNy fahantrana.Ity dia manome antoka ny fanombohana azo tanterahina, hanatsotra ny famolavolana milina fanjakana sy ny fizarazarana lojika.

Mba hahazoana antoka ny famerenana marina, ny famantaranandro (CLK) dia tsy maintsy atao amin'ny ambaratonga ttl static mandritra ny herinaratra.Ny fitaovana dia tsy tokony hojerena mandra-pahatongan'ny fampidirana sy ny valin-kafatra rehetra dia tsy misy fotoana, araka ny aseho ao amin'ny sary.Ny famantaranandro dia tsy maintsy manaraka ny fepetra takian'ny puls kely indrindra alohan'ny hanombohan'ny fandidiana mahazatra.Amin'ny fitazonana ireo fepetra ireo, ny mekanika famerenam-pahefana dia manome antoka fa ny fitaovana lojika dia manomboka amin'ny fanjakana maharitra sy voafaritra tsara, hisorohana ny fanodinana na ny olana tsy misy dikany amin'ny faribolana nomerika.

GAL20V8B-15Ljn mitovy fizarana

• GAL20V8B-15LPN

• Gal20v8b-15qp

• GAL20V8B-15QJ

Gal20V8B-15LJN tombony

Fampitomboana famolavolana famolavolana

Ny GAL20V8B-15LJN dia namboarina miaraka amin'ny maritrano vanona izay ahafahan'ny Macrocells Logic Logic (Olmcs) mba ho voafidy.Ity fandanjalanjana ity dia manohana fampiharana sy fanamboarana isan-karazany, izay manome fahafaham-po ny fitaovana lojika ho an'ny asa manokana sy ny fiasa tsy misy ny sakana mifandraika amin'ny endrika tsy dia misy dikany.

Mampihena ny fanjifana herinaratra

Mampiasa ny Technology CMOS UltramMOSAIzany dia mahatonga azy io ho safidy ho an'ny tontolo iainana izay manamaivana ny famoahana hafanana ary manatsara ny halavan'ny fitaovana.Ny famatsiana mahazatra dia mihena be, miaraka amin'ny 75 Ma ho an'ny dikan-jiro ambany sy ambany ary ambany noho ny 45 Ma amin'ny dikan-jiro ampahefatra, ny fiantohana ny fahombiazan'ny angovo amin'ny tontolo iainana avo lenta amin'ny tontolo avo lenta.

Fiarovana mafy Robust ESD

Ity fitaovana ity dia mampiditra mekanika fiarovana mafy (esd) matanjaka, noho ny fitazonana ny fitoniana sy ny fahatokisan-tena amin'ny tontolo iainana amin'ny alàlan'ny fanalefahana static.Ny fiarovana toy izany dia tsara ao amin'ny indostria toy ny automotive sy indostrialy, izay misy singa elektronika azo iharan'ny toe-piainana hentitra ary aiza no mety hitarika amin'ny tsy fahombiazan'ny fitaovana na fitondran-tena diso.

GAL20V8B-15LJN Mpanamboatra

Ny orinasa Semiconductor Lattice dia mpitarika manerantany amin'ny vahaolana fifandraisana Smart Conity.Fantatra noho ny fitaovana lojika lojika ambany indrindra, ny lattice dia miantsoroka indrindra amin'ny consumer, serasera ary tsena indostrialy.Ny elanelam-barotra mavitrika amin'ny orinasa dia ahitana ny fpgas (ny tarika misy zo programmable), CPLDS (fitaovana lojika lojika), ary fitaovana fitantanana herinaratra, izay ilaina amin'ny fampiharana smart izay mitaky valiny haingana.Ny semiconductor Lattice dia mampiavaka ny tenany amin'ny tsenan'ny teknolojia mifaninana miaraka amin'ny fifantohany amin'ny vahaolana ambany sy kely ary avo lenta.Ireo toetra ireo dia mahatonga ny vokatra ho azy amin'ny fanomezana ny teknolojia amin'ny faritra toy ny fotodrafitrasa tambajotra, ny indinam-barotra ary ny fitaovana IOT.Ny lattice dia nanangana laza ho fanafarana vahaolana namboarina izay mifanaraka amin'ny filàna manokana, tohanan'ireo fitaovana rindrambaiko sy fampandrosoana fampandrosoana izay misy ny famolavolana vokatra sy ny fampielezana ny vokatra.

Famaranana

Ny Gal20V8B-15LJN avy amin'ny Lattice Semiconductor dia fitaovana ambony indrindra izay mahafeno ny filàn'ny rafitry ny nomerika maoderina miaraka amin'ny fampisehoana maoderina sy ny famandrihana angovo, ary safidy fandaharam-pamoloana angovo, ary safidy fandaharam-pampana ny angovo, ary safidy fandaharam-pampana-maso.Ity fitaovana ity dia naorina mba handrosoana ireo fanamby sarotra ao amin'ny toerana isan-karazany, avy amin'ny rafitra indostria lehibe amin'ny elektronika manokana, izay mahatonga azy ho safidy mafy ho an'ny fananganana vahaolana nomerika mandroso.Ity torolàlana ity dia nanazava ny antsipiriany sy ny soa azo avy amin'ny Gal20v8B-15LJN, ary koa ny fomba hampiasana azy amin'ny sehatra samihafa, mampiseho ny maha-zava-dehibe azy amin'ny fanatsarana ny fanamboarana nomerika na aiza na aiza.
