Ahoana ny fomba fiasan'ny 1n4001 sy ny toerana hampiasana azy?

Ny diode 1N4001 dia singa iray mbola be mpampiasa izay nampiasain'ny elektronika be mpampiasa.Izy io dia mamela ny fandehanana ankehitriny amin'ny lafiny iray, misoroka ny fahasimbana amin'ny faritra saro-pady amin'ny faritra iray.Ity lahatsoratra ity dia hianaranao momba ny endri-javatra 1N4001, ny fampiasana mahazatra, ary ny fomba ahafahany manampy miaro sy mifehy ny fikorianan-javatra ankehitriny amin'ny fitaovana elektronika.Na miasa amin'ny faribolana tsotra na tetikasa mandroso kokoa ianao, ny fahatakarana io diode io dia afaka mitondra fiovana lehibe amin'ny fitazonana ny volanao mandeha tsara.

katalaogy

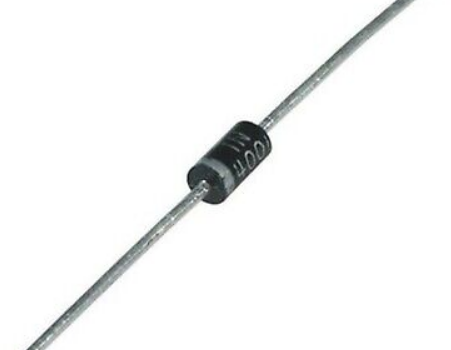

Ny fijerena ny 1n4001

ny 1N4001 dia diode izay ahafahan'ny ankehitriny mikoriana ao anatin'ny lafiny iray fotsiny.Amin'ny teny tsotra kokoa, izany dia midika fa ny ankehitriny dia tokony hifindra hatrany amin'ny anode hatrany amin'ny katolika.Mba hanampiana anao hamantatra ny katolika, dia ho hitanao ny bara volom-bolo voamarika amin'ny singa.

Ity diode ity dia afaka mitantana hatramin'ny 1 ampere (a) ankehitriny, fa afaka mitantana ny fohifohy ho avo toy ny 30a.Noho izany antony izany dia azonao atao ny mampiasa ny 1n4001 amin'ny faribolana izay misy ny ankehitriny eto ambany 1a.Ny Reverse Current ankehitriny, izay ny habetsaky ny ankehitriny izay mikoriana amin'ny lafiny mifanohitra, dia 5 microamperes 5 ihany (UA) - kely indrindra.Ny diode dia afaka mandefitra amin'ny volavolan-kevitra mihodina hatramin'ny 50 volts (v).

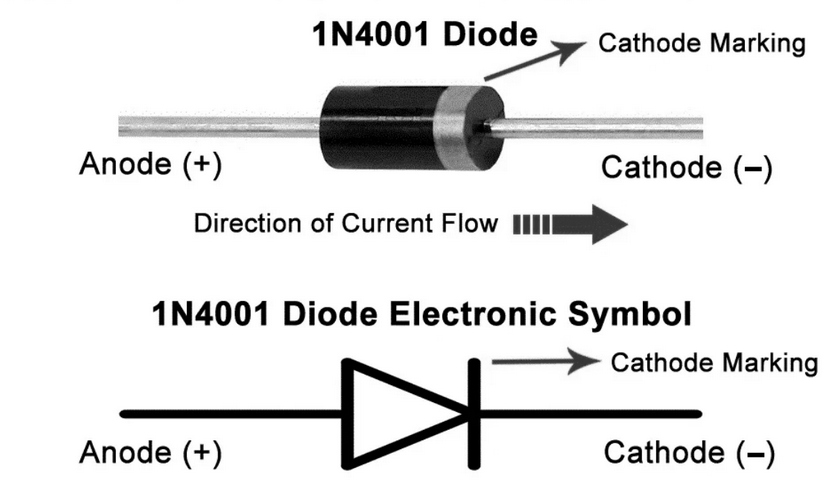

1N4001 PINOT

Pin No.	Anarana PIN	Description
1	Anode	Ny ankehitriny dia miditra amin'ny alàlan'ny anode
2	Cathode	Ny ankehitriny dia mivoaka amin'ny alàlan'ny katolika

1N4001 CAD Design

marika famantarana

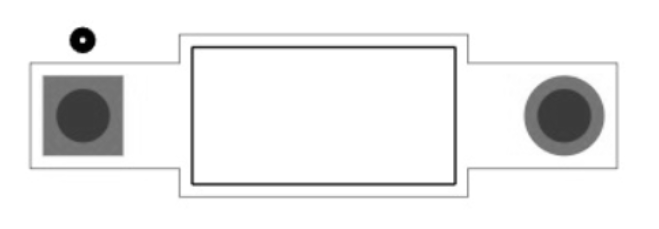

Phootperint

Endri-javatra manan-danja amin'ny 1n4001

Antonony mialoha

Ny Diode 1N4001 dia afaka mitondra ankehitriny manomboka hatrany hatramin'ny 1 ampere (a).Midika izany fa amin'ny fampiasana mahazatra, dia afaka miatrika ny fizotry ny herinaratra amin'ity ambaratonga ity raha tsy misy olana.

Peak Curreling ankehitriny

Amin'ny toe-javatra izay mety misy spike fohy ankehitriny, ny diode dia afaka mahatohitra ny tampon-tampony hatramin'ny 30a.Fohy fohy ireo spike ireo, ary ny diode dia namboarina mba hikarakarana azy ireo nefa tsy simba.

Mifamadika izao

Ny fiverenana amin'izao fotoana izao dia ambany indrindra - 5 Microamperes fotsiny (UA).Midika izany fa raha misy mikoriana ankehitriny amin'ny lalana mifanohitra (izay tsy tadiavinao) dia kely loatra izany ka sarotra ny tsikaritr'izy ireo.

RMS Reverse Voltage

Ny 1N4001 dia manana ny fakany midika hoe square (rms) mihemotra ny isa volts amin'ny 35 volts (v).Ity dia refesina ny volavolan-tena farany indrindra ny diode dia afaka mitantana tsy tapaka.

Peak Reverse Voltage

Ny diode dia afaka mandefitra ny tampon-jotra mifamadika hatramin'ny 50v.Midika izany fa afaka miatrika spike tampoka amin'ny volavolan-kevitra amin'ny lafiny mifanohitra nefa tsy mahomby.

Package Do-41

Ny 1N4001 dia misy ao anaty fonosana Do-41, izay karazana fonosana fenitra ho an'ny dioda.Ity fonosana ity dia matetika ampiasaina ary mamela ny fampidirana mora hatrany amin'ny faribolana.

Famaritana ara-teknika amin'ny 1n4001

Ny 1N4001 avy amin'ny Semiconductor dia ahitana ny fomba fiasa ara-teknika, ny toetra, ny tarehimarika, ary ny ampahany azo ampitahaina izay mitovy amin'ny modely mitovy amin'ny Semiconductor 1n4001.

Type	fikirana
Sata Lifecycle	Fandefasana farany (Nohavaozina farany: 2 andro lasa izay)
Fifandraisana mifandray	firapotsy
tendrombohitra	Amin'ny alàlan'ny lavaka
Typeing Type	Amin'ny alàlan'ny lavaka
Fonosana / tranga	Do-204AL, Do-41, Axial
Isan'ny pins	2
Package mpamatsy mpamatsy	Do-204al (Do-41)
Lanja	245mg
Packaging	Tape & Reel (tr)
MIVOAKA	1998
Sata part	lany andro
Moisture Sensitivity Level (MSL)	1 (tsy manam-petra)
Mari-pana max	175 ° C
Ny mari-pana amin'ny fandidiana Min	-55 ° C
Capacitance	15PF
Voltage - Nomery DC	50v
Laharana ankehitriny	1a
Laharana fizarana	1N4001
Polsity	Malagasy
Fanamafisana ny singa	MITAIZA IRERY NY
Hafainganam-pandeha	Fizarana fenitra> 500ns,> 200ma (io)
Type Diode	Malagasy
Ankehitriny - Reverse Leakage @ vr	5μa @ 50v
Fisarotam-pahefana	3w
Output ankehitriny	1a
Voltage - mandroso (vf) (max) @ raha	1.1v @ 1a
Mandroso ankehitriny	1a
Ny mari-pana - junction	-55 ° C ~ 175 ° C
Fivarotana max	30a
Voltage - DC Reverse (VR) (Max)	50v
Ankehitriny - salanisan'ny recttified (io)	1a
Forward Voltage	1.1v
Max Referse Voltage (DC)	50v
Zava-misy antonony	1a
Peak Reverse amin'izao fotoana izao	5μa
Max Repetive Reverse Voltage (VRRM)	50v
Capacitance @ vr, f	15PF @ 4V 1Mhz
Fangatahana tsy miverimberina	30a
Mifamadika ny volonta	50v
Max Finday Surge ankehitriny (IFSM)	30a
savaivony	2.72mm
hahavony	5.2mm
NY FAHARETANY	5.2mm
sakany	6.35mm
Tongava svhc	Tsy misy svhc
Henjana ny taratra	tsy misy
Sata rohs	Rohs compliant
Mitarika maimaimpoana	Mitarika maimaimpoana

Fampiasana mahazatra amin'ny 1n4001

Fisorohana ny fialam-boly mifamadika

Ny fampiasana iraisan'ny Diode 1N4001 dia ny miaro ny faribolana amin'ny tsy fahantrana.Raha misy olona tsy nahy dia mampifandray ny loharanom-pahefana amin'ny fomba tsy mety, ity diode ity dia manakana ny fihodinan'ny ankehitriny ankehitriny, izay afaka manampy amin'ny fanimbana singa hafa ao amin'ny faritra.

Rectifiers (antsasaky ny onja sy ny onja manontolo)

Ny 1N4001 dia ampiasaina amin'ny sisin-dàlana mitovy ihany koa, izay natao hanova fiovam-po ankehitriny (ac) mba hitarika ankehitriny (DC).Amin'ny fihenan'ny antsasaky ny onja, ny antsasaky ny famantarana ny AC dia avela amin'ny alàlan'ny fanitsakitsahana tanteraka, ary niova fo ny famantarana iray manontolo.Ny Diode dia manana anjara toerana lehibe amin'ny fiantohana fa ny ankehitriny ihany dia mikoriana amin'ny lalana irina.

Fitaovana fiarovana

Ny 1N4001 dia afaka mihetsika ho fitaovana fiarovana amin'ny fampiharana isan-karazany.Ohatra, afaka miaro ny faritra saro-pady amin'ny fizarazarana amin'ny fanakanana ny fivoarana mifanohitra izay mety hiteraka fahavoazana.

Fitsangatsanganana mikoriana ankehitriny

Amin'ny faribolana sasany, zava-dehibe ny mifehy ny fandehan-javatra ankehitriny, ary afaka manampy amin'izany ny 1N4001.Izy io dia miantoka fa ny fikorianan-javatra amin'izao fotoana izao ary mifehy ny habetsaky ny fandalovana ankehitriny.

Safidy fanoloana 1N4001

• 1n4148

• 1n4733a

• 1n5408

• 1n5822

• Doviodes Zener

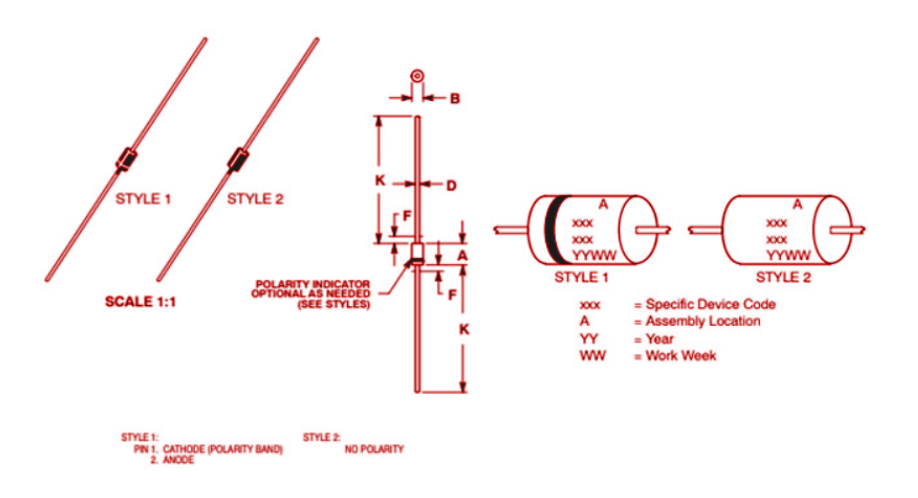

1N4001 Ny haben'ny fonosana sy ny refy

Fananana mekanika amin'ny 1n4001

Tranga

Ny diode dia tonga amin'ny raharaha epoxy, izay miaro sy maharitra.Ity karazana raharaha ity dia manampy amin'ny fiarovana ny diode amin'ny fahasimbana ivelany ary ny fanaterana azy io dia azo itokisana.

Lanja

Ny 1N4001 dia milanja eo ho eo amin'ny 0,4 grama.Izany dia mahatonga azy ho maivana, izay mety tsara rehefa mamolavola compact miombona na mifaninana.

Famaranana tsy misy ahiahy

Ny fivoaran'ny ivelany ny diode dia mahatohitra, izay miantoka fa mijanona ho miasa na dia miharihary aza ny toe-javatra izay mety hiteraka akanjo na fanimbana.Ankoatr'izay, ny fitarihan'ny terminal dia natao mba ho mora omena mora, mamela ny fivoriambe milamina.

Mari-pana amam-bidy

Rehefa mametraka ny 1N4001 amin'ny toerana izy dia afaka mitana ny mari-pana hatramin'ny 260 ° C mandritra ny 10 segondra.Natolotry ny hitazomana ny fizotran'ny fivarotam-bidy mba hialana amin'ny faharatsiana sy hanimba ny diode.Rehefa mivarotra, ataovy azo antoka fa hitazona ny halaviran'ny 1/16 santimetatra avy amin'ilay raharaha.

Fanamarihana polarité

Mba hanampiana anao hamantatra ny orientation marina amin'ny fametrahana, ny katolon'ny diode dia voamariky ny tarika polaritony.Izany dia mahatonga azy ho mora ny mahafantatra izay lalana tokony hikoriana ny ankehitriny, ny fiantohana ny fiasa mety amin'ny faritra misy anao.

Fampahalalana momba ny mpanamboatra ho an'ny 1n4001

Ny 1N4001 dia amboarin'ny Semiconductor, orinasa iray izay mifantoka amin'ny famoronana teknolojia tahirin-kevitra angovo.Ao amin'ny Semiconductor dia manome vahaolana izay manampy amin'ny fampihenana ny fampiasana angovo eran-tany amin'ny alàlan'ny fanolorana vokatra marobe, avy amin'ny hery sy ny fitantanana famantarana amin'ny lojika sy ny vahaolana amin'ny lojika sy ny vahaolana.Ny vokatra azon'izy ireo dia hita ao amin'ny indostria toy ny fiara, serasera, computing, elektronika elektronika, indostria, loha, fitaovana ara-pitsaboana, fitaovana ara-pitsaboana, fitaovana ara-pitsaboana / aeroberam-pitsaboana, fitaovam-pitsaboana / aeros

Datasheet PDF

1N4001 Datasheets:

1n4001.pdf

Fanontaniana matetika matetika [FAQ]

1. Inona no maha samy hafa ny 1N4001 sy ny 1N4007?

Ny fahasamihafana lehibe dia ny fahafahan'izy ireo hikarakara volavolan-dalàna mifamadika.Ny 1N4001 dia afaka mahazaka hatramin'ny 50v, raha ny 1n4007 dia afaka mitantana hatramin'ny 10000v.Raha avo kokoa ny fitakiana volomparasy dia avo kokoa ny 1N4007 dia azo ampiasaina amin'ny toeran'ny diode amin'ny 1n4001 ka hatramin'ny 1n4006.

2. Inona ny safidy fonosana misy ho an'ny 1n4001?

Ny 1N4001 dia avy amin'ny karazana fonosana isan-karazany, ao anatin'izany ny safidy vita amin'ny plug-41 ary ny Do-27 (voamarika ho 1n4001), ary koa ny fonosana eny an-tendrombohitra toy ny Sod-323, sod123, ary SMA (voamarika marika ho M1).

3. Ahoana no ahafahanao milaza hoe iza amin'ireo lafiny amin'ny diode 1N4001 1Ny tsara ary iza no ratsy?

Raha te hahita ny lafiny tsara sy ratsy, dia ampiasao ny fomba maro samihafa amin'ny fomba fanoherana.Ampifandraiso amin'ny diode ny fitsapana.Raha mikoriana ankehitriny, ny mpitarika tsara amin'ny multimeter dia mifandray amin'ny anode (lafiny tsara).Raha tsy mikoriana ny ankehitriny, ny mpitarika tsara dia mifandray amin'ny katolika (lafiny ratsy).
