Ahoana ny fomba fampiasan'ny AD5535ABC fampiharana

Ny AD5535ABC dia dac fampisehoana avo lenta izay manome fanaraha-maso ny volavolan-kevitra momba ny fampiharana izay mila vokatra marobe marobe.Izy io dia ahitana fantsona 14 tsy miankina 14-bit sy ny amplifier avo lenta, izay manome safidy tsara ho an'ny fitaovana mems, optical switch ary rafitra fanaraha-maso mialoha.Miaraka amin'ny habetsaky ny volavolan-dalàna miisa hatramin'ny 200V, dia manome fampisehoana marina sy maharitra.Ny serialera haingana dia mamela ny fifandraisana tsara amin'ny microcontrollers sy DSPs.Ny fonosana CSP_BGA Compact_BGA dia manamora ny fidirany amin'ny habaka kely raha manome ny halalin'ny vokatra avo lenta.Ny fanaraha-maso ny mari-pana amin'ny mari-pana naorina dia manampy amin'ny fiomanana azo antoka.Na miasa amin'ny rafitra optika, ny toerana micro, na fampiharana mifehy ny fifehezana mandroso, ny AD5535ABC dia vahaolana azo itokisana.

katalaogy

AD5535ABC Famintinana

ny Ad5535abc dia 32-fantsona, 14-bit dac miaraka amina famoaham-bokatra avo lenta misy haingam-pandeha, natao ho an'ny fampiharana mems optika.Izy io dia manome endrika famoaham-bolo azo avy amin'ny ref_in-avy amin'ny 0 v ka hatramin'ny 50 v rehefa ref_in ary hatramin'ny 200 V

Miaraka amin'ny interface tsara 3-tariby 3-tariby, manohana ny famantaranandro hatramin'ny 30 MHz, miantoka ny fifandraisana tsara amin'ny DSPs sy microcontrollers.Izy io dia miasa amin'ny AVCC (4.75 V hatramin'ny 5.25 V), DVCC (2.7 V to 5.25 V), V- (-4.75 V to -5.25 v), v + (4.75 v hatramin'ny 5.25 v), ary vpp (210 v).

Ny AD5535ABC dia tonga lafatra amin'ny rafitra fanaraha-maso avo lenta.Ny baiko marobe dia misy - mifandraisa aminay amin'ny vidin'ny fifaninanana!

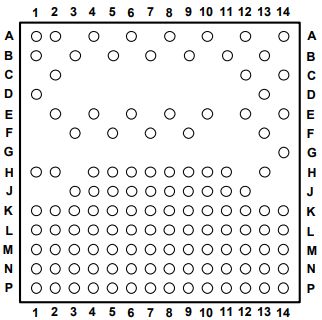

Ad5535ABC Pin Configuration

Famaritana PIN

Laharana PIN	Anaran'ny baolina	Description
A1	NC	Tsy misy fifandraisana
A2	Vout1	Fantsona output analog 1
A4	Vout7	Fantsona output analog
A6	Voout11	Channel Output Analog 11
A8	Vout16	Channel Output Analog 16
A10	Vout20	Channel Outphut Analog 20
A12	Vout25	Fantsona output Analog 25
A14	NC	Tsy misy fifandraisana
B1	Vout0	Fantsona output analog 0
B3	Vout4	Fantsona output analog 4
B5	Vout9	Channel Outnel Analog 9
B7	Vout13	Fantsona output analog 13
B9	Vout17	Fantsona output analog 17
B11	Vout21	Fantsona output analog 21
B13	Vout26	Channel Outphut Analog 26
D2	Vout3	Fantsona output analogika 3
C12	Vout22	Channel Output Analog 22
C14	Vout29	Fantsona output analog 29
D1	Vout2	Channel Output Analog 2
D13	Vout23	Fantsona output analog 23
F2	Vout5	Fantsona output analog 5
F4	Vout8	Fantsona output analog
F6	Vout12	Fantsona output an-tsary 12
F8	Vout15	Fantsona output analog
F10	Vout19	Fantsona output analogna 19
E12	Vout24	Channel Outphut Analog 24
E14	Vout31	Fantsona output Analog 31
G3	Vout6	Fantsona output analog
F5	Vout10	Fantsona output analog 10
G7	Vout14	Channel Output Analog 14
G9	Voout18	Fantsona output analogna 18
F13	Vout30	Channel Outphut Analog 30
G14	Vout28	Fantsona output Analog 28
H1	Vpp	Ny famatsiana voloana avo
I2	Vpp	Ny famatsiana voloana avo
H4-H11	AGND	Ground Ground
H13	Vout27	Channel Outphut Analog 27
J3-J12	AGND	Ground Ground
K1	V +	Amplifier famatsiana tsara (4.75v - 5.25v)
K2	V +	Amplifier famatsiana tsara (4.75v - 5.25v)
K3-K14	AGND	Ground Ground
L1	V-	Amplifier famatsiana ratsy (-4.75v to -5.25v)
L2	V-	Amplifier famatsiana ratsy (-4.75v to -5.25v)
L3-L13	AGND	Ground Ground
L14	Dac_gnd	Torolàlana ho an'ny DAC rehetra
M1-M12	AGND	Ground Ground
M13	Avcc	Ny famatsiana analog (4.75v - 5.25v)
M14	Avcc	Ny famatsiana analog (4.75v - 5.25v)
N1	PGND	Ground Amplifier Ground
N2	PGND	Ground Amplifier Ground
N3	Cathode	Cathode amin'ny diode anatiny (fandrefesana ny mari-pana)
N4	Anode	Anode of the Diode anatiny (fandrefesana ny mari-pana)
N5-N14	AGND	Ground Ground
P1	NC	Tsy misy fifandraisana
P2	Ref_in	Solosaina fanondroana (1V - 4V, Mametraka famoahana 50v - 200v)
P3	Dac_gnd	Torolàlana ho an'ny DAC rehetra
P4	Avereno	Ampidirina ambany ny famerenam-bola ambany
P5	DVCC	Famatsiana nomerika (2.7v - 5.25v)
P6	DGND	Ground Ground
P7	Fitsapana	PIN Calibration (Load Data amin'ny fantsona rehetra)
P8	Din	Input Data Serial
P9	Sclk	Fidirana famantaranandro (hatramin'ny 30 MHz)
P10	mifandrindra	Fitaovana snial frame ambany
P11-P13	AGND	Ground Ground
P14	NC	Tsy misy fifandraisana

AD5535ABC endri-javatra

Sehatra 32-channel dac

Ny ad5535abc dia natao ho an'ny fampiharana izay mitaky fipoahana marobe marobe, izay ahitana fantsona 14-bit 14-bit 14-bit.Izany dia mamela ny fifehezana ny volavolan-kevitra manerana ny fipoahana isan-karazany, izay mahatonga azy io ho tsara indrindra amin'ny rafitra mems optika sy rafitra entin'ny Precision.

Akplifier Output avo-habakabaka namboarina

Ny fantsona DAC tsirairay avy dia miaraka amin'ny famoaham-bolam-bolo avo lenta avo lenta, manafoana ny filàna ivelany.Ny volavolan-kevitra momba ny famoahana dia azo atao amin'ny alàlan'ny 50 v ka hatramin'ny 200 v, arakaraka ny fampidirana (ref_in), manome fahafaha-mandanjalanja amin'ny fampiharana samihafa.

Vokatra azo antoka sy marina

Ny AD5535ABC dia azo antoka fa ny monotonika, midika fa ny vokatra dia hitombo na hampihena hatrany hatrany raha tsy mitsambikina tsy ampoizina.Izany dia miantoka ny fampisehoana maharitra sy azo vinavinaina, izay mitsikera ny fampiharana mialoha toy ny fanaraha-maso ny Mems fitaratra sy ny fihetsika elektronika.

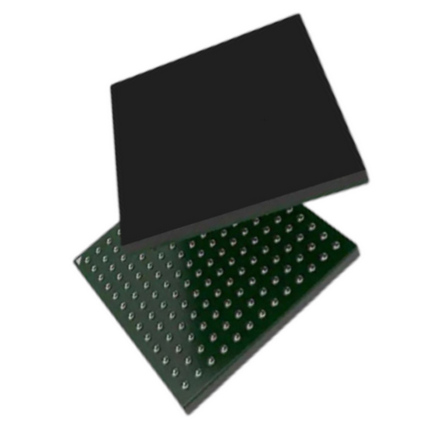

Package CSP_BGA Compact

Miaraka amin'ny 15 mm × 15 mm csp_bga (fonosana scale, ball grid array), ny ad5535abc dia manome endrika endrika endrika, ka mahatonga azy ho mora ny mampifangaro ny birao mifanentana.Na eo aza ny habeny kely, dia manome valim-be avo be izy io, mamela ny famoahana volavolan-dalàna marobe amin'ny fonosana tokana.

700 μa mitondra fiara

Ny fantsona DAC tsirairay dia manana fahaiza-manao mitondra fiara hatramin'ny 700 μA, ka mahatonga azy ho tsara ho an'ny fampiharana izay mitaky fipoahana ambany sy avo lenta.Izany dia mahatonga azy ho ilaina indrindra amin'ny fitrandrahana fitaratra, fitaovana elektronika, ary rafitra voafaritra hafa izay takiana ny fihetsika voafehy.

Fanaraha-maso ny mari-pana ho an'ny fahamarinan-toerana

Hiantohana ny fampisehoana tsy tapaka, ny ad5535abc dia ahitana ny diode silicon mitambatra ho an'ny fanaraha-maso ny mari-pana.Izany dia mamela ny fitantanana ny hafanam-po amin'ny fotoana tena izy, miantoka fa ny fitaovana dia miasa ao anatin'ny fetran'ny mari-pana azo antoka, manatsara ny fahatokisana maharitra.

Fast dsp- / microcontroller-interface tsara

Ny AD5535ABC dia manohana ny serial-setra haingam-pandeha haingam-pandeha amin'ny alàlan'ny famantaranandro ka hatramin'ny 30 MHz, ka ampifanarahana tsara amin'ny DSPs sy microcontrollers.Izany dia ahafahana mifampiresaka haingana sy mahomby, mampihena ny fahalemen'ny rafitra sy ny fanatsarana ny fampisehoana rafitra ankapobeny.

Fanavaozana ny fantsom-pifandraisana haingam-pandeha haingam-pandeha

Miaraka amin'ny alàlan'ny famandrihana fantsom-baovao 1.2 MHZ, ny AD5535ABC dia miantoka fa ny fantsona DAC tsirairay dia azo havaozina haingana, manome fotoana famaliana haingana.Ity fampiasa ity dia ilaina indrindra amin'ny fampiharana izay mitaky fanitsiana volavolan-dalàna haingana, toy ny fitrandrahana optika sy optika mampifanaraka.

Asynchronous Reset fiasa

Ny AD5535ABC dia manisy fiasa Asynchronous Fiverenana asynchronous, mamela anao hamerina ny fantsom-pahalalana rehetra amin'ny fanjakana fantatra.Izany dia miantoka fa ny rafitra dia afaka miverina haingana amin'ny toe-javatra tsy ampoizina, misoroka ny lesoka sy ny fitazonana ny asa azo antoka.

Sehatra amin'ny mari-pana isan-karazany

Natao hanatanterahana ny toe-piainana isan-karazany amin'ny tontolo iainana isan-karazany, ny AD5535AbC dia miasa ao anatin'ny mari-pana amin'ny mari-pana -10 ° C hatramin'ny 85 ° C.Izany dia mahatonga azy mety amin'ny fangatahana fangatahana, miantoka ny fampisehoana tsy miova amin'ny elektronika indostrialy sy voafaritra.

Ad535ABC ara-teknika manokana

Fanamarihana ara-teknika amin'ny Designing Analog, Inc., ad5535abc.

Toetran'ny vokatra	Ny sandan'ny toetra
mpanamboatra	Device Analog, Inc.
Package mpamatsy mpamatsy	124-Cspbga (15x15)
Fonosana / tranga	124-LBGA, CSPBAGA
Fonosana	lovia
Typeing Type	Tendrombohitra
Laharana vokatra fototra	Ad5535
Moisture Sensitivity Level (MSL)	3 (168 ora)
ECCN	EAR99
Htsus	8542.39.0001

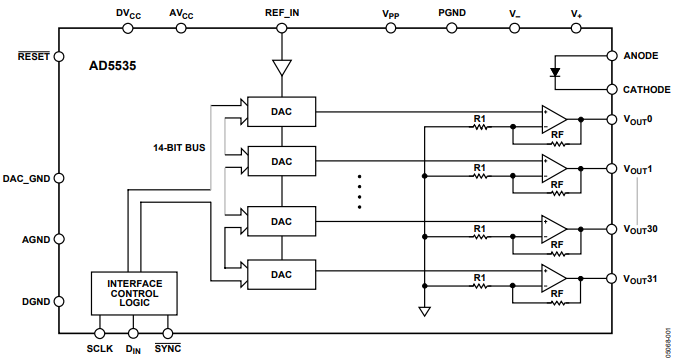

Diizina AD5535ABC

Ny diagram ny doka ad5535abc dia mampiseho ny fomba niovan'ny famantarana nomerika ho vokarina amin'ny fitrandrahana analog.Fifandraisana amin'ny herinaratra (DVCC, AVCC, ref_in, VPP, PGND, V-, V-, V-, V-, raha mifehy ny fifehezana (RESET, DGND, DGND, SCLK, DIN, Synd, Sck, DIN, Synd, Sck).Famahanana bisy 14-bit iray dia misy dac marobe, izay manova ny angon-drakitra nomerika ho volonta analog.Ny famoahana DAC tsirairay dia mandalo ny boribory amplifier miaraka amin'ny mpanohitra (R1 sy RF) hiantohana ny famantarana maharitra alohan'ny hahatongavan'ny voouts0 amin'ny voout31.Ny diode anatiny (anode, cathode) dia tafiditra amin'ny fandrefesana ny mari-pana, ary ny lojika interface dia mahatonga ny fampifangaroana tsotra.

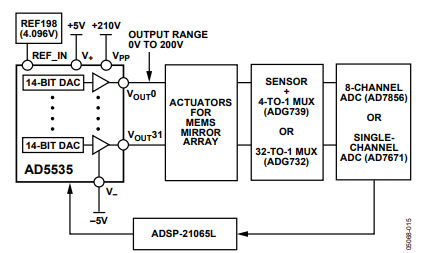

Fampiharana AD5535ABC Disction Circuit

Ny ad5535abc dia ampiasaina amin'ny kodiarana optika mifototra amin'ny hemera mba hifehezana ireo fitaratra kely izay mitarika hazavana mivantana.Ny refter18 volonta dia manome fidirana 4.096v inputim-bolo, raha ny AD5535Abc dia miteraka fivoahana avo lenta (0v ka hatramin'ny 200V) mampiasa ny dac bit 14 bit.Ireo fipoahana ireo dia mitondra ny MEMS Mirror Mirror Mirror, manitsy ny toerany.Ny rafitra dia ahitana ny sensor izay manara-maso ny fitaratra, mampiasa na 4-to-1 Multiplexer (adg739) na 32-to-1 multiplexer (adg732) hisafidy famantarana.Avy eo dia alefa any amin'ny ADC 8-fantsona (AD7856) na ADC tokana (AD7671) ny famantarana namboarina.Ny DSP (ADSP-21065L) dia manatanteraka ny fandidiana manontolo, miantoka ny fanaraha-maso tsara ny fifehezana optika.

Fampiharana Ad5535Abc

Optical Micro-Electremechanical Systems (Mems)

Ny AD5535ABC dia ampiasaina amin'ny fitaovana mems optika, izay ilaina ny fanaraha-maso ny volavolan-kevitra momba ny fitaratra sy ny fitrandrahana fitaratra.Miaraka amin'ny fivoahany avo lenta sy ny tahan'ny fanavaozana haingana, dia mamela ny fanitsiana malefaka sy marina, izay mahatonga azy ho safidy tsara ho an'ny fampiharana izay mitaky fanovana optika mavitrika.

Switchical Crosspoint Switches

Ao amin'ny tambajotra fifandraisana amin'ny fibre-optika, ny optical Crosspoint dia manana anjara toerana lehibe amin'ny filoham-pirenena.Ny AD5535ABC dia manome fipoahana avo lenta marobe, manome ny fanehoana fihetsika elektronostatic electrostatic of mems fitaratra ao anatin'ireny switch ireny.Ny fotoam-panadihadiana haingana dia miantoka fa ny famantarana dia tsy misy fanemorana na fahaverezan'ny kalitao, fanatsarana ny fampisehoana rafitra ankapobeny.

Mikororoka miaraka amin'ny mpilalao sarimihetsika piezoelectric

Ny mpiasan'ny Piezoelectric dia mitaky fifehezana ny volavolan-dalàna mba hahatratrarana ny toerana ambony indrindra amin'ny fampiharana toy ny microscopy, mpanamboatra semiconductor sy ny recobin.Ny AD5535ABC dia manome ny haingam-pandeha azo antoka sy azo zahana ilaina amin'ny fifehezana ny hetsika tsara, ny fiantohana fa ny fanitsiana ny toerana dia mijanona ho malama sy averina.

Sehatra Seho amin'ny fitsapana sy fandrefesana automatique

Ny rafi-pisavana momba ny automotika dia miantehitra amin'ny fifehezana volavolan-dalàna avo lenta mba hametrahana sy hampitsahatra ny haavon'ny sensor isan-karazany.Ny AD5535ABC dia manampy amin'ny fanomezana fivoahana avo lenta, mamela anao hanitsy ny toe-javatra sensor mandritra ny dingana diagnostika sy calibration.Ny fahafaha-manao fantsom-pifandraisana marobe dia mahatonga azy ho tsara indrindra amin'ny fifehezana ny teboka fitsapana marobe, fanatsarana ny fahombiazana amin'ny fanamboarana fitsapana automotika.

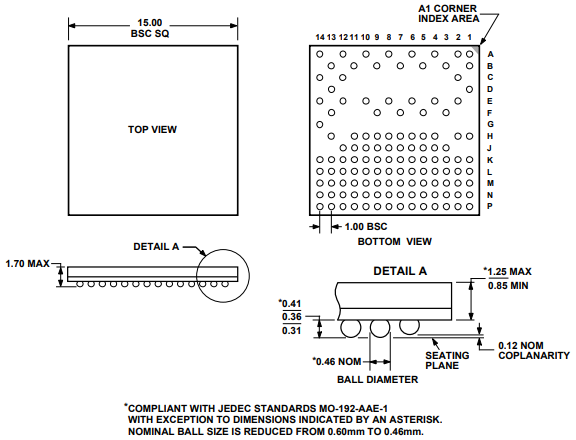

Dimensions ad5535abc

Ny tarehimarika momba ny AD5535ABC dia mampiseho ny haben'ny vatana sy ny fandaharam-potoan'ny BGI'S ​​Bala (Ball Grid Garay).Ny fomba fijery ambony dia manondro fa ny Chip dia 15mm x 15mm.Ny fomba fijery ambany dia manambara ny laharan'ny baolina, izay alamina isaky ny modely misy marika misy marika misy andalana A mankany P sy Tsanganana 1 ka hatramin'ny 14. Ny marika kely ao amin'ny zoro A1 dia manampy amin'ny alàlan'ny fametrahana.Ny fijery lafiny (antsipirihany A) dia manome fandrefesana ny haavon'ny baolina, ny coplanarity, ary ny fiaramanidina seza, mampiseho fa ny haben'ny baolina dia 0.46mm amin'ny savaivony, mihena amin'ny fomba mahazatra 0.60mm.Ny fonosana dia manaraka ny fenitry ny Jedec fenitra M-192-Aae-1, miaraka amina fanesorana vitsivitsy voamariky ny asterisk.Ireo antsipirihany ireo dia manampy amin'ny fiantohana ny fitantanana sy ny fanovana mety rehefa mamakivaky ny sombin-tsofina mankany amin'ny birao iray.

AD5535ABC vokatra hafa

Laharana ampahany	mpanamboatra	Endri-javatra fototra	Mampiasà tranga / fanamarihana
Ad5532hsabcz	Analog Devices Inc.	Fitaovana fonosana 74-Cspbga (12x12) natao ho an'ny fiovam-po avo lenta.Izy io dia ahitana ny famolavolana eny an-tendrombohitra ho an'ny fampiharana mifampitohy.	Mety tsara amin'ny rafitra fanaraha-maso ny precision, famokarana indostrialy ary fanodinana famantarana marika avo lenta.
Ad5532abcz-5	Analog Devices Inc.	DAC avo lenta ao anaty fonosana 74-cspbga (12x12), manome fiovam-po sy fahamarinan-toerana azo itokisana sy fitoniana azo itokisana.Dia tonga ao anaty fonosana tray mba hikarakarana mora.	Mety amin'ny fitaovana, fitaovana fanandramana automatique, ary fampiharana fanodinana famantarana.
Ad5532bbcz-1	Analog Devices Inc.	Compact 74-Cspbga (12x12) eny an-tendrombohitra-Mount Dac miaraka amin'ny fampisehoana tsy miova ary fahaiza-manao fanodinana famantarana.	Matetika ampiasaina amin'ny rafitra fifandraisana, ny fanaraha-maso ny indostria ary fitaovana fandrefesana mialoha.

Momba ny Device Analog, Inc.

Ny Device, Inc. Inc. dia orinasa mpitarika amin'ny fanodinana famantarana sy elektronika avo lenta.Miaraka amin'ny traikefa am-polony taona am-polony, ny orinasa dia mifantoka amin'ny famolavolana vahaolana semiconductor Advanced izay ny herin'ny governemanta toy ny serasera, ny fahasalamana, ny automotika ary ny automatique.Fantatra noho ny fahatanterahana sy fahatokisana, fitaovana analog dia manome singa manapaka izay manampy anao hanorina rafitra mahomby sy avo lenta.Na miasa amin'ny mems ianao, ny fiovam-po momba ny angon-drakitra, na ny fitantanana ny herinaratra, ny vokatra dia natao hanaterana valiny tsy tapaka sy marina amin'ny fangatahana fampiharana.

Famaranana

Ny AD5535ABC dia 32-fantsona maherin'ny 32 miaraka amin'ny famoahana avo lenta, ka safidy tsara ho an'ny fampiharana toy ny mems fitarihana sy ny toerana misy ny fitaratra.Manolotra volavolan-dalàna be dia be, ny serialera haingana, ary ny amplifiers haingana, ary ny fiantohana ny fampisehoana malefaka sy marina.Miaraka amin'ny famolavolana sy ny fandidiana azo itokisana azy, dia mifanaraka tsara amin'ny rafitra elektronika mandroso izay mitaky fifehezana ny volavolan-kevitra.Raha mitady fampisehoana avo lenta amin'ny tetik'asa ianao, dia safidy tsara ny ad5535abc.
