Ina333 Fitaovana Amplifier: Alternatives, Pinout, ary fampiharana

Fantaro ny INA333, fampitaovana fampitaovana tsara indrindra izay fantatra amin'ny maha-izy azy sy ny fanjifana herinaratra ambany.Ao anatin'ity torolàlana ity dia hitrandraka ny famolavolana azy, ny endri-javatra ary ny fampiharana azo ampiharina amin'ny teknolojia maoderina isika.Avy amin'ny laminasa PIN sy ny antsipiriany momba ny fampiasana azy, fantaro ny fomba mampifangaro ny teknolojia mandroso ity singa ity miaraka amin'ny teknika voaporofo fa mitondra ny fanavaozana.

katalaogy

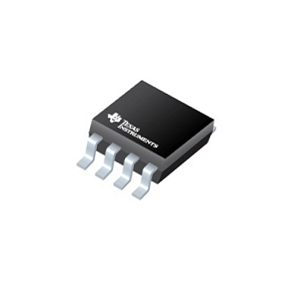

Inona ny INA333?

ny Ina333 dia fampitaovana fampitaovana tsara sy ambany indrindra amin'ny herin'ny haingam-pandeha ho an'ny fitaovana portabe sy ny bateria.Ny famolavolana mandroso, ahitana amplifiers telo telo, dia miantoka ny fampisehoana avo sy fahaiza-manao ho an'ny fampiharana finday.Ny habeny tsy azo ampiarahana ny fampiasana angovo, ny fampitomboana ny faharetana sy ny faharetana amin'ny haitao teknolojia portable.Ny endri-javatra iray ao amin'ny Ina333 dia ny fampisehoana azo itokisana amin'ny herinaratra voafetra, ka mahatonga azy ho tonga lafatra ho an'ny fitaovana mahomby amin'ny angovo toy ny fitaovana fitsaboana portable.Izy io dia mitazona ny fahitsiana mandritra ny fitandremana hery, hanohanana ny fomba fianianan-tsarimihetsika lava kokoa.

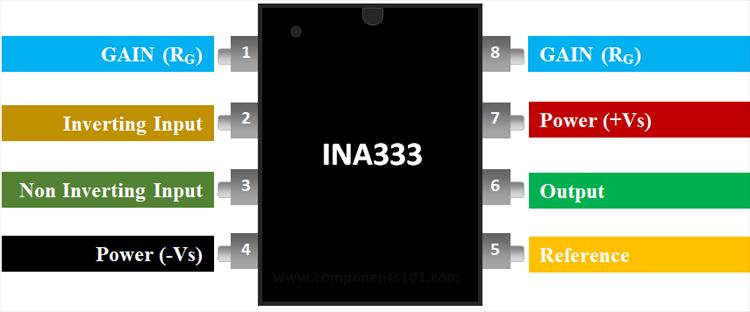

Fanamafisana ny PIN INA333

Pin No.	Anarana PIN	Description
1	Tombony (rg)	Mamadika ny terminal mifandray amin'ny mpanohitra iray mahazo tombony
2	Inverting Inputing (in-)	Ny fidirana fidirana amin'ny fidirana amin'ny OP-AMP
3	Inputon tsy manetsika (ao)	Ny PIN tsy miovaova tsy misy fanodinana
4	Hery (-vs)	Terminal famatsiana ratsy
5	Reference	Fampidirana momba ny famoahana.Mifamatotra amin'ny mahazatra
6	Output	Amplifier output Pin
7	Hery (+ vs)	Terminal famatsiana tsara
8	Tombony (rg)	Ny terminal tsy misy fidirana tsy misy ifandraisany amin'ny mpanohitra iray Mametraha vidiny

LM623 voafaritra sy endri-javatra

Endri-javatra / famaritana	Description
Type	Rail-to-Rail Instrumentation Amplifier
Isan'ny fantsona	Fantsona 1
Voltage famatsiana	5.5 v
SR - SOLW SOLW	0.16 V / μS
CMRR - Taratasy fandavana mode mahazatra	100 db
IB - Input Bias ankehitriny	1.4 na
VOS - Input Offset Voltage	10 μv
Fanomezana fiasa ankehitriny	198 μa
passante	150 KHZ
Mahazo v / v	1000 v / v
Safidy fonosana	Azo alaina ao amin'ny 8-pin pdip, soic, ary fonosana vssop

Ina333 mitovy ics

• Ad623

INA333 Alternative Ics

• Lm4871

• Ad620

• IC6283

• Jrc4558

Aiza no mety hampiasaina amin'ny INA333?

Ny ETO333 dia manatsara ny rafitra mahery vaika noho ny fanjifana herinaratra sy ny fampidirana an-tànana sy ny fampidirana an-tanan-dramatoaManolotra fanamafisam-peo manan-danja ihany koa izy io, miaraka amin'ny amplifiers na namboarina namboarina izay nanatsotra ny familiana tamin'ny fanesorana ny filàna fanalàna ivelany ivelany.Izany dia mahatonga azy ho mahomby amin'ny fitaovana fandrefesana mialoha ny famandrihana, anisan'izany ny sensor sensor sy ny fitaovana diagnostika klinika, izay zava-dehibe ny fitoniana sy ny fahitsiana.Mba haharetanao tanteraka ny fahaizany, dia tsy maintsy mampihatra paikady mandinika ianao, toy ny mampihena ny fahaiza-manao parasita sy ny fiantohana ny fitovian'ny singa, mba hanomezana fahafaham-po ny rafitra sy ny fahafaham-po.

Mampiasa ny Instrumentation Ina333 amplifier

Ny Ina333 dia singa azo itokisana sy azo itokisana ho an'ny fahaizany sy ny fanalavirana ny fampidirana azy.Ny famolavolana azy dia manantitrantitra ny fahamarinan-toerana, ny fahitsiana ary ny fahaiza-miaina, ny fanaovana azy ho vahaolana ao amin'ny fitaovana sy ny fifehezana isan-karazany.Ity ambany ity ny fijerena ny heriny, ny fampidirana / ny famoaham-bokatra, ary ny fahaiza-manao fanitsiana, miaraka amin'ny tarehimarika, izay mampiseho ny fifandraisana lehibe.

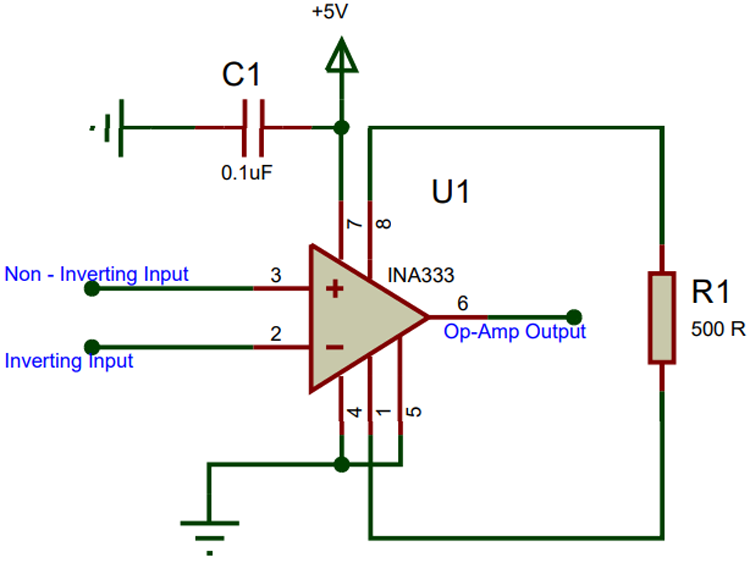

Ny famandrihana ny herinaratra sy ny base ava33 dia misy ny mampifandray ny PIN 7 amin'ny famatsiana herinaratra mety, matetika ny fenitra + 5v ho an'ny fahatsorana sy ny fifanarahana, raha toa ka misy pin 4.+ 5V Fanomezana dia manatsotra ny fitantanana ny herinaratra manerana ny fitaovana.Mba hanalefahana ny tabataba sy ny fitsabahana, ny PIN 5 dia miorina, miantoka ny volavolan-kevitra momba ny fanondroana maharitra.Ao amin'ny fitantanana ny fidirana sy ny famoahana ny fampidirana dia ampiharina amin'ny PIN 2 sy 3. Ireo fifandraisana ireo dia mamela ny fampidirana samihafa, ny endri-javatra mitahiry kalitao amin'ny fidirana amin'ny famoahana.Mandritra izany fotoana izany, ny famantarana famantarana ny famoahana dia mipoitra ao amin'ny Pin 6, vonona amin'ny fanodinana ambany.Ny fampidirana ny 0.1 μF Capacitor, C1, eo anelanelan'ny famatsiana herinaratra sy ny tany dia manampy bebe kokoa amin'ny tabataba fanivanana, ny fitoniana fandidiana.Ny fametrahana ny fahazoana amplifier dia tsy misy fotony amin'ny alàlan'ny fampidirana mpanohitra, R1, eo anelanelan'ny Pins 1 sy 8.Ny tombony dia tapa-kevitra amin'ny fampiasana ny formula:

G = (49.4 kω / rg) + 1

izay misy rg dia maneho ny sandan'ny mpanohitra.Ity fomba fanao ity dia ahafahana manitsy ny fanitsiana, miantoka fa ny Ina333 dia mahafeno ny fepetra takiana isan-karazany amin'ny fahitsiana miavaka.Ny fanalefahana ny ina333 dia ny fampidirana, ny fampisehoana herim-po ary ny fahaiza-manavaka dia maneho ny andraikiny amin'ny fitazonana ny fenitra avo amin'ny fitaovana.

Fampiharana ny INA333

Bridge Amplifiers: Mety tsara ho an'ny sela, ny rafitra mandanja ary ny sela sela.Dia mihazona ny fahamarinan-toerana amin'ny tontolo indostria na dia eo aza ny fihenan'ny mari-pana.

ECG Amplifiers: Misintona famantarana biolojika biolojika amin'ny tabataba sy ny fanamboarana avo lenta.Tena tsara ny fanaraha-maso ny fanaraha-maso am-pitsaboana amin'ny diagnostika ara-pitsaboana.

Ny tsindry tsindry: Ny fanitsiana tsara dia manova ny fanerena kely ho famantarana.Nampiasaina tamin'ny rafitra fiarovana Aerospace sy Automotive ho an'ny famakafakana.

Fitaovana ara-pitsaboana sy portable: Ny hery ambany sy ny habe azo ampitahaina dia mifanaraka amin'ny fitaovana ara-pitsaboana miniaturized.Fitaovana hery toy ny ra rà sy ny fitoniana momba ny rà, izay manitatra ny fiainana bateria.

Mizana mizana: Manatsara ny fahatsapana sy ny fahatongavan-tena amin'ny famitana ny fiovan'ny lanjany.Ampiasaina amin'ny rafitra fandanjalanjana ara-barotra sy indostrialy.

Thermocouple sy sensors rtd: Mitantana ny fampidirana ambany-be ho an'ny fanaraha-maso ny mari-pana.Ampiharina amin'ny rafitra HVAC, ny fizotran'ny indostrialy ary ny labs.

Systems fahazoan-dàlana: Misintona famantarana malemy ho an'ny fanangonana data.Tsara ho an'ny indostria mampiditra an-tsary momba ny famakafakana data ho an'ny fomba fiasa azo ampiharina.

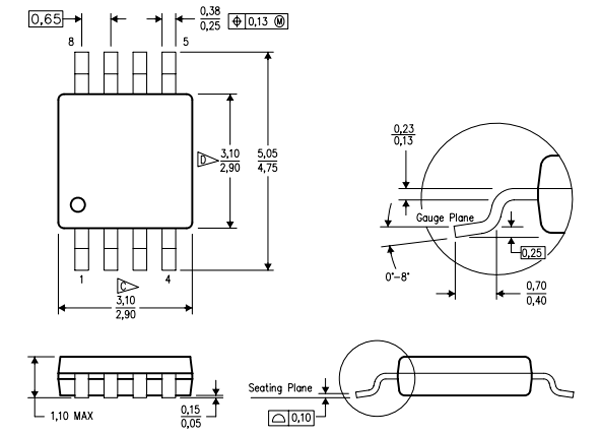

Modely sy refy33 ina333
