Ny herinaratra Irf1405: endri-javatra, mitovy ary ny Datasheet

Androany dia mandinika ny IRF1405 isika, ny mo-Channel N-fantsona iray izay nofonosina tamin'ny tranga iray ka hatramin'ny 220, izay nampiasaina tamin'ny indostrian'ny fiara.Ity lahatsoratra ity dia mampiseho ny antsipirihany amin'ny antsipirihany momba ny endri-javatra, ny fanondroana ara-teknika, ary ny fampiasana azo ampiharina, mikendry ny hampitombo ny fahatakarantsika an'io singa manan-danja io.

katalaogy

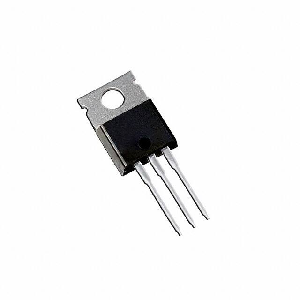

Inona ny mosfet irf1405?

ny Irf1405 Ny Mosfet dia miroborobo eo ambany toe-batana avo lenta, maharitra hatramin'ny 175 ° C.Ny fanoloran-tena mampihetsi-po mahamenatra dia tsara ho an'ny faritra silicon kely izay mampanan-karena azy, ka mahatonga azy io ho singa azo itokisana amin'ny fampiharana automotion izay mendrika ny fahatokisana sy fahombiazana.Ny Irf1405 dia ambany-fanoherana ny fanoherana, izay manamaivana ny fahaverezan'ny angovo sy ny famokarana hafanana.Izany dia mahasoa ny fanatanterahana ny faritra misy ny fiara fitaterana.Ny fahaizan'ny fifadian-kanina haingana ny Irf1405 dia mampitombo ny fahombiazany, amin'ny toe-javatra misy fiara izay mitaky fandraisana andraikitra haingana.Ny fanitsiana ny fanitsiana avalanche dia miaro ny spikes amin'ny volavolan-dalàna, miantoka ny halavan'ny halavany sy ny fahatokisana amin'ny fandidiana maharitra.Ny Mosf1405 Mosf1405 dia mipoitra ho singa manan-danja amin'ny elektronika-Edektronika-an-keriny, miaraka amin'ny fifangaroana fanolanana ambany, ny fijanonana hafanana ary ny fiatrehana hafanana dia mampiseho ny firindrana eo amin'ny fandrosoana ara-teknika sy fampiharana azo ampiharina.

Irf1405 mitovy

• Irf034

• Irf044

• Irf044smd

• Irf054

• Irf054smd

• Irf100b201

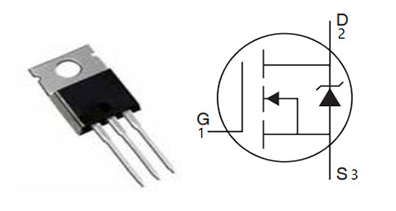

IRF1405 PIN Configuration

Pin no	Anarana PIN	Famaritana PIN
1	Vavahady (G)	Mifehy ny fitrandrahana ny mosfet
2	Drain (D)	Mikoriana amin'izao fotoana izao amin'ny alàlan'ny tatatra
3	Source (s)	Mandeha avy amin'ny loharano ny ankehitriny ary miala amin'ny mosfet

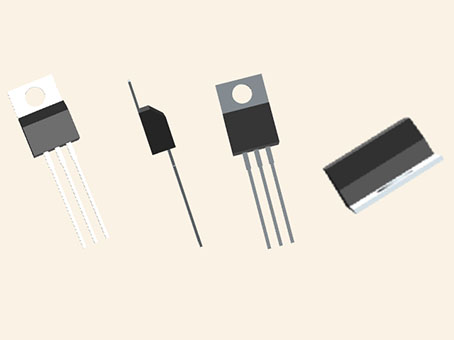

Marf1405 famantarana, dian-tongotra ary modely cad

Endri-javatra amin'ny IRF1405

• Fanoherana ny fanoherana: Manatsara ny fahombiazan'ny fahaverezan'ny herinaratra, mampihena ny fanjifana angovo, ary ny halavan'ny fitaovana manitatra.

• DV / DT DV / DT (5 V / NS)

• famerimberina avalanche fahaiza-miaina: Manolotra ny hazoto mafy manohitra ny vesatra ara-bola matetika, hanatsarana ny fahatokisana amin'ny tontolo avo lenta.

• Fandidiana mari-pana (hatramin'ny 175 ° C): Hita hatrany ny fampisehoana tsy miovaova amin'ny toe-javatra tafahoatra, mety amin'ny fampiharana Automotive sy Indusrial.

• Fanaraha-maso tsy misy fotony: Miankina amin'ny fenitra maharitra amin'ny tontolo iainana, mampihena ny fiantraikan'ny tontolo iainana sy ny fanohanana ny fanamboarana andraikitra.

IRF1405 FIKAMBANANA FANAMBANA

Ny antsipiriany ara-teknika, toetra, ary ny singa mitovy amin'ny teknolojia Infineon Nouckmerlogies Irf1405pbf.

Type	fikirana
Fotoana fitarihana orinasa	12 herinandro
Typeing Type	Amin'ny alàlan'ny lavaka
Isan'ny pins	3
Ankehitriny - tatatra mitohy (ID) @ 25 ° C	169a
Isan'ny singa	1
Tapaho ny fotoana fanemorana	130 NS
Packaging	Tube
MIVOAKA	2004
Moisture Sensitivity Level (MSL)	1 (tsy manam-petra)
famaranana	Amin'ny alàlan'ny lavaka
fanoherana	5.3mohm
Voltage - Nomery DC	55V
Mitarika pitch	2.54mm
Fanamafisana ny singa	MITAIZA IRERY NY
tendrombohitra	Amin'ny alàlan'ny lavaka
Fonosana / tranga	To-220-3
Fitaovana singa turisistor	silisiôma
Drive Voltage (max rds on, min rds on)	10v
Dispsipation herinaratra (max)	330w tc
Mari-pana	-55 ° C ~ 175 ° C TJ
ANDIAN-DAHATSORATRA	Hexfet®
Sata part	Mavitrika
Isan'ny fiatoana	3
Kaody ECCN	EAR99
Fampiasa fanampiny	Avalanche Nomera, azo itokisana avo, fanoherana ambany
Laharana ankehitriny	169a
Isan'ny fantsona	1
Fomba fiasa	Fomba fanaloboroana
Fisarotam-pahefana	33ww
Mihodina amin'ny fotoana fanemorana	13 ns
Fampiharana Transistor	ara
Vgs (th) (max) @ id	4v @ 250μa
Vavahady (QG) (max) @ vg	280nc @ 10v
Vg (max)	± 20v
Tranon-tsarimihetsika mitohy (ID)	169a
Kaody jedec-95	To-220ab
Drain amin'izao fotoana izao-max (abs) (id)	75a
Pulsed Drain ankehitriny-max (IDM)	680a
Avalanche Energy Rating (EY)	560 MJ
Ny mari-pana ambony (TJ) Max	175 ° C
hahavony	19.8mm
sakany	4.826mm
Henjana ny taratra	tsy misy
Mitarika maimaimpoana	Mitarika maimaimpoana
Fifandraisana amin'ny tranga	tatatra
Type Fet	N-Channel
Rds on (max) @ id, vgs	5.3mω @ 101a, 10V
Capacitance input (ciss) (max) @ vds	5480pf @ 25v
Fotoam-pitsarana	180ns
Fotoam-potoana (tyst)	110 NS
Voltage tokana	4V
Vavahady mankany amin'ny Source Voltage (VGS)	20V
Mandeha amin'ny volavolan-kevitra momba ny fanakorontanana	55V
Volta am-bidy roa	55V
Fotoana fanarenana	130 NS
Nominal vgs	4 v
NY FAHARETANY	10.088mm
Tongava svhc	Tsy misy svhc
Sata rohs	Rohs3 mifanaraka

Alternative amin'ny Irf1405

Laharana ampahany	Description	mpanamboatra
Auirf1405	Transistor mahery vaika, 75a i (d), 55v, 0.0053ohm, 1-singa, N-Channel, Silicon, metaly-oxide semiconductor fet, to-220ab, rohs Fepetra, fonosana plastika-3	International Rectifier
Irf1405pbf	Transistor mahery vaika, 75a i (d), 55v, 0.0053ohm, 1-Element, N-Channel, Silicon, metaly-oxide semiconductor fet, to-220ab, Package-plastika-plastika-3	International Rectifier
Irf1405	Transistor mahery vaika, 169a i (d), 55v, 0.0053ohm, 1-Element, N-Channel, Silicon, metaly-oxide semiconductor fet, to-220ab, To-220ab, 3 pin	International Rectifier
Irf1405pbf	Mitsangantsangana amin'ny lavaka, fonosana / tranga amin'ny-220-3, mitohy Drain ankehitriny (ID) 169 A, ankehitriny - tatatra mitohy (ID) @ 25 ° C 169a (TC), Voltage tokana 4 v, vavahady mankany amin'ny loharanom-bola (vgs) 20 v, fanilihana herinaratra 330 W, Dispsipation herin'ny Max 330w (TC)	Teknolojia Infineon
Irf1404pbf	Mitsangantsangana amin'ny lavaka, fonosana / tranga amin'ny-220-3, mitohy Drain ankehitriny (ID) 210 A, ankehitriny - tatatra mitohy (ID) @ 25 ° C 210a (TC), Voltage tokana 4 v, vavahady mankany amin'ny loharanom-bola (vgs) 20 v, fanilihana herinaratra 330 W, Dispsipation herin'ny Max 330w (TC)	Teknolojia Infineon
Irfb3306pbf	Mitsangantsangana amin'ny lavaka, fonosana / tranga amin'ny-220-3, mitohy Drain amin'izao fotoana izao (ID) 160 A, ankehitriny - tatatra mitohy (ID) @ 25 ° C 120a (TC), Voltage tokana 4 v, vavahady mankany amin'ny loharanom-bola (vgs) 20 v, fanilihana herinaratra 230 W, Dispsipation herin'ny Max 230w (TC)	Teknolojia Infineon
Irf2204pbf	Mitsangantsangana amin'ny lavaka, fonosana / tranga amin'ny-220-3, mitohy Drain ankehitriny (ID) 202 A, ankehitriny - tatatra mitohy (ID) @ 25 ° C 202A (TC), Voltage tokana 4 v, vavahady mankany amin'ny loharanom-bola (vgs) 20 v, fanilihana herinaratra 333 W, Dispsipation-max 333w (TC)	Teknolojia Infineon

Ny fampiharana ny Irf1405

Ny fanamafisana ny fahombiazan'ny herinaratra herinaratra

Ao anatin'ny rafitra fanalefahana herinaratra, ny IRF1405 dia mipoitra ho mpilalao fototra.Ny fahafahany mametraka ny voromanidina be dia be dia be amin'ny asa malefaka sy azo itokisana.Amin'ny alàlan'ny fampihenana ny fanoherana sy fanamafisana ny fahombiazan'ny angovo, dia miantoka ireo transister ireo fa ny rafi-pitondrana dia saro-pady amin'ny baiko mpamily sy ekonomika amin'ny fampiasana herinaratra.Midika izany fa ny mpamily dia mankafy ny fampihenana ny fiampangana sy ny fitoniana fiara mihatsara, ny fitomboan'ny filaminana bebe kokoa.

Fanamafisana ny fifehezana toetr'andro ho fampiononana

Ny fampielezana ny IRF1405 amin'ny rafitra fanaraha-maso toetr'andro dia manasongadina ny fahaizany amin'ny fihaonana ny fepetra takian'ny fiara.Ny fahaiza-manaon'ny heriny dia ny fitazonana ny mari-pana ao anaty kabinetra ary ny fiainana bateria.Ity fanapahan-kevitra roa ity dia misy fampiononana ny mpandeha manerana ny toetr'andro sy ny fotoam-piaretan'ny toetr'andro sy ny fotoan-tsarotra, mampiseho ny fitovian'ny fitoviana eo amin'ny angovo sy fitazonana ny fampisehoana.

Fomba fijery momba ny fampifangaroana rafitra

Ny fanamafisana ny IRF1405 amin'ny rafitra automatique dia mitaky fitandremana amin'ny famolavolana sy ny fanirian'ny rafitra.Ny toetra mampiavaka an'io mosfet io dia mamela ny fanamboarana ny fampiasana manokana, fampandrosoana ny fandrosoana amin'ny famolavolana fiara sy ny fifehezana ny frameworks.Ny toetrany mahery vaika dia miantoka ny fiasa tsy miovaova eo ambanin'ny fanamby isan-karazany, ny fahatokisan-tena fiara.

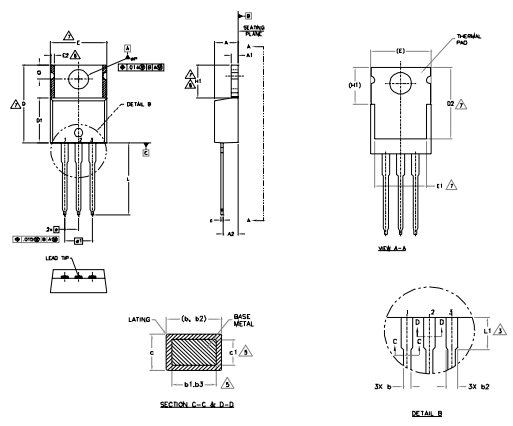

Fonosana ho an'ny Irf1405

Inf1405 Fampahalalana momba ny mpanamboatra

Ny zotom-pon'i Infineon ho an'ny fanamboarana ny hatsaram-panahy amin'ny sehatra lehibe amin'ny sehatra isan-karazany.Ny fahaizan'ny orinasa iray amin'ny famaliana ny fifindra-monina haingana sy ny filàna mivoatra dia misy ny filàna tsena.Ny mpandinika teny an-tsaha dia nandrakitra fironana mankany amin'ny foto-kevitra tsy misy indostria 4.0, ny famakafakana angon-drakitra sy ny famakafakana data mivantana, mba hahombiazan'ny famokarana.Ny fivoarana momba ny rafitra fanamboarana manan-tsaina dia nitarika ny famokarana sy ny marim-pototra kely kokoa, dia naseho tamin'ny fizotran'ny famokarana ara-pomba Infineon.Ao amin'ny semiconductor mifaninana ara-drariny ankehitriny, ny Infineon Teggies AG dia mampiseho ny fomba ahafantarana ny fanavahana ny fanamboarana amin'ny alàlan'ny fifangaroana amin'ny teknolojia mandroso, ny fahitana stratejika ary ny fahaiza-mamorona.Ny fampifanarahana mitohy amin'ny fikorontanana ara-teknolojia miaraka amin'ny asa nanolo-tena nanolo-tena dia nanolo-tena ny orinasa mankany amin'ny zava-bita maharitra.
