Ao amin'ny IC IC 7490: Torolàlana feno hatramin'ny folo taona

Ao amin'ny tontolo elektronika midadasika sy manitatra eraky ny elektronika nomerika, ny andraikitry ny fizarazarana mitambatra amin'ny fanatsarana ny fahaizana sy ny fahombiazan'ny rafitra elektronika dia tsy azo ovaina.Anisan'ireo singa fototra ireo, ny IC IC 7490 dia mijoro ho toy ny counter coode Decimal Binary (BCD) mahazatra, fanalahidin'ny fangatahana mitaky fanisana tsara sy mahomby.Fantatra noho ny fiasa ara-pahasalamany, ny IC 7490 dia manamafy ny hatsarana nomerika amin'ny alàlan'ny fanamboarana ny isa tsy misy tomika ary hamerina amin'ny fomba tsy tapaka, hanaovana izany amin'ny famaranana amin'ny famantaranandro amin'ny famantaranandro.Ity lahatsoratra ity dia mihady ao amin'ny IC 7490, mamoaka ny dinamika sy ny stralteral amin'ny rafitry ny rafitry ny rafitry ny rafitry ny rafitry ny elektronika, ary manazava ny anjara toerany lehibe amin'ny fampiharana teknolojia maoderina.

katalaogy

Mikaroha IC 7490

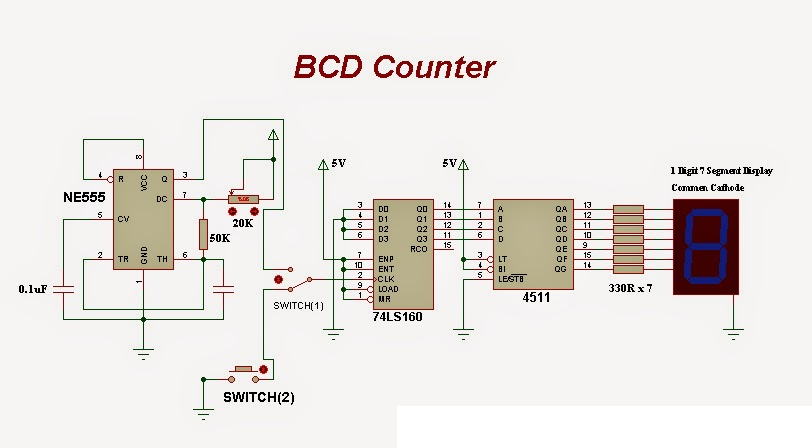

Ny mpifaninana binary-coded Decimal (BCD) dia mijanona ho vato fehizoro amin'ny elektronika nomerika.Adept amin'ny fanisana ny tarehimarika famaranana hatramin'ny folo, ny famerenana indray mandeha ho azy isaky ny famantaranandro.Ny outputs tsy manam-paharoa avy amin'ny 0000 ka hatramin'ny 1001 amin'ny endrika binary dia novolavolaina tamim-pahatsorana, mampiseho ny fandraisany anjara amin'ny fahombiazan'ny rafitra.Ny IC 7490 dia ny fizarazarana an-tsehatra iray izay noforonina manokana ho an'ny fanisana farany, miantoka ny fiovan'ny seamless amin'ny faribolana elektronika.

Ny tarika BCD dia mahita ny toerany ao amin'ny fampiharana Myriad, anisan'izany ny famantaranandro nomerika, odometer ary kalkulator.Ao amin'ny Scenarios izay mitaky fanehoana marina ny isa farany amin'ny endrika binary, ireo mpifaninana toy izany dia manatsara ny fiovan'ny fiovam-po mba hahatakatra avy hatrany.Araka ny ampiasaina amin'ny rafitra fanaraha-maso sy fitaovana BCD izay mitaky fanehoana isa voafaritra tsara, ny fankasitrahana lalina kokoa ny fampiharana azy ireo dia mipoitra amin'ny fampiasana andavanandro.

Ny IC 7490 dia manamarika ny dingana iray izay mandroso amin'ny famolavolana nomerika, fampiroboroboana ny fitaterana seakless sy ny fampisehoana toaka amin'ny fanisana asa.Ny injeniera dia mihazona ny fomba fianarany amin'ny lafiny ambony, indrindra rehefa miasa amin'ny elektronika mikorontana, noho ny fitantanana azy ireo amin'ny asa isan-karazany isan-karazany.Ity fahombiazana ity amin'ny fandidiana dia manome safidy tsara ho an'ny rafi-pitondran-tena izay manamboatra rafitra sy ny fahatokisana.

IC 7490 Overview

I C 7490 dia circuit iraisana namboarina ho toy ny mpifaninana an-taonany 4-bit.Amin'ny fotony, dia mampiasa mekanika ripple izy io ary mampiavaka ny andian-tafika / andevo-andevo.Ny fizaran-tany dia voalamina tsara amin'ny fizarana fiasa roa miavaka: iray manamora ny fandidiana roa sy ny hafa ary ny hafa fizarana dimy.Ity fanitsiana roa ity dia mamaly ny fatran'ny famantaranandro samihafa, ka vokatry ny fitovian'ny fanjakana dinika miaraka amin'ny famantaranandro isaky ny famantaranandro.Ny fomba fanao ara-drafitra toy izany dia mamela ny fahaiza-manao fanisam-bahoaka Versatile, fanokafana lalana ho an'ny fampiharana nomerika.

Ny rafitry ny fizarana roa tsy manam-paharoa ao IC dia manome hery anao hitrandrahana ireo fangatahana nomerika nomerika.Mamihina ny fampiasa amin'ny fizarana sy fizarana roa sy mizara, azonao atao ny manisa ny fanisam-bato amin'ny famolavolana lojika sarotra.Ity adaptability ity dia manaporofo ny tombony amin'ny fampiharana ny fampirantiana matetika ny fizarana, ka mahatonga azy ho fananana sarobidy amin'ny famantaranandro, kisendrasendra ary circuit mifandraika.Matetika ianao no afaka manosika ny fetran'ny endri-javatra ao aminy, ny fiezahana amin'ny fampitana tsara sy ny asa-tanana sy ny asanchronous izay manisa ny ezaka.

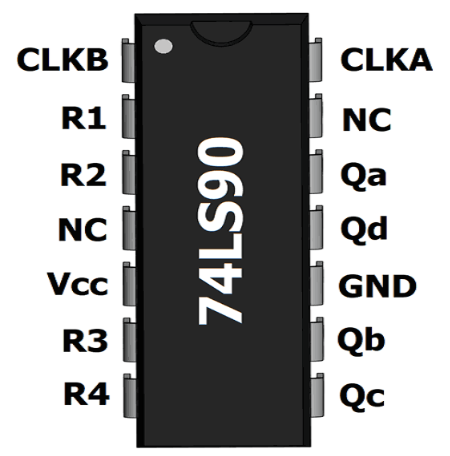

IC 7490 PIN Configuration

Pin No.	Anarana PIN	Description
1	CLKB	Famantaranandro famantaranandro 2
2	R1	Reset 1
3	R2	Reset 2
4	NC	Tsy mifandray
5	VCC	Fampidirana famatsiana tsara
6	R3	Reset 3
7	R4	Avereno 4
8	QC	Output Pin 3
9	QB	Output Pin 2
10	Gnd	Tany
11	QD	Output Pin 4
12	resadresaka	Output Pin 1
13	NC	Tsy mifandray
14	Clka	Famantaranandro fidirana 1

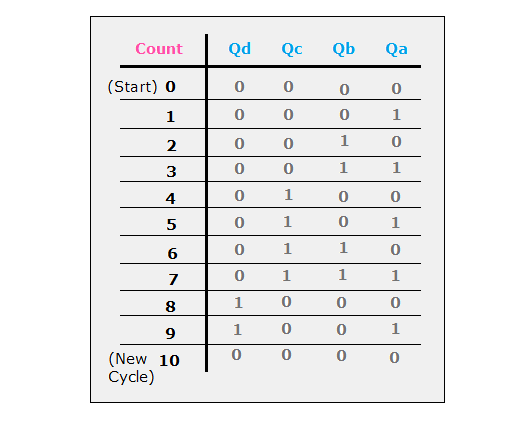

Latabatra fahamarinana

Ny latabatra etsy ambany dia manolotra ny latabatra marina ho an'ny IC 7490-desambra counter.Araka ny aseho, ny mpifaninana dia mandroso hatrany amin'ny fanjakana manomboka amin'ny 0 ka hatramin'ny 9, izay manondro azy io ho azy ary manomboka fanisana vaovao tsingerin-taona.

Toe-kevitra sy ny fomba teknika

Endri-javatra / famaritana	Description
Fisarotam-pahefana	Manodidina ny 145 milliwatts
Manisa matetika	Miasa amin'ny 42 megahertz
Manisa Modes	Manolotra fomba fanisana isan-karazany
Fampitam-bokin'ny famafazana	Ny fiatraikany amin'ny fiafarana haingam-pandeha avo lenta
Manome volonta	Miasa ao anatin'ny volts famatsiana 5 volts
Sehatra hafanana ambient	Functional avy amin'ny -55 ° C hatramin'ny 125 ° C

IC 7490 Circuitry

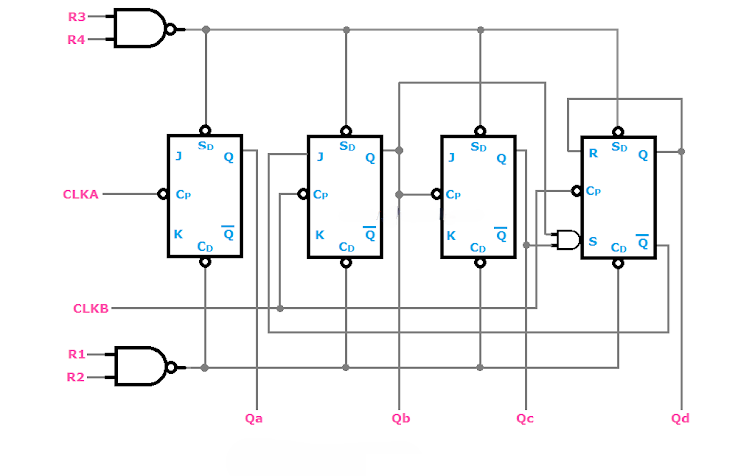

Circuit anatiny

Ny IC 7490 dia voampita amin'ny andian-dahatsoratra misy andevo-andevo-slip-slip-flops mifamatotra, mamorona ny fototry ny tetika fandidiana.Ny fiomanana amin'ity andiany ity dia manomboka amin'ny flip-flop dia manatanjahan'ny pinitra clka, manamboatra ny lalana ho an'ny flip-flops manaraka izay mivezivezy amin'ny alàlan'ny CLKB PIN

Diagram block

Ny sary struktural an'ny IC 7490 dia mampiseho ny singa ao aminy, miaraka amin'ny fifantohana manokana amin'ny inputs izay mitarika ny asany.

• VCC sy GNH Manome ny angovo ataon'ny faritra, miaraka amin'ny VCC misolo tena ny haavon'ny volavolan-tena avo sy ny fanaovana gnd mihetsika ho toy ny kianja fanamafisana.

• Ny famantaranandro famantaranandro (A sy B) dia mitodika amin'ny tadin'ny rhythmic takiana amin'ny fandidiana IC, izay manome endrika mariky ny famolavolana Counter-IC.

• Ampifandraiso amin'ny gnd ao amin'ny toetran-dry zareo ny fampidirana (S1 sy S2).

Intricacies amin'ny famolavolana counter miaraka amin'ny IC 7490

Ny foto-kevitra maro dia manompo toy ny lamosin'ny famoronana mifanohitra;Ny fahatakarana azy ireo dia lehibe amin'ny fampiharana mahomby:

• Ny kaonty Asynchronous dia ahafahan'ny flip-flip tsirairay miasa tsy miankina, tsy misy famantaranandro, izay nasehon'ny ICS toy ny 7490 sy 7493.

• Miantehitra amin'ny loharanom-baovao ifotony ny mpanamory sy manisa, mampiroborobo ny hetsika mampiroborobo, izay hita ao amin'ny modely IC toa ny 74160 sy 74163.

• BCD (Binary Coded Decimal) dia manova ny isa isa ho amin'ny endrika binary, mampiroborobo ny fifandraisan'ny data malefaka ao anatin'ny frameworks nomerika.

• Ny fanisana ny MOD-N dia mivoatra manerana ny 'N' States alohan'ny hisian'ny famerenana azy, ny famaritana ny modulus of a counter.

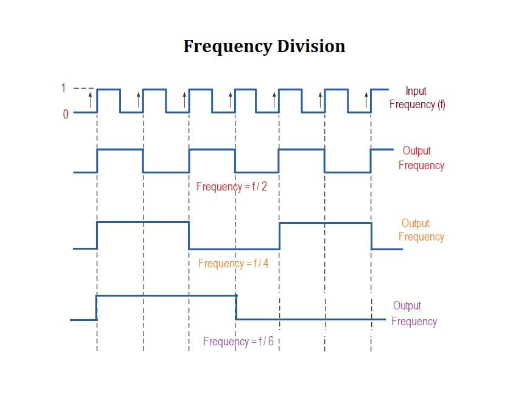

• Ny fizarazarana matetika dia articulat ny fomba fiasa ny fatran'ny famantaranandro iray amin'ny alàlan'ny fanodinana ny tahan'ny fampahavitrihana Flip-flop, ka hasehony ny fomba fanodikodinana matetika ny fanodinana ny fanisana.

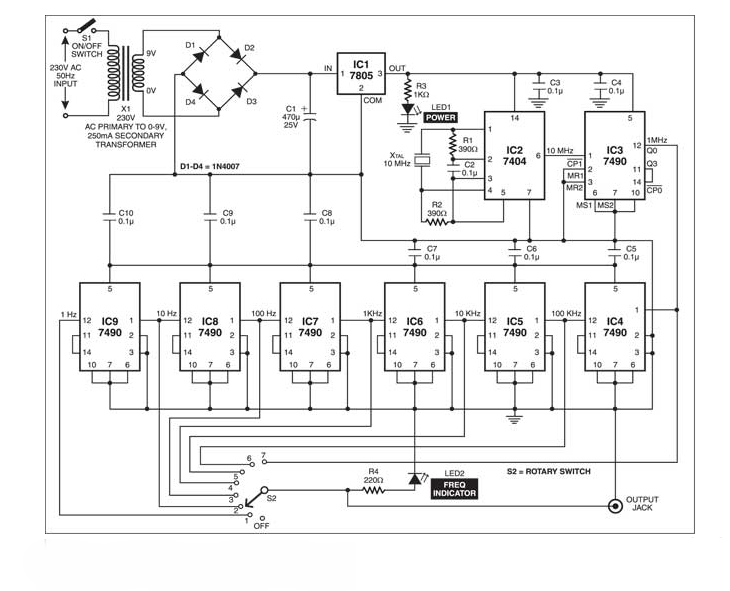

Frequency Dividentation Fampivoarana IC 7490

Ny fahaiza-manao miasa amin'ny DIFFE 7490 ao amin'ny fizarana matetika dia miharihary amin'ny fampiharana azy miaraka amin'ny Oscillator 10MhzIty setup ity dia miteraka habetsaky ny habetsaky ny 1mhz ka hatramin'ny 1hz.Isaky ny ambaratonga counter, ny fatrany dia mandalo ny fizarazarana amin'ny alàlan'ny folo, izay asehon'ny tondro tari-maso izay manasongadina ny fatran'ny famotsoran-keloka, manamafy ny fahaiza-manaon'ny 7490 amin'ny fanatanterahana ny asa fizarazarana matetika.

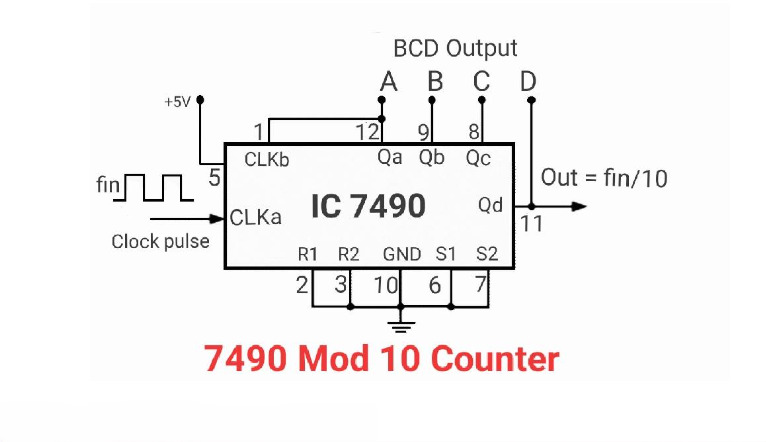

Ny fandidiana ny mpifaninana 7490

Ny IC IC 7490 dia miasa ho toy ny mpifaninana binary (BCD) binary (BCD), mandroso amin'ny alàlan'ny fanjakana miavaka folo miavaka manomboka amin'ny 0 ka hatramin'ny 9, dia ny taratasim-pitadiavana ny mpifaninana ModuLo-10 (MOD-10).Ao amin'ny fotony dia misy ny fanisam-bato roa miovaova: ny mod-2 ary counter mod-5.Miray saina, ireo vondrona ireo dia maneho ny fahaiza-manao folo taona, manatanteraka ny fepetra takian'ny fepetra sy ny fahombiazan'ny fahombiazana.Ny fizotrany dia manomboka amin'ny mpifaninana MOD-2 izay oscillates eo anelanelan'ny fanjakana roa, 0 ary 1. Ity oscillation ity dia miteraka fivoahana izay fiasa toy ny fidirana amin'ny famantaranandroMahasoa ny fifandraisana marina: mampifandray ny famantaran'ny mpifaninana MOD-5 mankany CLKB ary ny mpifaninana mod-2 mankany Clka mba hiantohana ny fandidiana malefaka.

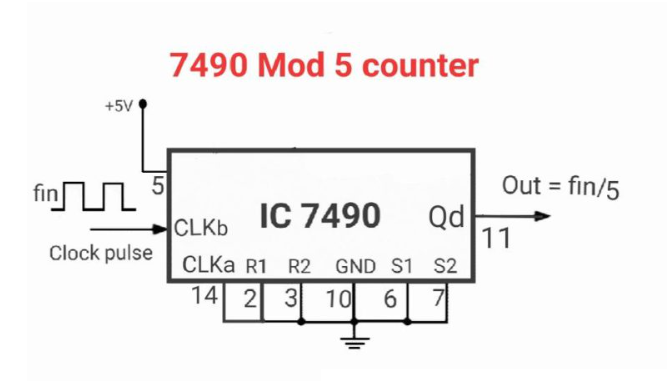

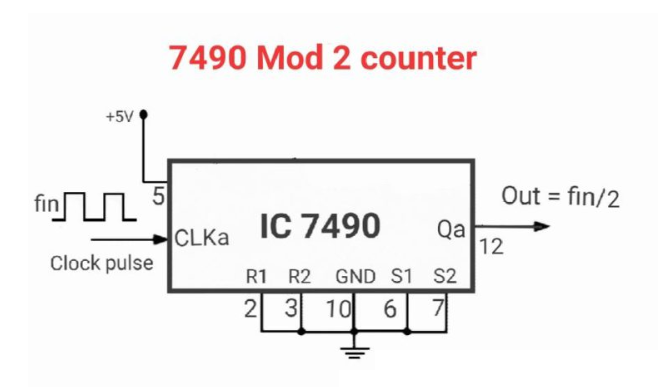

Counter counter

Ny fotoana iray dia ny fizarana famantaranandro dia mifandimby amin'ny famoahana azy, QA, eo anelanelan'ny 0 sy 1. Ity fizarana Oscillating ity dia nanangana ny fizarana MOD-5 tamin'ny alàlan'ny dimy miavaka amin'ny 0 ka hatramin'ny faha-9 miaraka amin'ny fiasa BCD amin'ny fiasa.Vonona miaraka amin'ny pins roa (R0 sy R1) ary pins roa (S0 sy S1), ny mpifaninana dia manome fifehezana mora amin'ny fanjakany.Mampiditra pinty Reset fa misy famantarana avo na mametraka pin-kase pin-kase tsy misy dikany ny fanisana amin'ny 0000, mampifanaraka ny fizaran-tany hanombohana indray.Amin'ny lafiny flip, ny famantarana ambany amin'ny fametahana sy ny avo amin'ny andiany dia avelao ny mpifaninana mba hiparitaka amin'ny isa 1001, na sivy.

Mba hanitarana sahy ny mari-pahaizana momba ny isa roa heny (mahatratra 99, mod-100) na ny tarehimarika triple (manitatra hatramin'ny 999, mod-1000).Amin'ny alàlan'ny fampidirana ny vokatra ambony indrindra avy amin'ny IC iray dia ny fidirana amin'ny famantaranandro amin'ny iray hafa ao anaty andian-dahatsoratra misy azy ireo dia mety hitranga izany fanitsiana izany.Ho an'ny fandidiana Mod-10 mahazatra, ny fidirana famantaranandro faharoa, hita ao amin'ny Pin 1, dia tokony hampifamatotra amin'ny QA, miaraka amin'ny perla fametahana hafa rehetra.Ny pulsa iray iray natolotra tamin'ny PIN 1 dia nanombohana tsara ny fanisana.Ny fandalinana an-tsaina, ho an'ny fandidiana MOD-6, fampidirana 1 miaraka amin'ny Res Reset Pins R3 sy R4 Grounded, ary mampifandray ny QA hampiditra 2 mba hamerenany ny rafi-panisana 2.

Mampifangaro an'i IC 7490 sy fampisehoana fizarana 7

Mikaroka ny famolavolana fizoram-paritra nomerika miaraka amin'ny IC 7490 sy ic 7446 hanehoana ny isa manomboka amin'ny 0 ka hatramin'ny 9 amin'ny fampisehoana 7-fizarana 7 dia manome dia lavitra amin'ny elektronika.Ny famantaranandro tsirairay dia manova io fitambaran-javatra io, ka mamorona andian-dahatsoratra misy sary mihetsika.

Ny IC 7490 dia mpifaninana am-polony, fitarihana manomboka amin'ny 0 ka hatramin'ny 9. Ny asany dia ny fisarahana ny famantaranandro ho an'ny vokatra folo, izay manamarina ny fahamarinan'ny filaharana hita eo amin'ny fampisehoana.Matetika ianao no afaka mankasitraka ny IC 7490 ho an'ny fahatokisan-tena, indrindra amin'ny famantaranandro nomerika ary ireo mpanisa matetika mitaky fanaraha-maso tsara.

Raha ny fanazaran-tena, ny fametrahana ny IC 7490 dia misy fiheverana ara-tsaina toy ny haavon'ny herinaratra, ny fampihenana ny tabataba ary ny fanitsiana ny marika fampidirana.Ny fitantanana am-pahombiazana ireo lafiny ireo dia miantoka ny fampisehoana malefaka ary manakana ny fanisana diso.Matetika ianao no afaka manao sary an-tsaina ny zavatra niainany tamin'ny tarehimarika misy tononkira tsara tarehy, ary manandratra ny fahamarinan-toerana sy ny fitandremana.

Mampifandray an'i Ic 7490 sy ny fampisehoana 7-fizarana miaraka amin'i IC 7446

IC 7446 dia manana anjara toerana lehibe amin'ny famadihana ny famoahana ny binary ho an'ny isa tsy takatry ny saina amin'ny fampisehoana 7-fizarana.Miasa amin'ny mpamily, fandikana ny famoaham-bidy 7490 ary tsy mihetsika ny fizarana mety amin'ny fananganana isa isa.

Ny fanatanterahana ic 7446 dia misy fiheverana azo ampiharina.Ny fiantohana ny fizarana fetrany sy ny kalitao fifandraisana dia manakana ny fandoroana ny horohorontany ary miantoka ny fahitana mazava tsara.Azonao atao ny mametraka stratejika mampiditra mpanohitra mandanjalanja ny fikorianan-javatra ankehitriny, ka ny fiainana manazava ny fiainana.

Ny rafitry ny rafitry ny nomerika voadio dia eo amin'ny fahaizan'izy ireo sy ny fampifanarahana mba hiovaova matetika ny famantaranandro.Ny fiantohana ny fanovana eo anelanelan'ny fametahana famantaranandro sy ny rafi-panisana dia manohana ny fandidiana malefaka, miaraka amin'ny fanitsiana takiana mba hametrahana ny filàna sy tontolo iainana samihafa.

Ny fampiharana ny IC 7490

Mekanika fanisana nomerika

Ao anatin'ny tontolon'ny fanisana nomerika, ny IC 7490 dia mitaky ny sehatra ivon-toerana miaraka amin'ny haingam-pandeha amin'ny alàlan'ny isa 0 ka hatramin'ny 9. Rehefa miezaka ny fitantanana ny fanisana sy ny tsy fahampian'ny counter-Shine ity rehefa miatrika singa nomerika hafa,Manambara ny fifandraisana symmiotic tianao.

Asehoy ny fanatsarana miaraka amin'ny fampisehoana fizarana 7-fizarana

IC 7490 dia mahita andraikitra manan-danja ao amin'ny fampisehoana 7-fizarana 7, manamora ny fomba marim-pototra amin'ny fanehoana isa.Ny fampisehoana toy izany dia miely amin'ny elektronika mpanjifa, miantoka ny famakiana tsy tapaka.Matetika ianao no afaka mihady ny fanavahana ny tsara-ny amin'ny IC 7490 mba hahatratrarana ny fampisehoana fampisehoana tsara indrindra, ny asa tanana izay tsy dia manandratra ny fifandraisanao ihany fa manome ny fomba hahitana fahombiazana tsy ampoizina.Ny fanentanana ireo fampisehoana ireo dia manavaka anao amin'ny fotoana tsy hianarana.

Precision amin'ny timer sy famantaranandro nomerika

Rehefa napetraka eo afovoan-tsarimihetsika sy famantaranandro nomerika, ny IC 7490 dia manambara ny fahamendrehany amin'ny fotoana hizarana tsara.Amin'ny alàlan'ny heriny amin'ny rafitra miankina amin'ny fotoana, dia manome fizarana fotoana azo itokisana amin'ny asa.Ny fifehezana ny fampifanarahana amin'ny singa mifameno dia mitaky ny fomba fanandramana sy fanandramana tanana.Io ezaka fitandremana io dia manova ny fiasa fototra amin'ny fanavaozana ara-potoana mahafinaritra izay ankamamiana natokana amin'ny Auticionados.

Fitaovana sy fifehezana sy fanaraha-maso ny tontolo iainana

Fampidirana IC 7490 ho amin'ny fizarazarana fanaraha-maso automatique ao amin'ny rafitra nomerika sy ny mpizara dia manentana ny fahombiazan'ny asa fampivoarana.Izy io dia manombana ny fizotran'ny fizotran-javatra toy ny fandaharam-potoana asa sy ny fizarana loharano amin'ny alàlan'ny fomba am-pitandremana tsara ny tsingerin'ny fandidiana.Ireo izay voan'ny sekely mpizara dia manararaotra ireo endri-javatra ireo mba hamerenana ny mpizara mpizara, mamolavola ny dinamika amin'ny fitantanana ny tambajotra.Ity fampiharana am-pahamendrehana ity dia mampiseho ny fomba famerenam-baovao sy ny fahaizan'ny rafitry ny rafitry ny rafitra.

Famaranana

Ny fitrandrahana ny IC 7490 ao amin'ity lahatsoratra ity dia manantitrantitra ny andraikiny lehibe amin'ny mifanohitra amin'ny elektronika nomerika.Miaraka amin'ny fahaiza-manao sy ny famerenany ny fanisana sy ny famerenana indray, ny IC 7490 dia nanaporofo fa mitaky fangatahana maro izay mitaky ny fahatokisana sy ny fahitsiana.Ny fampidirana azy amin'ny fitaovana isan-karazany dia tsy ny fampivoarana fotsiny fa ny fipetrahana ihany koa ny fahasarotany amin'ny famolavolana fizarazarana nomerika.Raha manohy manosika ny fetra amin'ny elektronika isika, ny fitsipika voalohany dia nasongadin'ny IC 7490 dia tsy isalasalana fa hanome aingam-panahy ny fanavaozana bebe kokoa, hiantohana fa mijanona ho vato fehizoro ny rafitra elektronika mandroso.Ity fandinihana ny antsipirihany momba ny IC 7490 ity dia tsy manatsara ny fahatakarantsika ihany fa mankalaza ny maha-maharitra azy amin'ny famolavolana ny ho avin'ny teknolojia.
