JRC4558 OP-AP-AMP Torolàlana: Endri-javatra, fampiharana, ary singa mitovy

Ny amplifiers amin'ny fandidiana (OP-AMPS) dia ireo mahery fo tsy an'arivony amin'ny tontolo elektronika, mamorona ny lamosin'ny faribolana sy fitaovana tsy tambo isaina.Anisan'ireo safidy maro azo, ny JRC4558 dia mitsangana ho toy ny Op-AMP-AMP-AMP-AMP sy azo itokisana, izay malaza amin'ny fampisehoana miavaka amin'ny famoaham-peo, fanodinana famantarana ary mihoatra ny JR.Ao amin'ity lahatsoratra ity, dia mandinika ny mombamomba ny JRC4558 isika, ny fanitsiana PINNa mamolavola fitaovam-peo avo lenta ianao, na manangana faritra voafaritra, na mijery vahaolana elektronika famoronana, ny JRC4558 dia mampanantena sy fahatokisana sy fahatokisana.Andao hodinihintsika ao anaty haitao ara-teknika izay mahatonga ity OP-AMP ity safidy azo itokisana manerana ny sehatra samihafa.

katalaogy

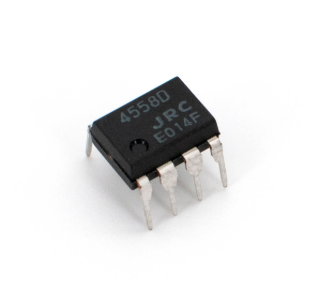

Ny fijerena ny JRC4558

Ny tantaran'ny Jrc4558 Manondro anao, satria manompo amin'ny fomba fiasa roa sosona izy.Ny fipoakany dia mitoetra ao amin'ny haingam-pandeha be dia be ary ny fanjanahana fampidirana be dia be izay atolotra azy.Misongadina tsara amin'ny faribolana Audio sy elektronika tsy tambo isaina, ity fizaran-tany mitambatra silika ity dia miroborobo ny fifangaroana, miaraka amin'ny fonosana toy ny sôkôlà ary manatsara ny fiangaviana amin'ny famolavolana fizaran-tany.Anisan'ireo voafaritra manokana ny fahazoana vola 100db, ny fanjanahana fampidirana fampidirana amin'ny megaohhms 5, ary andiam-pahefana mora tohina ny ± 4V ka hatramin'ny 18v.Ireo toetra ireo, natambatra amin'ny fomba amam-bidy, dia ataovy tsara tarehy eo imason'izay mahalala izany.

Miaraka amin'ny fananganana 8-PIN mahazatra, ny JRC4558 dia mihena amin'ny faribolana sarotra.Pin 8 dia voatondro ho an'ny fidirana amin'ny famatsiana herinaratra tsara.Pin 4 caters ho any amin'ny fidirana amin'ny herinaratra ratsy.Ny Pins Pins 1 sy 7 dia nozaraina eo anelanelan'ny amplifiers roa.Ny fidirana an-tsokosoko dia natokana ho an'ny Pins 2 sy 6. Ny fidiram-bolany tsy misy fiakarana dia mahita ny tranony ao amin'ny Pins 3 sy 5. Ny fanonerana anatiny sy ny fanitarana ny fidirana an-tsokosoko, dia miaro ny hetsika rehetra ny fampiasan-tena tsirairay.

Ny JRC4558 dia manalavitra ny archetype amin'ny fampiasan-tsolika amin'ny fomba fiasa tsara, nefa ny tombony azo avy amin'ny 100DB sy ny salan-jatony 1,7V / μ dia manome ny loham-pianakaviana ilaina amin'ny asa fanodinana feo sy famantarana.Ny knack ho an'ny famokarana volonta avo kokoa noho ny fampidirana dia manome izany amin'ny rindranasa ny fampiharana ny amplifiers, ny fampitaha ary ny mpikamban'ny mpiray tsikombakomba.FRIERICH amin'ny asany miaraka amin'ny famatsiana herinaratra iray + 5v 5v, dia mametraka moramora ny filàna ho an'ny A -5V Counterpart, izay mamoaka fironana maoderina ho an'ny endrika maoderina, angovo azo avy amin'ny angovo.

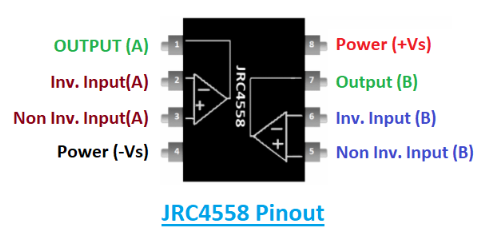

Pin layout

Pin No.	Anarana PIN	Famaritana PIN
1	Mivoaka (a)	Ny Pin of Output Op-AMP A
2	Inverting Inputing (A)	Ny fidirana amin'ny fidirana an-tsary ny OP-AMP A
3	Input tsy mitokana (a)	Ny fidirana tsy an-tsitrapo tsy misy fidirana amin'ny OP-AMP A
4	Hery (-vs)	Terminal famatsiana na ratsy
5	Reference	Ny PIN INPUT INPUTING PIN OP-AMP B
6	Output	Ny fidirana amin'ny fidirana an-tsokosoko amin'ny OP-AMP B
7	Hery (+ vs)	Ny Pin of Output Op-AMP B
8	+ Vs	Terminal famatsiana tsara

Endri-javatra sy famaritana

endri-javatra	Sokajy / antsipirihany
Range famatsiana voleage	± 5V hatramin'ny ± 15V
passante	3Mhz
Isan'ny amplifiers fandidiana	Roa (amplifiers fandidiana roa ao anaty fonosana tokana)
Endrik'anarana amin'ny teny frantsay	8-pin ic
Sehatra amin'ny mari-pana	0 ° C to 70 ° C
Sakafo	1.7v / μs
Fahazoana volavolan-dalàna	Hatramin'ny 100db
Fonosana azo alaina	8-pin sop sy fonosana dip
Fanonerana matetika	Tsy takiana
Olana latch-up	tsy misy
Ny fanjifana ankehitriny	IVA
Tombontsoa amin'ny famatsiana herinaratra	Manohana ny fananganana herinaratra tokana sy roa sosona
Sehatra misy volavolan-tena	Sakany malalaka miaraka amin'ny trano fandraisam-bahiny mahazatra
Fanaraha-maso ny parameter	Manerana ny mari-pana voafaritra
Fomba sy tombony azo	Miantoka eo anelanelan'ny amplifiers
Transistors input	Ny feo ambany
MIRARY	Mandaitra be ny vidiny
Fangatahana kendrena	Fitaovana portabe sy bateria
Pin Compatibility	Indostrialy-fenitra;Mifanaraka amin'ny lm358 sy ny MC1458
azo itokisana	Voaporofo amin'ny fitaovana ara-barotra sy fitaovana

Mitovitovy amin'ny sy ny safidy

•Ne5532

•Lm158

•Lm158a

•Lm358

•Lm358a

•Lm2904

•Lm2904Q

•Lm4558

•Lm74

Rindranasa

Famafisam-peo famantarana

Ny JRC4558 OP-AMP dia mampiseho ny fahafaha-mandanjalanja manerana tontolo iainana, mampifanaraka amin'ny fomba mahomby amin'ny rafitra automatique mba hanamafisana ny mari-pamantarana.Ny fampisehoana azo itokisana dia maharitra na dia amin'ny toe-javatra sarotra amin'ny fandidiana fiara aza, miantoka ny dia tsy misy seamless.Amin'ny rafitra-resa-pitendri-panetren-tena, ny op-AMP, amin'ny alàlan'ny fanolorana ny fahamarinan-toerana sy ny tsy fitovian-kevitra, indrindra izay tadiavin'ny singa isan-karazany.Azonao atao ny mifankahalala amin'ny tsy fitovian'ny APP-AMP, ary fantaro fa ny fanatanterahana ny fahatokisana toy izany dia matetika misy ny fisafidianana ireo singa mifidy mifanaraka amin'ny toe-javatra miasa manokana.

Teknolojia portable

Ny fampidirana ny JRC4558 ho an'ny fitaovana portable dia mitondra tombony amin'ny fanjifana herinaratra ambany, izay iray izay manitatra ny fiainana amin'ny bateria sy ny fijanonana ho an'ny faniriana ho an'ny mpanjifa sy ny fiaretana.Izy io dia ny fitantanana ny asa famantarana raha ny fitazonana ny fahombiazan'ny angovo dia mandray ny fankasitrahana avy aminao nifantoka tamin'ny fanarenana ny teknolojia portable.Fitaovana toy ny pejin-tsoratra nomerika nomerika ny fahaiza-manao fampifangaroana ny OP-AMP, ny fampifangaroana tsy misy fotony amin'ny fanavaozana.

Sampana ary mitazona faribolana

Ny JRC4558 dia mahita ny niche ao amin'ny santionany ary mitazona faribolana, lakile amin'ny fizotran'ny fiovam-po analog-to-digital izay manohana ny fifandraisana maoderina.Ity famolavolana op-AMP AMP ity dia manamora ny fanitarana sy ny tsy fitovian-kevitra kely indrindra, ny lafiny izay azonao ekenao rehefa miezaka ny ho marina amin'ny asa fanodinana famantarana.Izany dia miantoka fa ny fiainam-pifandraisana nomerika dia mbola tsy sahiran-tsaina.

Rafitra fiarovana

Ao anatin'ny fanairana fanairana, ny JRC4558 dia mijoro ho amin'ny fahatsapan-tena sy ny fandraisana andraikitra amin'ny fanovana ny tontolo iainana.Azonao atao ny manome lanja ny singa izay manome toky fa misy fihenam-bidy kely indrindra, ny fitazonana ny fiambenana manohitra ny fidirana tsy nahazoana alàlana.Ny santionan'ny sari-tanim-panjakana dia mamporisika mora sy optomization mora, manampy anao amin'ny fikatsahanao vahaolana azo itokisana.

Audio sy Multimedia

Ao amin'ny tontolon'ny mp3 mpaka am-peo sy mpaka sary, ny fangatahana feo avo lenta dia tanterahan'ny JRC4558, izay manana andraikitra lehibe amin'ny fanatsarana ny traikefa an-tsoratra.Matetika ianao no manantitrantitra ny andraikitry ny OP-AMP amin'ny fanatsarana ny feo, manova ny fanamafisam-peo radiary ho an'ny vokatra articulate.Ny fifandraisany amin'ny mpilalao DVD dia manantitrantitra ny fitarihany ao amin'ny Teknolojia fialamboly amin'ny alàlan'ny fanolorana traikefa mihaino.

Functional Circuitry

Ankoatr'ireo fampiasana manokana ireo, ny JRC4558 dia manamafy ny andraikiny amin'ny famoretana ireo mpamokatra fiasa, fampitahana ary fizarana fitaovam-piadiana, mampiseho ny fahaizany.Ny timer sy ny mpikaroka maharitra sy ny maritrano dia manara-maso ny fahamarinan'ny OP-AMP.Azonao atao ny mahita ny fahatanterahany amin'ny fahaizan'ny JRC4558 hanolorana vahaolana feno manerana ny famolavolana fizarazarana isan-karazany, ny fomba fanao amin'ny alàlan'ny rafitra mitambatra.

Lamporon'ny fidirana anatiny

Ao amin'ny dingana voalohany amin'ny fanamafisana ny fampidirana, ny mpivady (LTP) dia miara-miasa amin'ny fitaratra ankehitriny, ny andiany iray nankalazaina betsaka amin'ny fihazonana sy fanatsarana ny fahatokisan'ny famantarana fampidirana.Ity fivoriambe ity dia mampiditra singa toy ny Q1, Q2, Q3, Q4, Q5, R1, R2, R3, ary C1 hamolavola ny fanodinana famantarana voalanjalanja, izay mamorona fototry ny tontolo elektronika, izay misy ny fandikana ny angon-drakitra sy ny fanakorontanana.

Ny mpivady (LTP) lava volo (LTP)

Ny fototry ny mpanamory ltp mampiavaka ny LTP dia mitoetra ao amin'ny konfigurasi miaraka amin'ny mpikamban-drà mifanentana tsara, Q1 ary Q2.Ity sy fynchonicity ity dia mavitrika amin'ny fanamaivanana ny tabataba mahazatra mahazatra, izay matetika manankarena rafitra elektronika avo lenta, mihena ny mazava.Ny fitazonana ireo mpikirakira ireo dia tsy mampihena ny tabataba fotsiny fa manangana bandwidth ihany koa, ary mifarana amin'ny fampisehoana miharihary izay taratry ny finiavanao.

Ny fampiharana fitaratra ankehitriny

Mandray ny singa Q3, Q3, Q4, ary R1, ny fitaratra ankehitriny dia fihetsika iray ho toy ny mekanika manan-danja mba hanatontosana ireo mpivady tsy mitovy.Ny ankehitriny dia mandray anjara amin'ny firaisankina amplifier, misy fiantraikany mafy amin'ny fitokisan'ny asa an-keriny manerana ny toe-javatra samihafa.Ny maritrano ny fitaratra dia misy fiantraikany lehibe amin'ny fametrahana ny teboka bias azo itokisana ho an'ny LTP, ka ny fanalefahana ny fitrandrahana ary ny fiantohana ny fahombiazan'ny amplifier.

Fampidirana singa azo antoka

Ny capacitor C1 dia ampidirina ao anatin'ity rafitra ity, mifanaraka amin'ny singa manohitra R2, ary R3 mba hitantana ny valiny matetika.Amin'ny fisafidianana ny soatoavina amin'ireto singa ireto ny fiantraikany ratsy manimba ny fahaiza-manao parasita dia manalefaka, fanarenana an-tsokosoko izay mety hanimba ny amplifier.Ity fomba stratejika ity dia manampy amin'ny fanavakavahana famantarana ny famantarana, ny fanohanana lalana famantarana amin'ny pristine amin'ny alàlan'ny fatrany miovaova.

Fivoahana amin'ny sehatra

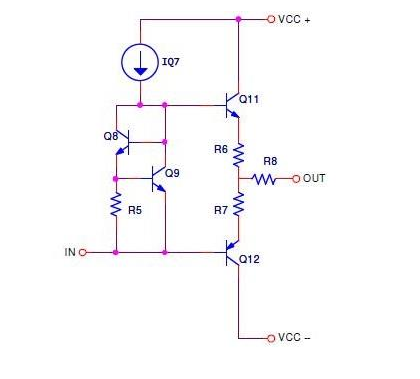

Ao amin'ny famolavolana fandrosoana ny fivoahana, ny MultipliLier VBE dia mijoro ho an'ny andraikiny mahavariana amin'ny fanitsiana ny bias ankehitriny ao amin'ny kilasy AP Push-pull Emitter Follower.Ity singa lehibe ity dia miantoka fa ny amplifier dia mahafeno ny fepetra takian'ny ankehitriny, ny asa iray matetika no voataonan'ny Engineering Engineering.Azonao atao ny miatrika fanamby toy ny tsy fitovian-kevitra, izay mipoitra avy amin'ny fiovan'ny mari-pana na ny fomba fiovaova.Ny traikefa dia mampiseho fa ny fanaovana sioka voafaritra mandritra ny dingana famolavolana dia mety hanamaivana ny fanamby ireo.

Modely mahazatra, ny JRC4558, dia miasa ao anatin'ny sombin-javatra azo avy amin'ny vokatra izay matetika mijanona eo amin'ny 1.5v ambany noho ny famatsiana volany.Ny fiheverana io antony io dia mavitrika amin'ny fanatsarana ny fampisehoana ankapobeny.Raha ny fihaonana, ny mpanohitra ny output R6, R7 ary R8 dia mandray anjara amin'ny tsy fivadihan'ny rafitra.Ireo singa ireo dia tsy manam-pahaizana ihany ny fifandanjana ankehitriny fa mampiroborobo ny fitoniana mafana.Ny asan'izy ireo amin'ny fisorohana ny fanakanana mivantana mivantana eo amin'ny mpikirakira dia manalavitra ny tsy fahita firy na fahasimbana.

Ny fandidiana ny JRC4558 OP-AMP

Ny fahaizan'ny OP-AMP4458 JRC4558 AMP dia mampiseho amin'ny alàlan'ny fiasa toy ny fanamafisana, fampidirana ary fanavahana.Manaporofo izany fa tena mifanentana amin'ny rafitra tokana, izay matetika mipoitra amin'ny fanamboarana transducer, ary barazy DC Amplification, sy ny sisin-tany hafa.Ny fahaizany manamafy ny fanavahana ny fahasamihafana misy dia mivoaka, manova ny fidirana tokana amin'ny famoahana hafa.Ity fanovana ity dia tratrarina amin'ny alàlan'ny famolavolana fizahan-tany miavaka, izay miantoka ny firaisankina ambony kokoa.

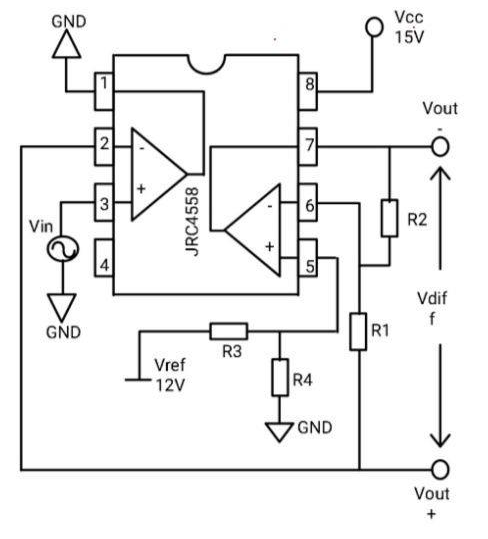

Amin'ny toe-javatra tena izy, ny setup dia misy ny amplifiers voalohany.Ny amplifiera iray dia manompo toy ny mpangalatra, mamokatra voa +.Miaraka, ny amplifier faharoa dia mamadika ny famantarana fampidirana, miteraka tsy misy dikany - manohitra benchmark 12V.Ity dia miteraka vokatra azo avy amin'ny hafa, VDIFF, voafaritry ny volavolan-tena manokana, kajy amin'ny alàlan'ny fitoviana mialoha.Ny fomba fiasa toy izany dia miantoka tsara ny fanaraha-maso ny fambara amin'ny famoahana azy, mampiseho ny fahaizany amin'ny fanodinana famantarana.

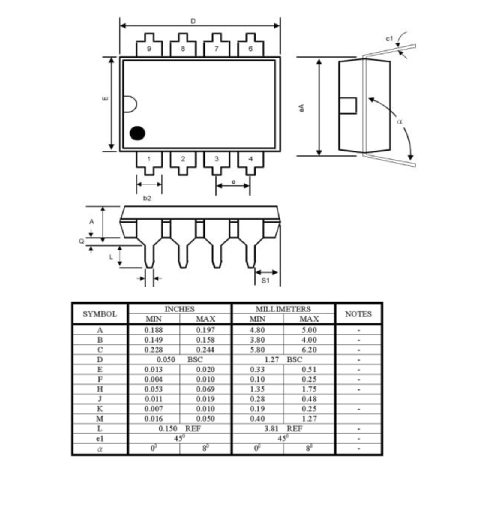

Ny antsipiriany momba ny JRC4558

Famaranana

Ny JRC4558 MAMPIASA FAMPIARAHANA dia mijoro ho fehizoro amin'ny tontolon'ny elektronika, nankalazaina noho ny fahaizan-tena sy ny fahatokisan-tena ary ny fampisehoana miavaka manerana ny fampiharana isan-karazany.Avy amin'ny fanodinana am-peo mankany amin'ny fikarakarana famantarana famantarana, ity OPUP-AMP ity dia manome fahafaham-baraka mahatalanjona, ka mahatonga azy ho safidy mendrika ho anao.Ny fanondroana ny herim-pony, ny fandidiana ny tabataba ambany, ary ny fomba amam-pankasitrahana dia manamafy ny fiangaviany maharitra amin'ny endrika manatsara ny fomba vaovao.Na manatsara ny kalitao, na miantoka ny fanamafisana famantarana sy famatsiana elektronika miorina, ny JRC4558 dia mitohy amin'ny singa mavitrika, manambatra ny hantsana eo amin'ny sombin-javatra sy ny fahabetsahana amin'ny faribolana elektronika.
