Lc4384c-75f256c: CPLD avo lozika ho an'ny lojika nomerika sy ny fampiharana ambany

Ny lc4384c-75ftn256c dia fitaovana lojika lojika mahery vaika ao amin'ny andiany ispmach 4000c ary natao ho an'ny tetikasa izay mila vahaolana nomerika maranitra sy ambany.Ity fitaovana ity dia manan-kery miaraka amin'ny macrocells 384 sy ny input-inputo 192Ity torolàlana ity dia handinika ireo fototry ny fanalahidin'ny fitaovana, ny antsipiriany ara-teknika ary ny fampiasana azy, mampiseho ny fomba fanatsarana ny fampisehoana sy ny fahombiazan'ny rafitra nomerika.

katalaogy

Famaritana lc4384c-75f56c

ny Lc4384c-75ftn256c dia fitaovana lojika lojika be dia be (CPLD) avy amin'ny semiconductor Lattice, izay fianakavian'i Isphach 4000C.Natao hanamboarana ny fangatahana mitaky vahaolana lojika nomerika mora fehezina miaraka amin'ny dian-tongotra ambany ambany.Ny fitaovana dia ahitana 384 Macrocells sy ny Input / Input / output / output pins, izay manome vanona lehibe ho an'ny filàna famolavolana isan-karazany.Ny fandefasany sy ny volavolan-dalàna fototra amin'ny 1.65v ka hatramin'ny 1.65v ka hatramin'ny 1.95v, miantoka ny fahombiazan'ny fahefana mahomby.Ny fototry ny fampisehoana LC4384C-75FTN256C dia ahitana ny fanemorana ny fanaparitahana ny 7,5 NS ary ny fatrany miasa izay mety hahatratra 168 MHz.Ity fitambaran'ny hafainganam-pandeha sy ny fandraisana andraikitra ity dia mety tsara amin'ny fampiharana fanodinana data avo lenta.Ny fitaovana dia manohana ny fenitra I / O marobe toy ny 3.3V, 2.5V, ary 1.8V LVCMOS, miaraka amin'ny fidirana 5v-fandeferana mba handraisana ny haavon'ny mari-pamantarana.Ny macrocell tsirairay dia mihatsara amin'ny fifehezan'ny tsirairay amin'ny famantaranandro, famerenana, ny prester, ary ny famantaranandro, ahafahan'ny fitantanana tsara ny asa lojika.

Raha mitady anao hampiditra fitaovana lojika azo itokisana sy mahomby ary avo lenta amin'ny vokatrao ianao dia safidy tsara ny lc4384c-75ftn256c.Ary raha mieritreritra ny hametraka baiko be dia be ianao, dia ho afaka manararaotra ny zavatra ananan'ny teknolojia mandroso ho an'ny fangatahanao.

LC4384C-75FTN256C CAD MODEL

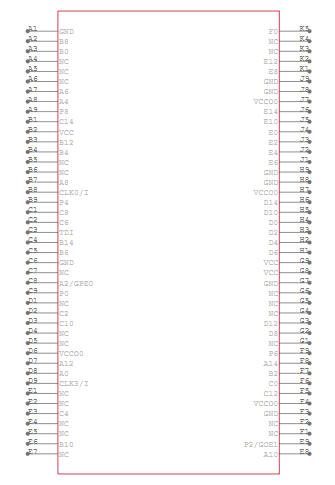

LC4384C-75FTHD6C Symbol

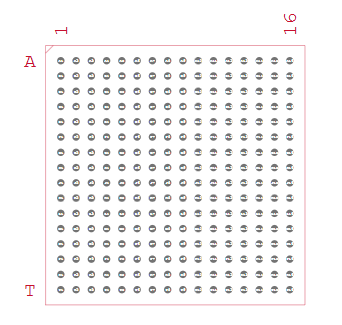

LC4384C-75FTN256C Footprint

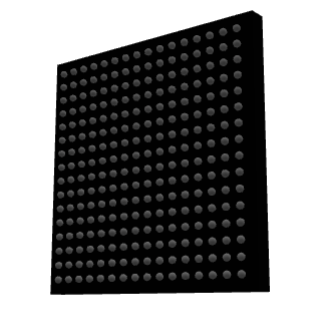

LC4384C-75FTN256C Model modely

LC4384C-75FTN256C

• Fampisehoana avo: Ny LC4384C-75F56C dia miasa miaraka amin'ny fatrany mahery vaika hatramin'ny 178.57 MHZ, miaraka amin'ny fanemorana ny fanaparitahana ny 7,5 NS.Izany dia miantoka ny fahaiza-manao fanodinana angon-drakitra sy ny fotoana famaliana haingana ho an'ny tontolo nomerika haingam-pandeha haingam-pandeha.

• Programme In-System (ISP): Ity fitaovana ity dia manohana ny fandaharana rafitra amin'ny alàlan'ny fidirana amin'ny rafitra amin'ny alàlan'ny interface tsara 1532.Ity endri-javatra ity dia ahafahana manavao mivantana ny fizaram-barotra mivantana amin'ny faritra tsy misy ilana fanesorana ny fitaovana, ny fanatsarana ny fikojakojana sy ny fanavaozana.

• Nanatsara ny macrocells: Vonona amin'ny 384 Macrocells 384, izay afaka mahaleo tena tsy miankina, mamerina, manohana ary famantaranandro dia mamela ny fifehezana.Ity fandaharana ity dia manolotra fandanjalanjana sy fanitsiana betsaka amin'ny fitantanana ny asa lojika sarotra ho an'ny famolavolana lojika nomerika namboarina.

• Versatile I / O Support: Ny CPLD dia mirehareha 192 ny fampidirana / famoaham-bokatra izay mifanaraka amin'ny fenitra volavolan-dalàna marobe, anisan'izany ny 3.3v, 2.5v, ary 1.8v lvcmos.Izy io dia manohana ny fidirana amin'ny 5v-deferant 5v-deferant, izay mampitombo ny mifanaraka amin'ny rafitra lova zokiolona sy ny tontolo iainana samihafa.

• Ny fanjifana herinaratra ambany: Natao hanamafisana tsara ao anatin'ny faritry ny volavolan-dalàna iray amin'ny 1.65v ka hatramin'ny 1.95v, ka mahatonga azy ho safidy tsara indrindra amin'ny fampiharana izay takiana ny fahombiazan'ny herinaratra.Ity fanjifana herinaratra ambany ity dia manampy amin'ny fanalefahana ny famoahana hafanana ary hanamafisana ny fitokisan-tena.

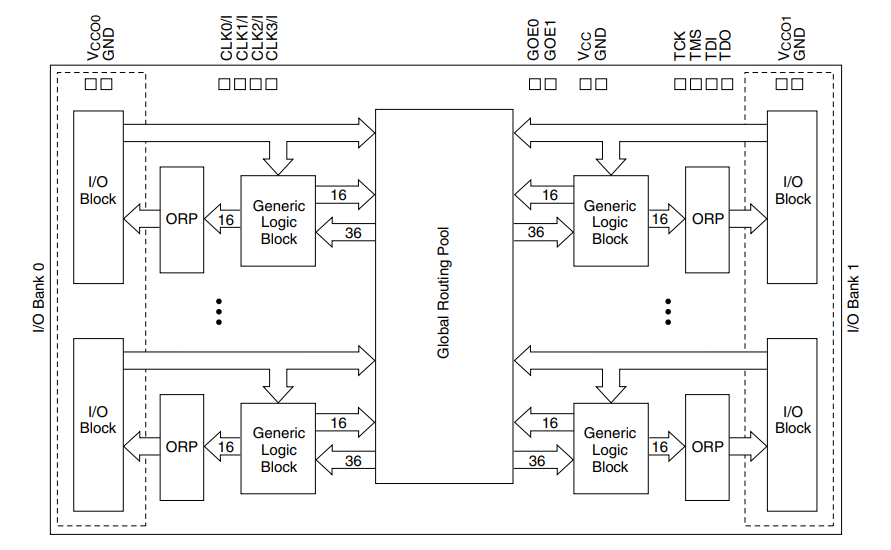

Lc4384c-75f56c diagram

ny Lc4384c-75f56c diagram mampiseho ny firafitry ny logic logic programmable.Nalamina manodidina ny dobo filomanosana eran-tany afovoany (GRP) izay mampifandray ny faritra rehetra amin'ny fitaovana, ny fiantohana ny fifandraisana haingana sy mora azo eo amin'ny singa.Amin'ny lafiny tsirairay amin'ny sary, misy ny banky (i / O / O BankIreo banky ireo dia mifandray amin'ny famoahana ny dobo filomanosana (Orp), izay mitantana ny fizotran'ny angon-drakitra eo amin'ny I / O Block sy ny sakana lojika generika (glbs).Ny lojika lojika goavam-be (glbs) no singa fanodinana lehibe indrindra izay manao asa lojika.Izy ireo dia mifandray amin'ny orps ho an'ny fidirana sy famoahana ary mifandray amin'ny The GRP ho an'ny fifandraisana amin'ny glbs hafa, mamela ny fiasa lojika sarotra mba noforonina.Any amin'ny tampony, ny sary dia mampiseho famantaranandro sy fifehezana ny fifehezana ho an'ny fitantanana ny fandaharam-potoam-pitantanana sy ny fitaovana, ao anatin'izany ny famantarana famantaranandro sy ny fidirana amin'ny jtag ho an'ny fandaharana sy ny fitsapana.Ny sary dia mampiseho ny fomba namolavolana ny fitaovana ho an'ny fampiharana lojika mora ampiasaina amin'ny fifandraisana haingam-pandeha haingam-pandeha sy ara-dalàna.

Lc4384c-75f56c voafaritra

Type	fikirana
mpanamboatra	Corporation Corporation Lattice Semiconductor
ANDIAN-DAHATSORATRA	Ispmach® 4000c
Packaging	lovia
Sata part	lany andro
Karazana program	Ao amin'ny rafitra programmable
Fanemorana ny fotoana tpd (1) max	7.5 NS
Voltage famatsiana - anatiny	1.65v ~ 1.95v
Isan'ny singa lojika / barazy	24
Isan'ny Macrocells	384
Isan'ny I / O	192
Mari-pana	0 ° C ~ 90 ° C (TJ)
Typeing Type	Tendrombohitra
Fonosana / tranga	256-LBGA
Package mpamatsy mpamatsy	256-ftbga (17x17)
Laharana vokatra fototra	Lc4384

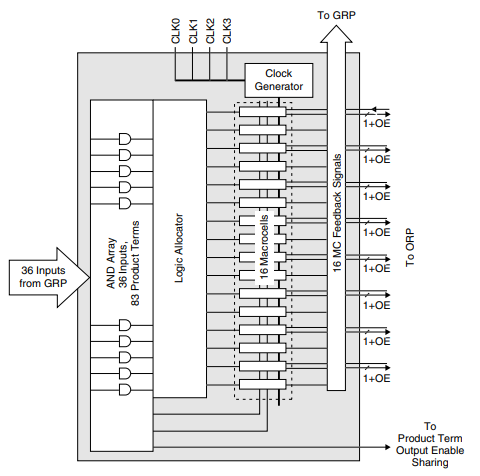

LC4384C-75FTN256C BLOCK LOGIC

ny Logic logic generic (glb) an'ny Lc4384c-75ftn256c Ny fomba lojika lojika amin'ny alàlan'ny famolavolana mora sy mahomby.Mahazo fidirana 36 avy amin'ny dobo filomanosana eran-tany (GRP), izay mitambatra amin'ny fampiasana sy milahatra mba hamorona fehezan-dalàna 83.Ireo teny ireo vokatra ireo dia fitambarana lojika fototra izay tantanan'ny lojika lojika.Ny Logic Allocator dia mizara ireo teny ireo amin'ny 16 Macrocells 16, izay singa fanodinana lehibe indrindra.Ireo macrocells ireo dia manao asa lojika, ao anatin'izany ny asa fanorenana sy ny fiakarana.Izy ireo dia mifamatotra amin'ny mpamokatra famantaranandro iray amin'ny alàlan'ny mari-pamantarana efatra (CLK0 mankany CLK3), mamela ny fifehezana ny fotoana voafaritra tsara.Ny macrocell tsirairay dia afaka mandefa ny vokatr'izany amin'ny grp na amin'ny dobo filomanosana (Orp) ho an'ny fanodinana fanampiny.Manohana valiny izy ireo amin'ny fanatanterahana ny milina ara-panjakana sy ny fizaran-tany.Ny famolavolana glb dia tena mahay mandanjalanja, mamela ny lojika lojika be pitsiny miaraka amin'ny fifehezana sy fifehezana ara-potoana mahomby, mety ho an'ny endrika nomerika mandroso.

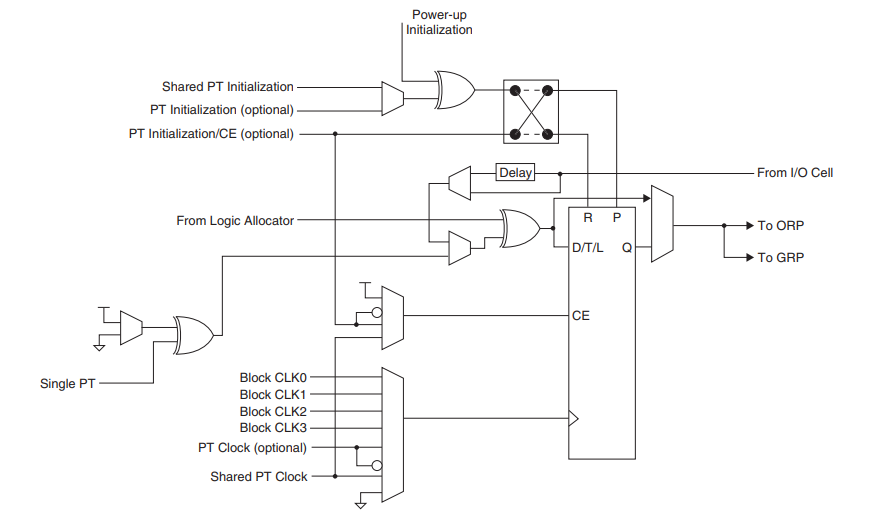

Lc4384c-75ftn256c macrocell

ny Macrocell an'ny Lc4384c-75ftn256c dia natao ho an'ny fanodinana lojika sy mahomby.Izy io dia mahazo fampidirana ao amin'ny lojika lojika ary afaka manombana ny fomba isan-karazany, ao anatin'izany ny fanombohana ny fanombohana pt sy ny fanombohana herinaratra.Ny macrocell dia manohana loharanom-pitsarana marobe toy ny famantaranandro (CLK0 mankany CLK3), famantaranandro pt, ary nizara famantaranandro pt, miaraka amin'ny famantaranandro iray mifidy loharano mifanaraka tsara.Amin'ny fotony, a d / t / l flip-flop dia miasa amin'ny fomba hafa, D (Data), T (Toggle), na L (Latch) ary mampiala ny famantaranandro (CE) amin'ny famenoana fepetra.Ny fipoahana avy amin'ny macrocell dia azo raisina ho an'ny dobo filomanosana (Orp) ho an'ny fifandraisana ivelany na ny dobo filomanosana eran-tany (grp) ho an'ny valin-kafatra anatiny, izay mamela ny fiasa lojika sy ny làlam-pifandraisana mahomby sy ny làlam-pifandraisana mahomby.Ny singa fanemorana dia miantoka ny fotoana mety sy ny fironana mety, ny fanaovana ny macrocell lehibe indrindra ho an'ny famolavolana nomerika mandroso.

LC4384C-75FTN256C

Fampiharana logic nomerika

Ity tsara tarehy ity amin'ny fitantanana ny fiasa lojika mahazatra, toy ny milina ara-panjakana sy lojika lojika, manome vahaolana mora vidy amin'ny famoronana fifandraisana nomerika sy lalana.Ny fahaizany mitantana ny fizaran-drongony lojika mahomby dia mahatonga azy ho safidy voalohany hanakanana ny fampiasa amin'ny hardware.

Microcontroller sy rafitra rafitra (SOC) Designs

Ny LC4384C-75FTN256C dia manatsara ny rafitra microcontroller amin'ny alàlan'ny fanolorana lojika fanampiny hanohanana ny fampiasa bebe kokoa.Izy io dia afaka manompo ao amin'ny famolavolana SCC, izay ilaina ny fampidirana ireo fitaovana marobe amin'ny sôkôla tokana, dia izany dia manampy amin'ny fampihenana ny vidin'ny rafitra sy ny fanjifana herinaratra ankapobeny.

Rafitra mipoaka

Miaraka amin'ny fandaharam-potoanan'ny rafitra sy ny fahaiza-manao I / O Multi-Voltage, ity fitaovana ity dia mety tsara amin'ny rafitra embeded.Mamela ny fanavaozana ara-potoana sy fanitsiana ny rafitra sy ny fanovana rafitra tsy ilaina ny fihenan'ny fihenam-bidy be dia be, ka mahatonga azy io ho tsara ho an'ny fangatahana mitaky fahatokisana sy fahaiza-manavaka.

Rafitra fanaraha-maso ny indostria

Ao amin'ny tontolo indostrialy, ny LC4384C-75F56C dia mandray anjara amin'ny fanaraha-maso sy ny fanaraha-maso.Ny famolavolana mafy azy dia miantoka ny fandidiana azo itokisana amin'ny toe-javatra sarotra, ka mahatonga azy ho singa sarobidy amin'ny fitantanana ny fizotran'ny indostria sy ny milina.

Electronika automatique

Ny fanjifana herinaratra ambany sy ny famandrihana angon-drakitra haingam-pandeha haingam-pandeha dia manome safidy tsara ho an'ny elektronika automatique.Izy io dia ampiasaina amin'ny rindranasa avy amin'ny fanaraha-maso ny fiara amin'ny rafitra inftainment Advarced, manampy amin'ny fanatsarana ny endri-javatra sy ny fiarovana amin'ny fiara maoderina.

Lahatsary sy fanodinana sary

Noho ny fahaizany manamboatra mari-pamantarana haingam-pandeha haingam-pandeha mahomby, ny LC4384C-75F56C dia ampiasaina amin'ny asa fanodinana sary sy sary.Manohana hetsika toy ny scaling amin'ny horonantsary, fanivanana ary fiovam-po amin'ny alàlan'ny horonantsary ho an'ny fampiharana sy fitaovana multimedia.

Lc4384c-75ftn256c ampahany mitovy

• Lc4384v-10ft256i

• Lc4384v-35fn256c

• Lc4256ze-5tn100c

Lc4384c-75f256c tombony

Ny fanitsiana tsy voasokitra

Ity tombontsoa CPLL ity avy amin'ny fahatsiarovana tsy misy tsy takatry ny saina, izay manamora ny fiasa eo noho eo amin'ny herinaratra tsy misy fianteherana amin'ny loharanom-panambadiana ivelany ivelany.Ity fahaiza-manao tsy fahita ity ihany no tsy manatsotra ny fizotry ny famolavolana ankapobeny amin'ny alàlan'ny fanesorana ny filàna fitadidiana tsy azo averina, fa mampitombo ny fahatokisan-tena amin'ny alàlan'ny fampihenana ny hevi-dehibe.

Fotoana famaritana

Ny fitaovana dia manolotra fahatarana tsy miovaova sy azo antenaina, tombony ho an'ny fangatahana mitaky fifehezana ny fotoana maharitra.Ity fotoan-tsarotra ity dia manome antoka fa ny fandidiana lojika rehetra dia mifamatotra tsara, mahatonga ny LC4384C-75FTN256c mety amin'ny fitantanana ny asa saro-pady amin'ny fizahan-tany.

Ny fizotran'ny famolavolana

Tsy toy ny fpgas, izay afaka mitaky fandaharana sarotra sy fanitsiana sarotra, ny LC4384C-75F56C dia mirehareha amin'ny fomba famolavolana mivantana mivantana.Ny maritrano lojika afovoany dia manamora ny fampiharana mora kokoa amin'ny fifehezana sy ny milina ara-panjakana, mampihena ny fotoana fampandrosoana ary hanamora ny curve fianarana.

Fahombiazana herinaratra

Namboarina ho an'ny fanjifana herinaratra ambany, ny LC4384C-75F56C dia miasa tsara ao anatin'ny faritry ny 1,65v amin'ny 1.95v.Ity fahombiazan'ny herinaratra ity dia mahatonga ny fampiharana na asa an-tery na herinaratra, manampy amin'ny fanitarana ny halavan'ny fitaovana ary hampihenana ny vidin'ny angovo.

Fahabapoana i / o fahaiza-manao

Miaraka amin'ny 192 programmble I / O Pins izay manohana ny fenitra volavolan-dalàna marobe, ny LC4384C-75F56C dia manome fandanjalanjana be dia be.Ity fahaiza-manao ity dia ahafahany mampiditra mora ny singa isan-karazany sy analog, izay mampitombo ny fampiasana azy manerana ny sehatra sy teknolojia maro.

Fampisehoana haingam-pandeha avo lenta

Ny fahaizana miasa amin'ny frequencies hatramin'ny 178.57 MHZ dia ahafahan'ny LC4384C-75F56C hiatrehana ny fanodinana data avo lenta sy ny fangatahana.Izany dia mahatonga azy ho safidy tsara indrindra ho an'ny fampiharana izay misy ny fanodikodinana data haingana sy ny fepetra takian'ny fanodinana.

Lc4384c-75f56c Dimensions fonosana

Feno fonosana ho an'ny lc4384c-75ftn256c:

fikirana	Dimension (MM)
Haben'ny vatana	17 x 17
Ball Pitch	0.8
Ball Count	256

LC4384C-75FTN256C Manufacturer

Corporation Corporation, miorina ao Hillsboro, Oregon, no mpanamboatra ny LC4384C-75FTN256c, ny FPGA malaza (Gazety Groundmable Groundmable) izay fantatra amin'ny alàlan'ny fampiharana sy ny fahaiza-manao amin'ny fampiharana isan-karazany.Natsangana tamin'ny 1983, i Lattice Semiconductor dia nisintona ny indostrian'ny semiconductor tamin'ny alàlan'ny fanazaran-tena amin'ny haingam-pandeha sy ny endrika ambany, ary ny vahaolana namboarina izay mikarakara ny filàna tsena isan-karazany, avy amin'ny fitaovana elektronika.Ny LC4384C-75F56C, ampahany amin'ny lanon-dry zareo vokatra betsaka, dia manambara ny fanolorantenany hanomezana fitaovana lojika mandroso mandroso izay manohana ny rafitra nomerika sy ny fahombiazana.

Famaranana

Ny LC4384C-75F56C dia mampiseho ny fanoloran-tena Semiconductor ho an'ny teknolojia vaovao sy mahomby ao amin'ny sehatry ny semiconductor.Ity fitaovana ity dia fitaovana ho an'ny asa famolavolana amin'ny antsipirihany amin'ny safidy fampidirana / famoahana azy sy ny famoaham-bokatra sy ny firafitra anatiny mandroso.Tonga lafatra amin'ny fampiasana ireo faritra isan-karazany toa ny rafitra indostria, ny elektronika fiara ary ny fanodinana horonantsary, satria mamolavola haingana ny angon-drakitra ary azo ampifanarahana mora amin'ny filàna samihafa.Ity torolàlana ity dia manasongadina ny fahaizan'ny fitaovana hiatrehana ny asa nomerika be pitsiny ary hanatsara ny fiasa ara-tsosialy amin'ny ankapobeny, manaporofo fa fitaovana lehibe amin'ny fitaovana lojika programmable.

Datasheet PDF

LC4384C-75FTN256C DATASHEET:

ispmach 4000v, b, c, z Family.pdf
