Lfec3e-3Q208C FPGA Tamint-kevitra: Fampiharana, fampiharana, fandaharana ary voafaritra

Ao amin'ity lahatsoratra ity, hianaranao momba ny Lfec3e-3Q208C, FPGA avy amin'ny Semiconductor Lattice.Ho hitanao hoe inona izany, ny endri-javatra lehibe atolotra azy, ary ny antony mahasoa azy ho an'ny endrika antonony maro.Ny atiny ihany koa dia mandeha aminao amin'ny alàlan'ny fanondroana, ny fampiharana ary ny fandaharam-potoan-dàlam-pandaminana dingana, miaraka amin'ny antsipirihany ary ny mpanamboatra ary ny mpanamboatra.

katalaogy

Inona ny lfec3e-3Q208c?

ny Lfec3e-3q208c dia ny vidin'ny vavahadim-bolo azo avy amin'ny vidiny (FPGA) avy amin'ny Semiconductor Lattice, natao ho ampahany amin'ny fianakaviana Latticeec (Toe-karena).Ity fianakaviana ity dia novolavolaina mba hanaterana vahaolana lojika programam-pamokarana izay mandanjalanja ny fandanjalanjana ny fandanjalanjana amin'ny fampisehoana azo itokisana ho an'ny famolavolana mahazatra.Tao anatin'ny hierarchy Latticeec, dia mipetraka eo amin'ny sisin-tany, izay manolotra singa lojika 3.000 ary fampiasana tsara ny herinaratra, manambatra ny hantsana eo anelanelan'ny fitaovana fidirana kely sy ny maodely lehibe kokoa sy lehibe kokoa.Ny andian-dahatsoratra Latticeecp / EC midadasika dia manantitrantitra ny programmibility, fanodinana ary fandanjalanjana ary habe marobe manerana ny habe marobe, miaraka amin'ny variant EC mifantoka amin'ny fampisehoana ara-barotra.

Mitady lfec3e-3Q208C?Mifandraisa aminay hanamarina ny tahiry ankehitriny, ny fotoana sy ny vidiny.

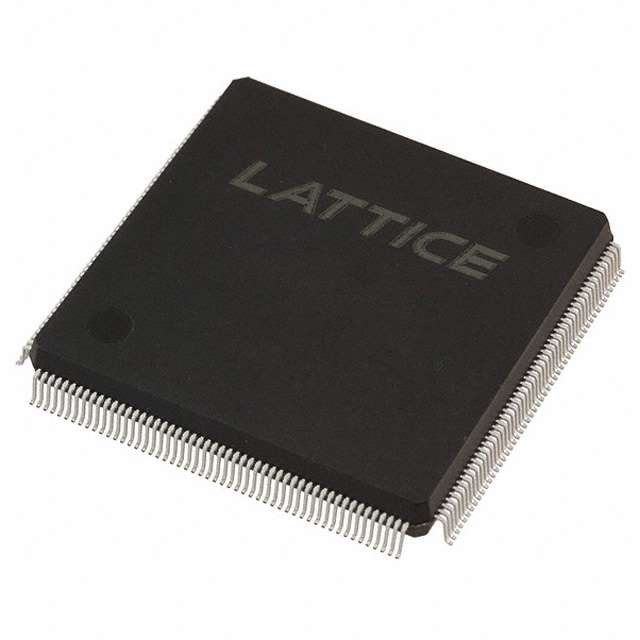

Lfec3e-3Q208C

• Loharano lojika

Ny fitaovana dia mampiditra ireo singa lojika 3.100 izay natokana ho 384 sakana, manome fahafaham-po ampy ho an'ny famolavolana antonony.Ity fandanjalanjana ny loharanon-karena ity dia mety amin'ny fifehezana ny lojika, ny fanodinana famantarana ary ny fampiharana napetraka tsy misy vidiny tafahoatra.

• ProciveMable I / O

Miakatra hatramin'ny 145 Pins / Output Pins, dia manohana safidy fifandraisana marobe isan-karazany.Ireo I / OS ireo dia mifanaraka amin'ny fenitra marobe toy ny LVCMOS, LVTTL, LVD, PCI, ary SSTL, manome ny rafitra fanamboarana rafitra mora ampiasaina.

• Fahatsiarovana napetraka

Ny FPGA dia ahitana ny BLACK BLACK (EBR) ary nozarainy ny loharanon-karena RAM, manome tahiry mahomby amin'ny CHIP.Izany dia mamela ny fampiharana ny angon-drakitra, ny latabatra fijery, na fahatsiarovana kely mivantana ao anaty fitaovana.

• Fitantanana famantaranandro

Izy io dia ahitana ny pllled efatra mitambatra, manolotra fampitomboana, fizarazarana ary fizarana fizarana.Izany dia ahafahana mifehy tsara sy mampifanaraka tsara ny famolavolana haingam-pandeha haingam-pandeha.

• Fanohanana fahatsiarovana DDR

Ny fitaovana dia ahitana ny fanohanana ny hardware ho an'ny fifandraisan-davitra DDR, mahavita mihazakazaka DDR400 (200 MHz).Izany dia mahatonga azy ho azo ampiharina amin'ny famolavolana izay mitaky fidirana amin'ny fahatsiarovan-tena avo lenta.

• Fahombiazana herinaratra

Miasa miaraka amin'ny famatsiana 1,2 v, ny FPGA dia manamaivana ny fanjifana herinaratra ankapobeny.Ny famolavolana herinaratra ambany dia mety amin'ny fampiharana portable na angovo.

• Endri-javatra misy rafitra

Ny fiasa namboarina toy ny IEEE 1149.1 Faritra Faritra, On-Chip Logic Analysis (ISPICY), ary Spi boot flash interface hanamora ny fitiliana sy ny fanelingelenana.Ireo endri-javatra ireo dia mampihena ny fotoana fampandrosoana ary manatsara ny fahatokisan'ny famolavolana.

• Fanohanana ny fampandrosoana

Notohanan'ny suite suite ny suite dia, ny tombony azo avy amin'ny synthesis automated, toerana-na lalana ary fitaovana fanamarinana.Azonao atao ihany koa ny mampiasa sakana IP isplevercore mba hanafainganana ny fiasa mahazatra ary hanafoana ny fotoana-tsena.

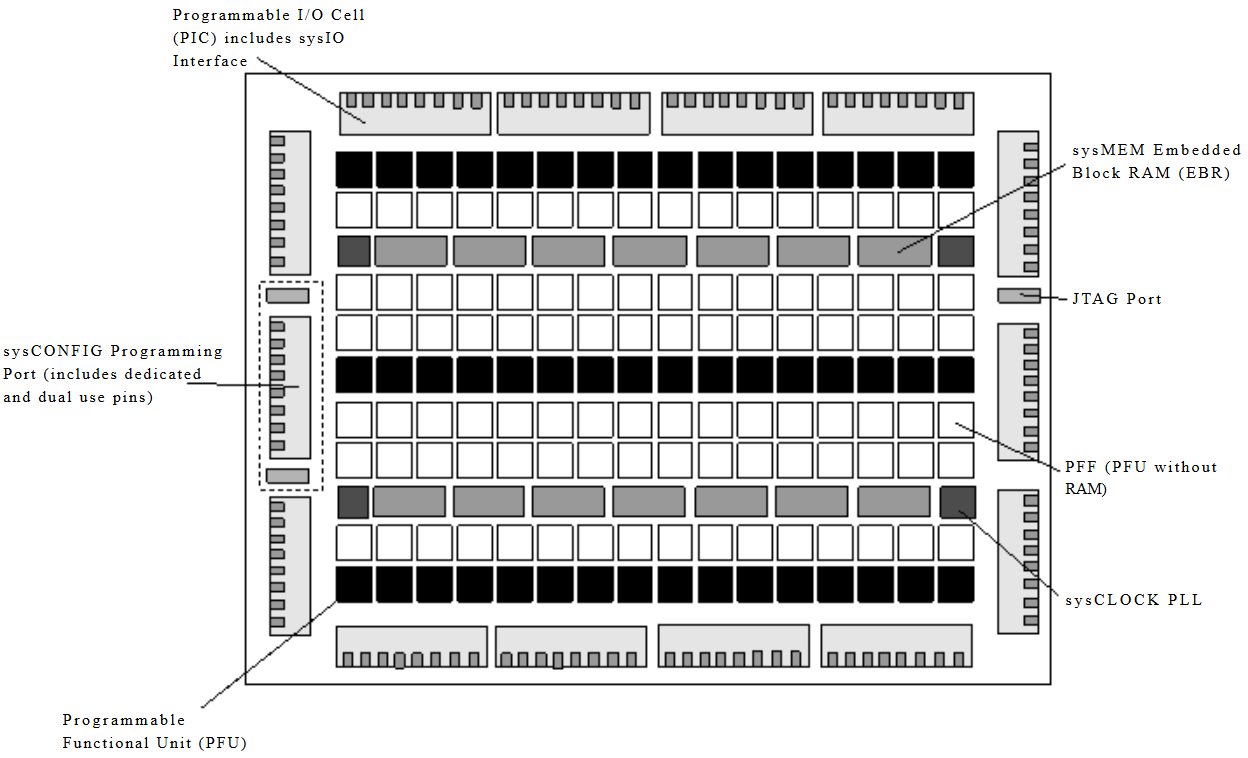

LatticeecP / EC Family Block

Ny sary sakana ao amin'ny LatticeecP / EC Fianakaviana (anisan'izany ny lfec3e-3Q208C) dia mampiseho ny fomba nanamboarana ny FPGA sy ny fomba hiarahan'ny faritra azy.Ny sela I / O Cell (pics) dia napetraka manodidina ny sisiny mba hampifandraisana ny sôkôla miaraka amin'ny fitaovana ivelany, manohana ny fenitra famantarana maro.Ao anatiny, ny vondrona fiasa azo ampiasaina (pfus) dia mitantana ny fandidiana lojika, miaraka amin'ny sasany samirery ny ondrilahy (EBR) voaroaka (EBR) ho an'ny fitehirizana ny angon-drakitra sy ny hafa ihany.Ny SysClock Plling dia mitantana famantarana famantaranandro ka ny famolavolana dia afaka mihazakazaka amin'ny hafainganam-pandeha sy ny fotoana mety.Ny Port sysConfig Port sy ny Port Jtag dia avelao handamina fandaharana, hizaha toetra ary hizaha toetra ny FPGA ny FPGA.Ity fandaharana ity dia manome ny fandanjalanjana LFec3e-3Q208C, fampisehoana azo itokisana ary fampidirana tsotra amin'ny famolavolana lafo vidy.

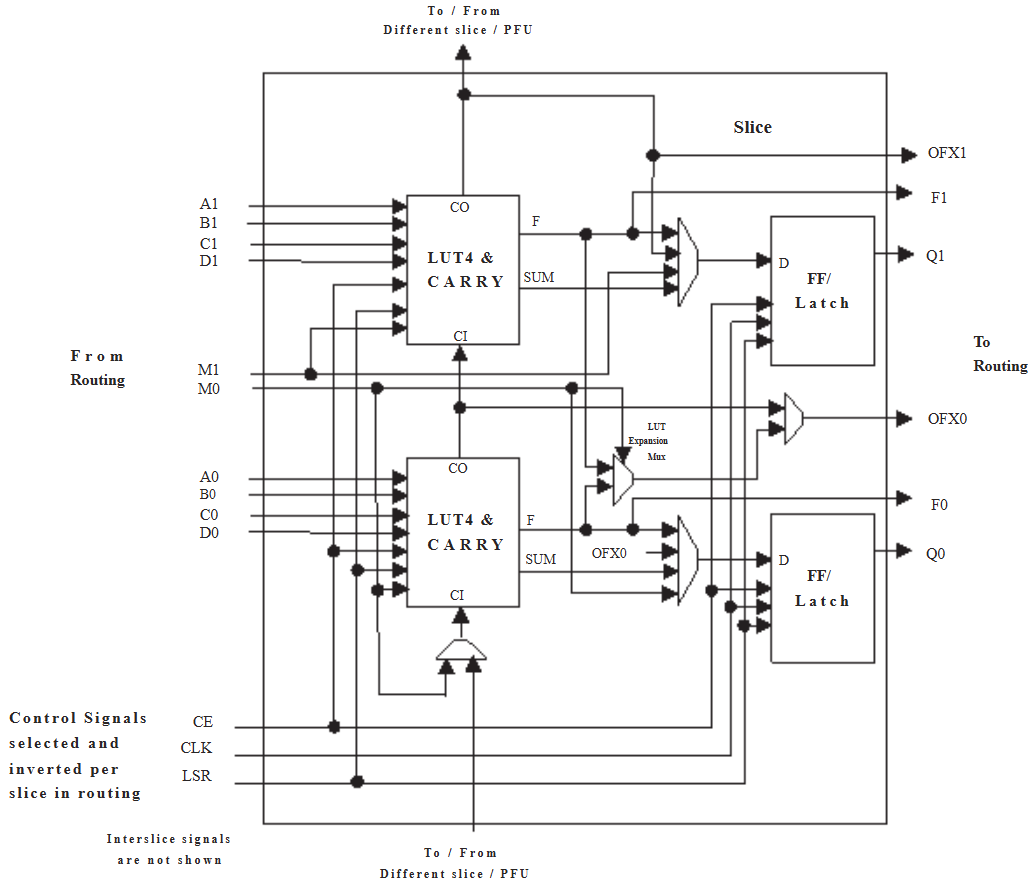

LatticeecP / EC Slice Diagram

Ny slice ao amin'ny fianakaviana latticeecp / EC, toy ny ao amin'ny LFec3e-3Q208C, dia ny singa lojika izay mitambatra ny Lut4 & mitondra barazy amin'ny fanatanterahana lojika sy aritmetika.Ny slice tsirairay dia ahitana ny flip-flops / latina mba hitehirizana angon-drakitra ary ahafahan'ny lojika miendrika, miaraka amin'ny andiam-bava mankany amin'ny làlan-kaleha malalaka na amin'ny alàlan'ny fisoratana anarana na mivantana.Zava-dehibe io firafitra io satria manome ny hafainganam-pandehan'ny FPGA, ny fahafaha-milefitra ary ny fahombiazan'ny fikarakarana ireo endrika nomerika tsotra sy be pitsiny.Ity latabatra manaraka ity dia mamintina ny famaritana famantarana slice, ao anatin'izany ny asany, ireo karazana, anarana famantarana ary tanjony.

asa	Type	Anarana famantarana	Description
fahan'ny	Signal data	A0, b0, C0, D0	Fampidiran-kanina amin'ny lut4
fahan'ny	Signal data	A1, B1, C1, D1	Fampidiran-kanina amin'ny lut4
fahan'ny	Multi-tanjona	M0	Fampidirana marobe
fahan'ny	Multi-tanjona	M1	Fampidirana marobe
fahan'ny	Fanaraha-maso	AK	Ny famantaranandro dia mamela
fahan'ny	Fanaraha-maso	LSR	Fametahana / famerenana eo an-toerana
fahan'ny	Fanaraha-maso	CLK	Clock System
fahan'ny	Signal Inter-Pfu	Fcin	Fast Carry In¹
Output	Famantarana data	F0, F1	Lut4 Output Register Bypass Signals
Output	Famantarana data	Q0, Q1	Misorata anarana
Output	Famantarana data	Ofx0	Famoahana ny lut5 mux
Output	Famantarana data	Ofx1	Famoahana lut6, lut7, lut8 2 mux arakaraka ny slice
Output	Signal Inter-Pfu	FCO	Ho an'ny tsara indrindra PFU ny haingana ny rojo vy

Lfec3e-3Q208C Famaritana voafaritra

Type	fikirana
mpanamboatra	Lattice Semiconductor
Voltage - famatsiana	1.14v ~ 1.26v
Total Bits	56,320
Package mpamatsy mpamatsy	208-pqfp (28x28)
ANDIAN-DAHATSORATRA	EC
Fonosana / tranga	208-BFQFP
Fonosana	lovia
Mari-pana	0 ° C ~ 85 ° C (TJ)
Isan'ny singa lojika / sela	3,100
Isan'ny I / O	145
Typeing Type	Tendrombohitra
Laharana vokatra fototra	Lfec3

Lfec3e-3Q208C Fampiharana

1. Rafitra fanaraha-maso entanina

Ny Lfec3e-3Q208C dia mety tsara ho an'ny mpiambina miditra ao amin'ny fitaovana, ny fidiram-bolan'ny indostrialy ary ny vavahady iot.Ny habetsaky ny lojika lojika sy ny famolavolana lafo vidy dia mamela ny hisolo lojika tsy misy fepetra miaraka amin'ny haingam-pandeha azo ampiasaina.Manamora ny fanavaozana ny rafitra na ny fampifanarahana amin'ny fenitra tsy misy fenitra raha tsy misy ny hardware.

2. Fampitandremana ny fahatsiarovan-tena

Miaraka amin'ny fanohanana amin'ny alàlan'ny fahatsiarovana DDR400, ny fitaovana dia afaka mitantana ny angon-drakitra, fitrandrahana, na fitahirizana vonjimaika amin'ny fampiharana.Ity fampiasa ity dia mahasoa amin'ny rafitra izay misy ny hafainganam-pandehan'ny fahatsiarovana ivelany fa tsy ilaina ny fampisehoana FPGA avo lenta.Maro ny mandray soa avy amin'ny fifandanjana haingam-pandeha, vidiny ary fahombiazana.

3. I / o Fivoriana sy fiovam-po protocol

Misaotra ny fanohanan'i I / O fenitra toy ny LVCMOS, LVTTLL, LVD, PCI, ary SSTL, ny FPGA dia mahomby amin'ny fampifangaroana fifandraisana nomerika samihafa.Azo zahana amin'ny fandikana ireo famantarana eo anelanelan'ny subsistem, izay manamboatra azy amin'ny endrika mifangaro teknolojia.Ity fandanjalanjana ity dia manampy amin'ny fanitarana ny fiainana ny hardware efa misy amin'ny alàlan'ny fanamafisana mifanaraka amin'ny singa vaovao.

4. Fampiharana indostrialy sy fotodrafitrasa

Ny fitaovana ihany koa dia afaka manompo amin'ny fitaovana indostria ara-indalika sy ny foto-drafitrasa izay misy ny fahatokisana sy ny fampitana antonony.Ny fanohanan'izy ireo ho an'ny scan scan sisin-tany, ny debugging on-chip, ary ny fandidiana herinaratra dia mety tsara amin'ny rafitra izay mitaky fahombiazana sy fikojakojana mora.Ny anjara andraikitra mahazatra dia misy ny fanaraha-maso ireo singa mifehy, modules interface, ary rafitra fanaraha-maso.

Lfec3e-3Q208C mitovy

famaritana	Lfec3e-3q208c	Lfec3e-3q208i	Lfec3e-3qn208c	Lfec3e-4q208c	Lfec1e-3Q208C	Lfec6e-3Q208C
Ireo singa lojika (lozika)	~ 3.1K	~ 3.1K	~ 3.1K	~ 3.1K	~ 1.5K	~ 6.1k
Logic Blocks	384	384	384	384	192	768
Ram (EBR)	~ 55 kb	~ 55 kb	~ 55 kb	~ 55 kb	~ 18 kb	~ 92 KB
Fisainana max fiasa	~ 340 MHZ	~ 340 MHZ	~ 340 MHZ	~ 340 MHZ	~ 300 MHz	~ 340 MHZ
I / O Count	145	145	145	145	112	145
Fonosana	208-pqfp	208-pqfp	208-pqfp	208-pqfp	208-pqfp	208-pqfp
Voltage fototra	1.2 v	1.2 v	1.2 v	1.2 v	1.2 v	1.2 v
Sehatra Suhu	0 ° C to + 70 ° C	-40 ° C to + 85 ° C	0 ° C to + 70 ° C	0 ° C to + 70 ° C	0 ° C to + 70 ° C	0 ° C to + 70 ° C
Famaranana / karazana fonosana	Malagasy	AN'NY TAOZAVA-BAVENTY	Lead-Free (QN)	Variant (q)	Malagasy	Malagasy
Fampiharana	Antonony antonony, tanjona ankapobeny	Mitovy amin'ny lfec3e fa fampiasana indostrialy	Mitovy amin'ny lfec3e fa ny fonosana fonosana	Fianakaviana mitovy, mifindra monina mora	Safidy vidiny ambany	Fanavaozana avo kokoa

Lfec3e-3Q208C Programming Dingana

Alohan'ny hanombohanao ny fandaharana ny lfec3e-3Q208C, dia zava-dehibe ny manomana ny fitaovana mety ary hahatakatra ny fandehan'ny famolavolana amin'ny fanamafisana fitaovana.Ny dingana tsirairay dia manorina amin'ny teo aloha, ary ny fitandremana tsara dia hiantoka ny fizotran'ny fandaharana malefaka.

1. Manomàna hardware sy rindrambaiko programa

Manomboka amin'ny fametrahana ny programmer diamondra sy ny ISPVM an'ny ISPVM ianao, izay fitaovana ofisialy ho an'ity FPGA ity.Avy eo, apetraho ny tariby programming jtag toy ny hw-usbn-2b ary ataovy azo antoka fa napetraka tsara ireo mpamily.Ity dingana ity dia miantoka fa vonona ny hifandray amin'ny fitaovana kendrena ny solosainao raha tsy misy hadisoana.

2. Ampiharo ny famolavolana anao amin'ny rindrambaiko fampandrosoana

Manaraka, mamorona tetikasa vaovao ao amin'ny Lattice Diamond ary safidio ny Lfec3e-3Q208C ho fitaovana kendrenao.Azonao atao ny manampy ny rakitra loharano verilog na vhdl, ampiharo ny andraikitra PIN ary mamaritra ny sakana amin'ny fotoana rehetra.Vantany vao vita izany dia manamboatra ny famolavolana, manao ny toerana-sy-lalana, ary mamokatra rakitra bittream (.bit na .jed) izay hampiasaina amin'ny fandaharana.

3. Amboary ny birao sy ny fifandraisana

Ankehitriny, mampifandray ny tariby jtag ao amin'ny Birao FPGA anao, azo antoka fa azo antoka ny fifandraisan'ny tany alohan'ny hanoratana ny tsipika famantarana.Hamarino fa ny mpanohitra misintona sy misintona dia mety amin'ny toerana tsara, indrindra amin'ny tck sy ny tsipika malalaka misokatra.Raha manana fantsom-pifehezana fanampiny ny biraonao dia toy ny mamafa na voan'ny aretina, mila manitsy azy ireo tsara ianao mba hisorohana ny tsy nahy mandritra ny fandaharana.

4. Programa ny fitaovana

Miaraka amin'ny hardware dia amboary ny fitaovana fandaharana ary safidio ny tariby mifandray.Ento ny rakitra bitstream namboarina ary safidio ny fomba mety, mazàna jtag, arakaraka ny fanamboarana anao.Atombohy ny dingana fandaharana, ary ny fitaovana dia hanamboatra ny FPGA raha manamarina fa voasoratra tsara ny angon-drakitra.

5. Hamarino sy debug ny konfigurasi

Aorian'ny fandaharam-potoam-pandrosoana, jereo ny vita amin'ny banga na init eo amin'ny tabilao mba hanamafisana ny FPGA dia namboarina tamim-pahombiazana ny FPGA.Raha ilaina dia ampiasao ny mpandinika lojika Logic na fehezin'ny sisintany mba hizahana ny fiasa sy ny fihetsika famantarana.Azonao atao ny mamerina ny famolavolana sy ny fandaharam-potoam-pandrosoana isaky ny fanovana ny fanovana dia takiana ny fiovan'ny tetikasao.

Lfec3e-3Q208c Ny tombony sy ny tsy fatiantoka

tombony

• Ny fanjifana herinaratra ambany, mety amin'ny famolavolana angovo

• Mandaitra ny vidiny raha oharina amin'ny fpgas ambony kokoa

• fitaovana tsotra amin'ny curve fianarana mora kokoa

• Ny saha dia reconfigurable amin'ny fanavaozana aorian'ny fanalefahana

• fonosana mampitaha tsara ny fahalalana tsara

fatiantoka

• Ny fampisehoana voafetra raha ampitahaina amin'ny fpgas lehibe kokoa

• Ny fahaiza-manao lojika sy fahatsiarovana ambany kokoa noho ny fitaovana avo lenta

• Vitsy kokoa ny Cores IP simple-antoko sy ny fanohanan'ny ekolojia

• Ny fitaovana Fitaovana dia tsy misy endri-javatra mandroso amin'ny mpivarotra lehibe

• tsy mifanentana amin'ny fifaneraserana avo lenta

Lfec3e-3Q208C Dimensions fonosana

Type	fikirana
Karazana fonosana	208-pqfp (fonosana plastika plastika)
Haben'ny vatana	28 mm × 28 mm
dity	0.5 mm
Havon (Max)	~ 3.4 MM
Taratasy mitarika	208 Pins
Fomba fonosana	Gull-Wing Leads (Quad)
Typeing Type	Tendrombohitra
Kaody tranga	Bfqfp-208
Package mpamatsy	lovia

Lfec3e-3Q208C Mpanamboatra

Ny Lfec3e-3Q208C dia amboarina Corporation Corporation Lattice Semiconductor , orinasa iray any amin'ny foibe any amin'ny Hillsboro, Oregon.Natsangana tamin'ny 1983, i Lattice dia manam-pahaizana manokana amin'ny fampandrosoana ny herinaratra ambany, ny vidin'ny vavahadin-jaza (FPGA) sy ny vahaolana) sy ny vahaolana mifandraika amin'izany.Ny orinasa dia mifantoka amin'ny fampiharana ny fampiharana amin'ny serasera, ny computing, elektronika elektronika, ny tsenan'ny indostria ary ny varotra.Fantatra noho ny fanavaozana nataony tamin'ny fitaovana vita amin'ny angovo, ny lattice dia nametraka ny tenany ho mpilalao fototra ao amin'ny indostrian'ny FPGA, indrindra indrindra ho an'ny famolavolana izay mitaky ny fiomanana amin'ny endrika endrika, ary azo itokisana.

Famaranana

Ny Lfec3e-3Q208C dia manome fifangaroana tsara amin'ny vidiny ambany, fampiasana ambany hery, ary lojika sy fahatsiarovana ampy ho an'ny tetikasa antonony.Izy io dia manohana ny fenitra I / O maro, ny RAM sy ny PLL, ary afaka miara-miasa amin'ny fahatsiarovana DDR400, ka mahatonga azy ho ilaina amin'ny fifehezana, ny indostria ary ny asa indostria.Ny fandaharana dia tsotra amin'ny fitaovana vita amin'ny lattice, ary ny fampisehoana debug fanampiny dia manampy amin'ny fitsapana.Na dia tsy afaka mifanandrify amin'ny hafainganam-pandeha sy ny fahafahan'ny fpgas lehibe kokoa aza izy io dia safidy azo antoka fa ny endrika izay mila fandanjalanjana, fahombiazana ary fampisehoana mora.
