LGA vs BGA Comparison Guide for Electronic Systems Design

Amin'ity lahatsoratra ity dia hianatra ny fahasamihafana lehibe eo amin'ny fonosana LGA (Land Grid Array) sy BGA (Ball Grid Array) ianao.Ho azonao ny fomba nanamboarana ny fonosana tsirairay, ny fomba ifandraisany amin'ny PCB, ary ny toerana ampiasana azy matetika.Ny atiny koa dia mampitaha ny firafiny, ny fahombiazany ary ny tombony sy ny tsy fahampiana azo ampiharina.Amin'ny farany dia ho fantatrao ny fomba hifidianana ny fonosana mety mifototra amin'ny filanao.

Catalog

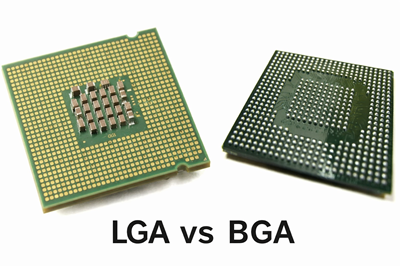

Sary 1. LGA vs BGA Overview

Inona no atao hoe LGA (Land Grid Array)?

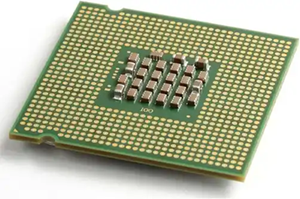

Sary 2. Package LGA

LGA (Land Grid Array) dia karazana fonosana IC izay misy pad conductive fisaka, antsoina hoe tany, eo amin'ny farany ambany amin'ny singa fa tsy pin na baolina solder.Ireo tany ireo dia mifandray amin'ny tsimatra misy lohataona ao anaty socket amin'ny PCB, mamorona fifandraisana elektrika tsy misy fametahana maharitra.Ity endrika ity dia ampiasaina betsaka amin'ny CPU sy processeurs avo lenta satria mamela ny fametrahana sy fanoloana mora.Ny fonosana dia tsy misy singa solder, noho izany ny fifandraisana farany dia voafaritra amin'ny alàlan'ny socket interface fa tsy ny chip.Ity rafitra ity koa dia manamora ny fanaraha-maso hita maso satria azo idirana eny amin'ny tany ny fifandraisana.

Inona no atao hoe BGA (Ball Grid Array)?

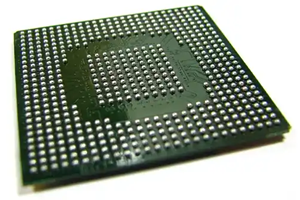

Sary 3. Package BGA

BGA (Ball Grid Array) dia fonosan'ny tampon-tendrombohitra izay mampiasa andiana baolina solder kely eo amin'ny ilany ambany amin'ny chip mba hamoronana fifandraisana elektrika.Mandritra ny fivoriambe, ireo baolina solder ireo dia miempo amin'ny dingan'ny reflow ary mifamatotra mivantana amin'ny pads amin'ny PCB, mamorona tonon-taolana maharitra.Ity fomba famonosana ity dia ahafahan'ny lamina mirindra miaraka amin'ny fifandraisana marobe amin'ny dian-tongotra kely.Ny fonosana BGA dia matetika ampiasaina amin'ny fitaovana elektronika avo lenta toy ny finday avo lenta, GPU, ary rafitra napetraka.Ny baolina solder koa dia manampy amin'ny fizarana adin-tsaina mekanika manerana ny fonosana mandritra ny fandidiana.

LGA vs BGA: Fahasamihafana ara-batana sy ara-drafitra

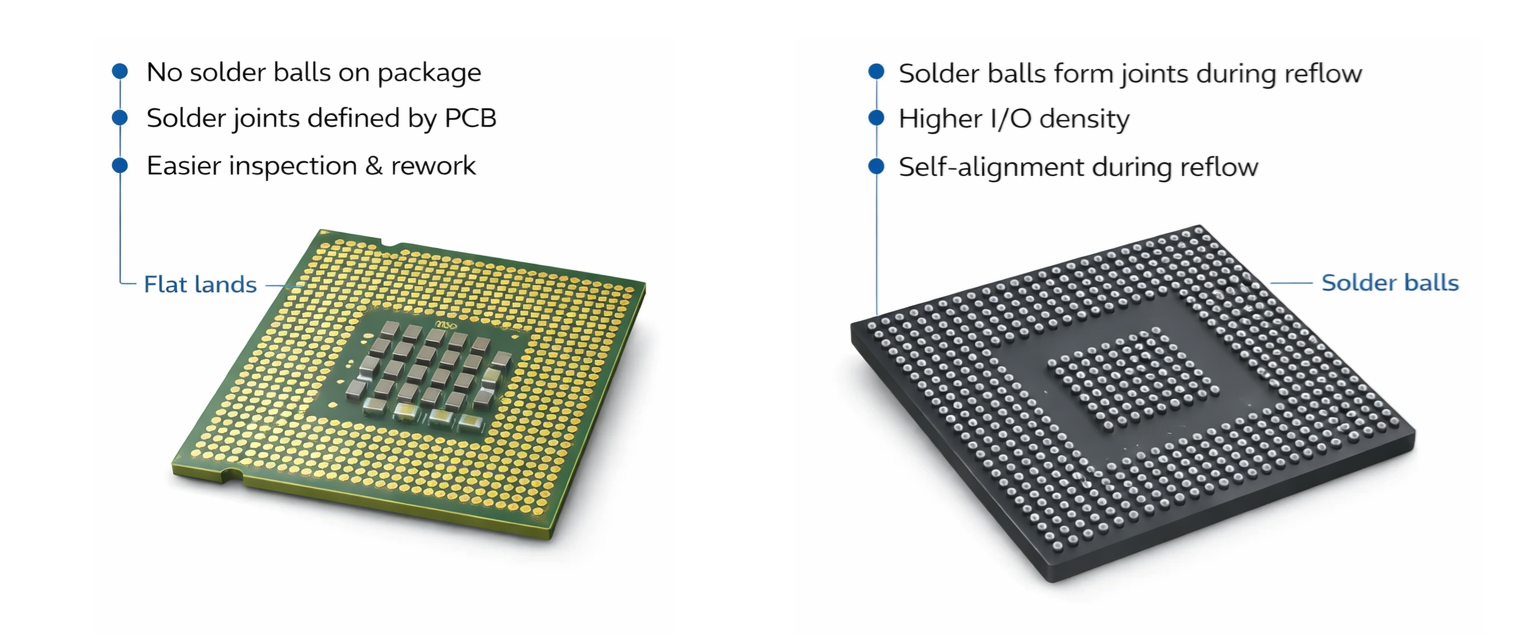

Sary 4. Fampitahana ara-drafitra

Ny fonosan'ny LGA dia mampiasa tany metaly fisaka voalamina ao anaty tsipika eo amin'ny ilany ambany amin'ny puce, izay mifanaraka amin'ny tsimatra mifanaraka amin'ny socket.Ireo fonosana ireo dia mitaky rafitra fitazonana mekanika, toy ny socket sy ny mekanika hidin-trano, mba hitazonana ny tsindry azo antoka.Ny tsy fisian'ny baolina solder dia midika fa ny chip mihitsy dia tsy mifatotra mivantana amin'ny PCB, ka mahatonga azy ho azo esorina sy azo ampiasaina indray.Ny lamina dia faritana amin'ny alàlan'ny pads mifandray miharihary izay hita mazava sy azo idirana amin'ny fisavana.Mifanohitra amin'izany kosa, ny fomba fametrahana dia miankina amin'ny fampifanarahana marina ao anatin'ny socket fa tsy ny fametahana solder.Araka ny hita eo amin'ny sary dia manavaka ny LGA amin'ireo karazana fonosana hafa ny takelaka fisaka sy fanamiana.

Ny fonosana BGA, etsy ankilany, dia manasongadina baolina solder izay miasa ho toy ny fifandraisana elektrika sy vatofantsika mekanika.Ireo baolina solder ireo dia mifatotra mialoha amin'ny fonosana ary mitsonika mandritra ny dingan'ny reflow mba hamoronana fifandraisana maharitra amin'ny PCB.Tsy toy ny LGA, ny singa BGA dia mipetaka mivantana eo amin'ny solaitrabe tsy misy faladia, ka mahatonga azy ireo tsy azo esorina raha tsy misy fitaovana fanamboarana manokana.Ny fifandraisana dia miafina ao ambanin'ny fonosana, izay mahatonga ny fanaraha-maso maso ho sarotra kokoa.Ny tadin'ny baolina solder koa dia mamela ny elanelana henjana kokoa sy ny isa ambony kokoa ao anatin'ny dian-tongotra mitovy.Araka ny asehon'ny sary, ireo fifandraisana boribory natsangana dia manavaka mazava ny firafitry ny BGA amin'ny tany lemaka an'ny LGA.

LGA vs BGA: Fampisehoana Thermal sy Electrical

Fampisehoana Aspect	LGA (Land Grid Array)	BGA (Ball Grid Array)
Thermal Fanaparitahana	Famindrana hafanana miankina amin'ny fifandraisana socket sy ny fahombiazan'ny heatsink;somary tsy mivantana lalana mafana	Solder mivantana Ny fifandraisana amin'ny PCB dia manatsara ny fampitana hafanana sy ny fahombiazan'ny fampielezana
Thermal fanoherana (θJA)	Matetika ambony kokoa noho ny sosona interface tsara eo amin'ny fonosana sy ny PCB	Thermal ambany fanoherana noho ny fametahana mivantana sy ny lalan'ny hafanana tsara kokoa
hafanana Fizarana fanamiana	Mety tsy mitovy famindrana hafanana arakaraka ny fizarana tsindry amin'ny fifandraisana	Fanamiana bebe kokoa fizarana hafanana manerana ny solder tonon-taolana sy ny PCB
Fahamarinana famantarana	Lava kely Ny lalan'ny signal amin'ny socket dia mety hampiditra fiovaovan'ny impedance	Fohy, mivantana Ny fifandraisana dia mampihena ny fahaverezan'ny famantarana ary manatsara ny fahamendrehana
Parasitika Inductance	Ambony noho ny socket pins sy ny fifandraisana interface tsara	ambany noho ny fifandraisana baolina solder compact
elektrika Fanoherana	Miovaova arakaraka amin'ny fanerena mifandray sy ny fahadiovan'ny socket tsimatra	Iva sy stable noho ny metallurgical solder tonon-taolana
Fanaterana herinaratra Fahombiazana	Tsara nefa miankina amin'ny kalitaon'ny socket sy ny fifanarahan'ny pin contact	Mahomby kokoa noho ny lalana impedance ambany sy ny fifandraisana marin-toerana
High-Frequency Fampisehoana	Mety hiaina fanimbana famantarana madinidinika amin'ny onjam-peo avo be	Mety kokoa ho an'ny famolavolana RF sy haingam-pandeha noho ny halavan'ny lalan'ny famantarana kely
Elektromagnetika Fampisehoana	Avo kely Loza EMI noho ny lalana mifamatotra lava kokoa	EMI ambany noho ny famolavolana mirindra sy tadivavarana elektrika fohy kokoa
azo itokisana Under Load	Ny fampisehoana mety Miovaova arakaraka ny fotoana noho ny fitafy na ny fandotoana ny socket contact	Tena stable fampisehoana rehefa mandeha ny fotoana noho ny raikitra solder tonon-taolana

Ny tombony sy ny tsy fahampian'ny LGA

Ny tombony amin'ny LGA

• Mamela ny fametrahana sy fanoloana mora tsy misy fametahana, ka mahatonga azy io ho tsara ho an'ny rafitra azo havaozina.

• Manamora ny fisavana sy fikojakojana satria miharihary sy azo idirana ny fifandraisana.

• Mampihena ny mety ho fahasimban'ny fonosana mandritra ny fikarakarana satria tsy misy tsimatra marefo amin'ny puce.

• Manohana ny isa avo lenta amin'ny fitazonana ny fahamendrehana ara-mekanika amin'ny alàlan'ny famolavolana socket.

Ny tsy fahampian'ny LGA

• Mitaky socket, mampitombo ny vidin'ny rafitra ankapobeny sy ny fahasarotan'ny board.

• Ny fahatokisana amin'ny fifandraisana dia miankina amin'ny tsindry tsy tapaka sy ny toetry ny socket.

• Dian-tongotra mekanika lehibe kokoa raha oharina amin'ireo fonosana mipetaka mivantana.

• Mora iharan'ny olana amin'ny fifandraisana raha misy fandotoana na tsy firindrana.

Ny tombony sy ny tsy fahampian'ny BGA

Ny tombony amin'ny BGA

• Mamela ny hakitroky I/O avo dia avo amin'ny dian-tongotra kely ho an'ny fitaovana elektronika maoderina.

• Manome fifandraisana ara-mekanika sy elektrika matanjaka amin'ny alàlan'ny fatorana.

• Manatsara ny fahombiazan'ny herinaratra miaraka amin'ny lalan'ny famantarana fohy sy ny inductance ambany kokoa.

• Manohana famindrana mafana mahomby amin'ny alàlan'ny fametahana PCB mivantana.

Ny tsy fahampian'ny BGA

• Sarotra ny manara-maso ny solder joints satria miafina ao ambanin'ny fonosana.

• Mitaky fitaovana manokana ho an'ny fivorian'ny fivoriambe sy ny fanamboarana.

• Tsy mora soloina indray mandeha soldered eo amin'ny PCB.

• Ny kilema amin'ny famokarana toy ny voids solder na ny tetezana dia mety ho sarotra kokoa ho fantatra.

Ahoana ny fisafidianana ny fonosana LGA sy BGA?

1. Farito ny fepetra takiana amin'ny serivisy

Raha mila fanavaozana mora na fanoloana saha ny vokatrao, dia mety kokoa ny LGA satria mamela ny fametrahana tsy maharitra.Zava-dehibe indrindra izany amin'ny rafitra toy ny solosaina desktop na lohamilina izay mety mila asolo ny singa.Ny BGA kosa dia natao ho an'ny fametrahana maharitra ary tsy natao ho an'ny fanoloana matetika.Eritrereto hoe impiry ny fikojakojana na fanavaozana no hitranga mandritra ny androm-piainan'ny vokatra.Ny fifantenana mifototra amin'ny fahavitrihan'ny serivisy dia manampy amin'ny fampihenana ny fandaniana amin'ny asa maharitra sy ny fiatoana.

2. Tombanana ny habe sy ny fetran'ny habaka

Ho an'ny fitaovana mafonja toy ny finday avo lenta na rafitra tafiditra, BGA no tiana matetika noho ny dian-tongony kely kokoa sy ny hakitroky ambony kokoa.Ny LGA dia mitaky toerana fanampiny ho an'ny socket sy rafitra fitazonana mekanika, izay mety hampitombo ny haben'ny board.Amin'ny endrika teren'ny habaka, ny fampihenana ny dian-tongotra dia tsara ho an'ny anton-javatra endrika vokatra amin'ny ankapobeny.Ny BGA dia ahafahan'ny fametrahana tery kokoa sy ny fampiasana mahomby kokoa ny faritra PCB.Ity dingana ity dia miantoka ny safidinao amin'ny fonosana mifanaraka amin'ny fetran'ny endrika ara-batana.

3. Diniho ny fahaiza-manamboatra

Mitana anjara toerana lehibe amin'ny fisafidianana fonosana ny fizotry ny fivoriambe misy anao.Ny BGA dia mitaky fitaovana fandrefesana sy fanaraha-maso voafehy toy ny rafitra X-ray, izay mety tsy ho hita amin'ny fanamboarana rehetra.Ny LGA kosa dia manatsotra ny fivoriambe amin'ny fampiasana faladia fa tsy fametahana.Tombano raha afaka manohana ny fahasarotan'ny fivoriambe BGA ny tsipika famokarana anao.Ny fampifanarahana ny karazana fonosana amin'ny fahaiza-mamokatra dia misoroka ny risika amin'ny famokarana.

4. Famakafakana ny fepetra takiana

Ny fampiharana haingam-pandeha sy haingam-pandeha matetika dia mahazo tombony amin'ny BGA noho ny làlan-jiro fohy kokoa sy ny fahamendrehan'ny famantarana tsara kokoa.Ny LGA dia mbola afaka manohana fampiharana avo lenta fa miankina amin'ny kalitaon'ny socket sy ny famolavolana.Raha mitaky fampandehanana herinaratra ny fampiharanao dia lasa zava-dehibe ny safidy fonosana.Diniho ny anton-javatra toy ny hafainganam-pandehan'ny famantarana, ny tabataba, ary ny fahamarinan-toerana fampitana herinaratra.Izany dia miantoka ny fampandehanana tsara indrindra ho an'ny tranga fampiasanao manokana.

5. Tombanana ny teritery amin'ny vidiny

Ny fiheverana ny tetibola dia ahitana ny vidin'ny singa sy ny rafitra.Ny LGA dia mety hampitombo ny vidiny noho ny socket sy ny kojakoja mekanika, raha ny BGA kosa dia afaka mampihena ny fahasarotan'ny board fa mampitombo ny fandaniana amin'ny famokarana.Ny totalin'ny sarany dia tokony ho tafiditra ao anatin'izany ny fivoriambe, ny fitiliana ary ny mety ho fanamboarana.Tombanana ny fifanakalozam-bola eo amin'ny fandaniana mialoha sy maharitra.Ny fisafidianana ny fifandanjana tsara dia manampy amin'ny fitazonana ny tombombarotra sy ny scalability.

6. Farito ny filàna azo itokisana

Ho an'ny fampiharana miharihary amin'ny vibration, ny bisikileta mafana, na ny tontolo henjana, matetika ny BGA dia manome fahatoniana mekanika matanjaka kokoa noho ny fifandraisana soldered.Ny LGA dia miankina amin'ny fanerena mekanika, izay mety tsy dia matanjaka loatra amin'ny toe-javatra faran'izay mafy.Ny fepetra azo itokisana dia miovaova arakaraka ny indostria, toy ny fiara na elektronika indostrialy.Diniho ny anton-javatra adin-tsaina ara-tontolo iainana rehefa mifidy ny fonosana.Ity dingana ity dia miantoka ny faharetana maharitra sy ny fahatokisana ny vokatra.

Fampiharana ny fonosana LGA sy BGA

Ohatra amin'ny LGA Components

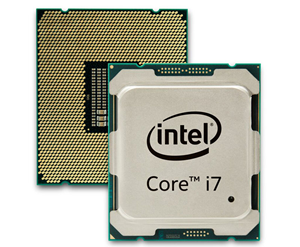

Sary 5. Ohatra amin'ny singa LGA

• Desktop sy Server CPUs - Maro ny processeurs, toy ny Intel Core sy Xeon series, mampiasa fonosana LGA ho an'ny fametrahana ny socket.Izany dia ahafahana manavao na manolo ny CPU tsy misy fametahana.Ny famolavolana dia manohana ny isa avo lenta ilaina amin'ny asa fanodinana sarotra.Ampiasaina betsaka amin'ny solosaina manokana sy ivontoerana data izy io.

• Network Interface Controllers - Ny mpanara-maso Ethernet sasany dia mampiasa fonosana LGA mba hamelana ny fampidirana modular amin'ny reny.Izany dia manampy amin'ny fanamorana ny fikojakojana sy ny fanoloana ny fitaovana amin'ny tambajotra.Ny fonosana dia manohana fifandraisana elektrika maharitra ho an'ny famindrana angon-drakitra haingana.Matetika no hita ao amin'ny fitaovana tambajotra orinasa.

• Power Management ICs - Ny fitaovana fanaraha-maso herinaratra sasany dia mampiasa LGA ho an'ny fifandraisana azo antoka sy ny fahombiazan'ny hafanana.Ny famolavolana pad fisaka dia miantoka ny fifandraisana tsy tapaka amin'ny PCB na socket.Ireo singa ireo dia ampiasaina amin'ny fanaraha-maso malefaka sy ny rafitra fitsinjarana herinaratra.Ny famolavolan'izy ireo dia manohana ny fampidiram-peo mahomby amin'ny ambaratongan'ny rafitra.

• RF Modules - Ny LGA dia ampiasaina amin'ny maody RF sasany izay ilaina ny habe sy ny fifandraisana azo antoka.Ny fonosana dia manohana ny fikirakirana famantarana avo lenta miaraka amin'ny fifandraisana maharitra.Matetika izy io no ampiasaina amin'ny fitaovana fifandraisana sy ny rafitra Wireless.Ny rafitra dia mamela ny fampidirana mora amin'ny endrika modular.

• Processors miraikitra - Ny maody informatika sasany tafiditra dia mampiasa fonosana LGA ho an'ny flexibility amin'ny rafitra indostrialy.Izany dia mamela ny fanavaozana sy fikojakojana mora kokoa amin'ny fampiharana maharitra.Ny fonosana dia manohana ny fiasana maharitra amin'ny tontolo voafehy.Matetika izy io no ampiasaina amin'ny rafitra automatique sy fanaraha-maso.

Ohatra amin'ny BGA Components

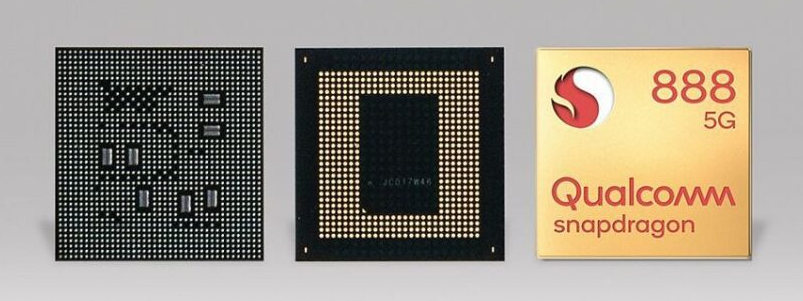

Sary 6. Ohatra amin'ny singa BGA

• Sampana fanodinana sary (GPU) - Matetika ny GPU dia mampiasa fonosana BGA hanohanana ny hatevin'ny pin avo lenta sy ny famindrana angon-drakitra haingana.Ny endrika compact dia mamela ny fampidirana amin'ny karatra grafika sy solosaina finday.Ny fifandraisana soldered dia manatsara ny fahombiazany sy ny fahamendrehana amin'ny enta-mavesatra.Ity fonosana ity dia zava-dehibe ho an'ny rafitra sary manara-penitra maoderina.

• Mobile SoC Processors - Miantehitra amin'ny BGA ny processeurs smartphone, toy ny an'ny andiany Snapdragon, ho an'ny famolavolana mirindra sy mahomby.Ny fonosana dia manohana ny fampidirana avo lenta amin'ny CPU, GPU, ary ny fampifandraisana.Izy io dia mamela ny mombamomba ny fitaovana manify sy ny hery fanodinana avo lenta.Izany no mahatonga azy ho tonga lafatra ho an'ny elektronika finday sy portable.

• Laharana vavahady azo zahana an-tsaha (FPGA) - Matetika ny FPGA dia mampiasa fonosana BGA mba handraisana fifandraisana I/O marobe.Ny famolavolana dia manohana ny hetsika lojika sarotra sy ny fifandraisana haingana.Ireo singa ireo dia ampiasaina amin'ny fifandraisan-davitra, AI, ary rafitra fanodinana data.Ny fonosana dia miantoka ny fahombiazany amin'ny fampiharana mitaky.

• Tsipika fitadidiana (DRAM/Flash) - Fitaovana fitadidiana maro no mampiasa fonosana BGA ho an'ny fametahana avo lenta sy famolavolana PCB mahomby.Ny dian-tongotra kely dia ahafahan'ny chips maromaro apetraka mifanakaiky.Manatsara ny fahombiazan'ny rafitra izany ary mampihena ny faharetana.Izy io dia ampiasaina betsaka amin'ny elektronika mpanjifa sy ny rafitra informatika.

• Chipsets sy Controllers - Mampiasa BGA matetika ny chipsets Motherboard sy ny mpanara-maso tafiditra amin'ny fifandraisana maharitra sy azo antoka.Ny fonosana dia manohana fiasa sarotra amin'ny habaka kely.Matetika izy io no ampiasaina amin'ny solosaina finday, takelaka ary rafitra napetraka.Ny famolavolana dia miantoka ny fahamarinan-toerana sy ny fampisehoana maharitra.

Fehiny

Ny LGA sy ny BGA dia tsy mitovy amin'ny fomba ifandraisany amin'ny PCB, miaraka amin'ny LGA mampiasa fifandraisana mifototra amin'ny socket ary BGA miantehitra amin'ny tonon-taolana.Ny LGA dia manolotra fanoloana sy fanaraha-maso mora kokoa, raha ny BGA kosa dia manome hakitroky ambony kokoa, fampandehanana herinaratra tsara kokoa, ary fitoniana mekanika matanjaka kokoa.Ny fonosana tsirairay dia misy fifanakalozam-bola amin'ny vidiny, ny fanamboarana ary ny fahamendrehana arakaraka ny fampiharana.Ny fisafidianana ny safidy mety dia miankina amin'ny fampifandanjana ny serivisy, ny teritery amin'ny habaka, ny filàna fampiasa ary ny fahaiza-mamokatra.
