LM317 Voltage Regulator: Pinout, Circuit, ampitahaina amin'ny LM7805, ary ny Datasheet PastEview

Ny LM317 azo zahana ny regulator vottage dia singa ampiasaina amin'ny famolavolana herinaratra.Fantatra amin'ny fahaizany manome volonta azo antoka eo anelanelan'ny 1.25v sy 37v, miaraka amin'ny fahaiza-manao ankehitriny hatramin'ny 1.5a.Ny fahaizany amin'ny fampiharana ny indostria sy ny endri-javatra toy ny fiarovana ny teratany, ny fetrany tsy misy tondradrano, ny fetrany sy ny fanitsiana ny volavolan-dalàna be dia be dia manamboatra azy amin'ny tetikasa elektronika maro.Ity lahatsoratra ity dia mandinika ireo lafin-javatra manan-danja ao amin'ny LM317, mampitaha azy ireo miaraka amin'ny regulators hafa toy ny LM7805 sy LT3080, ary mandinika ireo fangatahana isan-karazany, avy amin'ny famolavolana herinaratra ho an'ny mpandeha amin'ny bateria sy ny mpamily.

katalaogy

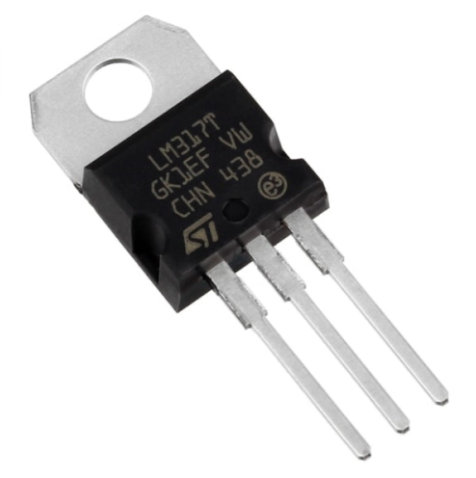

Ny fijerena ny LM317

ny Lm317 misolo tena ny rafi-pandrefesana mahery vaika telo misy terminal, noforonin'ireo mpanamboatra circuit maromaro natambatra.Ity singa ity dia miparitaka ny fampiasana ny faritra famatsiana herinaratra DC-pedited Power noho ny fomba fanalefahana ny haavony.

Ny LM317 dia afaka mandefa volavolan-kevitra momba ny famoaham-bolo izay miovaova amin'ny 1.25 V ka hatramin'ny 37 V ary mifanaraka amin'ny fepetra takian'ny ankehitriny, mampitombo ny haben'ny fampiharana azy.Izy io dia afaka manome mihoatra ny 1.5 ny ankehitriny amin'ny vesatra, mampiroborobo ny fampiasana azy amin'ny tetikasa isan-karazany.

Ny fandanjalanjana anatiny dia mametra ny fandanjalanjana.Ny fanakatonana thermal dia manakana ny faharatrana sy ny fampiroboroboana ny halavan'ny olona.Ny onitra amin'ny faritra azo antoka dia miantoka ny hetsika maharitra eo ambanin'ny fepetra samihafa.Ny fahamarinan-toerana amin'ny alàlan'ny fepetra fampidirana mihena dia mihazona fampisehoana tsy tapaka.Ao amin'ny toe-javatra tena izy, ny LM317 dia voafehifohy ao anaty firaketana elektronika sy ny fampiasana ara-barotra.Azonao atao ny mampisambotra ny fanodinana azy ho an'ny filàna volavolan-dalàna momba ny volavolan-dalàna ao amin'ny Kits, prototyping, ary endrika indostrialy.Mazava ho azy fa ampiasaina matetika amin'ny famatsiana herinaratra sy bateria bateria ary mpamily izy.

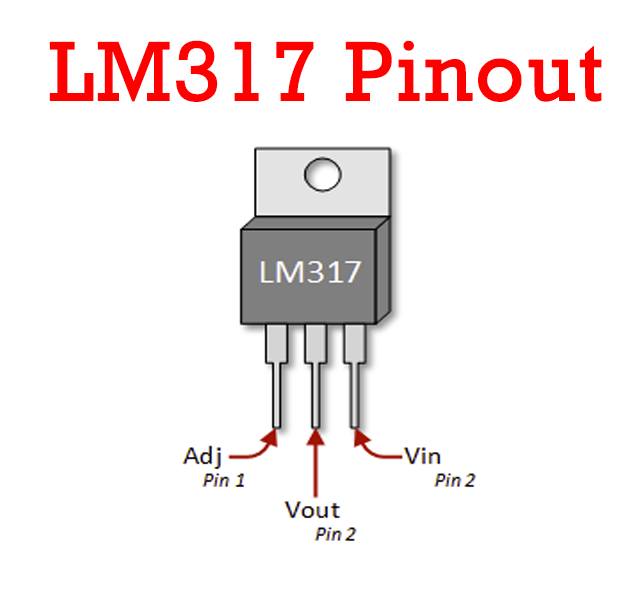

LM317 PIN Configuration

Laharana PIN	Anarana PIN	Description
1	hanitsy	IRETO Manamboatra ny volavolan-dalàna momba ny famoahana azy
2	Output Voltage (VOUT)	ny Ny volavolan-kevitra momba ny famoahana famotsoran-kery napetraka tamin'ny alàlan'ny fanamboarana ny PIN dia azo avy amin'ity PIN ity
3	fahan'ny Voltage (VIN)	ny Voltage Input izay tsy maintsy fehezina dia omena ity PIN ity

Famaritana amin'ny LM317

Ity ny votoatin'ny latabatra ho an'ny semiconductor LM317T.

Type	fikirana	tsipiriany
Tsingerim-piainana sata		lany andro
FARANY entana	(Farany Nohavaozina: 3 andro lasa izay)
Fifandraisana voapetaka		firapotsy
tendrombohitra		Amin'ny alalan'ny lavaka
fitomboan'ny Type		Amin'ny alalan'ny lavaka
Fonosana / Tranga		To-220-3
isa ny pin		3
Lanja		1.214012g
fandidiana hafanana		0 ° C ~ 125 ° C
Packaging		Tube
MIVOAKA		2004
Jesd-609 fehezan-dalàna		F3
PBFree fehezan-dalàna		ENY
anjara sata		lany andro
hamandoana Sensitivity Level (MSL)		1 (Tsy voafetra)
isa amin'ny fijanonana		3
ECCN fehezan-dalàna		EAR99
fahefana Rating		20w
Packing FOMBA		Lalamby
Max Fisarotam-pahefana		20w
Terminus Toerana		MITAIZA IRERY NY
TAMPON'ISAN'NY Reflow ny mari-pana (° C)		235
isa ny fiasa		1
Terminus dity		2.54mm
Time @ Peak reflow ny hafanana-max (s)		30
Base Laharana ampahany		Lm317
Pin Manisa		3
isa ny fipoahana		1
Zintin'aratra - Input (Max)		40V
Output Zintin'aratra		37v
Max Output ankehitriny		1.5a
Output fanahafana		tsara
Max Output voltage		37v
isa ny mpitandrina		1
Min Fampidirana Volta		4.2v
MIARO Toetoetra		TAPITRA Mari-pana, circuit fohy
PSRR		75db ~ 60db (120hz)
Reference Zintin'aratra		1.3v
Ario Zintin'aratra		2V
Ario Voltage1-nom		3V
Min Output voltage		1.2v
fahefana Fametahana Ratio (PSRR)		60db
Min ankehitriny fetra		1.5a
entana Regulation-Max (%)		5.80%
hahavony		9.15mm
NY FAHARETANY		10.4mm
sakany		4.6mm
hanatratra SVHC		tsy misy SVHC
taratra hamafin'ny		tsy misy
Rohs sata		Rohs mifanaraka tsara
HAMPIDIRANA maimaim-poana		HAMPIDIRANA maimaim-poana

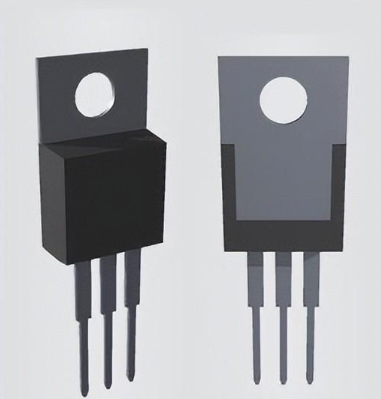

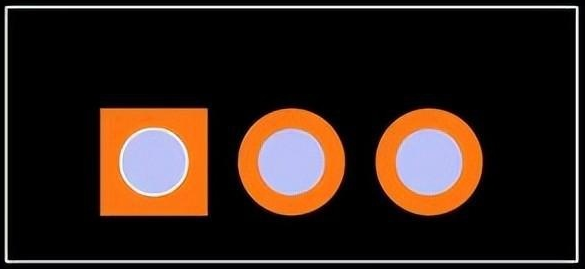

Modely cad ho an'ny lm317

marika famantarana

Dian-tongotra

Modely 3D

Endri-javatra fototra amin'ny LM317

endri-javatra	Description
Adintable Output Voltage Range	Adintable avy amin'ny 1.25v ka hatramin'ny 37v
Ambony indrindra Output ankehitriny	BEBE KOKOA mihoatra ny 1.5a
anaty Fiarovana fohy	Naorina-in Ny fetrany ankehitriny mba hisorohana ny fahasimbana
mafana Fiarovana be loatra	misakana Fandresena amin'ny fanakatonana ny regulatera
Output Fanonerana azo antoka	miantoka Fampiasana azo antoka ao anatin'ny fetra voafaritra

Ny fampiharana ny LM317

Ny LM317 dia mahita ny toerany ao amin'ny rindranasa an'arivony noho ny fahaizany sy ny fahatokisany.Ireo dia mampiasa ny fitsipi-pifehezana tsara amin'ny fiarovana ny faribolana amin'ny fiatrehana ny fombafomba sy ny fanaraha-maso ireo mofomamy.

Fitsipika momba ny volavolan-tena tsara

Ao amin'ny faritry ny fitsipi-pifehezana tsara, ny LM317 dia manentana ny volavolan-dalàna tsy miovaova na dia eo aza ny fihenam-bidy ao anaty volotara na vesatra.Azonao atao ny mitodika any amin'ity regulator ity mba hanamafisana ny famatsiana volavolan-tena ho an'ny Microprocessors sy ny singa elektronika matotra.Ny fampisehoana maharitra dia ny fiantohana dia fototra amin'ny fiasa tsara indrindra amin'ny fitaovana saro-pady, ary manatsara ny zava-bitany sy ny fiainany.

Famokarana herinaratra miovaova

Ny LM317 dia mamirapiratra amin'ny famatsiana herinaratra miovaova, ankasitrahany ny fahafahany manitsy tsara ny volavolan-dalàna amin'ny alàlan'ny fiovan'ny fanoherana.Ity fandanjalanjana ity dia tena sarobidy amin'ny tontolo fanandramana mitaky volonta isan-karazany amin'ny fitiliana ireo singa elektronika.Azonao atao ny miantehitra tsy tapaka amin'ny LM317 amin'ny fanomezana ny haino aman-jery azo zahana mandritra ny tetikasa prototying na fanamboarana, ka mahatonga azy io ho sarotiny amin'ny kitapom-panambadiany.

Fivondron-tany ankehitriny

Amin'ny faribolana voafetra ankehitriny, ny mpiambina LM317 dia saro-pady amin'ny toe-javatra overcurrent amin'ny alàlan'ny fametrahana fetrany.Ity fiarovana ity dia mibahan-toerana amin'ny fampiharana toy ny bateria toy ny bateria, izay misy ny fifehezana ny fiantsoana ny fiampangana dia ampiasaina mba hisorohana ny fanalam-baraka ny bateria.Amin'ny fisorohana ny fikorianan-javatra be loatra ankehitriny, ny LM317 dia mandray anjara betsaka amin'ny fanalavirana ny androm-piainana isan-karazany.

Fiarovana ny polarité

Ny polarisitra miverimberina dia mety hanimba ny faribolana elektronika, fa ny LM317 dia mandeha amin'ny singa fanampiny ho toy ny ampinga amin'ny tsy fahampiana.Ity fiarovana ity dia manaporofo fa sarobidy amin'ny elektronika automotika sy ny rafitra herinaratra hafa izay mora tsy nahy tsy nahy.Ny andraikitry ny regulator amin'ireny fanitsiana ireny dia manasongadina ny maha-zava-dehibe ny maha-zava-dehibe azy amin'ny fanamafisana ny herin'ny rafitry ny famatsiana herinaratra.

Fifehezana motor

Ao amin'ny fampiharana fifehezana môtô, ny LM317 dia manana anjara toerana lehibe amin'ny fitantanana ny volavolan-dalàna nomen'ny motors, izay mitarika mivantana ny hafainganam-pandehany sy ny fananany.Ity fifehezana ity dia mavitrika amin'ny sehatra toy ny automation indostrialy sy robotika, izay takiana ny motera moto.Na dia amin'ny tetikasa, toy ny fiara voafehy lavitra aza, dia mahasoa tokoa ny zava-bitan'ny LM317.

Electronics Consumer

Ny LM317 dia tsy misy elektronika amin'ny elektronika mpanjifa, ao anatin'izany ny PC sy DVD, izay ahitan'izy ireo ny haavon'ny volavolan-dalàna ao anatin'ny ranges voafaritra.Io fiaraha-mientana io dia manome antoka ny fampisehoana fitaovana azo itokisana ary manakana ny anomalies miasa, ary manatsara ny zavatra niainanao.Ny fampiasany miparitaka amin'ny fitaovana mpanjifa dia manaporofo ny fahombiazany sy ny fahatokisany.

Alternative amin'ny lm317

• Lm7805

• Lm7806

• LM7809

• Lm7812

• Lm7905

• Lm7912

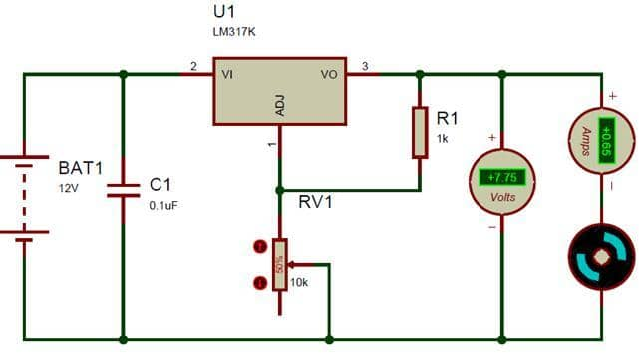

Fanatanterahana lm317

Ny fampiasana ny lm317 ho toy ny regulator miovaova dia misy fanamboarana ara-tsaina mba hitazonana ny fifehezana tsara amin'ny volavolan-kevitra.Ny fomba fiasa dia ahitana ny fampifandraisana ny volavolan-dàlana amin'ny vin-pinitra sy ny fametahana tsara ny volavolan-kevitra ao amin'ny adj pin mampiasa tambajotra mpanohitra.Ity fanitsiana ity dia mamela ny volavolan-kevitra momba ny famoahana azy ireo amin'ny Vout.Ao anatin'izany ny poletistiometer amin'ity faritany ity dia mamela ny fanitsiana mavitrika amin'ny volavolan-kevitra momba ny famoahana azy raha ilaina izany.

Mba hampiasa tsara ny LM317 mahomby dia azo faritana amin'ny fitoviana ny volavolan-tena (voankazo)

VOUT = 1.25 × L (1 + (R2 / R1))

Eto, (R1) sy (R2) dia singa manohitra ny faritra, miaraka amin'ny (R2) matetika no potenistiometer.Ohatra, raha 1kω sy (r2) dia 1kω potion potalistiometer, ny volavolan-dalàna famoahana dia afaka manomboka amin'ny 1.25v ka hatramin'ny 10v.

Ny fampiasana azo ampiharina amin'ny LM317 dia mihoatra ny kajy ara-tsoa.Ny fanoratana tsara ny soatoavin'ny mpanohitra, indrindra ny fampiasana potentiemeter, dia mila fandinihana tsara ny fomba fiasa amin'ny fomba mahomby.Ny fahatakarana ny toe-javatra enta-mavesatra sy ny fitantanana ny lafiny termal dia takiana mba hiantohana ny fahamarinan-toerana sy ny fahatokisan'ny regulatera amin'ny tontolo samihafa.Ny fanalefahana hafanana dia antony iray miantraika amin'ny zava-bitan'ny LM317.Ny fampiharana ny teknika milentika hafanana mety dia mety hisorohana ny faharatsiana, izay mety hitarika amin'ny olana momba ny fitsipi-pifehezana na ny fahasimbana amin'ny singa.Ny fitondran-tena LM317 eo ambany fiterahana samihafa dia misy fiantraikany amin'ny fitoniana amin'ny ankapobeny.Ny fitsapana ny fizarazarana regulator eo ambanin'ny scenario marobe dia manome fomba fijery sarobidy amin'ny fomba fiantraikan'ny fihenan'ny entana amin'ny volavolan-dalàna.

LM317 vs lm7805

Azo zahana vs ny famoaham-bokatra azo raikitra

Ny LM317 sy ny LM7805 dia manompo andraikitra miavaka noho ny fahaizany mamoaka azy samy hafa, samy mitondra ny fitalahoany manokana amin'ny latabatra.Ireo lm317 dia mifamadika amin'ireo fombafomba miroso miaraka amin'ny volavolan-dalàna famoaham-bokatra azo avy amin'ny 1.25v ka hatramin'ny 37v, endri-javatra iray izay ankasitrahana amin'ny fampiharana izay mampitombo ny haavon'ny volavolan-kevitra miovaova.Mifanohitra amin'izany, ny LM7805 dia mijoro amin'ny toetrany maharitra, mandefa vokatra 5V maharitra, ahazoana ny toerany ao amin'ny rafitra izay miroborobo amin'ny fitoniana sy ny fitoviana.

Fahaiza-manao ankehitriny

Ny tombontsoa lehibe ho an'ny LM317 dia ny fahafahany manohana ireo vokatra avo kokoa ankehitriny.Io no tena mahasoa indrindra amin'ny toe-javatra mitaky ny fanaterana herinaratra mahery vaika, manolotra fahatokisana amin'ny tetikasa mahery vaika kokoa.Amin'ny lafiny iray, ny LM78055, miaraka amin'ny famolavolana mahitsy mivantana, amin'ny ankapobeny dia mitantana ny vokatra ankehitriny.Na dia mety ho ferana aza izany, matetika dia mety tsara ny fangatahana fangatahana, manome vahaolana tsotra nefa mahomby.

Fangatahana singa

Ny fampiasana ny LM317 ho an'ny fanitsiana volavolan-dalàna dia mitaky singa fanampiny, toy ny mpirehareha na potentiometer.Ity sarotra ity dia manindrona ny haingam-pandeha ao anaty dingam-pitsipika momba ny volavolan-dalàna nefa mila fomba fisainana misimisy kokoa amin'ny famolavolana.Mifanohitra tanteraka, ny famoahana ny LM7805 dia ny famolavolana faribolana lehibe kokoa.Manamaivana ny filàna ny singa ivelany, mamela ny haingana sy ny fampiharana mivantana avy hatrany, ny fahatsapana fahatsapana ho mora sy ny fahombiazan'ny fizotry ny famolavolana.

Ampahany ampitahaina

anjara isa	mpanamboatra	Fonosana / Tranga	isa ny pin	isa ny fipoahana	Max Output ankehitriny	Min Fampidirana Volta	Max Fampidirana Volta	Min Output voltage	Max Output voltage	Ario Zintin'aratra	Hijery Ampitahao
LM317T	Amin'ny semiconductor	To-220-3	3	1	1.5 a	4.2 v	40 v	1.2 v	37 V	2 v	Lm317t vs Lm317kcs
Lm317kcs	Texas fitaovana	To-220-3	3	1	1.5 a	4.2 v	40 v	1.25 v	37 V	2 v	Lm317t vs Lm317kcs
LM317T	Stmicroelectronics	To-220-3	3	1	1.5 a	4.2 v	40 v	1.2 v	37 V	-	LM317T Vs LM317T
Lm217t	Stmicroelectronics	To-220-3	3	1	1.5 a	4.2 v	40 v	1.2 v	37 V	-	LM317T Vs LM217T
Lm317Kct	Texas fitaovana	To-220-3	3	1	1.5 a	4.2 v	40 v	1.25 v	37 V	2 v	Lm317t vs Lm317Kct

Datasheet PDF

LM317T Datasheets:

To220b03 pkg dromotra.pdf

Ka317, lm317.pdf

LM317, NCV317 DATASHEET.pdf

LM317, NCV317 DATASHEET.pdf

LM317Kcs Datasheets:

Lm317kce3.pdf

LM317T Datasheets:

Lm217, lm317.pdf

LM217T Datasheets:

Lm217, lm317.pdf

Fanontaniana matetika matetika [FAQ]

1. Ahoana no fomba fiasan'ny LM317?

Ny LM317 dia miasa ho toy ny mpikirakira volavolan-tsarimihetsika miovaova, manome fifehezana ny fomba fiasa amin'ny alàlan'ny mekanika valiny izay mampiasa mpizara volavolan-kevitra izay misy mpanohitra iray ivelany.Amin'ny fanovana ny soatoavina fanoherana, ny habetsaky ny valin-kafatra dia miovaova, noho izany nanitsy ny volan'ny famoahana ny regulator.Ity fomba fiasa ity dia ampiasaina matetika amin'ny elektronika mba hahazoana ny haavon'ny volavolan-tena isan-karazany avy amin'ny famatsiana herinaratra tokana, ny fikarakarana ny fangatahana avy amin'ny tetikasa microconroller amin'ny rafitra herinaratra.Amin'ny toe-javatra azo ampiharina dia mety hitory izany ianao mandritra ny dingana famolavolana fitaovana elektronika, izay manome antoka ny fitsipi-pifehezana azo antoka sy hanalefahana ireo olana tsy ampoizina - manamafy ny maha-marina sy ny fahamarinan-toerana.

2. Inona no atao amin'ny LM317?

Ny LM317 dia azo ampiasaina amin'ny fanomezana volavolan-dalàna azo antoka, miantoka ny fitsipi-piainana tsy tapaka, manamora ny famolavolana bateria, ary miasa ho singa lehibe amin'ny famatsiana herinaratra miovaova.Ny fahafahany manome ny volavolan-dalàna azo zahana dia ilaina indrindra amin'ny toe-javatra samihafa.Azonao atao ny mampisaraka azy ireo amin'ny herinaratra isan-karazany amin'ny fizaran-tany izay mitaky ambaratonga volavolan-tena miovaova, miantoka ny fahatokisana sy ny fahombiazan'ny asa.Ao anatin'ireo fanamboarana azo ampiharina isan-karazany ireo, ny LM317 dia mampiseho ny fahaizany, taratry ny fahaizany amin'ny tontolo elektrika an'arivony.

3. Inona ny habetsaky ny fidirana indrindra amin'ny lm317?

Ny LM317 dia manohana ny volavolan-kevitra farany indrindra amin'ny 40v ary miasa tsara amin'ny fomba mahomby amin'ny alàlan'ny famoaham-bokatra amin'ny alàlan'ny 3V ka hatramin'ny 40v.Ity toetra ity dia manitikitika ny fangatahana azy ao amin'ny fananganana famatsiana herinaratra isan-karazany, ary ny fitakiana ny fitakiana avo sy ambany.Ohatra, ity toetra ity dia manaporofo fa sarobidy izany rehefa mamolavola ny famatsiana herinaratra maharitra izay mety hitranga ny fiovan'ny volavolan-tena be dia be, mampitombo ny fandanjalanjana ny famolavolana ary ny fiantohana ny fampisehoana azo ianteherana amin'ny fampiharana tena izy.

4. Inona ny habetsaky ny famoahana ny LM317?

Ny LM317 dia manolotra volavolan-dalàna famoaham-bola azo avy amin'ny 1.25v ka hatramin'ny 37v, miaraka amin'ny fahaiza-manao ankehitriny manomboka hatramin'ny 1.5a.Ity fandanjalanjana ity dia mahatonga azy ho fitaovana ilaina amin'ny famolavolana vahaolana amin'ny herinaratra mba hanatratrarana fepetra takiana manokana, avy amin'ny tetikasa kely amin'ny fampiharana ny indostria.Amin'ny fampiasana ny famoahana azo zahana, azonao atao ny mampifanaraka ny famatsiana volavolan-dalàna miaraka amin'ny fitakiana singa elektronika isan-karazany, ny fampiharana ny fampisehoana sy ny fanatsarana ny halavan'ny rafitra elektronika.Matetika ao amin'ny laboratoara laboratoara, ny fahaizana mifehy tsara dia ny habetsaky ny fanatrarana ny fahitsiana ary ny fiantohana ny fiarovana, ny fisalasalana ny fampitaovana sarobidy ny regulator.
