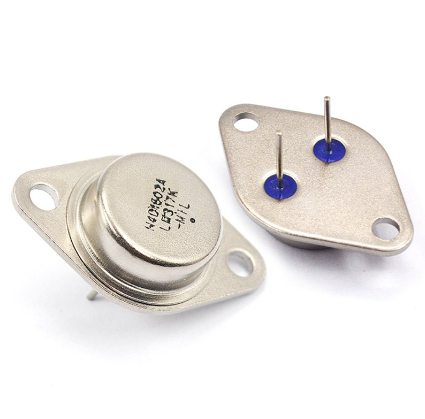

LM317K Voltage Regulator (1.2v-37v): Pinout, Feno ny fahatapahan'ny Datasheet feno ary ny fampiharana fototra

Amin'ity lahatsoratra ity, dia handinika fitaovana mahery vaika isika ao amin'ny lalàna momba ny volavolan-dalàna ny LM317K.Ity rejulator Spotable ity dia natao mba hanaterana mihoatra ny 1.5A ny entana an-tsokosoko mandritra ny 1,5A hanolorana ny volavolan-dalàna marobe amin'ny 1.2V ka hatramin'ny 37v.Ny adaptability dia mahatonga azy ho singa ilaina amin'ny fampiharana isan-karazany, avy amin'ny rafi-pitsaboana microcontroller sy ny rafitra microcontroller mba hitantanana ny fivorian'ny herinaratra avo.Ny fahaizan'ny LM317K dia ny famoahana volavolan-tsakafo tsara tarehy miaraka amin'ny mpizara fanoherana tsotra dia ahafahan'ny mpiasam-piasana mahomby kokoa mandritra ny prototys mandritra ny prototyping sy ny fampandrosoana, mampihena ny filàna famatsiana herinaratra marobe.

katalaogy

LM317K Overview

ny Lm317k, ny fizaran-tany iraisana iraisana, izay atolotra ao anaty fonosana isan-karazany toy ny-220, IsikaWatt220, to-3, ary D2 Pak.Namboarina hiasa ho toy ny réplimatis tsy misy dikany tsara, ity fitaovana ity dia mirehareha ny fahafaha-mandefa 1.5a ny vesatra ankehitriny miaraka amin'ny volavolan-dalàna famoahana eo anelanelan'ny 1.2v sy 37v.Miaraka amin'ny fampiasana ny fizarana iray tsy azo toherina mba hametrahana ny volavolan-dalàna momba ny famoahana azy, ny LM317K dia mametraka ny fizotranao, ary mampihena ny fianteherana amin'ny réperom-barotra marobe.

Ity fitaovana ity dia mampiavaka ny toe-javatra izay misy ny fitsipiky ny volavolan-tena tsara.Amin'ny famatsiana herinaratra ho an'ny fitaovana elektronika, ny fihazonana ny volavolan-dalàna tsy miovaova dia vato fehizoro ho an'ny fampisehoana sy ny halavany.Ny lefona LM317K dia mamela azy hikoropaka amin'ny fitaovana marobe, mametraka azy ho safidy mahomby sy mahomby ho anao.Ny habetsaky ny volavolan-dalàna be dia be ary ny fahaiza-mitantana ankehitriny dia ahafahan'ny fampidirana seamless amin'ny rafitra efa misy.Ohatra, amin'ny scenarios fiampangana bateria, ny fiantohana ny vokatra azo antoka sy azo zahana dia afaka manatsara ny fahombiazan'ny fahombiazana ary ny fiainana amin'ny batterie maharitra.Ny fahamendrehana izay azo ovaina ny volavolan-dalàna momba ny fivoarana dia manantitrantitra ny fizarana fanoherana iray, ary manantitrantitra ny fampiasa azo ampiharina, mifanaraka amin'ny filàn'ny fampiharana isan-karazany, na tsotra ary saro-pady.

Ny fahombiazan'ny fandidiana dia marika amin'ny LM317K, miantoka ny fampisehoana azo itokisana eo ambany toe-javatra samihafa.Ity fahombiazana ity dia manampy amin'ny fanitarana ny androm-piainan'ny rafitra elektronika, ary hampihenana ny filàna fanamboarana sy fikojakojana matetika.Ny lafiny iray mahavariana amin'ny fahombiazany dia ny fitsipi-pitondran-tena sy ny fiarovana ny fiarovana amin'ny famolavolana azy, ny fiarovana ny singa amin'ny mety ho fahavoazana noho ny fahavoazana noho ny horohoro sy ny fampitomboana ny hery sy ny fahatokisana ny rafitra.

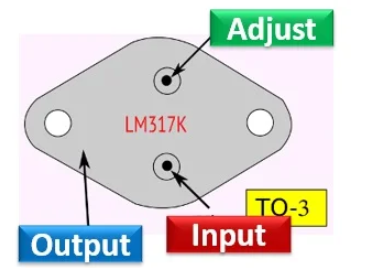

Ny fanitsiana PIN amin'ny LM317K

Modely LM317K

Sarin'ny herinaratra LM317K

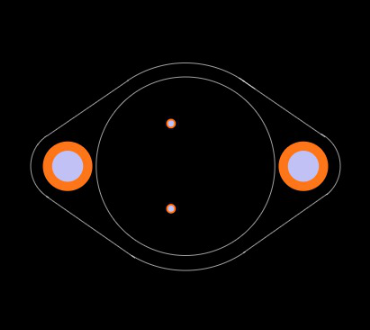

LM317K's Board Board

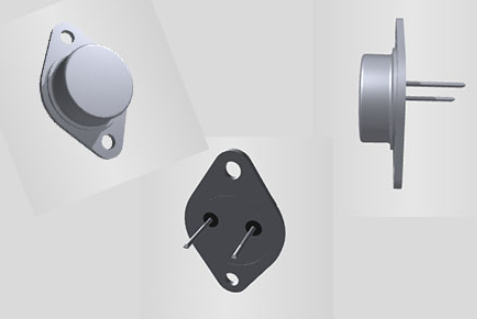

3D Visualization of LM317K

Toetran'ny LM317K

endri-javatra	Description
Output Voltage Range	1.2v ka hatramin'ny 37v
Output ankehitriny	Mihoatra ny 1.5a
Tsipika sy ny famerenam-bola	0.10%
Fandidiana mitsingevana	Mety amin'ny fampiharana avo be
Mekanisma fiarovana	Famerana ankehitriny, fanakatonana mafana, ary azo antoka miasa Faritra (SOA) fanaraha-maso

Famaritana ara-teknika

Type	fikirana
tendrombohitra	Amin'ny alàlan'ny lavaka
Typeing Type	Amin'ny alàlan'ny lavaka
Fonosana / tranga	To-204a, to-3
Isan'ny pins	2
Lanja	6.40101g
Mari-pana	0 ° C ~ 125 ° C
Packaging	ampahany
fandeferana	5%
Kaody Jesd-609	F3
Sata part	lany andro
Moisture Sensitivity Level (MSL)	1 (tsy manam-petra)
Isan'ny fiatoana	3
Kaody ECCN	EAR99
Tapitra ny terminal	Matte tin (sn)
Fomba fonosana	Tube
Toerana terminal	ambany
Endrika terminal	PIN / PEG
Isan'ny fiasa	1
Laharana fizarana	Lm317
PIN Count	2
Isan'ny fipoahana	1
Voltage - Input (Max)	40V
Output voltage	37v
Karazana output	Adintable
Max Output amin'izao fotoana izao	1.5a
Fanamafisana ny famoahana	tsara
Max Output Voltage	37v
Isan'ny regulators	1
Min Input Voltage	4.2v
Endri-javatra fiarovana	Mihoatra ny ankehitriny, amin'ny mari-pana
PSRR	80DB ~ 65DB (120HZ)
Reference Voltage	1.3v
Min Output Voltage	1.2v
Famerenana amin'ny herinaratra (PSRR)	80db
hahavony	8.7mm
NY FAHARETANY	39.5mm
sakany	26.2mm
Tongava svhc	Tsy misy svhc
Henjana ny taratra	tsy misy
Sata rohs	Rohs3 mifanaraka
Mitarika maimaimpoana	Mitarika maimaimpoana

Diagram of lm317K Fitsipiky ny fandidiana

LM317K Solosy

Laharana ampahany	Description	mpanamboatra
IP117AHVSmdD05POWER CIRCUITS	Réléulator fenitra tsara, 1.25v min, 60v Max, CBCC3, seramika, SMD-05, 3 Pin	TT Electronics Resister
M38510 / 11704Iypwer Circuits	1.2 V-39V Fanitsiana tsara ireo rejulator tsara, MBFM2	Fitaovana Texas
IP117AHvImpower Circuits	1.25 V-60V mifanitsy amin'ny régélatera tsara, MSFM3, Mitokana, hatramin'ny-257, 3 pin	TT Hery sy Hybrid / Semelab voafetra
OM1320stmpbFPOWER SIRCUITS	Réléulator tsara azo zahana, 1.2V Min, 37v Max, msfm3, mitokana, manosotra hermetic, to-257, 3 pin	International Rectifier
7703405TAPOWER CIRCUITS	Regulator, 1 Output, Bipolar	Infineon Technologies Ag
OM1321stMpower Circuits	Mpitantana tsara mahazatra, 1.2V Min, 57v Max, bipolar, msfm3, to-257, 3 pin	Omnirel Corp
LM317ahVKr1POWER CIRCUITS	Regulator tsara, MBFM2, hatramin'ny-3, 3 Pin	TT Hery sy Hybrid / Semelab voafetra
Ip117hvrpower circuits	Réléulator fenitra tsara, 1.25v min, 60v Max, mbfm2, to-66, 2 pin	TT Electronics Resister
IP117HVVSMD1POWER CIRCUITS	1.25 V-60V azo zahana ny fanitsiana tsara, CBCC3, seramika, SMD-1, 3 Pin	TT Hery sy Hybrid / Semelab voafetra

Lm317K laharana farany

marika famantarana	fikirana	sarobidy	Unit
Vi-o	Voltage-Output-Outputicial	40	V
Io	Output ankehitriny	Voafetra anatiny	-
Top​	Ny hafanana junction miasa ho an'ny:		° C
	Lm117	-55 ka hatramin'ny 150
	Lm217	-25 ka hatramin'ny 150
	Lm317	0 ka hatramin'ny 125
ttot​	Fisarotam-pahefana	Voafetra anatiny	-
Tstg​	Ny hafanana fitahirizana	-65 ka hatramin'ny 150	° C

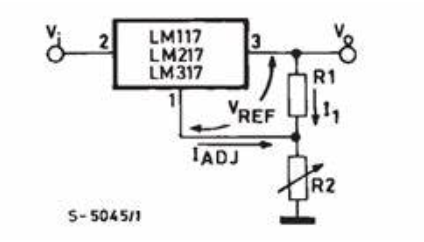

LM317K fototra namboarina azo zahana

Ny fampiasana ny LM317K

Ny Regulator LM317K Voltage dia mampiseho fahaiza-miaina mahavariana amin'ny volavolan-dalàna momba ny 1.25v, napetraka eo anelanelan'ny famoahana sy ny famaranana fanitsiana.Ity fanitsiana ity dia ahafahan'ny mivezivezy tsy tapaka amin'ny alàlan'ny mpizaha tany ivelany ivelany, mametraka ny volonta (vo) satria vo = vref (1 + r2 / r1) + IADJ R2.Marihina fa ny fitaovana dia manamaivana ny teny hoe iadj (100μa max) mba hitazonana ny tsy fitovian-kevitra na inona na inona fiovana sy fanovana ny tsipika, izay matetika ateraky ny IADJ R2 dia tsy azo tsinontsinoavina.Ity famolavolana intrinsic ity dia miantoka ny fahatokisan'ny LM317K amin'ny sehatra fampiharana samihafa.

Versatility amin'ny fifehezana volotena

Ny toetran'ny LM317K lehibe dia ny fahafahany mamerina ny quiescent rehetra amin'ny terminal vokatra.Izany dia mitaky vesatra kely kely mba hisorohana ny fiakaran'ny volavolan-dalàna, ny filalaovana ny anjara asa mavitrika amin'ny rafi-pitondran-tena tsy azo ihodivirana amin'ny fihenan'ny volavolan-dalàna tsy ampoizina.Amin'ny maha-régération mitsingevana, ny LM31317K dia afaka mitantana ireo fitaovana avo lenta amin'ny tany, raha toa ka azo antoka ny fanalefahana ny fampidirana.Ity fahaiza-manao ity dia mitaky fangatahana be dia be, ny ankamaroany amin'ny tontolon'ny vahaolana mahomby amin'ny herinaratra mahery vaika sy zatra.

Precision amin'izao fotoana izao

Amin'ny alàlan'ny fametrahana mpanohitra iray raikitra eo anelanelan'ny fanitsiana sy ny famoaham-bidy, ny LM317K dia afaka manova ny reculation ankehitriny.Sarobidy ny fanamafisana toy izany izay misy ny fandefasana maharitra ankehitriny, toy ny amin'ny fatran'ny bateria sy ny fitondra mitondra fiara.Ho an'ny fitsipiky ny enta-mavesatra, ny fametrahana ny mpanohitra ankehitriny dia ny maha-akaiky ny mpikomy sy ny fametrahana ny R2 akaikin'ny tany dia tsara.Io fananganana io dia mampihena ny fihenan-tsolika mety hitranga, ary noho izany dia manatsara ny fahitsiana ankapobeny.

Fanamafisana ny fampisehoana miaraka amin'ny capacitors

Ny stratejika manampy ny capacitor dia mety hampisondrotra ny zava-bitan'ny LM317K.Capacitor input amin'ny 0.1μf.Capacitor avy amin'ny terminal fanitsiana mankany amin'ny tany (c_adj) amin'ny 10μf.Ireo mahay ireo dia afaka manatsara ny fandavana ny ripple sy ny fitoniana volavolan-dalàna.Ankoatr'izay, mampiditra ny capacitor output (tsara indrindra 1μf Tantalum na 25μf aluminum electrolytic) dia afaka manatsara ny valiny ara-drariny.Izany dia mahatonga ny Regulator Suruator bebe kokoa amin'ny famaliana ny fiovan'ny entana tampoka, ny endri-javatra iray nohamafisin'ny traikefa azo ampiharina dia manamafy ny filàna ny fitsipi-pitenenana tsy miova sy marina.

Fepetra fiarovana

Mba hiarovana ny regulator amin'ny mety ho fahavoazana noho ny fampidirana sy ny fivoarana fohy, ny fametrahana ny diodes fiarovana dia ilaina (araka ny aseho ao amin'ny Fig. 5).Ireo diode ireo dia manolotra sosona fiarovana lehibe, manatontosa ny halavan'ny halavan'ny lm317k amin'ny toe-javatra fiasa samihafa.Ny paikady miaro toy izany dia natsangana be tao amin'ny tontolo laboratoara sy indostrialy, izay mety hiteraka fanelingelenana miasa ny fitaovana.

LM317K Mpanamboatra Fampahafantarana

Stmicroelectronics, sampana fanavahana amin'ny indostrian'ny elektronika sy ny semiconductor, dia teraka tamin'ny 1987 avy amin'ny Mivondron'i Thomson Semiconductors sy Italia's SGS Microelettronica.Ny orinasa dia miasa avy amin'ny foiben-dry zareo ao amin'ny Plan-Les-Ouates akaikin'i Geneva, Soisa.Raha ny fidiram-bolan'ny Semiconductor ambony indrindra any Eoropa, ny stmicroelectronics dia misy fiantraikany lehibe amin'ny fandrosoana ara-teknolojia ary mametraka benchmarks indostria.Io toerana miavaka io dia nahazo ny fankatoavana sy ny fanajana ny vondron'olona teknolojia manerantany.

Ny stmicroelectronics dia mampiseho ny fahatongavany be dia be eran'izao tontolo izao amin'ny alàlan'ny foiben'izy ireo.Ny foibe maneran-tany sy Emea (Emerine, Afovoany Atsinanana, ary Afrika) dia miorina ao Genève, hub iray ho an'ny fanapahan-kevitra stratejika sy ny fandidiana izay mampifandray ny kontinanta isan-karazany.Ho an'ireo raharaha ara-panjakana, ny orinasa mitazona, stmicroelectronics n.v., dia voasoratra ao amin'ny Holandy.Any Amerika Avaratra, izay misy ny fanavaozana ara-teknolojia, ny foiben'ny orinasa dia ao amin'ny Coppell, Texas.Ity toerana ity dia manantitrantitra ny orinasam-pianakaviana matanjaka amin'ny tsena hentitra.

Ny foiben'ny stmicroelectronics ao Singapore no ivon'ny asany any amin'ny faritra Azia-Pasifika.Voalaza ao amin'ny tsena mavitrika sy haingana be dia be, ity sehatra stratejika ity dia manantona ny fahaiza-manaon'ny faritra amin'ny famokarana sy ny fampandrosoana ny teknolojia.Ankoatr'izay, ho an'ny asa any Japon sy Korea, ny orinasa dia nametraka foibe ao Tokyo - tanàna iray mitovy amin'ny fanavaozana ara-teknolojia sy ny fandrosoana.Ao China, iray amin'ireo tsenan'ny teknolojia teknolojia be herim-po indrindra, Stmicroelectronics no nifidy an'i Shanghai ho an'ny foiben-dry zareo.Ity safidy ity dia manatanjaka ny fanatrehan'ny orinasa eo amin'ny tsena fantatra amin'ny fampahafantarana ny heriny sy ny fahazarana haingana ara-teknika.

Datasheet PDF

LM317K Datasheets:

Bateria bateria cylindrical.pdf

Fanontaniana matetika matetika [FAQ]

1. Inona ny lm317K IC?

Ny LM317K dia mpikirakira 3-terminal tsara kokoa.Afaka manome 1.5A izy io miaraka amin'ny volavolan-kevitra famoahana azo avy amin'ny 1.2V ka hatramin'ny 37v.Mahitsy ny famolavolana azy, izay mitaky mpanohitra ivelany ivelany ihany no mametraka ny volan'ny famoahana azy.Fantatra amin'ny fanaraha-maso ny volavolan-dalàna momba ny volavolan-kevitra, lasa takiana amin'ny fampiharana izay misy ny marina.Amin'ny toe-javatra azo ampiharina isan-karazany, dia manery ny famatsiana herinaratra ao amin'ny elektronika mpanjifa sy fitaovana indostrialy.Azonao atao ny mankasitraka ny maha-azo itokiana azy, satria ny fananana azy io ho singa azo itokisana amin'ny tetikasa tsy tambo isaina.

2. Inona no mampiavaka an'i LM317K amin'ny LM317T?

Ny andian-dahatsoratra LM317 dia misy modely maro, anisan'izany ny LM317K, LM317H, LM317T, ary LM313MP.Ireo maodely ireo dia mizara fiasa mitovy.Ny fanalavan-tena voalohany dia mipetraka ao anaty fonosana, miaraka amin'ny "" "" t "izay manondro karazana fonosana misy-220.Ny fiovan'ny fonosana dia misy fiantraikany amin'ny fihenan'ny hafanana sy ny fahaiza-manao, ny fanolorana haingam-pandeha amin'ny famolavolana.Ohatra, ny fonosana TO-220, izay voafidy ho an'ny tetikasa misy fanilihana hafanana avo kokoa, dia misy tabilao vy izay manatsara ny fitantanana ny thermal.Azonao atao ny misafidy ny karazana fonosana mety mifototra amin'ny fepetra takian'ny hafanana manokana, ahafahana manao fampisehoana tsara indrindra amin'ny tontolo samihafa samihafa.
