LM317T Voltage Regulator: Alternatives, Pinout, ary Datasheet

Ity lahatsoratra ity dia mandinika ny Regulator LM317T, singa iray izay fantatra amin'ny fahafahany manitsy ny famoahana volavolan-dalàna amin'ny 1.2V ka hatramin'ny 37v.Ampiasaina amin'ny fomba maro isan-karazany ny tetikasa elektronika, ny LM317T dia manambatra ny fahatsorana sy ny fampisehoana mahomby.Ny famolavolana azy dia manohana ny fampidirana mora amin'ny fomba mahomby amin'ny famaranana ny fepetra takiana samihafa.

katalaogy

Inona no atao hoe LM317T Voltage Regulator?

ny LM317T Mitsangana ho toy ny mpamaky volavolan-kevitra be dia be izay miovaova ao anaty fonosana iray ka hatramin'ny 220, fantatra amin'ny famolavolana tsy misy dikany ary ny fampisehoana mahavariana amin'ny fitantanana ny vokatra marobe.Izy io dia afaka mameno ny ankehitriny noho ny 1.5a, ny fitantanana ny herinaratra mampiasa ny fizarana fanoherana iray ho an'ny fanoratana volavolan-tena.Ity fahaiza-manao ity dia manohana ny habetsaky ny volavolan-tena be, mampihena ny filàna mpikirakira marobe marobe.Ny LM317T dia aseho amin'ny endri-javatra izay manohana ny fitsipi-pahefana mahomby.Ny fahaizany amin'ny fitazonana ny volavolan-kevitra azo antoka dia na dia eo aza ny toe-javatra miovaova dia manasongadina ny fahombiazany.Rehefa mampiasa ny LM317T, ny fiarovana ny thermal dia miaro sy miaro ny faribolana fohy, manome fampisehoana sy fanitsiana tsy miova na dia amin'ny tontolo iainana aza.Ny LM317T dia matetika ampidirina ao amin'ny faritra famatsiana herinaratra ho an'ny fitaovana misy fepetra takiana amin'ny volonta.Ny famolavolana azy mahitsy dia manome fanitsiana sy fikojakojana mora, manome tombony amin'ny toe-javatra fanabeazana sy fanandramana fanandramana.

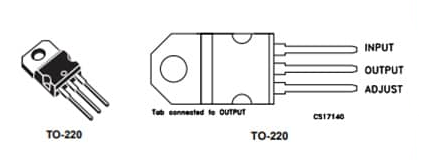

LM317T PIN Configuration

Pin no	Anarana PIN	Description
1	hanitsy	Ity PIN ity dia manitsy ny volavolan-kevitra momba ny famoahana
2	Voltage output (VOUT)	Ny volavolan-kevitra momba ny famoahana régionula natolotry ny PIN namboarina azo avy amin'ny PIN
3	Voltage (VIN)	Ny volavolan-kevitra fampidirana izay tsy maintsy fehezina dia omena ity pin ity

Symbolika sy dian-tongotra LM317T

Endri-javatra amin'ny lm317t

Vokatry ny volavolan-dalàna

Ny lafiny iray mahavariana amin'ny LM317T dia ny volavolan-dalàna azo avy amin'ny 1.2V ka hatramin'ny 37v, izay mifikitra amin'ny fangatahana mila fitantanana volavolan-dalàna tsara.Ity fahaiza-manao ity dia miangavy amin'ny fampiharana elektronika maro, mampihena ny fahasarotana.

Fahaiza-mitondra ankehitriny

Miaraka amin'ny fanohanana ny ankehitriny amin'ny 1.5a, ny LM317T dia mifanaraka amin'ny fitoviana avo lenta amin'ny fitazonana ny fitazonana ny filaminana manerana ny filàna herinaratra isan-karazany.Ity toetra ity dia manampy amin'ny fandidiana fitaovana tsy misy seamless, ka mahatonga azy io ho singa sarobidy izay tsy ampoizina ny fitakian'ny herinaratra.

Precision amin'ny fitsipika

Ny LM317T Excels amin'ny fitazonana tsipika henjana sy famerenam-bokatra amin'ny 0.1%, manamaivana ny fiovan'ny volotola izay mety hanelingelina na hanimba ny singa saro-pady.

Fampiasana Vola Voltage Versatile

Ny famolavolana volavolan-tena mitsingevana ny lm317T dia manatsara ny fandanjalanjana ny fizarazarana fizaram-paritany, manohana ny fampiasana azy ao amin'ny toe-javatra ratsy tsy manam-paharoa raha tsy mila fanamafisana sarotra.Ity fahaiza-manao ity dia miharatsy rehefa mitambatra ao anaty rafitra tokana ny regulator marobe.

Toeram-piarovana fiarovana

Fitaovana fiarovana, fanakatonana ny teratany, ary ny fifehezana ny SOA, ny LM317T dia manolotra fiarovana mafy, tsy mivadika amin'ny rafitry ny rafitry ny fandrahonana mahazatra toy ny circuits mahazatra sy ny fihoaram-pefy.Amin'ny alàlan'ny endri-javatra ireo dia maro no mamorona fifangaroana amin'ny fanavaozana sy fahatokisana sy fahatokisana, mandroso ny fampandehanana vokatra sy ny halavan'ny fotoana.

LM317T Fomba fanamarihana ara-teknika

Type	fikirana
Sata Lifecycle	Mavitrika (Nohavaozina farany: 7 volana lasa izay)
Fifandraisana mifandray	firapotsy
Typeing Type	Amin'ny alàlan'ny lavaka
Isan'ny pins	3
Mpanamboatra fonosana mpanamboatra	0015988_typea_rev_t
Packaging	Tube
Kaody Jesd-609	F3
Moisture Sensitivity Level (MSL)	1 (tsy manam-petra)
Kaody ECCN	EAR99
Isan'ny fiasa	1
Laharana fizarana	Lm317
Isan'ny fipoahana	1
Output voltage	37v
Fotoana fitarihana orinasa	24 herinandro
tendrombohitra	Amin'ny alàlan'ny lavaka
Fonosana / tranga	To-220-3
Lanja	2.299807g
Mari-pana	0 ° C ~ 125 ° C
fandeferana	5%
Sata part	Mavitrika
Isan'ny fiatoana	3
Toerana terminal	MITAIZA IRERY NY
Terminal Pitch	2.54mm
PIN Count	3
Voltage - Input (Max)	40V
Karazana output	Adintable
Max Output amin'izao fotoana izao	1.5a
Max Output Voltage	37v
Min Input Voltage	4.2v
PSRR	80DB ~ 85DB (120HZ)
Min Output Voltage	1.2v
hahavony	9.15mm
sakany	4.6mm
Henjana ny taratra	tsy misy
Mitarika maimaimpoana	Mitarika maimaimpoana
Fanamafisana ny famoahana	tsara
Isan'ny regulators	1
Endri-javatra fiarovana	Mihoatra ny ankehitriny, amin'ny mari-pana
Reference Voltage	1.25v
Famerenana amin'ny herinaratra (PSRR)	80db
NY FAHARETANY	10.4mm
Tongava svhc	Tsy misy svhc
Sata rohs	Rohs3 mifanaraka

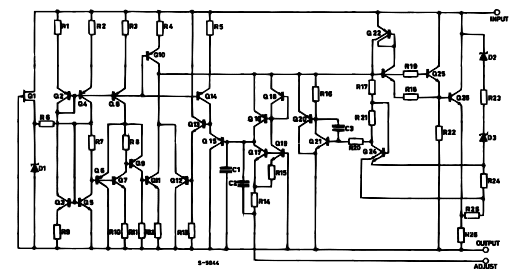

LM317T Schematic Diagram

Alternative for lm317t

Laharana ampahany	Description	mpanamboatra
Lm317kc	3/4 PIN 1.5A mifanitsy amin'ny rejulator Voltage tsara 3-to-220 0 ka hatramin'ny 125	Fitaovana Texas
Lm317t # pbf	Ic vreg 1.2 V-37 V regulator tsara, PSFM3, Plastika, hatramin'ny-220, 3 pin, fanitsiana tsara ny famoaham-bokatra tokana	Teknolojia Linear
Lm317t / nopb	Ic vreg 1.2 V-37 V regulator tsara, PSFM3, Rohs dia mifehy, plastika, f-220, 3 pin, vokatra azo antoka tsara Regulator mahazatra	National Semiconductor Corporation
Lm317t2	1.2 V-39V azo fehezina tsara, psfm3, plastika, To-220, 3 Pin	Amin'ny semiconductor

Ny fitoviana lm317t fanampiny dia misy:LM317Em,LM317AEMP,Lm317lidr, LM317LMXary ny hafa.

Aiza sy ny fomba fampiasana ny lm317?

Fanaraha-maso ny herinaratra maherin'ny variable

Ny LM317 dia mahita fampiasa betsaka amin'ny fangatahana herinaratra herinaratra marobe noho ny fahaizany manitsy ny haavon'ny volavolan-tena.Ao amin'ny tontolo fanabeazana sy ny laboratoara elektronika dia manohana ny fampandrosoana sy ny fitsapana ny fizaran-karazany samihafa.Miaraka amin'ny fivoahana azo avy amin'ny 1.25v ka hatramin'ny 37v, mankafy ny habetsaky ny habaka malalaka.

Voatsotra vahaolana be dia be miaraka amin'ny fetra misy ankehitriny

Ho an'ny fampiharana mitaky fetrany misy ankehitriny, ny LM317 dia manome fomba mahomby sy mahitsy.Ity toetra ity dia manaporofo fa mahasoa amin'ny rafi-pitantanana bateria sy ny hery fitantanana ny herinaratra izay ilaina amin'ny fiarovana ny restwurrent.Amin'ny alàlan'ny fampidirana ireo mpanohitra iray miaraka amin'ny famoahana azy, ny regulator dia miantoka ny ankehitriny dia tazonina ao anatin'ny fetra azo antoka, miaro ny loharano sy fitaovana mifandray sy fitaovana mifandray.Ny fomba toy izany dia mampiavaka ny halavan'ny fitaovana sy ny fahatokisan-tena.

Fehezan-kevitra tsara amin'ny fampiharana ny Controller Motor

Ny fampifanarahana ny LM317 dia manitatra ny fampiasan-tena ho an'ny mpanara-maso môtô, izay mametra ny volot-bato ho an'ny môtô DC amin'ny robotika sy ny fikorontanan'ny automation, manolotra fifehezana ny hafainganam-pandeha moto.Ity regulator ity dia manamora ny famindrana sy ny fanafainganana, izay ampiasaina manokana amin'ny fampiharana ny fangatahana hetsika tsara, toy ny amin'ny sandry robotic na milina CNC.Ny fahombiazany amin'ny fanomezana môtô maharitra dia tsy miova ny fiovan'ny vesatra enti-manana ny fampiharana azy amin'ny sehatra indostrialy samihafa.

Manombatombana ny fiheverana ny Dropout Dropout

Na dia eo aza ny endri-javatra roan-jirony, ny volavolan-droa-dropout an'ny LM317 dia mitaky fanombanana tsara.Ity lafiny ity dia mety hisy fiantraikany amin'ny fampiharana azy ao amin'ny scenarios ambany ambany izay tsy maintsy misy ny fanalavoana ny fampidirana.Mila manamarina ianao fa ny volavolan-kevitra fampidirana dia mihoatra ny vokatra notadiavin'ny vola lanja farafaharatsiny mba hiantohana ny fandidiana mahomby.Amin'ny tranga izay ahafahan'ny volavolan-kevitra Dropout dia afaka mametra ny fiasa, mandinika ny Regulator-Dropout ambany (LDO) hafa (LDO)

Ny anjara asan'ny singa elektronika

Ny LM317 dia mahita ny fampielezan-kevitra miparitaka manerana ny elektronika isan-karazany toy ny PC sy mpilalao DVD.Ny fahatokisany sy ny fahatsoram-po dia mampitandrina azy amin'ny asa famerenam-pahefana, manitatra amin'ny fanaterana hery ho an'ny fizahana lojika mba hanamafisana ny habetsaky ny singa saro-pady.Ity fahaiza-manao ity dia manasongadina ny anjara asan'ny LM317 amin'ny fampitana ny fampisehoana fitaovana sy ny fahatokisan-tena, ka manome anjara amin'ny fiasa tsy misy fotony amin'ny fitaovana ao an-tokantrano.

LM317 Fampiharana Circuitry

Fitsipika momba ny volavolan-dalàna

Ny fahaizan'ny famoaham-barotra LM317 dia mamela azy hihazona ny famoahana volavolan-tena tsy miovaova na dia eo aza ny fihenam-bidy amin'ny volavolan-dalàna na ny fanentanana, ny fiantohana fitaovana elektronika saro-pady miasa tsara.Ny fitsipi-pifehezana volovana dia mitendry anjara amin'ny fampiharana toy ny mpiasan'ny bateria sy fitaovana portable.Ny haavon'ny volavolan-tena dia afaka manitatra ny fiainana bateria ary manatsara ny fampisehoana fitaovana.

Ny fetrany ankehitriny

Ny fetrany ankehitriny dia ny fanalahidy hisorohana ny toe-piainana be loatra izay mety hanimba ny singa manara-penitra.Amin'ny fanitsiana mandeha ho azy ny fitantanana ny fikorianan-javatra ankehitriny, dia ampinga mahomby manohitra ny toe-javatra avo lenta ankehitriny.Amin'ny toe-javatra azo ampiharina, takiana amin'ny faribolana izay mampiditra singa isan-karazany miaraka amin'ny salanisa samihafa amin'izao fotoana izao, mihazona ny asa azo antoka sy tsara indrindra nefa tsy mahomby na tsy fahombiazana.

Fiarovana ny polarité

Ny fiarovana ny polarité dia miresaka momba ny olana mahazatra toy ny fampifandraisana herinaratra diso izay nifanena tamin'ny fanitsiana ny vokatra na ny fanitsiana ny vokatra.Ny famolavolana fizarazarana sy ny fikojakojana dia mampiseho ny lanjan'ny fiarovana ny polarité amin'ny fiantohana ny faharetana sy ny hetsika azo itokisana mandritra ny fotoana tsy miovaova.

Fonosana ho an'ny lm317t

Fampahalalana momba ny fonosana amin'ny-220 (Single GAUGE)

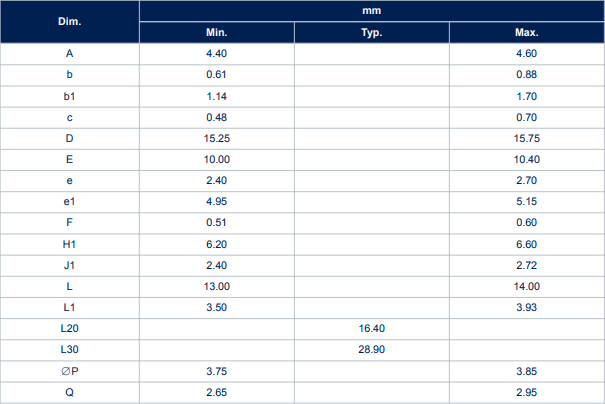

TO-220 (GAUGE) Data Mekanika

Fampahalalana momba ny LM317T

Ny stmicroelectronics dia mijoro ao amin'ny indostrian'ny semiconductor, manatsara ny fampandrosoana sy ny fahaiza-mamorona ny rafi-pitondran-tena amin'ny teknolojia chip (soc).Ny fiantraikan'ny orinasa manerana ny rindranasa microelectronika isan-karazany, ny fitaoman'ny indostria manerantany ary mamolavola ny fifangaroana teknolojia isan-karazany.Ny stmicroelectronics dia malaza amin'ny fivoarany amin'ny vahaolana amin'ny soc socs, ary mampifangaro asa isan-karazany amin'ny sôkôlà tokana.Ity fampidirana ity dia mikendry ny hanatsarana ny fampisehoana, ny fampidinana ny fampiasana herinaratra, ary ny fihenan'ny haben'ny rafitra.Ny fanoloran-tena ny stmicroelectronics amin'ny fanavaozana dia mamoaka ny fitrandrahana faritra vaovao amin'ny microelectronics, mandrisika ny fampandrosoana ny fahaizana mitohy.Ny hetsika fanazavan'izy ireo sy ny fampandrosoana dia tsy mikasika ny hanatsara ny teknolojia ankehitriny fa ny hamolavola ireo modely vaovao izay miatrika ireo olana maoderina toy ny fampandrosoana maharitra sy ny fiarovana ny angovo.

Datasheet PDF

LM317T Datasheets:

Lm217, lm317.pdf
