Nanazava i Lvpecl: mpitari-dalana ho an'ny lojika avo lojika

Ny lojika lojika ambany ambany dia mijoro ho toy ny fandrosoana lehibe amin'ny teknolojia lojika nomerika, mifanaraka amin'ny fitakiana ny haavon'ny tontolo ambany.Miasa amin'ny 3.3V na 2,5v, LVPECL EVOOLVE avy amin'ny lojika tsara indrindra amin'ny Emitter-Counded (PECL), izay miantehitra amin'ny famatsiana herinaratra 5.0V.Ity fifindra-monina ity dia manasongadina ny fanamafisana mitombo amin'ny vahaolana mahomby amin'ny angovo izay mifangaro zava-dehibe amin'ny fihenan'ny herinaratra.Mipetraka amin'ny fampandrosoana ara-tantara amin'ny lojika Emitter-COUSTED (ECL), LVPECL dia manolotra tombony miavaka amin'ny fampiharana haingam-pandeha avo lenta, ao anatin'izany ny fifandraisan-davitra sy ny fifandraisan-davitra ary ny fahombiazan'ny angovo sy ny tsy fivadiham-pahefana.Ity lahatsoratra ity dia mihady ireo endri-javatra, tombontsoa ary famolavolana fandinihana ny LVPECL, ary manandratra ny anjara toerany amin'ny elektronika maoderina.Avy amin'ny fangatahana azo ampiharina amin'ny fanavahana ara-teknika, fantaro ny fomba namolavola an'i Lvpecl ny ho avin'ny rafitra nomerika.

katalaogy

Fanasokajiana ny ECL

Type	VCC	Vee
Pecl	5.0 v	00 v
Lvpecl	3.3 v	00 v
2.5vpecl	2.5 v	00 v
2.5vnecl	00 v	-2.5 v
Lvnecl	00 v	-3.3 v
Necl	00 v	-5.0 v

Ny Pros ny ECL / PECL / LVPECL lOkic

• Ny lojika ECL dia mijoro noho ny fanitarana ny famoahana ambany indrindra, amin'ny ankapobeny mianjera eo anelanelan'ny 6 ka hatramin'ny 8 Ohms.Ity endri-javatra ity dia ampiarahina amin'ny fanitarana fampidirana avo lenta izay azo raisina ho tsy manam-petra.Ny endri-javatra mampiavaka azy dia ny fahaiza-manao mitondra fiara mahavariana, izay manome azy io mba hitantanana ny tsipika fampitana miaraka amin'ny impedances mampiavaka izay manomboka amin'ny 50 ka hatramin'ny 130 Ohms tsy misy fampisehoana fanalam-baraka.Ny fahaizana mitazona ny tsy fivadiham-po amin'ny halavirana lavitra dia mavitrika amin'ny fampiharana toy ny fandalovana toy ny tariby sy ny tariby midadasika, izay manjaka ny fitehirizana ny kalitaon'ny famantarana.

• Ny fitomboan'ny fitaovana ECL amin'ny fihenam-bidy amin'ny voltage sy ny mari-pana dia toetra iray lehibe iray izay mampiavaka azy ireo amin'ny TTL sy ny teknolojia CMOMo.Ity fitoniana ity dia manaporofo tombony amin'ny tontolo misy toe-javatra samihafa, miantoka ny fampisehoana tsy tapaka.Ankoatr'izay, ny famantaranandro vokarin'ny mpamily ecl Clock dia mampiseho ny sekely ambony sy ny skew, izay ilaina amin'ny famindrana angon-drakitra avo lenta.Ny fahatakarana ny fotoana dia miteraka fampiroboroboana ny rafitry ny rafitra ankapobeny, ny ankamaroan'ny fampiharana izay mitaky setra hentitra.

• Amin'ny fampitahana ny ECL miaraka amin'ny fomba fanondroana hafa, ny fanavahana mazava dia mipoitra momba ny fanohanana matetika.Ny ECL dia mety hahomby amin'ny fatra matetika izay mihoatra ny 10ghz, fa ny LVDS matetika dia mipetaka manodidina 1.5ghz.Ity toerana fahaiza-manao ity dia safidy ho an'ny fangatahana haingam-pandeha haingam-pandeha, miaraka amin'ny hafainganam-pandeha mandroso 5GHZ ary ny fahatarana tsy tapaka tsy tapaka amin'ny 1ns.Ny Metrika fampisehoana toy izany dia tena mahasoa indrindra amin'ny siram-piaramanidina kely sy ny rafitra nomerika haingam-pandeha, izay misy ny raharaha NANOSECOD rehetra.

• Ny fifandraisan'ny ECL miaraka amin'ny spertika malalaka kokoa dia manome tombony lehibe.Tsy toy ny LVD, izay mitaky mpanohitra ny famaranana 100-ohm hanohana ny tsy fivadiham-bokatra, ny toetran'i ECL mba hiarahan'izy ireo ny tsy fitovian-kevitra.Ity fandanjalanjana ity dia tsy ny fandaharam-potoana ihany no mandamina ny fiheverana fa ny fitokisana boloky koa dia azo itokisana amin'ny fampiharana isan-karazany.Ny fahafaha-miasa mahomby amin'ny fomba mahomby manerana ny Impedance dia manome hery anao hampiditra ny ECL ho rafitra isan-karazany tsy misy haingam-pandeha amin'ny teknolojia hafa.

Cons of ECL / PECL / LVPECL LOGIC

Raha ny lojika miorim-paka (ECL) dia manatsara ny tombony amin'ny fampiharana haingam-pandeha avo lenta, dia mitondra ihany koa ny tsy fahampian-tsarimihetsika izay misy ny saina.Ny olana voalohany dia misy ny fanjifana herinaratra avo lenta, ny fandeferana voafetra amin'ny tabataba, ary ny fahalemena amin'ny fitsabahana ivelany.Ny lojika lojika ao amin'ny sisin'ny ECL dia voafetra amin'ny 0.8v, izay mandeha amin'ny alàlan'ny fandeferana DC.Ity toetra ity dia manasongadina ny varotra izay misy ny fahaizan'ny hafainganam-pandehan'ny hafainganam-pandehan'ny ECL amin'ny ankapobeny ny fahombiazan'ny herinaratra sy ny faharatsiana amin'ny fanelingelenana tabataba.Amin'ny toe-javatra tena izy, izany dia afaka manasongadina ireo fanamby, indrindra amin'ny tontolo iainana izay mety hampidi-doza ny fitantanana ny herinaratra na izay misy ny tsy fivadiham-pahefana.

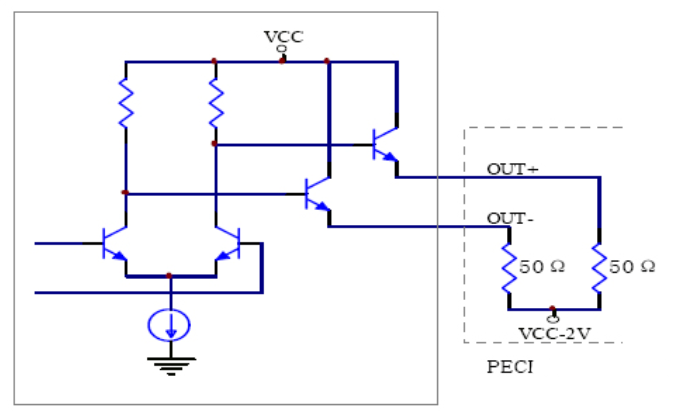

Ho an'ny Emitter Exitter Coupic Logic (PECL), ny vesatra fenitra fenitra dia napetraka amin'ny 50 Ohms miaraka amin'ny famatsiana VCC-2V.Eo ambanin'ireo tarehimarika ireo, ny haavo static mahazatra ho an'ny + sy ny ivelany - dia VCC-1.3V, miaraka amin'ny famoahana ny 14Ma.Na dia manaporofo ny fampiharana sasany amin'ny fampiharana sasany aza izany, dia mety tsy mifanaraka tsara amin'ny toe-javatra rehetra, indrindra rehefa raisina an-tsaina ny fahasarotan'ny fitantanana mafana sy ny fiparitahan'ny herinaratra mifandray amin'ireo ambaratonga famoahana ireo.

Ny firafitry ny fizaran-tany PECL

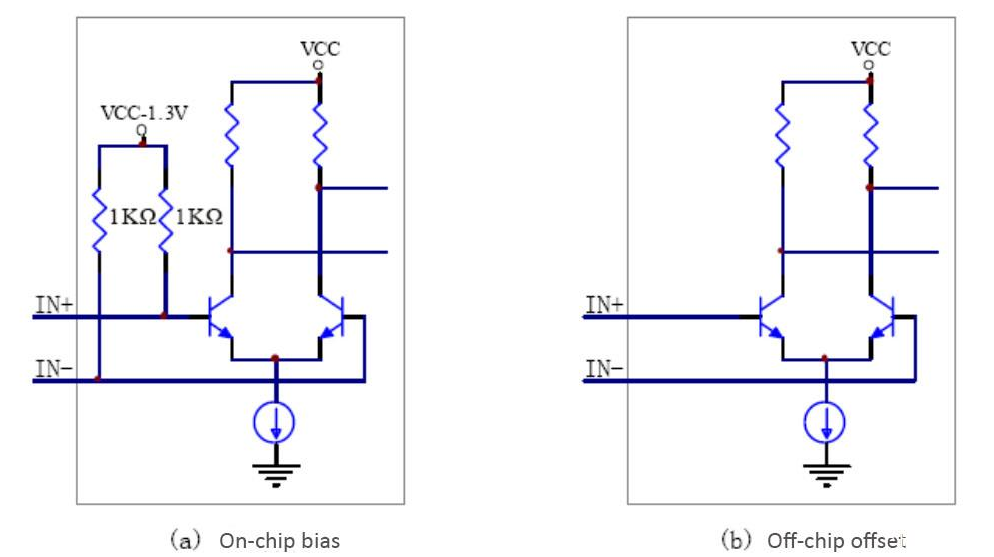

Ny fampidirana ny PECL dia mpivady hafa miaraka amin'ny fanamboarana ny fampidirana avo lenta.Mba hahatratrarana ny haavon'ny mari-pahaizana fampidirana Dynamic ambony indrindra, ny volavolan-dalàna mahazatra-mode amin'ity mpivady tsy mitovy ity dia tsy maintsy mibontsina amin'ny VCC - 1.3v.Ny sasany chip dia misy ny fizarazarana mitambatra mitambatra, mamela ny fifandraisana mivantana raha tsy misy singa fanampiny.Na izany aza, ho an'ny sôkôla raha tsy misy io fizahan-tany io dia tsy maintsy ampiharina mandritra ny fampiasana ny Bias DC ivelany.

Ny firafitry ny fizaran-tany pecl

Ny fenon'ny lojika amin'ny pecl

fikirana	toe-javatra	Min	mahazatra	Max	Unit
Highput avo	Ta = 0 ° C ~ 85 ° C	VCC - 1.025	-	VCC - 0.88	V
	TA = 40 ° C	VCC - 1.085	-	VCC - 0.88	V
Avoahy ambany	Ta = 0 ° C ~ 85 ° C	VCC - 1.81	-	VCC - 1.62	V
	TA = 40 ° C	VCC - 1.83	-	VCC - 1.55	V
Input High	-	VCC - 1.16	-	VCC - 0.88	V
Input ambany	-	VCC - 1.81	-	VCC - 1.48	V
