Mianara momba ny EPM7128SQI100-10 CPLD sy ny fomba itondrany ny lojika nomerika

Matetika ianao no mila fitaovana tokana mahazaka asa lojika maromaro nefa tsy mameno ampahany fanampiny ny biraonao.Ny EPM7128SQI100-10 dia manome anao izany fahafaha-manao izany amin'ny alàlan'ny fampifangaroana ny lojika fanaraha-maso, ny famandrihana ary ny famandrihana famantarana ao anaty chip iray azo zahana.Azonao atao ny mamolavola ny fitondran-tenany hifanaraka amin'ny filan'ny faritra misy anao ary manitsy izany any aoriana raha misy fiovana.Miaraka amin'ny fahaiza-manao lojika voalanjalanja sy ny fotoana azo vinavinaina, dia mifanaraka tsara amin'ny rafitra mila fanaraha-maso nomerika tsy tapaka.Ny fonony ambonin'ny tendrombohitra koa dia manampy amin'ny fitazonana ny lamina madio nefa mbola manome anao fifandraisana I/O maro azo ampiasaina.

Catalog

Vidin'ny EPM7128SQI100-10

Ny EPM7128SQI100-10 dia fitaovana lozisialy azo rindrankajy natao hikarakarana ny fanaraha-maso nomerika sy ny asan'ny interface tsara ao anatin'ny rafitra elektronika.Izy io dia misy singa lojika 128 izay mamela ny fiasa lojika maromaro atambatra ho singa tokana, manampy amin'ny fanatsorana ny firafitry ny faritra ary mampihena ny isan'ny ampahany.Ny fitaovana dia manohana valiny lojika haingana mifanaraka amin'ny fanaraha-maso ny fotoana, ny fandalovan'ny famantarana ary ny asa mifototra amin'ny fanapahan-kevitra.Ny fonony 100 pin surface mount dia ahafahan'ny fampidirana amin'ny endrika board compact ary mitazona ny fahombiazan'ny herinaratra.Ny fampiasana mahazatra dia ny lojika lakaoly, ny fifehezana ny fanjakana, ny famaha ny adiresy, ary ny fampifanarahana ny interface amin'ny fampiharana indostrialy sy tafiditra.Mitady EPM7128SQI100-10?Mifandraisa aminay hanamarina ny tahiry ankehitriny, ny fotoana fitarihana ary ny vidiny.

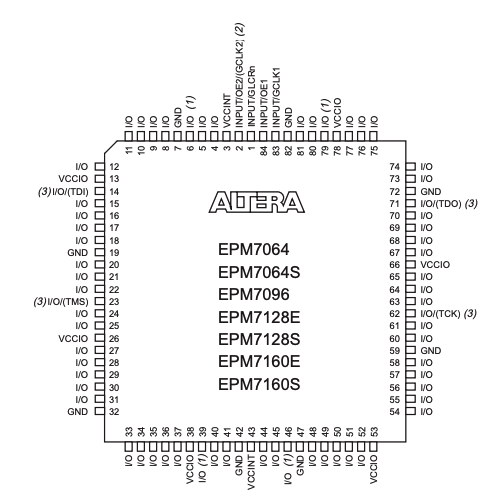

Vidin'ny EPM7128SQI100-10

Ny fandrindrana pin dia aseho ho an'ny fonosana PLCC 84 pin, miaraka amin'ny anarana famantarana sy laharan'ny pin zaraina mitovy amin'ny lafiny efatra amin'ny fitaovana.Ny pins mpampiasa I O dia mitana ny ankamaroan'ny toerana ary ampifandraisina amin'ny hery manokana, ny tany, ary ny tsimatra fanaraha-maso mba hanohanana ny fampandehanana maharitra.Ny pin VCC sy GND dia apetraka amin'ny fotoana tsy tapaka mba hanomezana fizarana herinaratra tsy tapaka manerana ny fonosana.Ny tsimatra natokana ho an'ny famantaranandro maneran-tany, ny fampandehanana ny famoahana, ary ny fiasan'ny JTAG dia voasokajy mazava mba hanavahana azy ireo amin'ny tanjona ankapobeny I O. Ny kisary dia maneho fisehon'ny manara-penitra izay manohana ny fandalovan'ny famantarana azo vinavinaina, ny famolavolana birao notsotsotra, ary ny fampifanarahana amin'ireo fitaovana andiany MAX 7000 mifandraika amin'izany.

Ireo singa mifandraika amin'ny EPM7128SQI100-10

Ao amin'ny System Programmable Logic Architecture

Ny EPM7128SQI100-10 dia manohana mivantana ny fandaharana lojika raha apetraka eo amin'ny solaitrabe.Izany dia mamela ny fanavaozana lojika mandritra ny fampandrosoana na aorian'ny fametrahana nefa tsy manala ny fitaovana.Manampy amin'ny fampihenana ny fotoana fitsaharana izany ary manamora ny fanavaozana rehefa mila fanitsiana ny fitondran-tenan'ny rafitra.

Fahaizana lojika antonony hakitroky

Ny fitaovana dia manome macrocells 128 izay mamela ny fiasa lojika maromaro hotanterahina ao anatin'ny singa tokana.Ity fahaiza-manao ity dia manohana ny lojika fanaraha-maso, ny asa decoding ary ny fitantanana ny interface ary mampihena ny filana fitaovana lojika fanampiny.

Famolavolana Block Array Logic Structured

Vondrona lojika anatiny valo no mandamina ny loharanon-kevitra lojika amin'ny fomba azo vinaniana.Ity rafitra ity dia manohana ny fandalovan'ny famantarana marin-toerana sy ny fihetsika lojika tsy miovaova amin'ny fepetra fiasana samihafa.

Vavahady lojika azo ampiasaina

Miaraka amin'ny vavahady lojika 2500 eo ho eo, ny fitaovana dia afaka manohana ny milinam-panjakana, ny fanaraha-maso ny fotoana ary ny fiasa nomerika mahazatra.Ity ambaratongan'ny fampidirana ity dia manampy amin'ny fanatsorana ny firafitry ny board ary mampihena ny isan'ny singa manontolo.

Fanohanana ny fampidirana sy ny vokatra azo ampiasaina

Ny fitaovana dia manohana hatramin'ny 84 mpampiasa configurable input sy output pins.Io flexibilité io dia ahafahany mifandray amin'ireo famantarana ivelany, fiara fitateram-bahoaka ary fitaovana periferika amin'ny rafitra tafiditra.

Fampisehoana fanemorana ny fampielezana haingana

Ny fahataran'ny fampielezana ambony indrindra 10 ns dia ahafahan'ny fitaovana mamaly haingana ny fanovana fampidirana.Izany dia mahatonga azy ho mety amin'ny fampiharana izay mitaky fotoana azo vinavinaina sy fanaraha-maso nomerika mamaly.

Toerana fiasan'ny maripana indostrialy

Ny fitaovana dia natao hiasa azo antoka manerana ny mari-pana indostrialy.Izany dia mamela ny fampisehoana maharitra amin'ny tontolo izay antenaina ny fiovan'ny mari-pana, toy ny rafitra fanaraha-maso sy ny elektronika indostrialy.

Ireo singa mifandraika amin'ny EPM7128SQI100-10

Toetra vokatra	Sanda toetra
Mpanamboatra	Intel
Famatsiana herinaratra - anatiny	4.5V ~ 5.5V
Fonosana fitaovana mpamatsy	100-PQFP (20x14)
Series	MAX® 7000S
Karazana Programmable	Ao amin'ny System Programmable
Package / Raharaha	100-BQFP
Package	Lovia
Temperature miasa	-40°C ~ 85°C (TA)
Isan'ny macrocells	128
Isan'ny singa lojika/bloka	8
Isan'ny I/O	84
Isan'ny vavahady	2500
Karazana fametrahana	Surface Mount
Fotoana fahatarana tpd(1) Max	10 ns
Laharana vokatra fototra	EPM7128

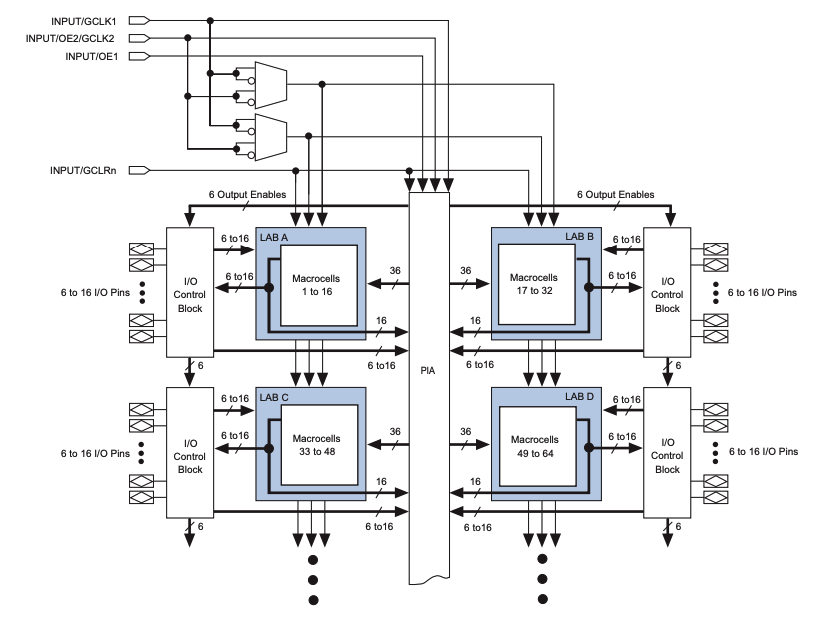

Vidin'ny EPM7128SQI100-10

Ny maritrano anatiny dia voalamina manodidina ireo sakana lojika maromaro, izay samy misy vondrona macrocells voafaritra ampiasaina amin'ny fampiharana ny fiasa lojika mitambatra sy voasoratra.Ireo blocs logic array ireo dia mifamatotra amin'ny alàlan'ny laharan-tariby interconnect azo atao amin'ny programa afovoany izay ahafahan'ny famandrihana famantarana eo anelanelan'ny bloc miaraka amin'ny fitondran-tena azo vinavinaina.Ny blocs fanaraha-maso I O voatokana dia manodidina ny blocs logic array ary mitantana ny fampidirana buffering, ny fiara mitondra fiara, ny fanaraha-maso ny fanjakana tri, ary ny lalan'ny fanehoan-kevitra eo anelanelan'ny pin ivelany sy ny lojika anatiny.Ny loharanon-karena maneran-tany, ao anatin'izany ny fampidirana famantaranandro, ny fampandrenesana ahafahana mivoaka, ary ny famantarana mazava eran-tany, dia zaraina manerana ny fitaovana hanohanana ny fiasa synchronous sy ny fanaraha-maso ny vokatra.Ity rafitra ity dia taratry ny fandaminana ampiasain'ny EPM7128SQI100-10, izay mampiditra sakana lojika maromaro sy macrocells mba hanohanana ny lozika azo rindrankajy antonony miaraka amin'ny làlam-pandrefesana voafaritra sy lalana mifehy afovoany.

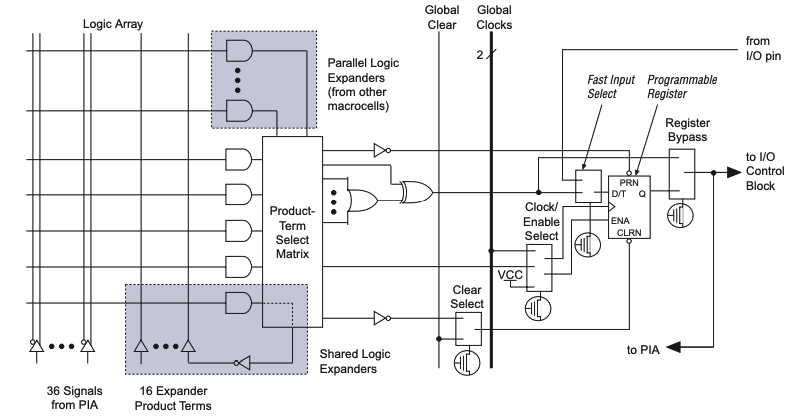

Fitaovana Macrocell an'ny EPM7128SQI100-10

Ny lojika ao anatin'ny macrocell tokana dia voalamina manodidina ny teny vokatra voafantina matrix izay mandray famantarana fampidirana avy amin'ny fandaharana interconnect array sy ny lojika expanders eo an-toerana.Ny teny vokatra marobe dia atambatra mba hamoronana lojikan'ny vokatra, izay afaka mitondra vokatra mitambatra na rejisitra azo zahana.Ny rejisitra dia misy lalana azo atao amin'ny famantaranandro, mazava, preset, ary mandalo, mamela ny fifantenana miovaova eo amin'ny asa voasoratra sy tsy voasoratra.Ny famantaranandro manerantany sy ny famantarana mazava eran-tany dia alefa mivantana ao amin'ny macrocell mba hanohanana ny fanaraha-maso synchronous manerana ny fitaovana.Ny angon-drakitra mivoaka dia alefa any amin'ny sakana fanaraha-maso I O na averina ao amin'ny array interconnect, ahafahana mampiasa indray ny valin'ny lojika sy ny fizarana famantarana mahomby ao anatin'ny EPM7128SQI100-10.

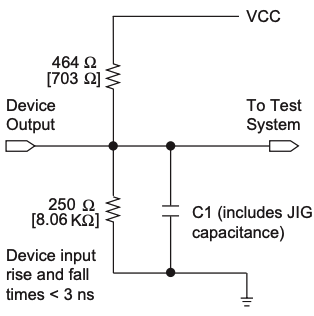

Ny fepetra fitsapana AC an'ny EPM7128SQI100-10

Ny fanamafisana ny fitsapana dia mamaritra ny fepetra elektrônika ampiasaina amin'ny fandrefesana ny fotoana AC amin'ny alàlan'ny famaritana ny enta-mavesatra manohitra, ny capacitive entana, ary ny lalan'ny famantarana eo anelanelan'ny fitaovana sy ny rafitra fitsapana.Ny famoahana ny fitaovana dia mifandray amin'ny VCC amin'ny alàlan'ny fisintonana resistor ary amin'ny tany amin'ny alàlan'ny tamba-jotra enta-mavesatra voafaritra izay mamolavola ny fitondran-tena mitondra fiara mandritra ny famadihana.Ny capacitor dia maneho ny capacitance totalin'ny entana, ao anatin'izany ny fiantraikan'ny fixture, raha ny fifandraisan'ny rafitra fitsapana dia manara-maso ny fiovan'ny famantarana.Ny fe-potoana fiakarana sy fianjerana dia voafetra ho latsaky ny 3 ns mba hiantohana ny fepetra fandrefesana tsy miovaova.Ny setup dia maneho ny fomba mety hisy fiantraikany amin'ny famatsiana transients sy ny riandrano amin'ny tany ary ny fametrahana fepetra manara-penitra amin'ny famantarana ny EPM7128SQI100-10.

Ireo singa mifandraika amin'ny EPM7128SQI100-10

Rafitra fanaraha-maso indostrialy sy automatique

Ny EPM7128SQI100-10 dia matetika ampiasaina amin'ny tontolon'ny fanaraha-maso indostrialy mba hikarakarana ny sequencing, ny lojika interlock ary ny fandrindrana famantarana.Manampy amin'ny fitantanana ny fepetra fampidirana avy amin'ny sensor sy ny switch izy io ary miteraka famantarana fanaraha-maso maharitra ho an'ny actuators sy ny maody fanaraha-maso.Ny firafitry ny programmable dia mamela ny fitondran-tena mifehy ny fampifanarahana rehefa miova ny fepetra takian'ny rafitra.

Lojika fanaraha-maso ny fitaovana fifandraisan-davitra

Ao amin'ny fitaovana fifandraisan-davitra, ny fitaovana dia manohana ny lalana mifehy izay mitantana ny fotoana, ny fandalovan'ny famantarana ary ny fandrindrana ny interface.Matetika izy io no ampiasaina handaminana famantarana fanaraha-maso eo amin'ny sampana fanodinana sy ny fifandraisana amin'ny fifandraisana, manampy amin'ny fitazonana ny fikorianan'ny angon-drakitra ao anatin'ny fitaovana fanodinana sy fandefasana.

Networking Hardware Glue Logic

Ny fitaovana dia ampiharina ho toy ny lakaoly lojika amin'ny tambajotra hardware mba hampifandray processeurs, fitadidiana fitaovana, ary ny periferika singa.Izy io dia manohana ny famaha ny adiresy, ny arbitrait bus, ary ny fampifanarahana famantarana, mamela ireo sakana nomerika samihafa hiara-miasa ao anatin'ny rafitry ny tambajotra.

Embedded System Interface sy Decoding Logic

Ao anatin'ny rafitra napetraka, ny EPM7128SQI100-10 dia manome lojika interface tsara eo amin'ny mpanara-maso sy ny fitaovana ivelany.Izy io dia ampiasaina amin'ny famadihana adiresy, famokarana famantarana famantarana, ary fikarakarana protocole fototra, manampy amin'ny fanatsorana ny famolavolana rafitra ary mampihena ny isan'ny singa lojika miavaka.

Rafitra informatika sy fitaovana lova

Ny fitaovana dia mety tsara ho an'ny sehatra informatika lova sy rafitra fitaovana izay mitaky fanoloana lojika maharitra.Izy io dia afaka manambatra ny lozika mivadibadika taloha ho fitaovana iray azo zahana nefa mitahiry ny mifanaraka amin'ny haavon'ny famantarana efa misy sy ny fitondran'ny fotoana.

Protocol Bridging and State Machine Application

Ny EPM7128SQI100-10 dia ampiasaina amin'ny fampiharana ny protocol bridging sy ny milina fanjakana izay mitantana ny dingana nomerika voarafitra.Izy io dia manohana ny fiovan'ny fanjakana voafaritra sy ny filaharana fanaraha-maso, ka mahatonga azy io ho mety amin'ny fandrindrana ny fifandraisana sy ny fanaraha-maso ny asa amin'ny sakana rafitra samihafa.

Ny tombony sy ny fatiantoka ny EPM7128SQI100-10

Tombontsoa

• Manohana amin'ny fanavaozana lojika rafitra nefa tsy manala ny fitaovana eo amin'ny solaitrabe

• Manome macrocelles 128 mety amin'ny fanaraha-maso antonony sy ny lojika interface tsara

• Manolotra fotoana azo vinavinaina miaraka amin'ny fahatarana faran'ny fampielezana 10 ns

• Miasa manerana ny mari-pana indostrialy ho an'ny fahombiazan'ny saha

• Ahitana tsimatra marobe azo amboarina ho an'ny interfacing mora azo

Fatiantoka

• Miasa amin'ny famatsiana 5 V izay mametra ny fifanarahana amin'ny rafitra malefaka ambany

• ambany kokoa ny fahafaha-manao lojika raha oharina amin'ireo fitaovana lojika azo zahana vao haingana

• Ny fampiasana herinaratra dia avo kokoa noho ireo fitaovana hafa azo zahana amin'izao fotoana izao

• Ny haben'ny fonosana dia mety tsy mifanaraka amin'ny endrika faran'izay mirindra na voafetra ny habaka

Ireo singa mifandraika amin'ny EPM7128SQI100-10

Laharan'ny ampahany	Mpanamboatra	Endri-javatra fototra	Ampiasao ny tranga / fanamarihana
Ampahany EPM7128SQI100-10N	Intel	128 macrocells miaraka amin'ny programa ao anaty rafitra, 5 V isan-karazany famatsiana anatiny, ary haingana 10 ns fanemorana ny fampielezam-peo ao anaty fonosana ambonin'ny tany.	Ampiasaina amin'ny lojika lakaoly nomerika, lojika fanaraha-maso, ary fampiharana interface tsara mila fotoana azo antoka sy hakitroky lojika antonony.
EPM7128SQI160-10	Intel	Ny maritrano macrocell 128 mitovy amin'ny mari-pandrefesana 10 ns, atolotra amin'ny fonosana pin-count lehibe kokoa ho an'ny flexibility amin'ny lalana.	Mifanaraka tsara amin'ny famolavolana mila fidirana I/O fanampiny na mifanaraka amin'ny lamina misy board.
Ampahany EPM7128SQI160-10N	Intel	128 macrocells, in-system programmable CPLD miaraka amin'ny stable 5 V miasa ary maharitra fanohanana hafanana.	Mety ho an'ny rafitra indostrialy sy tafiditra izay mila fanaraha-maso lojika azo ianteherana manerana ny mari-pana midadasika kokoa.

Momba ny Intel

Intel dia orinasa teknolojia eran-tany fantatra amin'ny famolavolana informatika nomerika sy vahaolana lojika azo zahana.Ny orinasa dia manana tantara lava be momba ny famolavolana semiconductor ho an'ny informatika, fifandraisana ary rafitra napetraka.Ny portfolio logic programmable azy dia manohana ny fanaraha-maso ny rafitra, ny fitantanana famantarana, ary ny lojika interface tsara manerana ny indostrian'ny indostria, ny tambajotra, ary ny fampiharana tafiditra.Mifantoka amin'ny fanomezana sehatra lojika azo scalable ny Intel izay mampifandanja ny fahombiazany, ny fahamarinan-toerana ary ny fanohanana sehatra maharitra.Ny vokatra ao aminy dia ampiasaina betsaka amin'ny rafitra rafitra efa voaorina sy ny endrika nomerika mivoatra, maneho ny fisian'ny ekôsistema elektronika midadasika kokoa.

Famaranana

Ny EPM7128SQI100-10 dia manambatra ny fanaraha-maso ny lojika, ny fotoana ary ny fitantanana ny interface amin'ny fitaovana iray azo zahana.Mahazo rafitra mazava ianao miaraka amin'ny sakana lojika sy macrocell izay mahatonga ny fitondran-tena ho azo vinavinaina.Ny fisehon'ny pin sy ny fahafahan'ny I/O dia manampy amin'ny fanamorana ny lalan'ny board.Ny fotoana famaliana haingana dia manohana ny fanaraha-maso nomerika miorina amin'ny rafitra maro.Ny fitaovana koa dia miasa tsara rehefa mila manavao ny lojika tsy misy fanovana fitaovana.Amin'ny ankapobeny, manolotra fomba azo ampiharina hitantana lojika nomerika antonony amin'ny toerana iray izy io.
