MCB vs MCCB vs RCCB vs ELCB: Torolàlana fampitahana feno

Mila fitaovana fiarovana amin'ny faritra ianao mba hitazonana ny rafitra elektrika ho azo antoka sy azo antoka.Ato amin'ity lahatsoratra ity, ho fantatrao ny atao hoe MCB, MCCB, RCCB, ary ELCB, ny fomba fiasan'izy ireo, ary ny maha-samihafa azy ireo.Ho hitanao koa hoe aiza no ampiasaina ny fitaovana tsirairay ary inona no mahamety azy amin'ny toe-javatra samihafa.

Catalog

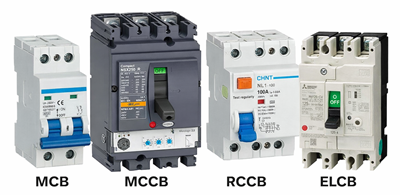

Sary 1. MCB vs MCCB vs RCCB vs ELCB

Inona no atao hoe MCB (Miniature Circuit Breaker)?

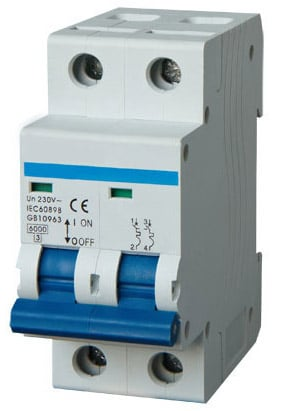

Sary 2. MCB (Miniature Circuit Breaker)

Ny Miniature Circuit Breaker (MCB) dia fitaovana fiarovana elektrika mandeha ho azy ampiasaina hiarovana ny faritra misy voly ambany amin'ny fahasimbana.Miasa amin'ny fanapahana ny famatsiana herinaratra izy io rehefa mihoatra ny ambaratonga azo antoka ny riandrano.Izany dia manampy amin'ny fisorohana ny hafanana tafahoatra vokatry ny toe-javatra tafahoatra, toy ny fitaovana be loatra mifandray amin'ny faritra iray.Izy io koa dia miaro amin'ny circuits fohy, izay mety hanimba ny tariby sy ny fitaovana ny firongatry ny riandrano tampoka.Ny MCB dia mandeha haingana sy manapaka ny fizaran-tany mba hampitsahatra ny loza mety hitranga.Ampiasaina betsaka amin'ny trano sy trano kely izy io satria azo ianteherana sy mora averina aorian'ny fitsangantsanganana.

Inona no atao hoe MCCB (Molded Case Circuit Breaker)?

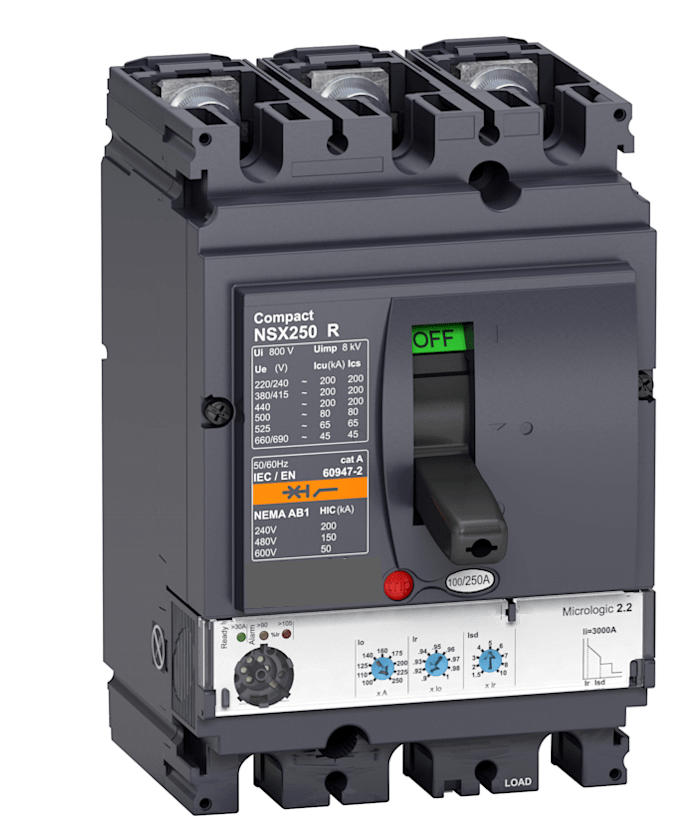

Sary 3. MCCB (Molded Case Circuit Breaker)

Ny Moulded Case Circuit Breaker (MCCB) dia karazana fiatoan'ny faritra natao hifehezana ny haavon'ny ankehitriny amin'ny rafitra elektrika.Izy io dia ampiasaina mba hiarovana ny faritra sy ny fitaovana amin'ny fampiharana izay mitaky hery bebe kokoa.Ny MCCB dia afaka manapaka ny fikorianan'ny herinaratra be loatra mba hisorohana ny fahasimbana ateraky ny enta-mavesatra be loatra na ny olana.Ny iray amin'ireo endri-javatra lehibe ao aminy dia ny fandrindrana dia azo amboarina, izay ahafahan'ny mpampiasa mifehy ny fotoana hanapahana ny fiatoana.Izany dia mahatonga azy io ho mety amin'ny rafitra mila fiarovana azo ampiharina mifototra amin'ny fepetra takian'ny entana.Ny MCCB dia matetika ampiasaina amin'ny fametrahana herinaratra lehibe kokoa izay ilana fiarovana ambony kokoa.

Inona no atao hoe RCCB (Residual Current Circuit Breaker)?

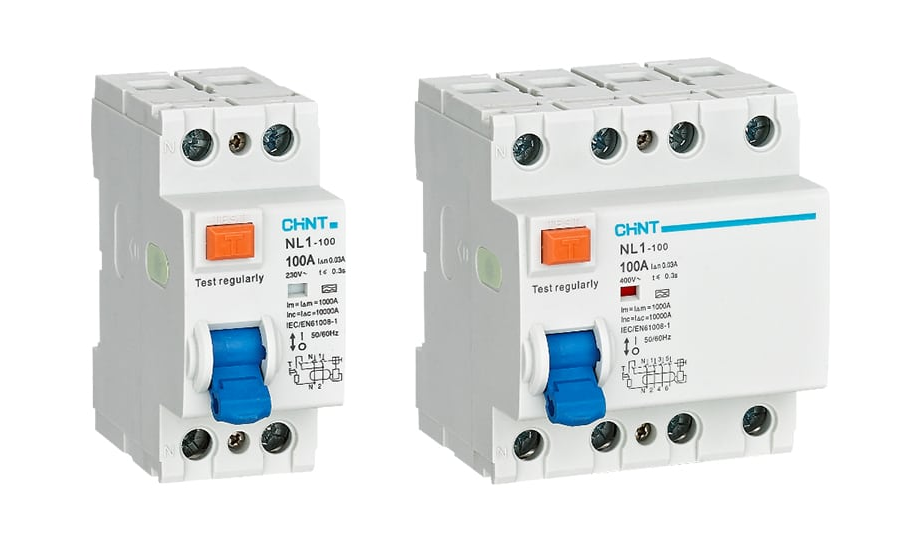

Sary 4. RCCB (Résidual Current Circuit Breaker)

Ny Residual Current Circuit Breaker (RCCB) dia fitaovana fiarovana ampiasaina amin'ny fiarovana ny olona amin'ny tohina elektrika.Izy io dia miasa amin'ny alàlan'ny fandrefesana ny leakage, izay mitranga rehefa mivoaka ivelan'ny lalana nokasaina ny herinaratra.Rehefa hita io tsy fifandanjana io dia tapaka haingana ny famatsiana herinaratra ny RCCB.Izany dia manampy amin'ny fisorohana ny ratra mafy na ny lozam-pifamoivoizana mahafaty ateraky ny tsy fahampian'ny herinaratra.Ny RCCB dia tena saro-pady ary afaka mamaly amin'ny riaka kely mitete ao anatin'ny fotoana fohy.Matetika izy ireo dia apetraka ao an-trano sy trano mba hanatsarana ny fiarovana amin'ny herinaratra.

Inona no atao hoe ELCB (Earth Leakage Circuit Breaker)?

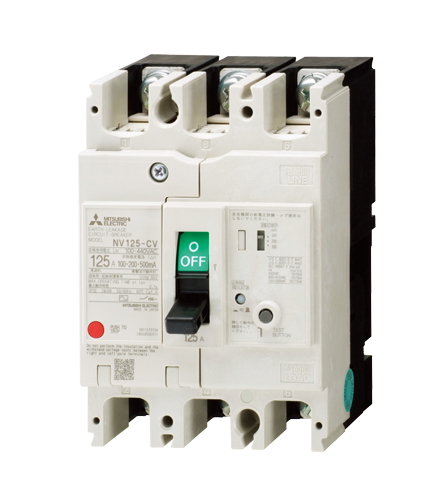

Sary 5. ELCB (Earth Leakage Circuit Breaker)

Ny Earth Leakage Circuit Breaker (ELCB) dia fitaovana ampiasaina hamantarana ny fivoahan'ny rano amin'ny tany.Izy io dia miasa amin'ny fanaraha-maso ny lesoka elektrika izay mety hahatonga ny rian-drano hikoriana amin'ny lalana tsy noeritreretina.Rehefa hita ny fivoahana toy izany dia tapahan'ny ELCB ny famatsiana herinaratra mba hampihenana ny risika.Misy karazany roa lehibe ny ELCB: mandeha amin'ny herinaratra sy mandeha amin'izao fotoana izao.Ny karazana tsirairay dia mamaly amin'ny fomba samihafa amin'ny toetry ny fiparitahan'ny tany.Ny ELCB dia ampiasaina hanatsarana ny fiarovana amin'ny rafitra elektrika izay zava-dehibe ny fiarovana ny tany.

Ny fahasamihafana eo amin'ny MCB sy MCCB

Feature	MCB	MCCB
Kilalao naoty amin'izao fotoana izao	0.5A hatramin'ny 100A	16A hatramin'ny 2500A
Voltage Rating	Hatramin'ny 240/415V AC	Hatramin'ny 600V AC (miovaova arakaraka ny modely)
Fikirana dia	Fixed (fanamboarana)	Adjustable (thermal & magnetika)
Fahafahana manapaka	6kA hatramin'ny 16kA	25kA hatramin'ny 100kA
Poles misy	1P, 2P, 3P, 4P	1p hatramin'ny 4p
Karazana fametrahana	DIN rail napetraka	Panel/fototra napetraka
Habe ara-batana	Kely (modular)	Large (case voavolavola)
Fiarovana mafana	Strip bimetal raikitra	Adjustable thermal trip
Fiarovana andriamby	Namboarina dia eo noho eo	Adjustable magnetic trip
Arc Quenching	Basy arc fototra	Advanced arc chute system
Mekanisma miasa	Toggle switch	Toggle na maotera mekanika
Reset fomba	Famerenana amin'ny tanana	Famerenana amin'ny tanana na lavitra
Accessories Support	voafetra (contacts aux)	Manitatra (dia shunt, UV famoahana, fanairana)
Laharana fampiharana	Trano fonenana sy hazavana ara-barotra	Industrial sy mavesatra ara-barotra
Selectivity Coordination	voafetra	Avo (manohana ny fandrindrana fianarana)

Ny fahasamihafana eo amin'ny RCCB sy ELCB

Feature	RCCB (Résidual Current Circuit Breaker)	ELCB ( Circuit Leakage Earth Breaker)
Fitsipi-pikarohana	Mandrefy ny tsy fifandanjana ankehitriny (phase vs neutral)	Mandrefy ny voly tany na leakage ankehitriny (voltage/karazana ankehitriny)
Habe miasa	Ny sisa tavela (IΔ)	Volon'ny tany (V) na leakage ankehitriny (karazana taloha)
Kisendrasendra mahazatra	10mA, 30mA, 100mA, 300mA	50mA hatramin'ny 500mA (miovaova be)
Fahamarinan'ny tokonam-pandehanana	± 5% hatramin'ny ± 10%	±20% na mihoatra
Fotoam-pamaliana	≤30 ms (ho an'ny fitaovana 30mA)	50–200 ms
Fiankinan-doha	Tsy miankina amin'ny voly tany	Ny karazana voltase dia mila araka ny tokony ho izy voly tany
Fitakiana tariby tany	Tsy ilaina amin'ny fandidiana	Mila tany mety fifandraisana
Sarona fiarovana	Mamantatra ny lalan'ny leakage rehetra (anisan'izany ny fifandraisana ankolaka)	Voafetra amin'ny fiverenana diso amin'ny alàlan'ny tariby tany
Fahaizana miaro ny fahatairana	Avo (30mA miaro ny olombelona vatana)	Moderate (tsy azo ianteherana ho an'ny fiarovana ny fahatairana)
Fametrahana Standard	Ampiasaina betsaka amin'ny IEC maoderina rafitra	Lany andro amin'ny maoderina fenitra
Karazana misy	AC, A, F, B karazana	Voltage-miasa ary miasa amin'izao fotoana izao (antitra)
False Tripping	Ambany (famolavolana stable)	Avo kokoa (voan'ny ivelany fikorontanan'ny voltase)
Selectivity Options	Misy (RCCB tara fotoana)	Voafetra na tsy misy
Faritra fampiharana	Trano fonenana, varotra, indostrialy	Fametrahana taloha, lova rafitra
Fepetra fikojakojana	Ambany (bokotra fitsapana tsindraindray manamarina)	Avo kokoa (ny rafitra tany dia tsy maintsy voamarina tsy tapaka)
Fanaraha-maso ny Code Modern	Mifanaraka tanteraka (IEC/BS fenitra)	Ny ankamaroany tsy mifanaraka na tsy ampiasaina

Fampiharana ny MCB MCCB RCCB sy ELCB

1. Rafitra elektrika trano fonenana

MCBs sy RCCBs dia ampiasaina betsaka amin'ny trano mba hiarovana ny tariby sy ny olona.Izy ireo dia manampy amin'ny fisorohana ny afo elektrika ary mampihena ny mety hisian'ny fahatafintohinana herinaratra.Ireo fitaovana ireo dia apetraka amin'ny tabilao fizarana ho fiarovana isan'andro.Ny fampiasana azy ireo dia miantoka ny famatsiana herinaratra azo antoka sy azo antoka ao an-tokantrano.

2. Tranoben'ny varotra

Ny fametrahana ara-barotra dia mitaky fiarovana azo antoka ho an'ny jiro, HVAC ary fitaovana birao.Ny MCCB dia matetika ampiasaina noho ny fitakiana entana ambony kokoa.Ny RCCB dia manampy sosona fiarovana fanampiny ho an'ny habaka iombonana.Ity fitambarana ity dia miantoka ny fiarovana amin'ny asa sy ny fiarovana manokana.

3. Toeram-piasana indostrialy

Mampiasa MCCB ny indostria hitantana milina mavesatra sy rafitra matanjaka.Ireo fitaovana ireo dia mitantana tondra-drano lehibe ary miaro ny fitaovana lafo vidy.Ny fiarovana azo itokisana dia zava-dehibe mba hisorohana ny tsy fisian'ny fotoana sy ny fahasimbana.Ny fampiasana araka ny tokony ho izy dia manatsara ny vokatra sy ny fiarovana ny rafitra.

4. Fitaovana fanapariahana herinaratra

Ireo fitaovana efatra rehetra dia azo ampiasaina amin'ny takelaka fizarana arakaraka ny famolavolana rafitra.Izy ireo dia manampy amin'ny fitantanana sy fiarovana ny faritra maro amin'ny fahadisoana.Ny fandaminana araka ny tokony ho izy dia miantoka ny fitsinjarana herinaratra voalamina sy azo antoka.Izany dia tsara ho an'ny rafitra kely sy lehibe.

5. Tontolo iainana an-kalamanjana sy henjana

Ny fametrahana sasany dia mitaky fiarovana amin'ny toe-javatra sarotra toy ny hamandoana na vovoka.Ny MCCB sy ny ELCB dia azo ampiasaina arakaraka ny filan'ny rafitra.Ireo fitaovana ireo dia manampy amin'ny fitazonana ny fiarovana na dia amin'ny tontolo tsy milamina aza.Ny fisafidianana ny fitaovana mety dia miantoka ny fahombiazan'ny fotoana maharitra.

6. Fametrahana fiarovana manokana

Mitaky fepetra fiarovana fanampiny ny faritra sasany, toy ny atrikasa na toerana mando.Ny RCCB dia matetika ampiasaina mba hampihenana ny loza mety hitranga amin'ny tontolo toy izany.Ny ELCB dia azo ampiasaina koa raha ilaina ny fanaraha-maso ny fivoahan'ny tany.Ireo fampiharana ireo dia mifantoka amin'ny fiarovana ny ain'olombelona sy ny fitaovana.

Famaranana

Ny fitaovana fiarovana ny faritra tsirairay dia manana tanjona miavaka, manomboka amin'ny fiarovana ny tariby sy ny fitaovana ka hatramin'ny fiarovana ny olona amin'ny fahatafintohinana elektrika.Ny MCB sy ny MCCB dia mitantana ny fiarovana ny enta-mavesatra sy ny circuit fohy amin'ny haavon'ny fahaiza-manao samihafa, raha ny RCCB sy ELCB kosa dia mifantoka amin'ny leakage sy ny lesoka amin'ny tany.Ny fahasamihafan'izy ireo amin'ny fahatsapana, ny valiny ary ny fampiharana azy ireo dia mahatonga azy ireo ho mety amin'ny tontolo manokana toy ny rafitra fonenana, ara-barotra ary indostrialy.Ny fisafidianana ny fitaovana mety dia miankina amin'ny enta-mavesatra, ny fepetra takian'ny fiarovana, ary ny fepetran'ny rafitra mba hahazoana fiarovana mahomby sy azo antoka.
